最新哈工大模电期末考试题及答案

一、1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。

2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。

3、负反馈能改善放大电路性能，为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。

4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。

RC 振荡电路、LC 振荡电路及石英晶体振荡电路中，___石英晶体振荡电路___的频率稳定性最好。

5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_。

6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量。

（ × ）（2）共集组态基本放大电路的输入电阻高，输出电阻低，能够实现电压和电流的放大。

（ × ） （3）图1所示的文氏桥振荡电路中，对于频率为012f RCπ=的信号，反馈信号U f 与输出信号U o 反相，因此在电路中引入了正反馈环节，能产生正弦波振荡。

试题：班号：姓名：二、（18分）基本放大电路及参数如图2所示，U BE=0.7V，R bb’=300Ω。

回答下列各问：（1）请问这是何种组态的基本放大电路？（共射、共集、共基）（2）计算放大电路的静态工作点。

（3）画出微变等效电路。

（4）计算该放大电路的动态参数：A，R i和R ou（5）若观察到输出信号出现了底部失真，请问应如何调整R b才能消除失真。

图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q：Vcc=I BQ*R b+U BEQ+(1+β) I BQ*R e，即15= I BQ*200kΩ+0.7V+51* I BQ*8kΩ，∴I BQ=0.0235mA （2分）∴I CQ=βI BQ =1.175mA，（2分）∴U CEQ=V cc-I CQ*R C-I EQ*R E≈V cc-I CQ*(R C+R E)=15-1.175*10=3.25V （2分）（3）微变等效电路o（4分）（4）r be=r bb’+(1+β)U T/I EQ=0.2+51*26/1.175=1.33KΩA u=-β(R c//R L)/r be=-50*1.32/1.33=-49.6 （2分）Ri=R b//r be≈1.33KΩ; （2分）Ro≈Rc=2KΩ（2分）（5）是饱和失真，应增大R b （1分）第2 页（共8 页）试题：班号：姓名：三、（24分）回答下列各问。

(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。

A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。

A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。

A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。

A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。

A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。

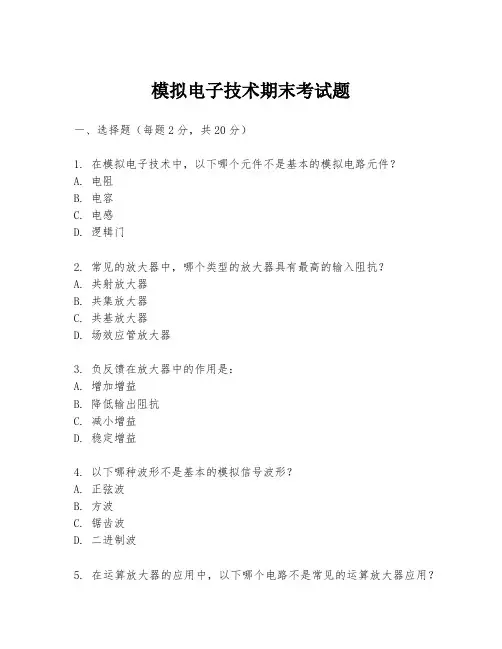

模拟电子技术期末考试题一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门2. 常见的放大器中，哪个类型的放大器具有最高的输入阻抗？A. 共射放大器B. 共集放大器C. 共基放大器D. 场效应管放大器3. 负反馈在放大器中的作用是：A. 增加增益B. 降低输出阻抗C. 减小增益D. 稳定增益4. 以下哪种波形不是基本的模拟信号波形？A. 正弦波B. 方波C. 锯齿波D. 二进制波5. 在运算放大器的应用中，以下哪个电路不是常见的运算放大器应用？A. 反相放大器B. 同相放大器C. 积分器D. 触发器6. 关于RC电路的说法，以下哪项是正确的？A. RC电路的时间常数与电阻和电容的值成正比B. RC电路的时间常数与电阻的值成反比C. RC电路的时间常数与电容的值成反比D. RC电路的时间常数与电阻和电容的值无关7. 以下哪种类型的半导体材料是P型半导体？A. 掺杂硼B. 掺杂砷C. 掺杂锗D. 掺杂磷8. 在模拟信号处理中，滤波器的作用是：A. 放大信号B. 减小信号C. 通过特定频率的信号D. 产生振荡9. 以下哪个不是数字模拟转换器（DAC）的主要性能参数？A. 分辨率B. 采样率C. 量化误差D. 带宽10. 在模拟电子技术中，通常使用哪种图示法来表示放大器的频率响应？A. 波形图B. 时域图C. 伯德图D. 相位图二、填空题（每题2分，共20分）1. 在共射放大器中，输出信号的相位与输入信号的相位______。

2. 一个理想的运算放大器的输入阻抗是______，输出阻抗是______。

3. 电容的单位是______，电感的单位是______。

4. 一个基本的RC低通滤波器的截止频率由______和______决定。

5. 在模拟电路设计中，通常使用______来表示电路的静态工作点。

6. 为了减小温度对电路性能的影响，通常使用______和______结合的方法。

【2-1】 填空：1．本征半导体是 ，其载流子是 和 。

两种载流子的浓度 。

2．在杂质半导体中，多数载流子的浓度主要取决于 ，而少数载流子的浓度则与 有很大关系。

3．漂移电流是 在 作用下形成的。

4．二极管的最主要特征是 ，与此有关的两个主要参数是 和 。

5．稳压管是利用了二极管的 特征，而制造的特殊二极管。

它工作在 。

描述稳压管的主要参数有四种，它们分别是 、 、 、和 。

6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将 。

1. 完全纯净的半导体，自由电子，空穴，相等。

2. 杂质浓度，温度。

3. 少数载流子，(内)电场力。

4. 单向导电性，正向导通压降U F 和反向饱和电流I S 。

5. 反向击穿特性曲线陡直，反向击穿区，稳定电压（U Z ），工作电流（I Emin ），最大管耗（P Zmax ）和动态电阻（r Z ）6. 增大;【2-2】电路如图2.10.4所示，其中u i =20sinωt (mV)，f =1kHz ，试求二极管VD 两端电压和通过它的电流。

假设电容C 容量足够大。

-+-+C R+k 5ΩV 6iu VD+-D u Di a)(图2.10.4 题2-5电路图1．静态分析静态，是指u i =0，这时u i 视作短路，C 对直流视作开路，其等效电路如图1.4.2(a)所示。

不妨设U D =0.6V则D D 6V (60.6)V1.08mA 5kU I R --===Ω 对于静态分析，也可以根据二极管的伏安特性曲线，用图解法求解。

2．动态分析对于交流信号，直流电源和电容C 视作短路；二极管因工作在静态工作点附近很小的范围内，故可用动态电阻r d 等效，且D d D1ir u ∆=∆，由此可得等效电路如图1.4.2(b)所示。

二极管伏安特性方程：)1e (TD/S D -=U u I i (1.4.1)由于二极管两端电压U D ?U T =26 mV ，故式1.4.1可简化为：TD/S D e U u I i ≈TD D Dd d d 1U I u i r ≈=Ω==≈07.241.08mA26mVD T d I U r 所以d i d d d 0.02sin (V)0.83sin (mA)24.07()u u t i t r r ωω===≈Ω 3．交流和直流相叠加)(mA sin 83.008.1d D D t i I i ω+=+=)(V sin 02.06.0d D D t u U u ω+=+=4．u D 和i D 波形如图1.4.2(c)、(d)所示。

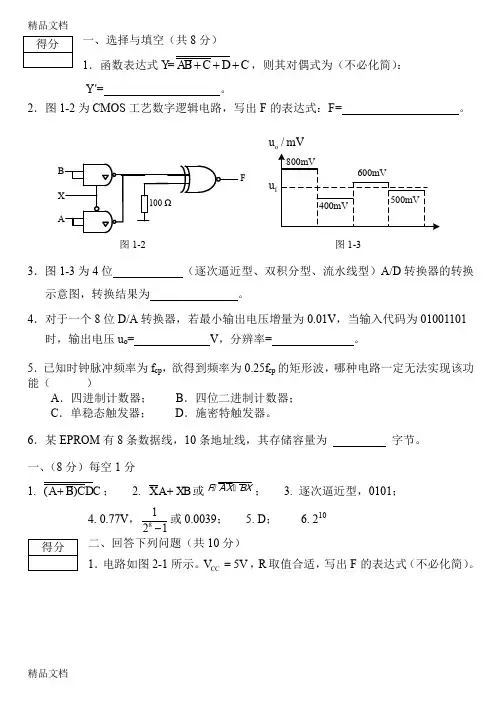

一、选择与填空（共8分）1．函数表达式Y =C D C B A +++，则其对偶式为（不必化简）： Y '= 。

2．图1-2为CMOS 工艺数字逻辑电路，写出F 的表达式：F = 。

Fo /mVu u图1-2 图1-33．图1-3为4位 （逐次逼近型、双积分型、流水线型）A/D 转换器的转换示意图，转换结果为 。

4．对于一个8位D/A 转换器，若最小输出电压增量为0.01V ，当输入代码为01001101时，输出电压u o = V ，分辨率= 。

5．已知时钟脉冲频率为f cp ，欲得到频率为0.25f cp 的矩形波，哪种电路一定无法实现该功能（ ）A ．四进制计数器；B ．四位二进制计数器；C ．单稳态触发器；D ．施密特触发器。

6．某EPROM 有8条数据线，10条地址线，其存储容量为 字节。

一、（8分）每空1分1. ()A B CDC +；2. X A XB +或X B A F X ；3. 逐次逼近型，0101；4. 0.77V ，8121-或0.0039； 5. D ； 6. 210二、回答下列问题（共10分）1．电路如图2-1所示。

V 5CC =V ，R 取值合适，写出F 的表达式（不必化简）。

3210图2-1解： 3210F ABS ABS ABS ABS =⋅⋅⋅————————————————3分2．卡诺图化简：(),,,(0,1,2,3,5,8)P A B C D m =∑，约束条件为：0ABD BCD ABC ++= 解：AB CD000111100001111011ΦΦΦ0111001ΦΦ——————————2分P AD BD =+——————————————1分3．在图2-3中，用一片74LS160和一片74LS161，配合必要的逻辑门电路，构成128进制计数器。

要求：使用置数方式，且74LS160为低位芯片，74LS161为高位芯片。

Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LD CPQ D RCO Q C Q B Q A ET EP D C B A CR LDCP74LS161图2-3解：Q D 74LS160RCO Q C Q B Q A ET EP D C B A CR LDCPQ D RCO Q C Q B Q A ET EP D CB A CR LDCP74LS161111CP——4分三、(10分)一个保险箱有3个按键，当3个键都不按下时，保险箱关闭，不报警；当只有一个按键按下时，保险箱仍关闭，但报警；当有2个按键按下时，保险箱打开，不报警；当三个按键同时按下时，保险箱打开，但要报警。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

电工学实验_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.利用Angilent DSO-X2002A数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择+1V，利用该数字示波器通道1观察此正弦信号，如果通道1选择交流耦合，则示波器观察到的波形最大值与最小值应为：答案:最大值+1V；最小值-1V；2.测量静态工作点时，电路中其他参数不变，减小集电极电阻RC，则集电极电压UC如何变化？答案:上升3.共射基本放大电路的输入与输出波形的相位关系为答案:反相4.反相比例运算电路实验中，交流输入信号由哪个仪器设备给出？答案:函数信号发生器5.图示所示的同相比例运算电路，如何进行修改使之成为同相电压跟随器？答案:电阻RF=0，即用一根导线替代电阻RF6.对于图示的减法运算电路，以下哪个说法是正确的？答案:ui1=1V,ui2=2V时，输出uo=5V7.一片74LS00芯片中集成了几个与非门？答案:48.8-3线译码器74LS138 ，16个引脚中1、2、3脚的功能是？答案:译码地址9.8-3线译码器74LS138 ，16个管脚中4、5、6脚的功能是？答案:复合片选端10.中规模集成计数器74LS161的预置数方式是答案:同步数据置入11.如下电路原理图实现的是什么功能？答案:十进制计数器12.三相电路实验测量电压、电流、功率使用的仪器是？（）答案:三相电能及功率质量分析仪。

13.三相电能及功率质量分析仪电流钳夹的测量范围是？()答案:0-5 A14.一阶RC/RL电路暂态过程实验使用的实验仪器设备包括：（）答案:Fluke 190测试仪、信号源、电阻箱模块、电容箱模块、电感箱模块；15.利用Fluke 190测试仪的示波器功能测量一阶电路时，菜单设置中“耦合”一项应设定为：（）答案:直流16.进行叠加定理实验，不作用的电压源如何处理？答案:先将电压源关闭撤出电路，再将该支路用短路线代替17.图示进行的什么仪器设备的设置操作？答案:直流稳压电源正负12V双电源设置18.对于图示所示的示波器波形，请问偏移量约为多少？答案:+2V19.集成运算放大器uA741的引脚4和7为（）答案:电源端20.利用函数信号发生器产生方波信号时，占空比指的是？答案:方波波形一个周期内，高电平时间占整个周期时间的百分比；21.图示中为3DG6，下列说法哪个正确？答案:3DG6按照图示方式放置，凸起端对应引脚为发射极，依次逆时针为基极和集电极；22.图示所示的电路原理图，电压放大倍数公式为（）答案:Au=-RF/R123.图示所示的电路原理图中，输出电压与输入电压的关系式为？答案:u o=5(u i2-u i1)24.图示所示的电路原理图，输出与输入的电压放大倍数公式为答案:Au=1+RF/R125.对于74LS161，当计数功能选择控制端为如下哪个选项，计数器处于计数状态？答案:ENP=1；ENT=126.图示所示的实验电路，完成的是什么实验内容？答案:共射极晶体管基本放大电路27.图示所示实验电路完成的实验内容为？答案:时序逻辑电路28.图示所示的元器件属于（）答案:二极管29.对于图示电路，如果实验过程中，误把D1和D0也置为0（即低电平），那么电路实现功能变为？答案:十进制计数器，显示0000-100130.实验中，集成运算放大器uA741的引脚4应当如何连接？答案:与电源模块的-12V端相连31.对于图示所示的矩形波发生电路，如何调整参数可以增大输出矩形波的周期？答案:减小R1的阻值增大R2的阻值增大电容C的容值32.对于中规模集成计数器74LS161，以下哪些选项是正确的？答案:预置数方式为同步数据置入异步复位端为低电平有效引脚9为并行输入控制端时钟动作沿是上升沿33.以下说法错误的是（）答案:若负载为非对称负载，中线电压一定不为零。

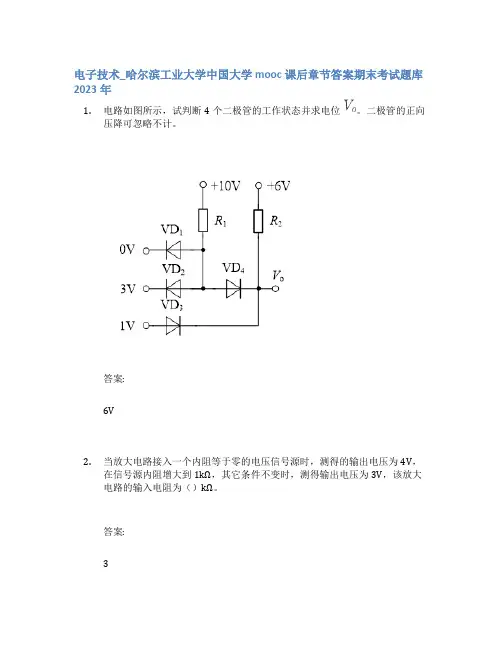

电子技术_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.电路如图所示，试判断4个二极管的工作状态并求电位。

二极管的正向压降可忽略不计。

答案:6V2.当放大电路接入一个内阻等于零的电压信号源时，测得的输出电压为4V，在信号源内阻增大到1kΩ，其它条件不变时，测得输出电压为3V，该放大电路的输入电阻为（）kΩ。

答案:33.对由NPN晶体管构成的共射极组态固定式偏置放大电路，观察发现输出电压波形出现了底部削平的失真，说明静态工作点设置太（），若要通过调节RB消除失真，则应该（）。

答案:高，增大RB4.在多级放大电路的阻容耦合、直接耦合与变压器三种耦合方式中，（）耦合便于集成。

答案:直接5.放大电路如图所示，（1）是否具有稳定静态工作点的功能？（2）设UCC=20V，RC=10k，RF=330k ，，试求其静态UCE。

答案:（1）有，（2）8.5V6.为提高共模抑制能力，集成运放的输入级一般都采用什么样的电路结构？答案:差动（差分）放大电路7.电路如下图所示，输出电压Uo为（）。

答案:-118mV8.产生正弦波振荡的振荡条件是（）。

答案:AF=19.在下图所示电路中，已知，,求输出电压为多少伏？（）答案:-5V10.将八进制数1725转换为十六进制数，结果为（）。

答案:3D511.答案:A12.答案:ABC+D13.答案:14.图示组合逻辑电路的逻辑功能是（）。

答案:判断一致15.设计一个三变量判奇电路（输入中有奇数个变量为1，其输出就为1），其逻辑表达式为（）。

答案:16.低电平有效的8线-3线优先编码器74LS148，如果输出Y2Y1Y0是010，则以下错误的是（）。

答案:I4肯定为117.图示电路的波形为（）。

答案:18.如果Q0Q1Q2Q3的初始值均为0，则图示电路可实现（）进制计数器功能。

答案:619.图示电路是由计数器和多路数据选择器构成的顺序脉冲发生器，如果Q3Q2Q1Q0的初始状态为1001，则一个计数循环内，输出脉冲为（）。

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。

一、填空（16分）1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。

2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。

3、负反馈能改善放大电路性能,为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。

4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。

RC振荡电路、LC振荡电路及石英晶体振荡电路中,___石英晶体振荡电路___的频率稳定性最好。

5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_.6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量. （×）（2）共集组态基本放大电路的输入电阻高,输出电阻低，能够实现电压和电流的放大。

（×）（3）图1所示的文氏桥振荡电路中，对于频率为的信号，反馈信号U f与输出信号U o 反相,因此在电路中引入了正反馈环节，能产生正弦波振荡。

（×）图1第1 页（共8 页）试题：班号：姓名：二、（18分）基本放大电路及参数如图2所示，U BE=0。

7V，R bb’=300Ω.回答下列各问：（1）请问这是何种组态的基本放大电路？（共射、共集、共基）（2）计算放大电路的静态工作点.（3）画出微变等效电路。

（4）计算该放大电路的动态参数：，R i和R o（5）若观察到输出信号出现了底部失真,请问应如何调整R b才能消除失真。

图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q：Vcc=I BQ＊R b+U BEQ+(1+β) I BQ*R e，即15= I BQ＊200kΩ+0。

电磁学_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.图示为三种不同的磁介质的B-H关系曲线，其中虚线表示的是B=【图片】H的关系，铁磁质的关系曲线是：:【图片】参考答案:a2.在线性、均匀、各向同性介质中，下列说法正确的是：参考答案:磁能密度同磁感应强度的平方成正比_磁能密度同磁场强度的平方成正比_电能密度同电场强度的平方成正比3.有磁介质存在的环路定理【图片】下列说法正确的是参考答案:磁场强度H 与整个磁场空间的传导电流和磁化电流有关_只与环路L内的传导电流有关4.在均匀磁化的无限大磁介质中挖去一半径为r高度为h的圆柱形空穴,其轴平行于磁化强度矢量，下列说法正确的是：参考答案:对于扁平空穴(h《r),空穴中点的B与磁介质中的B相等_对于细长空穴(h》r),空穴中点的H与磁介质中的H相等5.磁和电一样都可以实现屏蔽，但是无法像电一样实现完全屏蔽。

参考答案:正确6.当磁感强度B相同时，铁磁物质与非铁磁质中的磁场能量密度相比，非铁磁质中磁场能量密度较大参考答案:正确7.关于交流电，频率不太高时，以下说法正确的是参考答案:同一交流电路中各元件电压、电流频率相同。

8.描述交流电路中元件的物理参量为参考答案:阻抗和相位9.在我国，日常两相电的电压和频率分别是参考答案:220V，50Hz10.关于电路的暂态过程，以下说法错误的是：参考答案:电源的频率较高11.关于LR电路和RC电路的暂态过程，以下说法正确的是：参考答案:L越大，电流增长的越慢_C越大，电流增长的越慢12.真空中，一列平面电磁波沿着【图片】轴正方向传播，磁感应强度【图片】方向沿着【图片】轴正方向，则电场强度【图片】方向为参考答案:轴负方向13.关于真空中传播的平面电磁波，以下说法正确的参考答案:电场和磁场的能量密度相同，能流沿着波矢正方向14.关于电磁波产生和传播，以下说法正确的是参考答案:电磁波的传播不需要介质15.如图，电源电动势【图片】，【图片】，【图片】，则开关接通的瞬间，电容器极板间的位移电流为：【图片】参考答案:2A16.关于位移电流，以下说法正确的是参考答案:位移电流和传导电流都可以激发磁场_位移电流实质是变化的电场17.关于电磁波的波速，以下说法正确的是参考答案:电磁波在各向异性的介质中传播时，不同方向速度不同。

电机学_哈尔滨工业大学中国大学mooc课后章节答案期末考试题库2023年1.交流绕组采用短距与分布后，其基波磁动势将（）。

参考答案:减小2.在忽略电机铁心磁压降的情况下，整距线圈的气隙磁动势的分布波形是（）。

参考答案:矩形波3.在绕组电势的计算公式E1=4.44fNkw1ϕ1中，E1指的是绕组电势的（）。

参考答案:有效值4.某三相双层叠绕组，2p=4, Q=36, 支路数a=1，y1=8，则该绕组的绕组因数为（）。

参考答案:0.9455.某4极36槽交流电机，绕组节距为8，则该绕组的节距因数为（）。

参考答案:0.9856.在绕组电势的计算公式E1=4.44fNkϕ1中，ϕ1指的是（）。

参考答案:每极磁通7.某4极交流电机，转速为1200r/min，则定子绕组感应电动势的频率为（）。

参考答案:40Hz8.变压器接（）负载时，其电压调整率可能为零。

参考答案:电阻电容性9.变压器负载为阻感性负载，负载增加时，副边电压将（）。

参考答案:降低10.一台变压器，空载电压为220V，带负载时的输出电压为210V，则此时变压器的电压变化率为（）。

参考答案:4.55%11.在变压器中，为了得到正弦感应电动势，当铁心饱和时，变压器空载电流呈（）。

参考答案:尖顶波12.一台额定频率为50Hz的电力变压器，接于60Hz、电压为此变压器的额定电压的电网上运行，此时变压器磁路饱和程度（）。

参考答案:变小13.变压器空载运行时，一次侧端电压主要是和（）平衡。

参考答案:主电势14.变压器变比是指（）。

参考答案:一次、二次侧绕组匝数之比15.变压器中的励磁电阻Rm反映的是（）。

参考答案:铁耗16.如果将变压器的铁心抽出，励磁电抗将（）。

参考答案:变小17.变压器的变比可看作是额定线电压之比。

参考答案:错误18.在直流电机中，换向器的运动形式是（）。

参考答案:与电枢绕组一起旋转19.在直流发电机中，电枢绕组中的电流是（）。

参考答案:交流电20.在直流发电机中，换相器的作用是（）。

《模拟电子技术》期末考试卷一、填空题（20 分）1、二极管最主要的特性是。

2、当三极管处于放大状态时其放射结、集电结的偏置方式为、。

3、多级放大电路中，常见的级间的耦合方式有、、。

4、负反馈放大电路中的四种组态为、、、。

5、正弦波振荡电路的振荡条件为、。

二、选择题（20分）1、P型半导体中的多数载流子是，N型半导体中的多数载流子是。

A、电子B、空穴C、正离子2、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。

A、大于B、小于C、等于3、温度升高，二极管在正向电流不变的情况下的正向电压，反向电流。

A、增大B、减小C、不变A．1500 B.80 C.505、RC串并联网络在f=f0=1/2RC时呈。

A、感性B、阻性C、容性三、判断题（10分）（对的打“√”，错的打“×”）1、本征半导体温度升高后，两种载流子浓度还是相等。

（）2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。

（）3、放大电路采用复合管是为了增大放大倍数和输入电阻。

( )4、负反馈越深，电路的性能越稳定。

（）5、集成运放在开环情况下一定工作在非线性区。

（）四、简答题：（25分）1．写出下图所示各电路的输出电压值，设二极管导通电压U D＝0.7V。

2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型？u ouo -3、 电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡五、计算题（25分）1、电路如下图所示，试求出电路A U、R i、和R0的表达式。

2、电路如下图所示，求下列情况下U0和U I的关系式。

模拟电子技术期末考试卷答案一、填空题1、单向导电性2、正偏、反偏。

3、变压器、阻容、直接4、电压并联、电压串联、电流并联、电流串联5、AF=1，相位平衡条件二、选择题1、B A2、B3、B A4、A5、B三、判断题1、V2、V3、V4、X5、V四、简答题1、1．①D截至，U O＝2V ②D导通，U O＝1.3V2、电压并联负反馈，电压并联负反馈3、解：N-H,J-M,K-F五、计算题1、解：V B=B b2/B b1+B b2V CC,I C=I E=V B-V BE/R EU CEQ=V CC-R C I C, A V=-B(R C//R L)/r be2、解：U O=-55U I。

一、(12分)填空和选择（每空1分）（1）进制为一千的计数器至少应使用_________个触发器实现。

（2）集电极开路门使用时应注意在输出端接_______________。

（3）32选1数据选择器有____________个选择变量。

（4）函数式Y =+AB BCD ，写出其对偶式Y '=_______________________。

（5）相同供电电源的CMOS 门电路与TTL 门电路相比，_________________门的噪声容限更大；_________________门的静态功耗更低。

（6）模数转换时，要求能分辨ADC 输入满量程0.1%的变化，则至少需要使用____________位的ADC 。

若信号频率为20kHz ，则要求该ADC 采样频率至少为____________kHz 。

（7）由与非门构成的基本RS 触发器，其约束条件是__________________________。

（8）下列器件的信号一定不能和其他输出信号接在一起的是______________。

（a ）RAM 的数据信号；（b ）ROM 的数据信号； （c ）74LS138的输出信号。

（9）下列说法正确的是____________________。

（a ）输入悬空时，TTL 门电路的输入端相当于接低电平； （b ）输入悬空时，CMOS 门电路的输入端相当于接低电平； （c ）输入悬空时，CMOS 门电路的输入端相当于接高电平； （d ）实际应用中，门电路的输入端应尽量避免悬空。

（10）用万用表测量一个标准TTL 门电路的输出信号，发现其值为1.5V ，可能的情况有（多选）：______________________________________。

（a ）输出端处于高阻态； （b ）两输出信号短接； （c ）输出为脉冲信号； （d ）驱动门过载。

一、（1）10；（2）上拉电阻；（3）5；A+)B+C+D B （；（5）CMOS ，CMOS ；（6）10位，40kHz ；（7）R+S=1；（8）c ；（9）d ；（10）bcd 。

(a) (b)一只三极管的输出特性如图所示。

试根据特性曲线求出管子的电路如图所示，二极管为理想二极管，试判断图中的二极管是导通还是截止，并求出AO 两端的电压UA0的值。

（3分）4.判断图中所示电路中是否引入了交流负反馈；若引入了交流 负反馈，则判断是哪种组态的负反馈。

（3分）四 推导题(15分)工作点稳定的共射放大电路如图所示。

(1)写出计算静态工作点Q 的表达式；(2)画出放大电路的h 参数微变等效电路图；(3)写出中频电压放大倍数Au，输入电阻ri ，输出电阻ro 的表达式。

五 计算题 (28分)1. （10分）长尾式差动放大电路如图所示。

已知晶体管参数U BE =0.7V ， β=100， r bb’=100Ω，其他电路参数已标在电路图中。

试计算：2.（8分）已知电路如图所示，T 1和T 2管的饱和管压降 │U CE S │＝3V ，V CC ＝15V ， R L ＝8Ω。

（1）指出电路中D 1和D 2管的作用。

（2）说出静态时晶体管发射极电位U EQ 为多少？ （3）计算最大不失真输出功率P o m 的值？3.（10分）电路如图所示。

若要求二阶压控电压源LPF电路的f O = 400Hz ，Q=0.7， C=0.1μF 。

试求电路中的各电阻值。

六 分析推导题(27分)1. （10分）试推导如图所示电路中输出电压与输入电压之间的关系。

2.（8分） 试推导画出图中所示电路的电压传输特性曲线。

3.（9分）稳压电源电路如图所示，设U Z =6V ，Rw=300Ω，输出电压可调范围Uo=(9～18)V 。

(1)求采样电阻R1、R2各为多少?(2)若调整管V 的饱和压降U CES =3V ,问变压器次级线圈电压有效值U 2至少应为多少伏?。

第二章 基本放大电路 ..................................................................................................... 1 第四章 集成运算放大电路 ............................................................................................. 8 第六章 放大电路中的反馈 ........................................................................................... 11 第八章 波形的发生和信号的转换 ............................................................................... 15 第十章 直流电源 .. (19)第二章 基本放大电路一． 已知图P2.10所示电路中晶体管的β ＝100，r b e =1k Ω。

（1）现已测得静态管压降U C E Q ＝6V ，估算R b 约为多少千欧；（2）若测得i U &和oU &的有效值分别为1mV 和100mV ，则负载电阻R L 为多少千欧？图P 2.10解：（1）求解R bΩ≈-====-=k 565μA20mA2BQBEQCC b CQBQ c CEQCC CQ I U V R I I R U V I β（2）求解R L ：Ω==+Ω=-=-=-=k 5.1 111k 1 100L Lc 'L be'L i o R R R R r R A U U A uu β&&二.在图P2.10所示电路中，设静态时I C Q ＝2mA ，晶体管饱和管压降U C E S ＝0.6V 。
