第3章_triz发明技术系统进化及其模式分析详解

TRIZ理论中的技术系统进化法则简介作者：亿维讯来源：盖世汽车网发布时间：2009年3月23日TRIZ理论中包含的进化法则主要有提高理想度法则，完备性法则，能量传导法则，提高柔性、移动性和可控性法则，子系统非一致性进化法则，向超系统升迁法则，向微观系统升迁法则，协调法则等。

一. 技术系统进化法则半个世纪前，发明著名的TRIZ理论（发明问题解决理论）的前苏联发明家Altshuller 先生在分析大量专利的过程中发现，产品及其技术的发展总是遵循一定的客观规律，而且同一条规律往往在不同的产品技术领域被反复应用。

即任何领域的产品改进、技术的变革过程，是有规律可循的。

人们如果掌握了这些规律，就能能动地进行产品设计并能预测产品的未来发展趋势。

于是，Altshuller和他的合作伙伴不断总结提炼，形成当前著名的技术系统进化法则，构成TRIZ理论的核心内容之一。

TRIZ理论中包含的进化法则主要有提高理想度法则，完备性法则，能量传导法则，提高柔性、移动性和可控性法则，子系统非一致性进化法则，向超系统升迁法则，向微观系统升迁法则，协调法则等。

这些技术系统进化法则基本涵盖了各种产品核心技术的进化规律，每条法则又包含不同数目的具体进化路线和模式。

下面介绍的键盘等不同产品的核心技术发展就共同遵循一条典型的技术进化路线。

二. 键盘进化实例作为计算机外围设备的重要组成之一，键盘已经是随处可见。

目前常见的键盘是一个刚性整体，体积也比较大，不方便携带。

在美国海军陆战队配备一种可以折叠的键盘，便于行军中携带。

再就是一些PDA产品，将键盘输入功能设置在其柔性的外包装套上，展开后就成了一个比较大的键盘。

而现在液晶触摸屏也可以作为输入设备代替键盘。

最近，以色列一家公司推出一种虚拟激光键盘，它通过将全尺寸键盘的影像投影到桌子平面上，用户在上面就可以象使用物理键盘一样直接输入文本。

上面提到的几种输入设备基本上代表了过去几十年来键盘的主要发展历程。

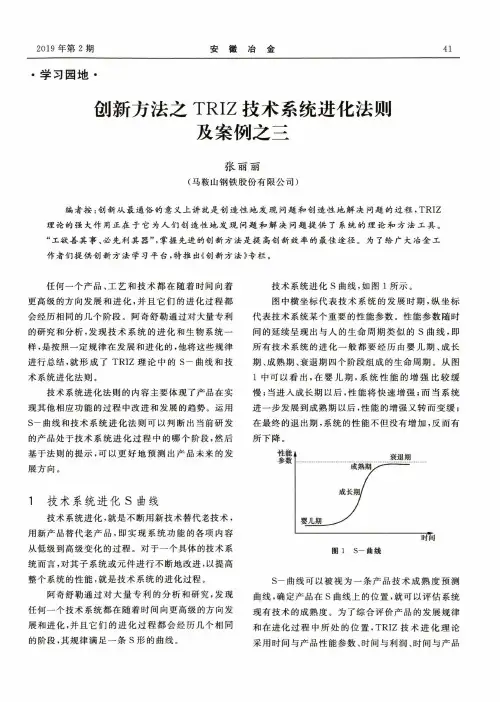

・学习园地•创新方法之TRIZ技术系统进化法则及案例之三张丽丽（马鞍山钢铁股份有限公司）编者按：创新从最通俗的意义上讲就是创造性地发现问题和创造性地解决问题的过程，TRIZ 理论的强大作用正在于它为人们创造性地发现问题和解决问题提供了系统的理论和方法工具。

“工欲善其事、必先利其器”，掌握先进的创新方法是提高创新效率的最佳途径。

为了给广大冶金工作者们提供创新方法学习平台，特推出《创新方法》专栏。

任何一个产品、工艺和技术都在随着时间向着更高级的方向发展和进化，并且它们的进化过程都会经历相同的几个阶段。

阿奇舒勒通过对大量专利的研究和分析，发现技术系统的进化和生物系统一样，是按照一定规律在发展和进化的，他将这些规律进行总结，就形成了TRIZ理论中的S—曲线和技术系统进化法则。

技术系统进化法则的内容主要体现了产品在实现其他相应功能的过程中改进和发展的趋势。

运用S—曲线和技术系统进化法则可以判断出当前研发的产品处于技术系统进化过程中的哪个阶段，然后基于法则的提示，可以更好地预测出产品未来的发展方向。

1技术系统进化S曲线技术系统进化，就是不断用新技术替代老技术，用新产品替代老产品，即实现系统功能的各项内容从低级到高级变化的过程。

对于一个具体的技术系统而言，对其子系统或元件进行不断地改进，以提高整个系统的性能，就是技术系统的进化过程。

阿奇舒勒通过对大量专利的分析和研究，发现任何一个技术系统都在随着时间向更高级的方向发展和进化，并且它们的进化过程都会经历几个相同的阶段，其规律满足一条S形的曲线。

技术系统进化S曲线，如图1所示。

图中横坐标代表技术系统的发展时期，纵坐标代表技术系统某个重要的性能参数。

性能参数随时间的延续呈现出与人的生命周期类似的S曲线，即所有技术系统的进化一般都要经历由婴儿期、成长期、成熟期、衰退期四个阶段组成的生命周期。

从图1中可以看出，在婴儿期，系统性能的增强比较缓慢；当进入成长期以后，性能将快速增强；而当系统进一步发展到成熟期以后，性能的增强又转而变缓；在最终的退出期，系统的性能不但没有增加，反而有所下降。

TRIZ理论技术系统的八大进化法则及其实例第一篇：TRIZ理论技术系统的八大进化法则及其实例技术系统的八大进化法则及其实例一、技术系统的S曲线进化法则例：汽车的发明和使用；从最初的婴儿期（即最初的蒸汽机车）到成长期（即内燃机车）再到成熟期（即现在拥有各种功能美观实用的现代型汽车）最后到衰退期二、提高理想度法则例：污水排水管道；镀锌环钢排水管道强度大，但耐腐蚀耐磨损性差，塑料管道耐腐蚀耐磨损性强但强度低，故在塑料管道外镀锌层以提高管道强度三、子系统不均衡进化法则例：音乐手机；手机的发明和使用给人们带来了巨大地便利，人们不均衡的着重发展其中的某些功能（比如音乐播放功能）使其成为某种特定功能型手机四、动态性和可控性进化法则例：可折叠自行车；自行车本是体积相对较大的，后来将其装上铰变成可折叠自行车既方便有减小体积五、增加集成度再进行简化法则例：手机移动电源；将手机电池拿出来单独做成移动电源供手机使用六、子系统协调性法则例：电脑主机箱；电脑工作时，散热风扇和主机功率相协调七、减少人工介入的法则例：汽车的自动化案例八、向微观级和增加场应用的进化法则例：电子芯片；以前的集成电路大多是电子管，耗能大体积大，而现在则可以集中成小小的芯片第二篇：Triz理论实例ＴＲＩＺ理论应用淬火工艺的案例一个车间得到一份订单，对很大的金属零件进行热处理。

要进行这项工作，吊车司机必须从炼铁炉中吊出通红的铸铁，将它运到一个油池上方并使其落人油槽。

工作了几天之后，吊车司机找到老板抱怨说：“这样干我很难呼吸。

我的控制室离房顶很近，所有从油槽里升起的烟都向我飘来，我不干了。

”烟雾本来不是问题，因为处理小部件时，车问里的通风设备满足要求；现在，在处理大型部件时，烟就变成了主要问题。

因为处理过程不能改变，老板面临一个典型的管理局面：得想出一种办法，但他还不知办法在哪里。

从定义上来说，一个技术系统应该有三种成分：两种物质和一个场(能量)。

要解决问题，首先应明确引起问题的技术系统。
