架空输电线路巡视作业指导书

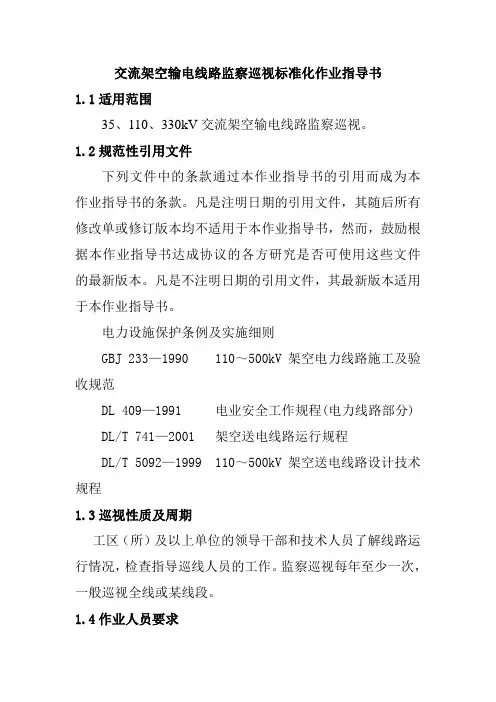

交流架空输电线路监察巡视标准化作业指导书1.1适用范围35、110、330kV交流架空输电线路监察巡视。

1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

电力设施保护条例及实施细则GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程DL/T 5092—1999 110～500kV架空送电线路设计技术规程1.3巡视性质及周期工区（所）及以上单位的领导干部和技术人员了解线路运行情况，检查指导巡线人员的工作。

监察巡视每年至少一次，一般巡视全线或某线段。

1.4作业人员要求作业人员要求序内容备注1 具备必要的电气知识，熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 熟练掌握《架空送电线路运行规程》和巡视有关专业知识。

3 作业人员应精神状态良好，无妨碍工作病症。

4 穿戴合格劳动保护服装。

1.5危险点分析及控制措施危险点分析及控制措施序危险点控制措施1 走路扎脚、摔跤1、应穿能保护到脚踝处的防滑鞋，严禁穿拖鞋、凉鞋；2、看清道路、巡视便道情况，以免踩空；3、遇到雨、雪天时，应手持巡视手杖。

2 动物咬伤1、牧区、草原、偏僻山区巡线备一棍棒，以防狗、毒蛇等动物攻击；2、一旦被狗咬伤，及时注射“狂犬疫苗”。

3 马蜂蜇伤1、发现马蜂窝时不要靠近，更不要碰它。

4 高空坠落1、单人巡视时，禁止攀登铁塔和树木。

5 交通事故伤害1、监督司机遵守交通法规；2、出车前检查车况，严禁带病上路；3、车辆难以通过的道路，严禁行使，人员应下车走路；4、携带止血药品。

6 溺水1、巡视工作中不得穿过不明深浅的水域，更不能游泳。

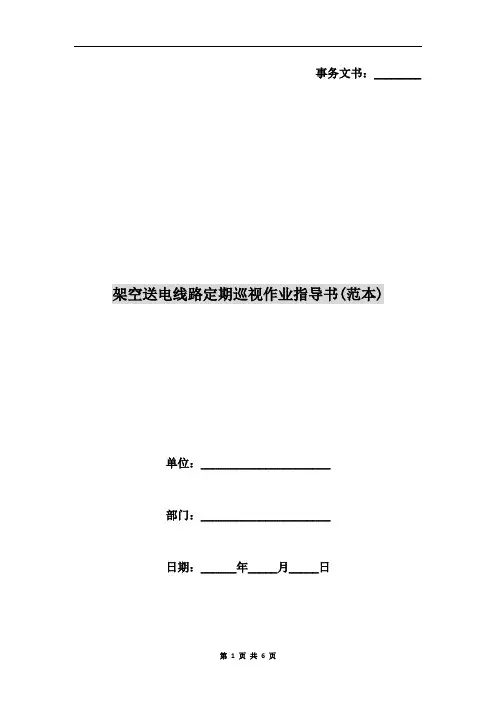

事务文书：________ 架空送电线路定期巡视作业指导书(范本)单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页架空送电线路定期巡视作业指导书(范本)《架空送电线路运行规程》DL/T741—21《110（66）kV～5kV架空输电线路运行规范》电业安全工作规程（电力线路部分）DL409－xx3巡视周期定期巡视每月一次。

4巡视前准备4.1准备工作安排√序号内容标准责任人备注1准备好工器具及材料工器具必须有试验合格证，材料应充足齐全2学习作业指导书、交待工作范围、带电部位、安全措施及危险点工作班组必须全员参加，认真学习，全面分析 4.1作业分工√序号作业内容分组负责人签字作业人员签字1线路巡视 4.2危险点分析√序号内容1穿越线路沿线跨越的公路、高速公路、铁路车辆对巡视人员可能造成的危害2穿越线路沿线跨越的高、低压线路运行不良，如导线落地对巡视人员可能造成的危害3穿越线路沿线村庄犬类、沿线蜂、蛇对巡视人员可能造成的危害4雷雨、雪、大雾、酷暑、大风等天气对巡视人员可能造成的危害5巡视通道内枯井、沟坎、鱼塘等，可能给巡视人员安全健康造成的危害6巡视人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常7与沿线村民关系处理不当可能对巡视人员造成的危害4.3巡视工器具及材料√序号名称规格单位数量备注1望远镜台1 2GPS巡线仪台1 3钳子、扳手把各1 4砍刀、米尺把各15m尺子5第 2 页共 6 页螺栓、防盗帽等个适量6工兵锹把1 5巡视内容及标准巡视内容巡视标准线路防护区1.向线路设施射击、抛掷物体等行为2.在线路两侧各3m区域内放风筝等行为3.利用杆塔作起重牵引地锚，无在杆塔、拉线上栓牲畜、悬挂物件等现象4.在杆塔基础周围取土，无在线路保护区内进行农田水利基本建设及打桩、钻探、开挖、地下采掘等作业或倾倒酸、碱、盐及其它有害化学物品等现象5.线路保护区内无兴建建筑物、烧窑、烧荒或堆放谷物、草料、垃圾、矿渣、易爆物及其它影响供电安全的物品6.线路防护区内种植树木7.线路防护区内进入或穿越保护区的超高机械8.检查线路附近冲沟的变化9.检查线路附近危及线路安全及线路导线风偏摆动时可能引起放电的树木或其它设施10.在杆塔之间修建公路或房屋等设施杆塔基础1.保护帽风化破碎，表面完整，无裂纹2.基础下沉、裂缝、上拔3.周围土壤无突起或沉陷，取土、掩埋现象接地装置1.接地引下线完整，严重锈蚀，接地螺丝与杆塔连接牢固2.接地网外露折断现象杆塔本体1.部件齐全，无倾斜、弯曲、变形2.杆塔倾斜不超过10‰（50m以下）、5‰（50m及以上）3.在杆塔上筑有危及供电安全的鸟巢以及有蔓藤类植物附生4.在杆塔上架设电力线、通讯线，以及安装广播喇叭等现象5.各部件连接紧固，无锈蚀，固定部位无明显松动设备标志1.标志齐全、规范、报警电话清晰2.线路名称和编号清晰3.同塔双回路线路色标清晰、无脱落绝缘子1.玻璃绝缘子自爆或表面有闪络痕迹，绝缘子铁帽及钢脚锈蚀,钢脚弯曲。

架空输电线路巡视作业指导书黄化供电公司2010年7月1适用范围本指导书适用于黄化供电公司送电工区定期巡视检查工作2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）《架空送电线路运行规程》3.1人员要求4.1巡视内容及标准7、作业巡视卡运行丄区、各供电所及相关单位：为保证五一期间的安全供电工作，根据公司精神要求如下：一、各单位负贲人要立即组织一次输.变、配电设备特巡工作，时间：4月28、29日完成特巡工作。

二、调度所合理调整相应运行方式.编制相应的倾案和黑启动方案：三、运行匸区重点组织对UOKVXXx 11OKVXX支、XX线进行特巡.尤其是园博园建设中影响11OKVXX线地段，安排专人进行盯防，要做到对大型机械操作手危险点告知，确保线路不受外力破坏：对京沪商铁沿线建设存在安全隐患的35KVXX. XX线做好防外力破坏措施.做到人防、技防.物防。

同时加强对运行年限长.线路绝缘水平的35KVXX线、XX线等线路的巡视：操作队重点对11OKVXX变.XX变、XX变、以及35KVXX、XX变.XX变进行特巡。

四、各供电所对所管辖配电线路.台区组织持巡，尤其是能对以上重要变电站适成冲击的1OKV线路重点组织.避免造成越级跳闸爭故。

五、特巡重点内容：1、对危及线路和变电设备安全运行的缺陷.要执行立即汇报制，安排处理，确保输变配设备安全运行。

2、对防护区内因建筑施匸塔吊.线下建筑物.交叉跨越线路、树木等原I大I彩响线路安全运行的，要立即组织消除。

同时及时下达安全隐患通知书•并立即采収防范措施。

3、变电站内除对设备巡视外，一定要做好夜间红外测温匸作.重点设备连接处。

五.运输公司做好车辆安排，保证巡视期间和处理障碍时的用车。

A.各巾•位于4丿J29日下班前，将持巡情况发到生技部韩主任.木机及生技部相应专工机辭，生技部将于30日组织抽査工作, 并进行通报。

此次工作各収位必须高度重视.如因人为出现问题.将按照四项责任制进行严格考核。

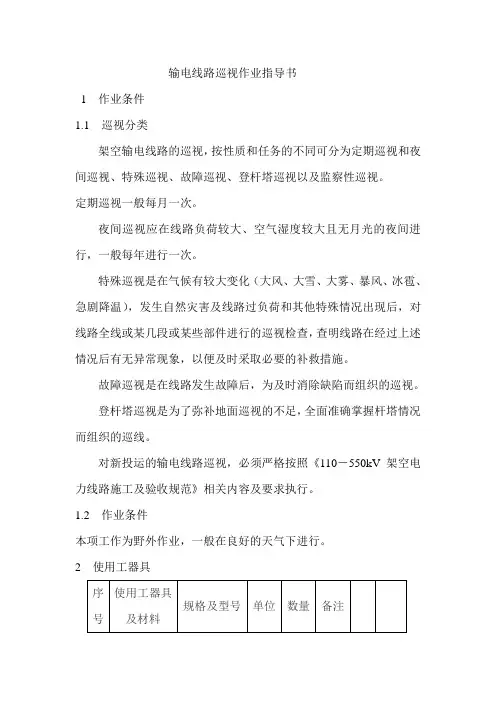

输电线路巡视作业指导书1 作业条件1.1 巡视分类架空输电线路的巡视，按性质和任务的不同可分为定期巡视和夜间巡视、特殊巡视、故障巡视、登杆塔巡视以及监察性巡视。

定期巡视一般每月一次。

夜间巡视应在线路负荷较大、空气湿度较大且无月光的夜间进行，一般每年进行一次。

特殊巡视是在气候有较大变化（大风、大雪、大雾、暴风、冰雹、急剧降温），发生自然灾害及线路过负荷和其他特殊情况出现后，对线路全线或某几段或某些部件进行的巡视检查，查明线路在经过上述情况后有无异常现象，以便及时采取必要的补救措施。

故障巡视是在线路发生故障后，为及时消除缺陷而组织的巡视。

登杆塔巡视是为了弥补地面巡视的不足，全面准确掌握杆塔情况而组织的巡线。

对新投运的输电线路巡视，必须严格按照《110－550kV架空电力线路施工及验收规范》相关内容及要求执行。

1.2 作业条件本项工作为野外作业，一般在良好的天气下进行。

2 使用工器具1 作业人员和工期要求巡视作业人员必须经过专业培训，考试合格，持证上岗。

2 安全注意事项及危险点控制措施2.1 安全注意事项2.1.1 新人员不得单独巡视，偏僻地区由二人进行。

2.1.2 加强自我保护措施，夏天防止中暑、蛇咬，不准攀登杆塔。

2.1.3 大风天巡视应在上风侧前进，明确工作地段道路情况。

2.1.4 明确接送地点、人员构成、分组情况，做到分工合理、职责明确。

2.2 危险点控制措施1 作业步骤及要求1.1.1 准备阶段1.1.1.1. 接受工作任务，安排工作。

1.1.1.2. 准备工具及个人用具，并根据要求带好备品备件。

1.1.1.3. 明确巡视要求，并须了解线路的基本运行情况，准备相关技术资料。

1.1.2 实施阶段1.1.2.1. 进入工作现场，核对线路名称。

1.1.2.2. 登杆塔巡视必须填写第二种工作票。

1.1.2.3. 巡视分工。

由工作负责人向班组成员进行分工，向全体成员说明巡视注意事项、接送接人地点、分组情况等等。

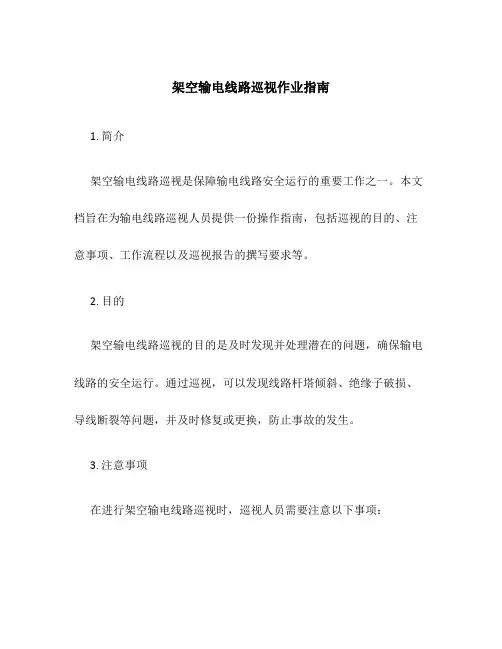

架空输电线路巡视作业指南1. 简介架空输电线路巡视是保障输电线路安全运行的重要工作之一。

本文档旨在为输电线路巡视人员提供一份操作指南，包括巡视的目的、注意事项、工作流程以及巡视报告的撰写要求等。

2. 目的架空输电线路巡视的目的是及时发现并处理潜在的问题，确保输电线路的安全运行。

通过巡视，可以发现线路杆塔倾斜、绝缘子破损、导线断裂等问题，并及时修复或更换，防止事故的发生。

3. 注意事项在进行架空输电线路巡视时，巡视人员需要注意以下事项：•巡视人员必须经过专业培训，具备一定的电力知识和相关技能。

•巡视人员必须佩戴个人防护装备，包括安全帽、安全鞋、护目镜等。

•巡视人员必须遵守相关的安全操作规程，不得擅自触摸或操作输电设备。

•巡视人员必须保持警觉，注意周围环境的变化，如发现风力增大、雷雨等恶劣天气，应立即撤离。

•巡视人员不得在高温、高压等危险区域停留过久，以免发生意外事故。

•巡视人员必须保持沟通畅通，与调度中心、维护人员保持密切联系。

4. 工作流程架空输电线路巡视的工作流程分为以下几个步骤：4.1 准备工作在巡视之前，巡视人员需要进行一些准备工作，包括：•查阅相关资料，了解巡视路线、设备情况以及历史问题等。

•检查巡视工具和装备是否完备，包括巡视车辆、登高工具、绝缘手套等。

•与调度中心联系，获取最新的巡视任务和线路情况。

4.2 开展巡视在开展巡视时，巡视人员需要注意以下事项：•按照巡视路线逐一检查每一个线路塔杆，包括杆塔的基础、外表、绝缘子、导线等。

•注意观察线路塔杆的倾斜度、绝缘子的破损程度、导线的断裂情况，记录问题的位置和具体描述。

•注意观察线路周围环境，如树木、房屋、动物等是否对线路安全运行产生威胁。

4.3 填写巡视报告巡视完成后，巡视人员需要及时填写巡视报告，包括以下内容：•巡视日期、线路名称、巡视人员等基本信息。

•发现问题的具体描述和位置。

•对问题的严重程度进行评估，并提出相应的处理建议。

•对线路整体运行情况进行总结，包括正常和异常情况的数量及比例等。

35KV输电线路夜间巡视作业指导书SHEQ-ZY（生产）-036序号作业要求质量要求及其监督检查危险点分析及控制措施1人员素质技能要求(1)配电运行人员必须掌握安全规程知识，并经过年度《电业安全工作规程》考试合格。

(2)学徒工、实习人员、临时工必须经过安全教育后，方可在师傅的指导下参加指定的工作。

(3)独立进行安装工作人员应具备必要的电气技术理论知识，掌握有关工具、机具正确操作、使用和保管方法，并熟练掌握本作业指导各项技能。

(4)电气安装人员应学会触电急救法和人工呼吸法等紧急救护法。

(5)工作人员应至少每两年进行一次体格检查，不适宜电气安装工作的人员，不得参加工作。

工作负责人选派不当，导致安全事故发生，工作质量没保证所派工作负责人和工作班人员精神状态良好，工作前4h不得喝酒2 作业程序：(1)收集并熟悉图纸和检修工艺。

(2)编制“三措”,审批。

(3)编制材料计划，并领取、准备施工工具。

(4)检查安全措施(1)开工前施工图纸齐备(2)工作前，先办理安全措施卡不按规定执行安全措施卡工作负责人按有关规定正确填写安全措施卡没有安全措施，工作班人员即进入现场工作负责人检查现场所做的安全措施是否正确完备不认真检查作业现场的安全措施工作负责人认真检查安全措施3 全体工作人员听工作负责人介绍工作内容及注开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配、安全措施、危险点工作负责人不向工意事项作班成员交待工作现场安全措施 工作负责人开工前，交待现场安全措施、带电部位和其他注意事项3登高作业项目 (1)凡在坠落高度基准面2m 及以上有可能坠落的高处进行的工作均成为高处作业(2)担任高处作业的人员必须身体健康。

(3)高处作业前，应检查栏杆、梯子、安全带是否牢固可靠。

高处作业应戴安全帽，使用安全带，或采取其他可靠的安全措施。

(4)高处作业时，工具、材料不准抛掷传递，必须用传递绳吊送人员选派不当，高空坠落伤人 (1)精神病、癫痫病、高血压、心脏病的人员不准从事高处作业(2)检查脚扣、升降板、脚钉、爬梯等是否牢固，确认无问题后方可攀登。

1-500k V架空输电线路巡视作业指导书-CAL-FENGHAI.-(YICAI)-Company One1Q/YNDW 112.2.001–2006 1 Q/YNDW 云南电网公司企业标准 Q/YNDW 113.2.001－2006500kV架空输电线路巡视作业指导书2006-05-20发布 2006-05-30实施云南电网公司发布Q/YNDW 112.2.001–2006 2 前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司500kV架空输电线路巡视作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南电网公司曲靖供电局负责编写。

本指导书主编人：刘有胜本指导书主要起草人：刘有胜范佩伦王瑞明代吉荣李榕良本指导书主要审核人：孙熙胜孙志祥陈广本指导书由云南电网公司昆明供电局负责修编。

2本指导书修编人：许德斌郭祥书本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。

Q/YNDW 112.2.001–2006 3 目次 1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 支持性文件 (4)5 技术术语 (4)6 安全措施 (4)7 作业准备 (5)8 作业周期 (6)9 工期定额 (6)10 设备主要技术参数 (6)11 作业流程 (6)12 作业项目、工艺要求及质量标准 (7)13 作业中可能出现的主要异常现象及对策 (12)14 作业后的验收与交接 (12)附录A 线路巡视记录.............................................................13 Q/YNDW 112.2.001–2006 4 500kV架空输电线路巡视作业指导书1目的使线路巡视有章可循，巡视过程规范化、标准化，从而使线路安全稳定运行，达到规范化管理的目的。

架空输电线路巡视作业指导书1. 引言架空输电线路巡视是确保正常电力供应和预防事故的重要环节。

本指导书旨在为巡视人员提供具体的操作步骤和注意事项，保障巡视工作的高效进行。

2. 巡视对象架空输电线路，包括输电塔、导线、绝缘子等设备。

3. 巡视步骤3.1 准备工作在进行巡视前，需要进行以下准备工作：- 正确佩戴个人防护装备，包括安全帽、安全鞋、安全带等； - 检查所需要使用的工具是否完好，如望远镜、测量仪器等； - 确认巡视范围和路线。

3.2 巡视前检查在开始巡视之前，应进行以下检查： - 检查天气条件，确保巡视操作在合适的天气下进行； - 检查输电线路的运行状态，是否有异常情况；- 检查巡视工具和设备是否齐备。

3.3 巡视操作根据巡视范围和路线，按照以下步骤进行巡视操作： 1. 检查输电塔的外观情况，包括塔身、支撑系统、横担等； 2. 使用望远镜检查导线的安装和张力情况； 3. 检查绝缘子的状况，包括是否有裂纹、污染等；4. 检查地线系统的接地情况；5. 检查防震器、避雷装置等附属设备的完好情况； 6. 在巡视过程中，注意记录异常情况和需要修复的问题。

3.4 巡视总结巡视结束后，需要进行总结并记录以下内容： - 发现的异常情况和问题； - 需要修复或更换的设备； - 下次巡视的建议和改进措施。

4. 巡视安全注意事项在进行架空输电线路巡视时，应注意以下安全事项： - 严格遵守电力安全操作规程，确保自身安全； - 注意观察周围环境，防止掉落物或其它危险物品； - 不得擅自触摸或更改导线、绝缘子等设备； - 注意行走路径，防止摔倒或碰撞； - 遇到紧急情况时，及时向上级汇报或求助。

5. 结论本文档提供了架空输电线路巡视的操作指导，包括准备工作、巡视步骤、安全注意事项等。

在巡视过程中，巡视人员应严格按照文档的要求进行操作，确保巡视工作的高效进行，提高巡视效果和电力供应的可靠性。

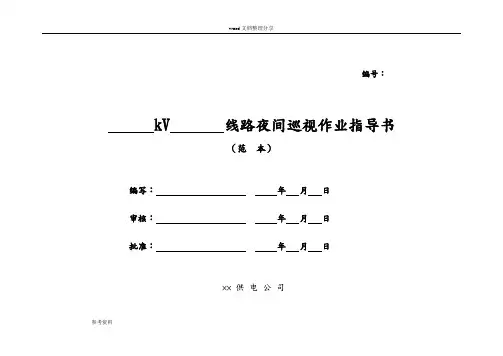

编号：
kV 线路夜间巡视作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
××供电公司
参考资料
1.适用范围
本作业指导书适用于 kV 线路（开关－开关）杆塔－杆塔（包含变电站龙门架至终端塔段线路）范围内夜间巡视作业。

2.引用文件
国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）（试行）
DL/T 741—2001《架空送电线路运行规程》
电力设施保护条例及实施细则 1998年国务院发布
国家电网生[2003]481号架空输电线路管理规范（试行）
GBJ 233-90 110—500KV架空电力线路施工及验收规范
3.巡视前准备
3.1人员要求
参考资料
3.2 危险点分析及控制措施
4.巡视工器具及材料
参考资料
5.巡视内容及标准
参考资料
参考资料
6.指导书执行情况评估
参考资料
7.巡视作业卡
8.附录
附录：线路与交叉、邻近物的安全距离的规定
参考资料
送电线路与河道、弱电线路、电力线路、管道、索道交叉或接近的基本要求
参考资料
参考资料。

架空送电线路定期巡视作业指导书范本1. 指导书概述本指导书适用于架空送电线路的定期巡视作业。

对于保证电网安全和稳定运行、防止因送电线路故障而导致的电网大面积停电和安全事故发生具有重要意义。

本指导书具体要求巡视人员必须按照指导书所规定的流程、内容和要求执行巡视作业，力求完善巡视工作，提高巡视效果，提升运行质量。

2. 巡视机构2.1 架空送电线路巡视工作应该分配专人负责，该人员应当持有国家低压电工执业证书、高压电工执业证书等相关从业证书。

2.2 巡视人员应熟知巡视程序、要求和流程，并且要在操作前，对全部用于巡视的器材进行仔细检查，确保器材完整，性能正常，保证巡视的准确性和安全性。

3. 巡视作业流程3.1 工具准备1.巡视人员需要准备好巡视所需工具包，其中包括：手杖、绝缘手套、绝缘靴、头盔、夹具、各类绝缘工具和安全带等等。

2.巡视人员应配备及掌握使用各种检测工具，如全站仪、GPS、激光测距仪、测压计、温度计、电压表、万用表等。

3.巡视人员应全程穿上符合特定任务的防护设备。

3.2 巡视的具体流程为1.根据电网要求，准确查找所需要巡视的送电线路以及所处位置，记录相关信息。

2.输出巡视安排，准备好相应机修工具和防护用品。

3.根据实际情况，检查脚手架是否稳定可靠。

4.按照巡视方案，对送电线路上的各项设备或者构件进行检查，如：导线、拉线、金具、杆塔、线接头、耐张侧皮、各式吊盘、交叉臂、用电设施等进行精细的巡视比对。

5.注意保证巡视过程中的安全，严禁在巡视时单独上杆作业。

6.做好相关信息的记录和信息整理处理。

7.巡视完毕后及时上报问题或发现，并整合分析巡视结果，抽象总结巡视经验。

8.巡视人员应在中心掌握指挥，并在巡视的时候尽量不造成电网停电的情况下完成工作。

4. 注意事项1.巡视人员要认真仔细进行巡视，对发现的异常情况应即时上报，并根据情况及时处置。

2.巡视人员在巡视过程中需注意与车辆和行人保持良好的联系，避免造成不必要的人员伤害。

{设备管理}架空线路设备巡视标准化作业指导书一、指导原则：1.确保人身安全：在进行设备巡视时，要始终保持警觉，注意自身安全，并遵守相关的操作规程和安全措施。

2.提高巡视效率：巡视作为设备管理的一项重要工作，需要高效执行，及时发现问题并及时处理，以确保设备的正常运行。

3.做到细致入微：巡视不只是对设备进行表面的检查，而应该做到细致入微，全面细致地检查设备的各个部分和各项指标。

二、巡视内容：1.线路杆塔：对架空线路的杆塔进行全面检查，检查是否存在倾斜、裂缝等安全隐患，检查杆塔的基础情况，并注意检查绝缘子的状况。

2.导线：检查导线的外观是否完好，有无断丝、脱落等情况，检查导线的张力是否符合要求，以及导线是否有绝缘故障等。

3.避雷器：检查避雷器的外观是否完好，有无破损或断裂，是否处于正常工作状态。

4.地线：检查地线的接地情况，确保地线与大地之间的接触良好，以保证线路的安全。

5.线夹和绝缘子：检查线夹和绝缘子的牢固度和完好情况，确保线夹和绝缘子不松动或破损。

6.接地装置：检查接地装置的情况，确保接地装置与设备的接触好，能够有效保护设备。

7.对隐蔽故障的检查：巡视线路时要注意对可能存在的隐蔽故障进行检查，如尼氏线、温线等隐蔽故障。

三、巡视方法：1.分段巡视：将架空线路划分为若干个小段，逐段进行巡视，确保每个小段都得到充分检查。

2.定期巡视：按照一定的时间间隔进行巡视，如每个季度进行一次巡视，以保证设备安全。

3.不定期巡视：除了定期巡视外，还要根据需要进行不定期巡视，特别是在特殊天气或重大事件后进行巡视。

4.巡视记录：在巡视过程中，要做好巡视记录，包括巡视的时间、地点、巡视的内容、发现的问题以及处理情况等，以备日后查阅和分析。

四、巡视的意义：1.保障供电质量：巡视可以及时发现设备的故障、老化等问题，及时进行维修和更换，从而保障供电质量。

2.延长设备寿命：通过巡视检查，可以及时发现设备存在的问题并及时处理，延长设备的使用寿命。
