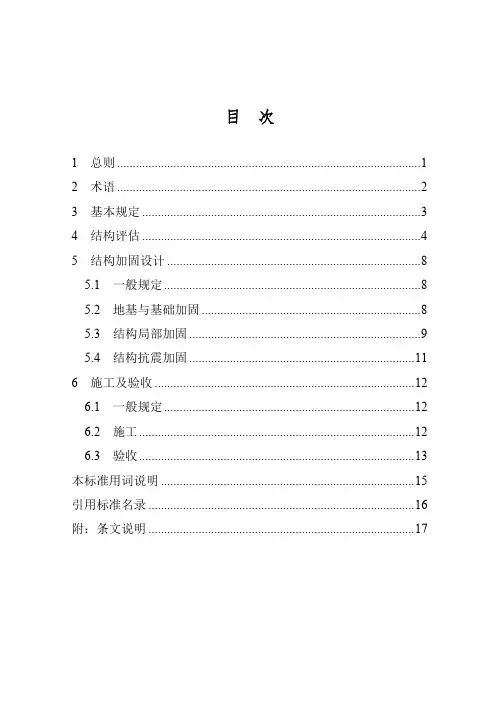

既有住宅加装电梯结构加固技术标准目 次1 总则 (1)2 术语 (2)3 基本规定 (3)4 结构评估 (4)5 结构加固设计 (8)5.1 一般规定 (8)5.2 地基与基础加固 (8)5.3 结构局部加固 (9)5.4 结构抗震加固 (11)6 施工及验收 (12)6.1 一般规定 (12)6.2 施工 (12)6.3 验收 (13)本标准用词说明 (15)引用标准名录 (16)附：条文说明 (17)3基本规定3.0.1加装电梯结构加固应收集勘察报告、设计图纸、施工验收资料、前期使用及改造情况等相关技术资料；通过现场查勘、检测、鉴定、模拟计算等手段开展评估，并出具评估报告。
3.0.2 既有住宅加装电梯结构加固应在结构评估的基础上，因地制宜地选择结构加固效果明显、投资成本合理、对住户正常生活影响小的方案。
应遵循先检测、鉴定，后加固设计、施工的原则，并做到保护环境和节约资源。
3.0.3既有住宅加装电梯结构加固后，应满足加装电梯的使用要求。
3.0.4既有住宅加装电梯结构加固方案应根据抗震鉴定结果经综合分析后确定，分别采用建筑整体加固、区段加固或构件加固，加强整体性、改善构件的受力状况、提高综合抗震能力，满足结构整体抗震要求。
3.0.5结构加固所用建筑材料的性能指标应符合国家现行有关标准的规定，其耐久性尚应满足建筑后续使用年限的要求。
34结构评估4.0.1既有住宅鉴定时，应对建筑使用条件、使用环境、结构现状进行现场调查与检测。
其工作的范围、内容、深度和技术要求，应满足鉴定工作的需要且不论鉴定范围大小，均应包括对结构整体安全性现状的调查。
4.0.2 对既有住宅的调查，应包括下列内容和要求：1 搜集该建筑的勘察报告、设计图纸、施工控制和竣工验收文件，以及历次检测、修缮、加固、用途变更与改扩建的资料；2 调查建筑现状与原始资料符合程度、施工质量和维护状况；查清结构存在的承载力缺陷和震害损伤；3勘察建筑周边环境变迁及建筑使用条件改变的情况。
4.0.3当既有住宅的工程图纸、地勘资料不全或已失真时，应进行现场详细核查和补测。
4.0.4加装电梯的结构加固工程相应的检测项目宜符合表4.0.4的规定。
表4.0.4 既有住宅加装电梯结构加固的检测项目4续表 4.0.4注：表中，√表示应做项目，△表示选做项目。
4.0.5 既有住宅鉴定前的结构检测，应符合下列规定：1 应采用适合现场作业的检测方法；2当既有建筑结构取样量受条件限制时，允许作为个案，采用经专家论证通过的样本量取样；3既有建筑结构构件的材料性能和变形、损伤的检测结果，应为结构鉴定提供可靠的依据；4现场检测作业应采取可靠的安全措施，编制安全预案，并应按预案要求采取安全防范措施；5 检测结束后，应立即对检测造成的构件局部破损进行修复。
4.0.6既有住宅所在场地的调查与踏勘，应符合下列规定：1当怀疑该场地对既有建筑承载或抗震不利时，应搜集该场地内建筑群的历次灾害、场地的工程地质资料；当资料不全或失真时应进行补充调查；2对建造在山坡上的既有建筑，尚应对边坡场地的稳定性进行勘查。
4.0.7既有建筑地基基础现状的调查与检测，应符合下列规定：1搜集原始岩土工程勘察报告及有关基础设计的图纸资料；2 调查作用在结构上的实际荷载、沉降观测记录、上部结构倾斜、扭曲和裂损情况、基础腐蚀、损伤情况、地下工程和管线的受损状态，以及邻近建筑沉降或深基坑开挖对既有建筑的影响；3当资料不全、变形有发展或损伤扩大时，应重新进行沉降观测和结构构件的变形、损伤检测；4当需通过现场检测确定地基的岩土性能标准值或地基承载5力特征值时，应对场地、地基岩土进行近位补充勘察。
4.0.8上部结构现状调查与检测，应根据结构的具体情况和鉴定内容、要求，按照现行国家标准《民用建筑可靠性鉴定标准》GB 50292的规定进行。
4.0.9钢筋混凝土建筑的抗震鉴定，应依据其设防烈度重点检查下列薄弱部位：16度时，应检查局部易掉落伤人的构件、部件以及楼梯间非结构构件的连接构造；27度时，除应按第1 款检查外，尚应检查梁柱节点的连接方式、框架跨数及不同结构体系之间的连接构造；38度时，除应按第1、2 款检查外，尚应检查梁、柱的配筋，材料实际强度等级，各构件间的连接，结构体型的规则性，短柱分布，使用荷载的大小和分布等。
4.0.10多层砌体建筑的抗震鉴定，应重点检查建筑的高度和层数、抗震墙的厚度和间距、砌体中砌筑砂浆强度和砌筑质量、墙体交接处的连接以及女儿墙、楼梯间和出屋面烟囱等易引起倒塌伤人的部位；七~八度时，尚应检查墙体布置的规则性，检查楼、屋盖处的圈梁及楼、屋盖与墙体的连接构造等。
4.0.11现有内框架和底层框架砖房抗震鉴定时，对建筑的高度和层数、横墙的厚度和间距、砌体中砌筑砂浆强度和砌筑质量应重点检查；并应根据结构类型和设防烈度重点检查下列薄弱部位：1 底层框架砖房的底层楼盖类型及底层与第二层的侧移刚度比、结构平面质量和刚度分布及墙体（包括填充墙）等抗侧力构件布置的均匀对称性；2多层内框架砖房的屋盖类型和纵向窗间墙宽度；3七~八度设防时，尚应检查框架的配筋和圈梁及其他连接构造。
4.0.12既有住宅结构安全性能应根据建筑功能、建筑后续使用年限要求按照现行国家标准《建筑抗震鉴定标准》GB 50023及《民6用建筑可靠性鉴定标准》GB 50292进行鉴定，确定其结构安全性能等级，并依据现行国家标准《民用建筑可靠性鉴定标准》GB 50292鉴定的建筑安全等级判断是否进行加装电梯工程：1 鉴定为Asu或Bsu级的建筑，可进行加装电梯工程；2鉴定为Csu或Dsu级的建筑，可进一步评估其适修性，对适修性较好的建筑可先对结构进行加固，再进行加装电梯工程；对适修性较差的建筑，不宜加装电梯；3抗震鉴定结论不满足现行国家标准《建筑抗震鉴定标准》GB 50023的建筑，可先对结构进行抗震加固，再进行加装电梯工程；4 按现行国家标准《民用建筑可靠性鉴定标准》GB 50292鉴定为Dsu级的建筑，应再按现行行业标准《危险房屋鉴定标准》JGJ 125鉴定，对鉴定结果为C或D的建筑，不宜进行加装电梯。
4.0.13既有住宅适修性评定的分级标准，应按表4.0.13的规定采用。
表4.0.13 既有住宅适修性评定的分级标准4.0.14加装电梯工程安全性评估报告应依据建筑检测、鉴定结果进行编制。
4.0.15加装电梯工程安全性评估报告应包括但不限于以下内容：1 项目基本情况；2检测、鉴定过程和结果；3评估结论与结构加固建议。
75 结构加固设计5.1 一般规定5.1.1结构加固设计应综合考虑结构现状和加装电梯结构加固需求，做到安全、适用、绿色、经济。
5.1.2加装电梯结构加固工程应全方位综合评估既有建筑加固全生命周期内的经济性指标，优选符合要求的加固方案。
5.1.3既有住宅加装电梯结构加固宜采用结构与装修一体化设计、施工，新增部分宜采用装配式建造方式。
5.1.4本标准未规定的加固方法和未涵盖的既有建筑结构的加固方案，应符合国家现行有关标准的规定。
5.2 地基与基础加固5.2.1当无法搜集地质勘察资料或资料不完整，应进行补充勘察。
5.2.2加装电梯结构的基础应按新建工程基础设计，应防止对原地基基础造成不利影响。
5.2.3基础加固应符合现行行业标准《既有建筑地基基础加固技术规范》JGJ 123的要求。
5.2.4 对既有住宅地基基础加固采取的施工方法，应保证新、旧基础可靠连接，基坑回填应达到设计密实度要求。
5.2.5既有住宅地基基础加固时，天然地基承载力可计入建筑长期压密的影响，并按现行国家标准《建筑抗震鉴定标准》GB 50023规定的方法进行验算。
5.2.6加固后的既有住宅地基基础使用年限，应满足加固后的既有建筑设计使用年限的要求。
85.3 结构局部加固5.3.1既有住宅局部结构加固应符合下列要求：1应釆取措施避免或减少损伤原结构构件；2发现原结构或相关工程隐蔽部位的构造有严重缺陷时，设计单位应提出具体的加固措施；3应预先釆取安全措施避免可能出现的倾斜、开裂或局部倒塌等现象。
5.3.2加装电梯需要对既有结构墙体作局部开洞处理时，应对开洞后的既有结构作局部承载力验算，并采取相应的抗震构造措施。
5.3.3砌体结构利用既有结构窗洞扩大为廊道洞口，可按下列加固措施处理：1既有结构上增设门洞口后，门洞宽度与原窗洞口宽度相同且不截断原有圈梁时，可采用型钢补强方式对门框洞口进行加强，可参照图5.3.3-1实施；2既有结构上增设门洞后，门洞宽度大于原窗洞宽度且不截断原有圈梁时，可采用增设钢筋混凝土抱框方式对门框洞口进行加强，可参照图5.3.3-2实施；3既有结构上增设门洞后，门洞截断原楼层圈梁时，可通过门边增设不小于240x240构造柱对门框洞口进行加强，门顶过梁截面及配筋不小于圈梁，可参照图5.3.3-3实施。
5.3.4砌体结构加固，应符合现行国家标准《砌体结构加固设计规范》GB 50702的要求。
5.3.5钢筋混凝土住宅局部加固时应根据建筑的实际情况选择加固方案，并按现行国家标准《混凝土结构加固设计规范》GB 50367 规定的方法进行验算。
9图 5.3.3-1型钢门框加固图 5.3.3-2钢筋混凝土门框加固（一）10图 5.3.3-3 钢筋混凝土门框加固（二）5.4结构抗震加固5.4.1结构抗震加固应符合现行行业标准《建筑抗震加固技术规程》JGJ 116的要求。
5.4.2多层砌体住宅抗震承载力不满足要求时，可选择下列加固方法：拆砌或增设抗震墙、灌浆、面层或板墙加固、外加柱加固、包角或镶边加固、支撑或支架加固、外套结构加固等。
5.4.3对于不符合抗震鉴定要求的女儿墙、出屋顶烟囱等易倒塌伤人的非结构构件，应予以拆除或降低高度，必要时应加固。
5.4.4出屋面的楼梯间、电梯间和水箱间不符合抗震鉴定要求时，可采用面层或外加柱加固，其上部应与屋盖构件有可靠连接，下部应与主体结构的加固措施相连。
116施工及验收6.1一般规定6.1.1既有住宅加装电梯结构加固施工的全过程应有可靠的施工安全措施。
施工单位应对施工过程可能发生的危害、灾害与突发生事件制定应急预案。
6.1.2既有住宅加装电梯结构加固施工前应对既有建筑本身、周围场地环境及地下管线分布情况进行调研，对既有重要设施做好防护或者迁置，对影响结构加固的管线由专业单位事先完成切改。
6.1.3既有住宅加装电梯结构加固施工宜按照绿色施工的相关规定执行。
6.2施工6.2.1施工前施工单位应根据工程特点和现场条件，按有关规定编制施工方案，并经相关部门及监理工程师审批。
6.2.2对可能导致的倾斜、开裂和局部倒塌等现象，应预先釆取安全措施。
6.2.3既有住宅进行结构加固施工时，应为居民设置安全通道，施工区域与居民住行区域应进行隔离，釆取有效的防护措施。
