声速测量

声速测量实验报告声速测量实验数据一、实验目的1、了解声速测量的基本原理和方法。

2、学会使用驻波法和相位比较法测量声速。

3、掌握示波器、信号发生器等仪器的使用方法。

4、培养实验数据处理和误差分析的能力。

二、实验原理1、驻波法声波在空气中传播时，入射波与反射波相互叠加形成驻波。

在驻波系统中，相邻两波节（或波腹）之间的距离为半波长的整数倍。

通过测量相邻两波节（或波腹）之间的距离，就可以计算出声波的波长，再根据声波的频率，即可求得声速。

2、相位比较法发射波和接收波通过示波器显示时，其振动相位存在差异。

当改变接收端的位置，使发射波和接收波的相位差发生变化。

当相位差为 0 或π时，示波器上的图形会出现直线，通过测量两个直线位置之间的距离，即可求出波长，进而得到声速。

三、实验仪器1、信号发生器2、示波器3、声速测量仪（含超声换能器）4、游标卡尺四、实验步骤1、驻波法测量声速（1）按图连接好实验仪器，将超声换能器 S1 和 S2 分别接入信号发生器和示波器。

（2）调节信号发生器的输出频率，使示波器上显示出稳定的正弦波。

（3）缓慢移动S2，观察示波器上的波形变化，当出现振幅最大时，即为波腹位置，记录此时 S2 的位置 x1。

（4）继续移动S2，当示波器上的波形振幅最小时，即为波节位置，记录此时 S2 的位置 x2。

（5）重复上述步骤，测量多组数据，计算相邻波腹（或波节）之间的距离，取平均值作为波长λ。

2、相位比较法测量声速（1）连接好实验仪器，将示波器置于“XY”工作方式。

（2）调节信号发生器的频率，使示波器上显示出李萨如图形。

（3）缓慢移动 S2，观察李萨如图形的变化，当图形由椭圆变为直线时，记录此时 S2 的位置 x3。

（4）继续移动 S2，当图形再次变为直线时，记录此时 S2 的位置x4。

（5）重复上述步骤，测量多组数据，计算 x3 和 x4 之间的距离，取平均值作为波长λ。

五、实验数据1、驻波法测量数据｜测量次数｜波腹位置 x1（mm）｜波节位置 x2（mm）｜相邻波腹（或波节）距离Δx（mm）｜｜｜｜｜｜｜ 1 ｜ 3520 ｜ 6850 ｜ 3330 ｜｜ 2 ｜ 4250 ｜ 7580 ｜ 3330 ｜｜ 3 ｜ 5020 ｜ 8350 ｜ 3330 ｜｜ 4 ｜ 5800 ｜ 9130 ｜ 3330 ｜｜ 5 ｜ 6580 ｜ 9910 ｜ 3330 ｜平均值：Δx ＝ 3330mm2、相位比较法测量数据｜测量次数｜第一次直线位置 x3（mm）｜第二次直线位置 x4（mm）｜波长λ（mm）｜｜｜｜｜｜｜ 1 ｜ 2560 ｜ 5890 ｜ 3330 ｜｜ 2 ｜ 3280 ｜ 6610 ｜ 3330 ｜｜ 3 ｜ 4000 ｜ 7330 ｜ 3330 ｜｜ 4 ｜ 4720 ｜ 8050 ｜ 3330 ｜｜ 5 ｜ 5440 ｜ 8770 ｜ 3330 ｜平均值：λ ＝ 3330mm六、数据处理已知实验中信号发生器的输出频率 f ＝ 3500kHz，根据公式 v ＝fλ，可得声速 v：驻波法：v ＝fΔx ＝ 3500×10³Hz×3330×10⁻³m ＝ 11655m/s相位比较法：v ＝fλ ＝ 3500×10³Hz×3330×10⁻³m ＝ 11655m/s七、误差分析1、仪器误差（1）游标卡尺的精度有限，可能导致测量的距离存在误差。

声速测量------------------------------------------------------------------------------------------一、【实验名称】声速的测量二、【实验目的】1.了解超声波产生和接收的原理，加深对相位概念的理解。

2.学会测量空气中的声速。

3.了解声波在空气中的传播速度与气体状态参量之间的关系。

4.学会用逐差法处理实验数据。

三、【实验仪器】示波器、信号发生器和声速仪四、【实验原理】由波动理论可知，波速与波长、频率有如下关系：v＝λf，只要知道频率和波长就可以求出波速。

本实验通过低频信号发生器控制换能器，信号发生器的输出频率就是声波频率。

剩下的就是测量声速的波长，这就是本实验的主要任务。

下面介绍两种常用的实验室测量空气中声波波长的方法。

1.相位比较法实验接线如上图所示。

波是振动状态的传播，也可以说是相位的传播。

在声波传播方向上，所有质点的振动相位逐一落后，各点的振动相位又随时间变化。

声波波源和接收点存在着相位差，而这相位差则可以通过比较接收换能器输出的电信号与发射换能器输入的正弦交变电压信号的相位关系中得出，并可利用示波器的李萨如图形来观察。

示波器相位差φ和角频率ω、传播时间t 之间有如下关系：φ=ω·t ω=2π/T t=l/v λ=Tv代入上式得：φ=2πl/λ当l=nλ/2(n=1,2,3,……）时，可得Φ=nπ由上式可知：当接收点和波源的距离变化等于一个波长时，则接收点和波源的位相差也正好变化一个周期（即Φ＝2π）。

实验时，通过改变发射器与接收器之间的距离，观察到相位的变化。

当相位差改变π时，相应距离l的改变量即为半个波长。

2.驻波法如上图所示，实验时将信号发生器输出的正弦电压信号接到发射超声换能器上，超声发射换能器通过电声转换，将电压信号变为超声波，以超声波形式发射出去。

接收换能器通过声电转换，将声波信号变为电压信号后，送入示波器观察。

测量声速的两种比较常用的方法及其原理：
直接法：直接法是通过测量声波在空气中传播的时间和距离来计算声速。

在实验中，通常使用一个特制的装置，通过发射声波和接收声波的方式测量声波在空气中的传播时间和距离。

具体的操作流程如下：
（1）发射声波，然后开始计时。

（2）当声波到达接收器时，停止计时。

（3）记录声波的传播距离和时间。

（4）根据公式v=d/t 计算声速，其中v 为声速，d 为声波传播距离，t 为声波传播时间。

共振法：共振法是利用管道或者容器的谐振特性来测量声速。

在实验中，使用一个特制的装置，通过调整管道或容器的长度和调整共振频率来测量声速。

具体的操作流程如下：
（1）在一个固定的频率下，调整管道或容器的长度，使得共振现象出现。

（2）测量共振频率，记录管道或容器的长度。

（3）根据公式v=fλ计算声速，其中v 为声速，f 为共振频率，λ为共振波长。

这两种方法测量声速的原理都是基于声波在介质中传播的速度和特性来实现的。

声波在空气中传播的速度取决于空气温度、压力和湿度等因素，因此在实验中，需要考虑这些因素的影响并进行校正，以确保测量结果的准确性。

测量声速可以采用哪几种方法
测量声速可以采用以下几种方法：
1. 直接测量法：通过在已知距离上进行声波传播的时间测量来计算声速。

这可以通过发送一个声波脉冲，并使用计时器来测量声波传播的时间来实现。

2. 声波干涉法：利用声波传播时产生的干涉现象来测量声速。

这可以通过发送两个或多个声波脉冲，观察干涉图案并测量干涉条纹的移动速度来实现。

3. 声波共振法：利用共振现象来测量声速。

这可以通过在管道内产生声波，并调节频率直到管道共振的状态，然后测量共振频率来实现。

4. 超声波测量法：利用超声波在介质中传播的特性来测量声速。

这可以通过发送超声波脉冲，并测量其在介质中传播的时间来实现。

5. 光学测量法：采用光学技术测量介质中声波传播的速度。

这可以通过使用激光干涉仪或其他光学仪器来实现。

总的来说，不同的测量方法适用于不同的场景和需求。

选用合适的方法可以提高测量的准确性和可靠性。

声速测量的实验原理声速测量是利用声波在介质中传播的特性来测量声速的一种方法。

在声速测量实验中，常常利用回声法或直接法进行测量。

一、回声法回声法是一种间接测量声速的方法，其核心原理是利用声波在介质中传播的速度和声波在回程过程中与障碍物反射的时间来计算声速。

测量声速的步骤如下：1.实验设备的准备：一台发声装置和一台接收装置，以及一个垂直安装的金属管道。

2.发声和接收：发声装置通过金属管道产生声波，声波传播到障碍物上被反射回来，接收装置接收到反射的声波信号。

3.计算时间：通过测量声波从发声装置到接收装置的时间，即来回时间，以及知道了发声和接收的距离，可以计算出声速。

回声法的优点是测量精度高，可以测量声速的变化，但是需要特殊的实验设备，实验操作复杂。

二、直接法直接法是一种直接测量声速的方法，其核心原理是利用声波在介质中传播的时间和介质的长度来计算声速。

测量声速的步骤如下：1.实验设备的准备：一台发声装置和一台接收装置，以及一个长而细的管道。

2.发声和接收：发声装置通过管道产生声波，声波在管道中传播，接收装置接收到声波信号。

3.计算时间和长度：通过测量声波从发声装置到接收装置的时间，并知道了管道的长度，可以计算出声速。

直接法的优点是实验操作简单，不需要特殊的实验设备，但是测量精度相对较低。

声速测量实验常用的仪器有：定频发声装置、垂直管状装置、泛频接收装置、运动计时仪等。

声速测量的原理是基于声波在介质中传播的速度与介质的物理特性有关。

声速的大小与介质的密度、弹性模量和刚度有关。

在固体介质中，声速与刚度和密度呈正相关关系；在气体介质中，声速与温度呈正相关关系。

因此，声速测量实验中常常需要控制和测量介质的温度。

总之，声速测量是利用声波在介质中传播的特性来测量声速的方法，可以通过回声法或直接法进行测量。

这些方法都基于声波在介质中传播的时间和距离的关系来计算声速。

声速的测量对于物理学、地球科学、工程学等领域的研究具有重要意义。

声速测量实验原理
声速测量实验是一种用于测量声波在介质中传播速度的实验。

声速是指声波在介质中传播的速度，它取决于介质的密度和弹性模量。

声速测量实验通常用于研究固体、液体和气体的声学性质，以及用于检测材料的质量和弹性特性。

声速测量实验的原理是利用声波在介质中的传播速度与介质的密度和弹性模量有关的事实。

在实验中，声波从一个声源（例如扬声器）发出，经过介质传播，最终被一个接收器（例如麦克风）接收。

通过测量声波从声源到接收器的时间和两者之间的距离，可以计算出声波在介质中的传播速度。

在实验中，通常使用超声波或者声波来测量声速。

超声波是指频率高于20 kHz 的声波，它们的波长比较短，能够穿透一些材料，因此在医学、材料科学等领域得到广泛应用。

声波则是指频率低于20 kHz的声波，它们的波长比较长，适用于测量空气、水等介质中的声速。

在声速测量实验中，需要注意的是，介质的温度、压力、湿度等因素都会影响声速的测量结果。

因此，在实验中需要对这些因素进行控制和校正，以保证测量结果的准确性。

总之，声速测量实验是一种重要的实验方法，它可以用于研究介质的声学性质，以及用于检测材料的质量和弹性特性。

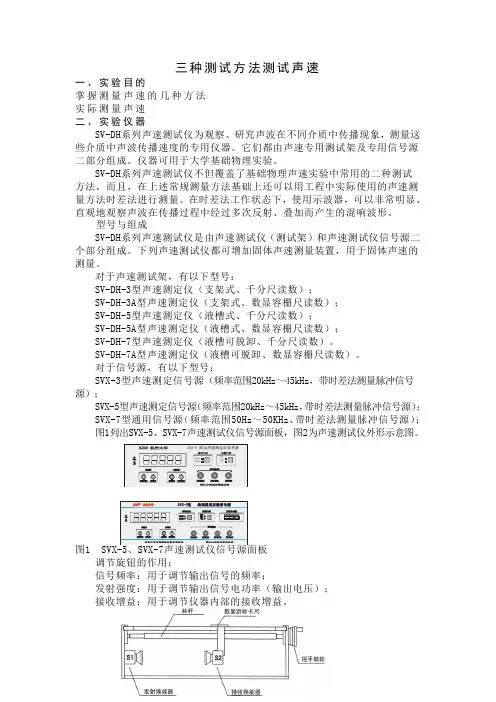

三种测试方法测试声速一、实验目的掌握测量声速的几种方法实际测量声速二、实验仪器SV-DH系列声速测试仪为观察、研究声波在不同介质中传播现象，测量这些介质中声波传播速度的专用仪器。

它们都由声速专用测试架及专用信号源二部分组成。

仪器可用于大学基础物理实验。

SV-DH系列声速测试仪不但覆盖了基础物理声速实验中常用的二种测试方法，而且，在上述常规测量方法基础上还可以用工程中实际使用的声速测量方法时差法进行测量。

在时差法工作状态下，使用示波器，可以非常明显、直观地观察声波在传播过程中经过多次反射、叠加而产生的混响波形。

型号与组成SV-DH系列声速测试仪是由声速测试仪（测试架）和声速测试仪信号源二个部分组成。

下列声速测试仪都可增加固体声速测量装置，用于固体声速的测量。

对于声速测试架，有以下型号：SV-DH-3型声速测定仪（支架式、千分尺读数）；SV-DH-3A型声速测定仪（支架式、数显容栅尺读数）；SV-DH-5型声速测定仪（液槽式、千分尺读数）；SV-DH-5A型声速测定仪（液槽式、数显容栅尺读数）；SV-DH-7型声速测定仪（液槽可脱卸、千分尺读数）。

SV-DH-7A型声速测定仪（液槽可脱卸、数显容栅尺读数）。

对于信号源，有以下型号：SVX-3型声速测定信号源（频率范围20kHz～45kHz，带时差法测量脉冲信号源）；SVX-5型声速测定信号源（频率范围20kHz～45kHz，带时差法测量脉冲信号源）；SVX-7型通用信号源（频率范围50Hz～50KHz、带时差法测量脉冲信号源）；图1列出SVX-5、SVX-7声速测试仪信号源面板，图2为声速测试仪外形示意图。

图调节旋钮的作用：信号频率：用于调节输出信号的频率；发射强度：用于调节输出信号电功率（输出电压）；接收增益：用于调节仪器内部的接收增益。

图2 声速测试架外形示意图主要技术参数1. SV-DH声速测试仪1.1 环境适应性：工作温度10～35℃；相对湿度25～75%。

声速的测量实验总结
一、实验简介
声速的测量实验是一种物理实验，主要目的是通过测量声波在介质中的传播速度，了解声波的基本特性。

实验中，我们通常使用声波发生器和接收器，通过测量声波从发生器传播到接收器的时间，计算出声波在介质中的传播速度。

二、实验目的
1. 掌握声速的测量方法；
2. 了解声波在介质中的传播速度与介质性质的关系；
3. 培养实验操作能力和数据处理能力。

三、实验原理
声速的测量基于波的传播特性。

在均匀介质中，声波的传播速度与介质本身的性质有关，可以通过已知的声速公式计算：
c = √(K/ρ)
其中，c 是声速，K 是介质的弹性模量，ρ是介质的密度。

四、实验步骤与操作
1. 准备实验器材：声波发生器、接收器、计时器、已知长度的测量管、已知密度的介质（如水、空气等）；
2. 将声波发生器和接收器分别置于测量管的起点和终点，确保测量管内无空气；
3. 启动声波发生器，记录声波从起点传播到终点的时间；
4. 根据声速公式，计算出声波在介质中的传播速度；
5. 重复实验，记录多组数据，求平均值以提高测量精度。

五、实验结果分析
1. 根据实验数据，绘制出声速与介质密度的关系图；
2. 分析实验结果，比较理论值与实验值的差异；
3. 总结实验误差来源，提出改进措施。

六、实验结论
通过本实验，我们掌握了声速的测量方法，了解了声波在介质中的传播速度与介质性质的关系。

实验结果表明，声速与介质的密度和弹性模量有关，可以通过这些参数来计算出声速的理论值。

通过比较理论值与实验值，我们可以评估实验的精度和误差来源，为后续的实验提供改进方向。

声速的测量实验报告及数据处理一、实验目的1、了解声速测量的基本原理和方法。

2、学会使用驻波法和相位比较法测量声速。

3、掌握示波器和信号发生器的使用方法。

4、培养实验操作能力和数据处理能力。

二、实验原理1、驻波法当声源发出的平面波在管内沿轴线传播时，入射波与反射波叠加形成驻波。

在驻波中，波节处的声压最小，波腹处的声压最大。

相邻两波节（或波腹）之间的距离为半波长。

通过测量相邻两波节（或波腹）之间的距离，就可以计算出声波的波长，再根据声波的频率，即可求出声速。

2、相位比较法声源发出的声波分别通过两个路径到达接收器，一路是直接传播，另一路是经过反射后传播。

这两列波在接收器处会产生相位差。

当移动接收器时，相位差会发生变化。

通过观察示波器上两列波的相位变化，找到同相或反相的位置，从而测量出声波的波长，进而求出声速。

三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法（1）按实验装置图连接好仪器，将信号发生器的输出频率调节到大致与换能器的固有频率相同。

（2）缓慢移动游标卡尺的活动端，观察示波器上的波形，当出现振幅最大时，即为波腹位置，记录此时游标卡尺的读数。

（3）继续移动活动端，当振幅最小（为零）时，即为波节位置，记录此时的读数。

（4）依次测量多个波腹和波节的位置，计算相邻波腹（或波节）之间的距离，取平均值作为波长。

2、相位比较法（1）连接好仪器，调节信号发生器的频率，使示波器上显示出稳定的李萨如图形。

（2）缓慢移动接收器，观察李萨如图形的变化，当图形由斜椭圆变为正椭圆时，记录此时接收器的位置。

（3）继续移动接收器，当图形再次变为正椭圆时，再次记录位置。

（4）测量两次正椭圆位置之间的距离，即为声波波长的一半。

五、实验数据记录与处理1、驻波法｜测量次数｜波腹位置（mm）｜波节位置（mm）｜相邻波腹（或波节）距离（mm）｜｜：：｜：：｜：：｜：：｜｜ 1 ｜ 2050 ｜ 1520 ｜ 530 ｜｜ 2 ｜ 2680 ｜ 2150 ｜ 530 ｜｜ 3 ｜ 3310 ｜ 2780 ｜ 530 ｜｜ 4 ｜ 3940 ｜ 3410 ｜ 530 ｜｜ 5 ｜ 4570 ｜ 4040 ｜ 530 ｜相邻波腹（或波节）距离的平均值：＼＼begin{align}＼overline{d}＆＝＼frac{530 ＋ 530 ＋ 530 ＋ 530 ＋ 530}｛5}＼＼＆＝＼frac{2650}｛5}＼＼＆＝530 ＼text{mm}＼end{align}＼已知信号发生器的频率＼（f ＝ 3500 kHz\），声速＼（v ＝f\lambda\），其中波长＼（＼lambda ＝ 2\overline{d} ＝ 2×530 ＝ 1060 ＼text{mm} ＝ 106×10^｛－2} ＼text{m}＼）＼＼begin{align}v&＝ 3500×10^3 × 106×10^｛－2}＼＼＆＝ 371 ＼text{m/s}＼end{align}＼2、相位比较法｜测量次数｜第一次正椭圆位置（mm）｜第二次正椭圆位置（mm）｜波长（mm）｜｜：：｜：：｜：：｜：：｜｜ 1 ｜ 1850 ｜ 3780 ｜ 1930 ｜｜ 2 ｜ 2520 ｜ 4450 ｜ 1930 ｜｜ 3 ｜ 3200 ｜ 5130 ｜ 1930 ｜｜ 4 ｜ 3870 ｜ 5800 ｜ 1930 ｜｜ 5 ｜ 4540 ｜ 6470 ｜ 1930 ｜波长的平均值：＼＼begin{align}＼overline{＼lambda}＆＝＼frac{1930 ＋ 1930 ＋ 1930 ＋ 1930 ＋1930}｛5}＼＼＆＝＼frac{9650}｛5}＼＼＆＝1930 ＼text{mm} ＝ 193×10^｛－2} ＼text{m}＼end{align}＼声速＼（v ＝ f\overline{＼lambda} ＝ 3500×10^3 × 193×10^｛－2} ＝ 6755 ＼text{m/s}＼）六、误差分析1、仪器误差实验仪器本身存在一定的精度限制，如游标卡尺的读数误差、信号发生器频率的稳定性等，会对测量结果产生影响。

声速的测量声波是一种频率介于20Hz~20KHz的机械振动在弹性媒质中激起而传播的机械纵波。

波长、强度、传播速度等是声波的重要参数。

测量声速的方法之一是利用声速与振动频率f和波长λ之间的关系（即v=λf）求出，也可以利用v=L/t求出，其中L为声波传播的路程，t为声波传播的时间。

超声波的频率为20KHz~500MHz之间，它具有波长短、易于定向传播等优点。

在同一媒质中，超声波的传播速度就是声波的传播速度，而在超声波段进行传播速度的测量比较方便，更何况在实际应用中，对于超声波测距、定位、成像、测液体流速、测材料弹性模量、测量气体温度瞬间变化和高强度超声波通过会聚作医学手术刀使用等方面都得到广泛的应用，超声波传播速度有其重要意义。

我们通过媒质（气体、液体）中超声波传播速度测定来测量其声波的传播速度。

【一】实验目的1．了解超声振动的产生，超声波的发射、传播和接收。

2．通过实验了解作为传感器的压电陶瓷的功能。

3．用共振干涉法、相位比较法和时差法测量声速，并加深有关共振、振动合成、波的干涉等理论知识的理解。

4．进一步掌握示波器、低频信号发生器和数字频率计的使用。

【二】实验原理1．声波与压电陶瓷换能器频率介于20Hz～20kHz的机械波振动在弹性介质中的传播就形成声波，介于20kHz～500MHz的称为超声波，超声波的传播速度就是声波的传播速度，而超声波具有波长短，易于定向发射和会聚等优点，声速实验所采用的声波频率一般都在20KHz～60kHz之间。

在此频率范围内，采用压电陶瓷换能器作为声波的发射器、接收器、效果最佳。

声波是一种在弹性媒质中传播的机械波，其振动状态的传播是通过媒质各点间的弹性力来实现的，因此波速决定于媒质的状态和性质（密度和弹性模量）。

液体和固体的弹性模量与密度的比值一般比气体大，因而其中的声速也较大。

由于在波动传播过程中波速V、波长λ与频率f之间存在着V＝λf的关系，若能同时测定媒质中声波传播的频率及波长，即可求得此种媒质中声波的传播速度V。

声速的测定方法有几种类型
声速的测定方法有三种类型：
1. 声源与接收器之间的时间差法：通过测量声波从声源到达接收器所需的时间来确定声速。

常用的方法包括测量声音在空气中传播的时间差、测量声音在水中传播的时间差等。

2. 驻波法：通过测量声波在管道、共鸣腔或其他特定空间中形成的驻波的频率和波长，再结合空气温度等参数，计算声速。

这种方法可以用于测量气体和液体中的声速。

3. 多普勒效应法：通过测量声波在运动介质中传播时的频率变化来确定声速。

当声源和接收器相对运动时，传播的声波频率会产生变化，根据这个频率变化可以计算声速。

这种方法常用于测量空气中的声速，例如测量飞机的速度。

声速的测定引言声速是指声波在介质中传播的速度，是介质中分子振动传递的速度。

测定声速的方法有很多种，本文将介绍几种常见的方法：直接法、回声法和干涉法。

直接法直接法是通过测量声波在空气中传播的时间来计算声速。

具体步骤如下：1.准备一个发声装置和一个接收装置，并将它们放置在一定距离的位置上。

2.发声装置发出一个特定频率的声音，接收装置接收到声音后记录接收到声音的时间。

3.根据传播的距离和时间计算出声速。

直接法的优点是操作简单，缺点是受环境因素的影响比较大。

回声法回声法是通过测量声波在空气中的来回传播时间来计算声速。

具体步骤如下：1.准备一个发声装置和一个接收装置，并将它们放置在一定距离的位置上。

2.发声装置发出一个特定频率的短脉冲声波，接收装置接收到声波后记录接收到声波的时间。

3.根据声波的来回传播时间和传播距离计算出声速。

回声法的优点是准确性较高，缺点是操作稍微复杂一些。

干涉法干涉法是通过测量声波传播的距离和声波的相位差来计算声速。

具体步骤如下：1.准备一个发声装置和两个接收装置，并将它们按照一定距离放置。

2.发声装置发出一个特定频率的声波，接收装置接收到声波后记录下接收到声波的时间和相位差。

3.根据声波传播的距离、相位差和频率计算出声速。

干涉法的优点是测量精确度较高，缺点是需要精确测量声波的相位差。

结论通过直接法、回声法和干涉法这三种方法，我们可以测定声速。

不同的方法有不同的适用范围和要求，需要根据具体实验的情况选择合适的方法。

无论选择哪种方法，准确测定声速是研究声学和工程领域的重要基础工作。

参考文献1.张三, 李四. (2000).。

声速的测量声波特性的测量，如频率、波长、声速、声压衰减、相位等，是声波检测技术中的重要内容。

特别是声速的测量，不仅可以了解媒质的特性而且还可以了解媒质的状态变化，在声波定位、探伤、测距等应用中具有重要的实用意义。

例如，声波测井、声波测量气体或液体的浓度和比重、声波测量输油管中不同油品的分界面等等。

声速的测量方法可以分为两大类。

一类是根据运动学理论v=L/t，通过测量传播距离L 和时间间隔t得到声速v；另一类是根据波动理论v=fλ，通过测量声波的频率f和波长λ得到声速v。

实验中使用的驻波法和相位比较法这两种测量方法，在声学、电磁场与电磁波、光学等领域都有着重要应用。

实验内容）输入并联连接，1、连接测量系统。

函数信号发生器的输出与发射换能器和示波器的X（Y2输入连接。

接收换能器的输出与示波器的Y12、熟悉函数信号发生器和示波器的使用。

（1）用示波器观察由信号发生器提供的不同的波形信号。

（2）用示波器观察李萨如图形。

3、调节谐振频率。

信号发生器输出正弦信号，频率调节到换能器的谐振频率,记下谐振频率f。

这时，换能器发射出的超声波最强。

4、利用相位比较法测量声速。

5、李萨如图形（叠加比较）法。

6、利用相位比较法测量声速。

（3）采用逐差法求出波长λ，进而求出声速v；表示测量结果。

实验的重与难点“声速的测量”是一个综合性声学实验。

实验中采用压电陶瓷超声换能器通过驻波法（共振干涉法）和相位比较法测量超声波在空气中的传播速度，这是一个非电量电测方法的应用。

通过这个实验可以重点学习如下内容：1、实验方法：非电量的电测方法；测量声速的驻波法和相位比较法。

2、测量方法：利用示波器测量电信号的极大值和观察李萨如图形测量相位差的方法。

3、3、3、数据处理方法：求声波波长的逐差法。

4、仪器调整使用方法：双踪示波器和函数信号发生器的正确调节和使用方法。

仪器简介本实验使用的声速测量仪必须配备示波器和信号发生器，实验者亦必须先熟悉示波器与信号发生器的使用，方可顺利完成实验。

声速的实验测量与计算声速的实验测量与计算声速是指声音在单位时间内传播的距离，是声波在介质中传播的速度。

在物理学中，我们可以利用实验测量与计算的方法来确定声速的数值。

本文将介绍声速的实验测量方法，并详细解释声速的计算过程。

声速的实验测量方法通常包括直接测量和间接测量两种方式。

直接测量方法是利用仪器设备直接测量声波传播过程中的时间和距离，然后计算得出声速。

其中一种常用的方法是利用仪器测量声音从发声源到接收器的时间差，再结合两点之间的距离来计算声速。

这种方法需要精确地测量时间差和距离的值，因此需要使用精密的仪器设备来进行实验。

另一种间接测量方法是利用已知参数来计算声速。

其中一种常用的方法是利用水平地面上回声声音的实验。

在这种实验中，我们需要发送一个短的声音脉冲，并测量脉冲的时间与反射声音到达的时间。

根据这些测量值，可以利用简单的公式计算出声速的数值。

这种方法具有简单方便的特点，适用于小规模的实验。

在进行声速计算时，我们需要注意一些参数的影响。

首先是温度的影响。

由于声速与介质的密度和弹性系数有关，而温度会对介质的密度和弹性系数产生影响，因此需要考虑温度对声速的影响。

一般来说，随着温度的升高，气体的密度和弹性系数会降低，导致声速增加。

其次是介质的类型。

不同的介质具有不同的密度和弹性系数，从而导致声速的差异。

一般来说，固体的声速较高，液体次之，气体最低。

这是由于固体分子之间的相对位置相对稳定，分子间相互作用力较大；而气体分子间的相对位置较不稳定，分子间相互作用力较小。

最后是压力的影响。

当介质的压力增加时，声速也会增加。

这是因为压力的增加会使分子间的相互作用力增强，从而增加了声波在介质中传播的速度。

在实际的声速计算中，我们需要根据具体的实验数据来进行计算。

首先，我们需要测量声音的传播时间，可以通过测量声音从发声源到达接收器的时间差来实现，这一步要求我们使用精确的计时仪器。

然后，我们需要测量声波传播的距离，可以通过测量发声源和接收器之间的距离来实现。

测量声速的实验方法声速是指声波在介质中传播的速度，通常以米/秒（m/s）作为单位。

测量声速是物理学实验中的常见内容，可以通过不同的实验方法来进行。

一、利用共鸣法测量声速共鸣法是一种常用于测量声速的方法。

其基本原理是通过利用共振现象，使得声波在一定条件下得到放大和增强。

实验器材：1. 共鸣管2. 音叉3. 示波器4. 电源5. 信号发生器实验步骤：1. 将共鸣管调整至合适的长度，并固定在支架上。

2. 将音叉固定在共鸣管的一端，并用信号发生器激发音叉。

3. 缓慢改变共鸣管的长度，当共鸣管的长度与声波的半波长相等时，共振现象会发生。

4. 通过示波器观察到最大的振幅时，记录下此时的共鸣管长度。

5. 根据测得的声波半波长和频率，可以计算出声速。

二、利用回声测量法测量声速回声测量法是一种通过测量声音从源头到达反射物再返回的时间来计算声速的方法。

实验器材：1. 音源，如手掌或者敲击棒2. 计时器或者秒表3. 水平墙面或者其他反射物体4. 测量标尺实验步骤：1. 在实验室中选择一个相对静音的环境。

2. 将音源靠近墙面，并使其产生一个较大的声音。

可以通过敲击墙面或者用手掌拍击的方式产生声音。

3. 同时开始计时，在听到回声的那一刻停止计时。

4. 测量声音源距离墙面的距离。

5. 重复实验多次，取平均值。

6. 根据声音源到墙面的距离和回声延迟的时间，可以计算出声速。

三、利用频率和波长的关系测量声速声速与声波的频率和波长有一定的关系，可以通过测量声波的频率和波长来计算声速。

实验器材：1. 频率计2. 波长测量器实验步骤：1. 使用频率计测量声波的频率。

2. 使用波长测量器测量声波的波长。

3. 根据声波的频率和波长，使用以下公式计算声速：声速=频率×波长。

需要注意的是，在进行实验测量时，应确保实验环境相对安静，以减少外界干扰对实验结果的影响。

同时，在进行测量时应重复实验多次，并取平均值，以提高测量结果的准确性。

综上所述，通过共鸣法、回声测量法以及利用频率和波长的关系等实验方法，我们可以准确测量声速。
