轧钢车间设计方案

中厚板轧钢车间设计创建时间：2008-08-02中厚板轧钢车间设计 (design of plate mill)以板坯或扁锭为原料，经加热轧制生产中厚钢板的车间设计。

中国规定，钢板厚度大于4～20mm 的为中板，厚度大于20～60mm的为厚板，厚度大于60mm的为特厚板，统称为中厚板，中厚钢板主要用于造船、建筑、机器制造、交通运输以及军事工业等部门，还可用作制造螺旋焊管，UOE焊管与焊接钢梁的原料。

在工业发达国家，中厚钢板的产量占钢材总产量的10％～20％。

厚度为4～25．4mm的中厚钢板也可以在带钢热轧机上生产。

车间设计的原则及方法见轧钢厂设计。

简史 18世纪初，西欧开始用二辊轧机轧制出小块中厚钢板。

1854年欧洲建成用蒸汽机传动的二辊可逆式中厚板轧机。

1864年美国建成三辊劳特式中厚板轧机。

1891年美国建成世界上第一台四辊可逆式中厚板轧机，1918年美国又建成主要生产装甲钢板，其辊身长5000mm以上的宽厚板轧机。

以后，世界上又陆续出现了双机架、半连续式、连续式中厚板轧机。

20世纪70年代是中厚板车间建设得最多的时期，不少轧机是4000～5500mm的双机架宽厚板轧机。

1871年中国福州船政局已开始轧制造船板，1907年汉冶萍公司建设了2440mm中板轧机。

1936年在鞍山建成了第一套2300mm三辊劳特式中板轧机。

1958年及1966年鞍山钢铁公司和武汉钢铁公司分别建成了2800mm中厚板轧机，其粗轧机为二辊式、精轧机为四辊式。

1978年设计建成了舞阳钢铁公司4200mm宽厚板车间，1990年上海第三钢铁厂的4200／3300mm厚板车间投产。

坯料选择有扁锭、初轧板坯、连铸板坯和锻坯。

在满足轧制压缩比的条件下，尽可能采用连铸板坯为原料。

某些特殊钢种，根据需要采用锻坯。

设计规模和产品方案设计规模主要取决于轧机和辅机性能、设备组成、市场需求和坯料条件等。

轧机尺寸、组成与设计规模的关系见表1。

山东莱钢永锋钢铁有限公司轧钢车间主体工程施工组织设计中国十三冶山东分公司2002. 6. 6一、工程概况二、组织机构三、施工准备四、进度网络计划五、主要施工方法5.1 土方工程5.2钢筋砼工程5.3钢结构制作工程5.4钢结构安装工程5.5围护结构工程六、质量保证措施七、安全文明施工措施八、冬雨季施工措施一、工程概况本工程系大型冶金建筑安装工程，建筑面积23668 〃，施工工期计划为4个月完成车间主体及车间内设备基础及地面的施工（2002年10月18 日），我们据此安排了施工网络计划，结合我公司多年来承担类似工程的施工经验和采取一系列有效措施，可以保证按时建成。

本工程任务重、工期紧、质量要求高。

在整个施工过程中，我们将认真贯彻IS09002标准及公司质量方针（即：管理科学、质量第一；信守合同、顾客满意。

），确保按期交付生产。

钢结构制作安装与土建基础施工同时施工，钢结构安装与车间封闭交叉作业，充分利用车间平面、空间和时间，组织平行流水和立体交叉作业，按总网络计划组织施工。

最大限度地利用机械化的优势，缩短施工工期。

1.工程范围1.1 土建施工：1.1.1轧钢车间柱基础、设备基础。

1.1.2车间地面及1.2m围墙砌体施工1.2钢结构制作安装：1.2.1屋架系统、钢吊梁系统、车间钢柱、围护系统制作安装。

1.2.2墙皮、屋面的安装。

二、施工组织管理机构见附图一：三、施工进度计划网络见附图二：四、施工准备4.1三通一平轧钢车间的三通一平工作在开工前必须基本结束，水、电及道路基本形成，具备进场条件。

4.2生产、大临设施4.2.1砼搅拌站拟建二座30m ；大面积回填土施工，米用土方车运土，人工配合推土机整平，压路机压实。

小面积回填土施工，采用人工运土、整平，蛙式打夯机夯实。

基础深度超过6m,要做基坑支护。

基础较深时，基础四周卸荷，卸荷宽度和深度均为4~ 5m如果基础很深时，如10m左右，则采用内支撑，基坑深度小于6m时,不作支护。

热轧带钢生产车间布置设计分析热轧带钢简介以板坯或钢锭为原料用热轧方式生产各种中厚钢板、薄钢板和带钢的轧钢车间设计。

热轧板带钢车间设计范围包括中厚板车间设计、连续热轧宽带钢车间设计、施特克尔(炉卷)带钢轧钢车间设计和热轧窄带钢车间设计。

除了以上四类板带轧钢车间外，尚有叠轧薄板车间和行星轧板车间。

工艺流程热轧宽带钢主要生产工艺流程是板坯经加热后由粗轧机组及精轧机组制成带钢。

从精轧最后一架轧机出来的热钢带通过层流冷却到设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线加工而成为钢板、平整卷及纵切钢带产品的过程。

设备构成主体、加热炉、推钢机、出钢机、粗轧机组（四机架）、飞剪、精轧机组（七机架连轧）、卷取机、吊车、精整机组（开卷机、矫直机、剪切机、张力卷取机等）。

在进行车间设计时主要是轧机型式和轧机组成的选择，同时从设备的可靠性、产品质量、维修方便、设备结构、外形和机组重量等因素进行比较和选择。

主要轧钢机有中厚钢板轧机、热轧宽带钢轧机、施特克尔(炉卷)带钢轧机和热轧窄带钢轧机。

(1)中厚钢板轧机。

有二辊式、三辊劳特式、四辊式。

轧机布置型式主要有单机架、双机架型式。

现代的中厚板车间设计均采用四辊式轧机，按产品和产量的不同选用单机架或双机架组成，最佳型式是粗轧机和精轧机，均为四辊轧机并顺列布置。

(2)热轧宽带钢轧机。

指辊身长度不小于1000mm的热轧带钢轧机，世界上建设最多的为1500～1800mm和2000～2300mm热轧带钢轧机，最大的达2690mm。

按粗轧机的型式和组成有半连续式、3／4连续式和连续式三种热轧宽带钢轧机。

(3)施特克尔带钢轧机。

主要用于轧制不锈钢、硅钢等难变形金属。

该轧机的特点是在轧机入口和出口设有带卷筒的加热保温炉，用以保持带钢轧制温度，因此在中国称炉卷轧机。

现代的施特克尔带钢车间，一般由一架四辊式可逆式万能粗轧机和一架四辊可逆式精轧机组成。

轧机后设有带钢冷却设备、卷取机和钢板剪切设备。

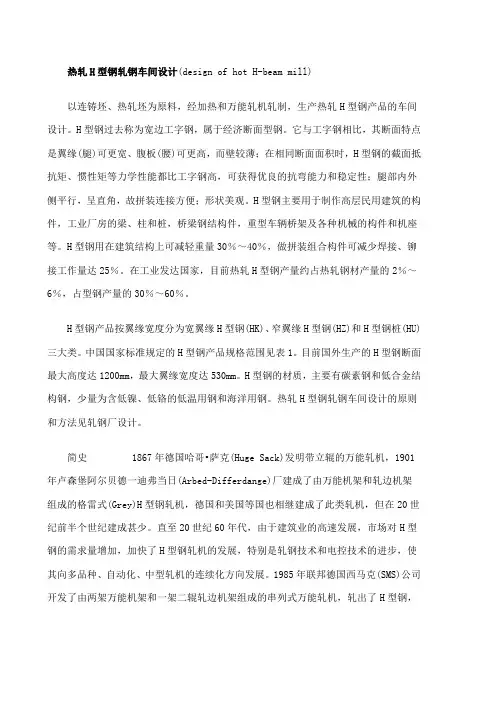

热轧H型钢轧钢车间设计(design of hot H-beam mill)以连铸坯、热轧坯为原料，经加热和万能轧机轧制，生产热轧H型钢产品的车间设计。

H型钢过去称为宽边工字钢，属于经济断面型钢。

它与工字钢相比，其断面特点是翼缘(腿)可更宽、腹板(腰)可更高，而壁较薄；在相同断面面积时，H型钢的截面抵抗矩、惯性矩等力学性能都比工字钢高，可获得优良的抗弯能力和稳定性；腿部内外侧平行，呈直角，故拼装连接方便；形状美观。

H型钢主要用于制作高层民用建筑的构件，工业厂房的梁、柱和桩，桥梁钢结构件，重型车辆桥架及各种机械的构件和机座等。

H型钢用在建筑结构上可减轻重量30％～40％，做拼装组合构件可减少焊接、铆接工作量达25％。

在工业发达国家，目前热轧H型钢产量约占热轧钢材产量的2％～6％，占型钢产量的30％～60％。

H型钢产品按翼缘宽度分为宽翼缘H型钢(HK)、窄翼缘H型钢(HZ)和H型钢桩(HU)三大类。

中国国家标准规定的H型钢产品规格范围见表1。

目前国外生产的H型钢断面最大高度达1200mm，最大翼缘宽度达530mm。

H型钢的材质，主要有碳素钢和低合金结构钢，少量为含低镍、低铬的低温用钢和海洋用钢。

热轧H型钢轧钢车间设计的原则和方法见轧钢厂设计。

简史 1867年德国哈哥•萨克(Huge Sack)发明带立辊的万能轧机，1901年卢森堡阿尔贝德一迪弗当日(Arbed-Differdange)厂建成了由万能机架和轧边机架组成的格雷式(Grey)H型钢轧机，德国和美国等国也相继建成了此类轧机，但在20世纪前半个世纪建成甚少。

直至20世纪60年代，由于建筑业的高速发展，市场对H型钢的需求量增加，加快了H型钢轧机的发展，特别是轧钢技术和电控技术的进步，使其向多品种、自动化、中型轧机的连续化方向发展。

1985年联邦德国西马克(SMS)公司开发了由两架万能机架和一架二辊轧边机架组成的串列式万能轧机，轧出了H型钢，使串列式万能轧机向经济型方向发展。

热轧棒材车间工艺设计摘要本设计为热轧棒材车间工艺设计。

产品为Φ22的热轧不锈钢，主要钢种为1Cr13，优质碳素结构钢，低合金钢，产品质量执行国家标准。

根据成品规格选择尺寸为210mm×210mm×6000mm的连铸坯为原料，加热炉为三段步进梁式加热炉。

本设计采用全连续轧制生产工艺，全线共有轧机22架，其中粗轧机6架，中轧机6架，预精轧机6架，精轧4架。

终轧最大轧制速度为10m/s。

设计中采用的孔型系统为：箱（1#）—方箱（2#）—椭（3#）—圆（4#）—椭（5#）—圆（6#）—椭（7#）—圆（8#）—椭（9#）—圆（10#）—椭（11#）—圆（12#）—椭（13#）—圆（14#）—椭（15#）—圆（16#）—椭（17#）—圆（18#）—椭（19#）—圆（20#）—椭（21#）—圆（22#）。

关键词：工艺设计，热轧棒材，型钢，连铸坯Process Design of hot rolled bar WorkshopAbstractThis is the technology design for hot rolled bar workshop . The size of the product is Φ22 with the major steel grade of the stainless steel ,the carbon constructional quality steel or the low alloyed steel.And we carry out national standard during the production .According to the size of product we use the concast billets with the size of 210mm×210mm×6000mm for the raw material and the Walking Beam Heating Furnace . We use continuous rolling technology ，there is 22 mill in common ,6 for roughing mill ,6 for medium mill ,6 for beforehand finishing mill，6 for finishing mil . The largest end mill speed is about 10m/s .In the production of steel rolling we use the pass system of chest －square－ellipse－circle －ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle－ellipse－circle．Key words：process design，hot rolled ribbed bar，shape steel ，concast bil目录1 热轧棒材概述 (1)1.1 热轧棒材的产品概况 (1)1.2 1Cr13介绍 (3)1.2.1 1Cr13标准 (3)1.2.2 特性及适用范围 (3)1.2.3 1Cr13热处理工艺 (3)1.2.4 1Cr13特性 (4)1.2.5 1Cr13管材生产制造 (4)1.2.6 1Cr13、3Cr13用途 (4)2 典型产品轧制工艺制定 (5)2.1 生产工艺流程图 (5)2.2 坯料的选择 (5)2.3 坯料及成品尺寸 (6)2.4 坯料表面预处理 (7)2.4.1 表面缺陷清理 (7)2.4.2 表面氧化铁皮清除 (7)2.5 加热制度的制定 (8)2.5.1 加热目的 (8)2.5.2 加热温度 (8)2.5.3 加热速度 (9)2.5.4 加热时间 (9)3 主要设备参数 (10)3.1 步进梁式加热炉 (11)3.2 步进梁高压水除鳞设备 (11)3.3 粗轧机组 (12)3.4 中轧机组 (12)3.5 精轧机组 (12)3.6 剪切机 (13)3.7 两组水冷却箱 (13)3.8 850吨冷剪切机 (13)4 典型产品的工艺设计 (14)4.1 孔型及孔型设计的概念 (14)4.2 孔型设计的内容 (14)4.3 孔型设计的要求 (14)4.4 孔型设计的基本原则 (15)4.5 孔型系统分析与选择 (16)4.5.1 孔型系统的分析 (16)4.5.2 孔型系统的选择 (17)4.6 延伸系数的确定 (18)4.6.1 轧制道次的确定 (18)4.7 各孔型尺寸计算 (19)4.7.1 圆孔型系统的设计 (19)4.7.2 椭圆孔型系统的设计 (22)4.7.3 箱型孔孔型系统的设计 (25)4.8 连轧常数的计算 (27)5 力能参数计算 (29)5.1 各机组的温度制度 (29)5.2 轧制力及力矩的计算 (30)5.3 轧制力矩的计算 (35)6 设备能力校核 (37)6.1 咬入能力校核 (37)6.1.1 咬入条件 (37)6.1.2 咬入能力校核 (37)6.2 轧辊强度校核 (40)6.2.1 粗轧机组轧辊强度校核 (42)6.2.2 中轧机组轧辊强度校核 (44)6.3 电机能力校核 (45)6.3.1 轧制力矩 (45)6.3.2 附加摩擦力矩 (46)6.3.3 空转力矩： (46)6.3.4 电机能力校核 (47)7 环境保护及综合利用 (48)7.1 轧钢厂的环境保护 (48)7.2 节能和综合利用 (50)7.2.1 轧钢厂的节能 (50)7.2.2 轧钢厂的综合利用 (51)专题 (53)致谢 (87)参考文献 (88)附录1 (90)1 热轧棒材概述1.1 热轧棒材的产品概况近20年是我国型钢生产技术飞速发展的20年。

线材轧钢工程车间平面布置
一、一般规定
1、总图布置应考虑轧钢车间与上游连铸车间的衔接，宜采用辊道运输的方式输送连铸坯，紧凑布置。

2、车间工艺布置应满足生产工艺要求，流程畅通，布局合理，操作方便；对预留发展的车间，应预留设备、设施的布置场地。

二、主车间布置
1、设备布置宜紧凑，应留有设备安装、操作、检修空间和安全通道等。

2、主轧线设备应采用高架平台布置。

高架平台布置相对于车间±0.0m地坪，平台标高宜为＋5.0m。

平台下应用于设置液压润滑站等设施。

3、主厂房起重机的轨面标高及起重量应按设备高度、设备检修要求、坯料成品的堆放能力和运输条件等确定。

起重机数量应根据车间生产能力确定。

4、单线轧制的线材车间主轧跨跨度宜为24m，双线轧制的线材车间主轧跨跨度宜为27m～30m。

5、坯料库、中间库和成品库的面积应保证正常生产需要。

坯料库存放量根据车间的热装热送率宜为2d～5d，没有全厂性成品仓库的线材车间，成品库存放量不宜少于7d。

三、辅助设施布置
1、主电室宜布置在轧机传动侧，生产线较长或设施分散时，可分区布置若干电气室。

2、轧辊间应靠近主轧跨，宜布置在轧机操作侧。

3、水处理设施应靠近车间集中布置。

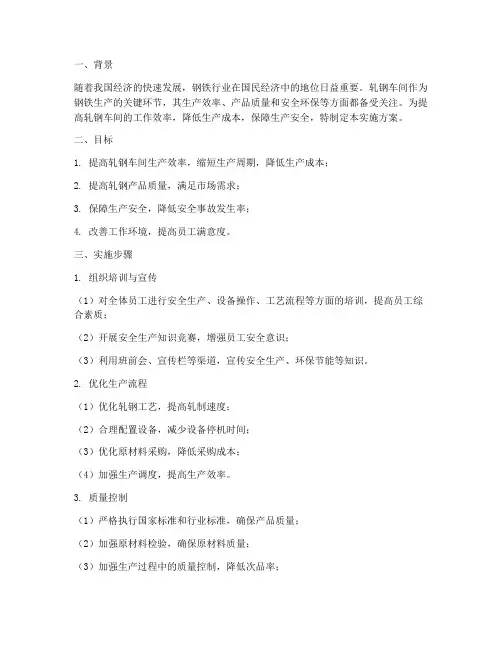

一、背景随着我国经济的快速发展，钢铁行业在国民经济中的地位日益重要。

轧钢车间作为钢铁生产的关键环节，其生产效率、产品质量和安全环保等方面都备受关注。

为提高轧钢车间的工作效率，降低生产成本，保障生产安全，特制定本实施方案。

二、目标1. 提高轧钢车间生产效率，缩短生产周期，降低生产成本；2. 提高轧钢产品质量，满足市场需求；3. 保障生产安全，降低安全事故发生率；4. 改善工作环境，提高员工满意度。

三、实施步骤1. 组织培训与宣传（1）对全体员工进行安全生产、设备操作、工艺流程等方面的培训，提高员工综合素质；（2）开展安全生产知识竞赛，增强员工安全意识；（3）利用班前会、宣传栏等渠道，宣传安全生产、环保节能等知识。

2. 优化生产流程（1）优化轧钢工艺，提高轧制速度；（2）合理配置设备，减少设备停机时间；（3）优化原材料采购，降低采购成本；（4）加强生产调度，提高生产效率。

3. 质量控制（1）严格执行国家标准和行业标准，确保产品质量；（2）加强原材料检验，确保原材料质量；（3）加强生产过程中的质量控制，降低次品率；（4）加强成品检验，确保产品符合市场需求。

4. 安全生产（1）加强设备维护保养，确保设备安全运行；（2）定期开展安全检查，及时发现并消除安全隐患；（3）严格执行操作规程，杜绝违章作业；（4）加强员工安全教育培训，提高员工安全意识。

5. 环保节能（1）加强节能减排宣传教育，提高员工环保意识；（2）优化生产工艺，降低能源消耗；（3）加强设备管理，提高能源利用效率；（4）加强废水、废气处理，确保达标排放。

四、考核与奖惩1. 制定考核标准，对各部门、各岗位进行绩效考核；2. 对完成目标较好的部门和个人给予奖励，对未完成目标或发生安全事故的部门和个人进行处罚；3. 定期召开工作总结会议，分析存在问题，改进工作方法。

五、实施时间本实施方案自发布之日起实施，为期一年。

六、总结通过本实施方案的实施，力争在一年内实现轧钢车间生产效率、产品质量、安全生产、环保节能等方面的提升，为我国钢铁行业的发展贡献力量。

摘要随着造船、石油、天然气运输管道等行业的迅猛发展，对超宽、高精度的中厚板需求量大大增加。

为了面对社会各个行业对板材的大量需求和国外优质产品的竞争，以及满足我国对中厚板的需求，特别设计了该生产线。

这条生产线的年设计能力为200万吨，典型产品规格：22.5×2500mmA36。

本次设计采用传统的生产工艺和现代最先进的新型轧机，并与许多新技术系统相结合来保证生产高精度中厚板，从而使产品在质量、精度等各方面都居于世界先进水平。

设计内容主要包括：中厚板生产现状与发展综述、产品方案与金属平衡制定、设备选择及参数确定、工艺流程制定、典型产品压下规程设计、板型控制等。

另外该设计附有车间平面布置图一张。

关键词: 中厚板，CVC轧机，压下规程，高精度轧制目录摘要 (1)目录 (2)1 绪论 (5)1.1国内中厚板生产的发展历史 (5)1.2中厚钢板生产的发展趋势 (6)1.3本设计目的与内容 (7)2 产品大纲与金属平衡 (8)2.1产品大纲 (8)2.1.1 产品大纲 (8)2.1.2 技术要求 (9)2.2.金属平衡 (10)3 设备选择及参数确定 (12)3.1宽厚板轧机选择 (12)3.1.1 新型轧机 (12)3.1.2 轧机选择 (14)3.2辅助设备选择 (15)3.2.1 加热设备选择 (15)3.2.2 炉型确定 (15)3.2.3 产量计算 (16)3.2.4 炉子尺寸确定 (16)3.3斜刃剪的选择 (17)3.3.1 斜刃剪的形式 (17)3.3.2 主要技术参数 (17)3.4矫直设备选择 (18)3.5冷床的选择 (20)3.5.1 冷床结构和形式 (20)3.5.2 冷床主要技术参数 (21)3.6起重运输设备选择 (22)3.6.1 辊道形式 (22)3.6.2 辊道主要技术参数 (22)3.6.3 起重机的选择 (22)3.6.4 起重机的主要参数 (23)3.7热处理设备选择 (23)4 生产工艺流程与轧制规程制定 (24)4.1坯料选择 (24)4.1.1 原料的种类 (24)4.1.2 原料的材质 (24)4.1.3 原料的设计 (24)4.1.4 原料表面的缺陷清理 (25)4.2坯料加热 (25)4.2.1 加热的目的 (25)4.2.2 钢的加热温度 (25)4.2.3 钢的加热速度 (26)4.2.4 钢的加热制度 (26)4.3钢的轧制 (26)4.4钢板精整 (28)4.5板形控制 (28)4.6轧制规程设计 (29)4.6.1 轧制道次 (29)4.6.2 各道次压下量分配 (29)4.6.3 速度制度 (32)4.6.4 温度制度 (33)4.6.5 力能参数计算 (33)4.7典型产品22.5×2500MM A36厚板生产压下规程设计 (35)5 轧制图表和年产量计算 (39)5.1轧制图表 (39)5.1.1 研究轧机工作图表的意义 (39)5.1.2 轧制图表的基本形式及其特征 (39)5.2年产量的计算 (40)5.2.1 轧机小时产量计算 (40)5.2.2轧钢机平均小时产量 (41)5.2.3 年产量的计算 (43)5.2.4 影响轧机产量的因素 (44)结论 (45)致谢 (47)参考文献 (49)1 绪论中厚板的需求主要集中在建筑、锅炉、机械、造船、石油、电力等行业，产品类别有汽车板、锅炉板、合金结构板、造船及采油平台钢板、油气输送管线用钢板等。

年产160万吨的中厚板厂车间设计摘要本设计是以唐山地区为条件，设计了年产量160万吨的4100mm中厚板厂，分析了在唐山地区建造新的中厚板厂的可行性和必要性。

结合设计条件及年产量要求完成了10个产品品种、10个产品规格的产品方案表和金属平衡表。

以钢种为Q195的连铸坯（500mm×1500mm×4100mm）轧制中厚板，典型产品规格为40mm×3100mm，整个设计分十一章进行详细讲解，第一章为中厚板的国内外发展概况及建厂可行性分析，总结了当前世界上中厚板生产技术的先进水平，包括设备、技术及理念等，然后详细进行了建厂的可行性分析；第二、三章是对设计任务、生产品种及工艺流程进行了确定，制定了产品方案和生产工艺；第四、五章介绍了车间平面布置，确定设备的间距、生产流线及设施面积的计算；第七章进行力能参数的计算，内容包括轧制表的计算、工具设计及强度校核；第八章进行主辅设备选择，根据产品的要求，合理的确定设备参数；第九章是对车间产量进行了计算，包括各设备的生产能力、车间平均小时生产能力及车间年生产能力；第十章编制了技术经济指标，确定了车间内各项设备、原材料、动力等利用程度的指标。

最后根据设计参数，绘制出了车间平面布置图。

关键词中厚板；车间设计；生产工艺Abstract This design that take the Tangshan area as a condition，has designed the annual yield of 1，6 million tons 4100mm new medium and heavy plate factory，analysed the feasibility and necessity of the construction of a new plate factory in Tangshan area. Combined design conditions and the requirements of annual yield，the design completes 10 product varieties，10 product specifications and metal balance sheet table. A cogged ingot (500mm × 1500mm × 4100mm) of Q195 is used for the rolling medium plate，and a typical product specifications is 40 mm ×3100mm.This design involves eleventh chapters，the first chapter describes the products，equipments and the developing situations of main medium plate enterprises about the internal and external. The plans of the products，the sorts of the products，the process flow and technological demand are described in the second and third chapter. The fourth and fifth chapter is about the plane dispose of the workshop，fixing the space between flown line and the equipment areas. The senventh chapter is about the calculation of the steel rolling，equipment capability，tool designing and intensionverifying. The eighth chapter is about the choice of mostly and assistant equipment which according to equipment parameter. The outputs of workshop，which involve the average output of per hour and the whole year outputs were calculated in the ninth chapter. The tenth chapter is about the technical and economic targets including the use of equipments，raw materials and power. At last，the layout of workshop was drawed according to designing parameters.Key words medium plate ；Workshop designing；Production technics1 总论中厚板主要用于建筑工程、机械制造、容器制造、造船、桥梁等行业，并且随着国民经济建设其需求量非常之大，范围也十分广。
