精选-《电工基础》期末试卷(含参考答案)

电工基础试题及答案期末一、单项选择题（每题2分，共20分）1. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A2. 电流的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C3. 电压的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：B4. 电功率的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：D5. 电容器的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 伏特D. 安培答案：A7. 交流电路中，电感的单位是：A. 欧姆B. 亨利C. 伏特D. 安培答案：B8. 交流电路中，电容的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A9. 交流电路中，阻抗的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 直流电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A二、多项选择题（每题3分，共15分）1. 电路的基本组成部分包括：A. 电源B. 负载C. 导线D. 开关答案：A, B, C, D2. 以下哪些是直流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：A, B3. 以下哪些是交流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：C, D4. 电路中，以下哪些因素会影响电阻的大小：A. 材料B. 长度C. 横截面积D. 温度答案：A, B, C, D5. 电路中，以下哪些因素会影响电感的大小：A. 线圈的匝数B. 线圈的直径C. 线圈的材质D. 线圈的磁芯材料答案：A, B, D三、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的________。

答案：阻值2. 电流通过电阻时，电阻会产生________，其大小与电流的平方成正比。

《电工基础》期末考试（卷A卷B/附答案）《电工基础》期末考试卷A （附答案）一、选择题。

（2分X 10=20分）1.电路的三种工作状态是（）。

A有载、开路和短路 B 满载、过载和欠载C开路、满载和短路 D 断路、负载和满载2.电路的每个分支叫支路，一条支路流过（）电流。

A 一个B大小相同的C频率相同的D相位相同的3.图示电路中，U B为（）A -16VB 4VC -4VD 16VE4.电压和电流的参考方向可以任意选定，互不相关。

但有时为了分析方便，可采用关联参考方向。

所谓关联参考方向是指（）选的相同。

A电压和电流的大小 B 电压和电流的参考方向C电压和电流的频率 D 电压和电流的相位5.图示电路中，E1=E=R=4V,R1=R2=R=R,则A点电位U A为（）A 2VB 1VC 3V2V36.交流电的有效值是根据（）原理来确定的。

A 电阻之和B 回路电压C 电流的热效应D 电容和电感7.以支路电流为电路的独立变量，列出KCL和KVL方程，求解电路中电流的方法叫（）。

A回路电压法B节电电压法C支路电流法D回路电流法8. RC电路的时间常数为（）。

A R+CB R-C C R/CD RC9.变压器是根据电磁感应原理制成的一种静止电器。

它可用来把某一数值的交变电压或电流变换为（数值的交变电压或电流。

A有效值相同的B振幅相同C相位相同D频率相同10.在三相交流电路中，若U I分别为该电路的线电压和线电流，以下关系式正确的是（）A. P = IU cos（I）B. P = V3IU sin（I）C. P = 3IUD. P =^IU cos（I））的另二、简答题。

（本题共10分）1.我国规定高压供电的工业企业的功率因数不能低于多少？其它单位的功率因数也不能低于多少？功率因数低有哪些危害？如何提高功率因数？2.简述高压输电的好处。

三、综合分析计算题。

（本题共70分）1. （15分）电路如图所示。

（1）求图示电路的U ；（2）求1 V电压源功率，并指出是吸收还是供出功率;（3）求1 A电流源功率，并指出是吸收还是供出功率。

电工基础期末试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A4. 电路中电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A5. 电路中功率的单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：A6. 电路中电流通过电阻时，电阻两端的电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A7. 在串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和D. 各电阻倒数之积答案：A8. 在并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻小于任何一个电阻D. 总电阻大于任何一个电阻答案：C9. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D10. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压等于相电压答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分：A. 电源B. 负载C. 开关D. 导线答案：A, B, C, D2. 电路中常用的基本定律包括：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C3. 以下哪些是电路中常见的电源：A. 干电池B. 交流发电机C. 太阳能电池D. 超级电容器答案：A, B, C4. 以下哪些是电路中常见的负载：A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C, D5. 以下哪些是电路中常见的开关：A. 空气开关B. 继电器C. 晶体管D. 保险丝答案：A, B, C三、填空题（每空1分，共20分）1. 电路中电流的国际单位是________。

电工基础期末试题A卷及答案《电工基础》期末考试题（A卷）一、填空题（每空格1 分共28 分）1、在直流电路中电流和电压的和都不随时间变化。

2、随按规律变化交流电称为正弦交流电。

3、频率用字母表示，单位是。

4、三相电源的三相绕组未端联接成一个公共端点叫做用字母表示。

5、家居生活所用的电为交流电，其电压有效值为伏。

6、安全电压是伏。

7、我国三相四线制供电系统中U线= 380V,U相= V。

8、对称三相电动势有效值相等，相同，各相之间的相位差为。

9、三相电路中的三相负载可分为三相负载和三相负载良种情况。

10、交流电的三要素是指、、。

11、当线圈中电流增加时，自感电流与线圈中电流方向，其判定的依据是定律。

12、电路由、、连接导线与控制设备组成。

13、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为Ω。

14、有5个10Ω的电阻并联，再和10Ω的电阻串联，总电阻是。

15、一只“UN=220V、P=1000W”的电炉，每天工作4h，该电炉每天耗电KWh。

16、判断载流导体产生的磁场方向用定则，判断载流导体在磁场中的受力方向用定则。

二、判断题（每小题3分共21分）17、纯电感线圈对直流电来说，相当于短路。

（）18、在低压配电系统中，标准电压规定线电压为380V，相电压为220V。

（）19、电器设备功率大，功率因数当然就大，降低功率因数，对保证电力系统的经济运行和供电质量十分重要。

（）20、铁芯内部环流称为涡流，涡流所消耗的电功率，称为涡流损耗。

（）21、用万用表测得交流的数值是平均数。

（）22、变压器可以改变各种电源的电压。

（）23、异步电动机的转速与旋转磁场的转速相同。

（）三、单项选择题：（每小题3分，共30 分）24、相同的电池，电灯甲由两个电池串联后供电，电灯乙由两个电池并联后供电，两灯（）Ａ、一样亮Ｂ、甲灯亮Ｃ、乙灯亮Ｄ、不能确定25、在电磁感应现象中，感应电流的磁场的方向总是（）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率26、以下元件，具有滤波功能的是（）Ａ、电阻Ｂ、电感Ｃ、电容Ｄ、二极管27、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（）度。

载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 __________________________________ ，功率因数最大等于 ______________ <《电工基础》期 末 试卷班班级: i 题号-一一-二二-三四总分得分V，相电压是 V , 1、 目前我国低压三相四线制供电线路供给用户的线电压是 频率 _________ 。

2、 已知交流电压 u=100Sin （314t-45 o ）V ，则该交流电压的最大值 U m 频率f ________ ，角频率 _____________ ，周期T ________ ，当t 0.01s 时，交流电压的瞬时值u ，角频率 ，初相位°3、姓名:为4、一个电感为100mH 电阻可不计的线圈接在 线圈中的电流瞬时值表达式是 _____________ 初相为0）,有效值U7、如果对称三相交流电路的 U 相电压U u 311 sin （ 314 t 30 ）V ,那么其余两相电压分别为：U V ____________________ 、u W ______________________________ c 8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有 II. _____________ I YL ,巳= __________ P Y 。

9、三相照明电路负载必须采用 _____________ 接法，中线的作用是 ________________________ 。

10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为 380 V 时，负载应作 ____________ 连接；当三相电源的线电压为 220 V 时，负载应作 __________ 连接。

11、为防止发生触电时间，应注意开关一定要接在 ____________________ 上，此外电气设备还常 用和两种防护措施。

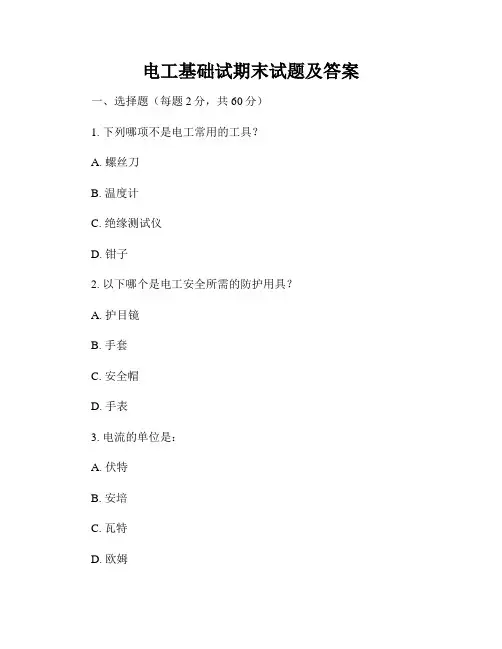

电工基础试期末试题及答案一、选择题（每题2分，共60分）1. 下列哪项不是电工常用的工具？A. 螺丝刀B. 温度计C. 绝缘测试仪D. 钳子2. 以下哪个是电工安全所需的防护用具？A. 护目镜B. 手套C. 安全帽D. 手表3. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆4. 阻力的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特5. 以下哪项是电阻的主要特性？A. 电流B. 电力C. 电压D. 温度6. 电流的流动方向是由：A. 阳极到阴极B. 阴极到阳极C. 高压到低压D. 低压到高压7. 以下哪项是理想导体的特点？A. 电阻为零B. 阻力恒定C. 电流受限D. 导电性差8. 下列哪个是交流电的特点？A. 方向不变B. 电压和电流方向周期性变化C. 电流方向不变，电压方向周期性变化D. 电流和电压方向都不变9. 电流的大小可以通过以下哪个物理量计算？A. 电阻和电压B. 电阻和功率C. 电压和功率D. 电压和电阻10. 以下哪个是直流电的特点？A. 方向不变B. 电压和电流方向周期性变化C. 电流方向不变，电压方向周期性变化D. 电流和电压方向都不变二、判断题（每题2分，共20分）1. 电流的单位是安培。

（）2. 电阻的主要特性是电流。

（）3. 导体的电阻恒定，不随温度变化。

（）4. 电流的流动方向是由低压到高压。

（）5. 直流电的电压和电流方向都不变。

（）三、填空题（每空2分，共20分）1. 电阻的计量单位是__欧姆__。

2. 用于测量电流的仪器是__安培表__。

3. 当电阻增加时，电流将__减小__。

4. 电流流动的路径被称为__回路__。

5. 电路中，串联连接的电阻电压__相加__。

四、简答题（每题10分，共40分）1. 请简要解释电阻和导体之间的区别。

答：电阻是指物质阻碍电流流动的程度，其单位为欧姆。

导体是指电流能够自由流动的物质，具有较低的电阻值。

在导体中，电子可以自由移动，因此电流可以顺利通过。

电工基础期末考试题及答案大全第一部分：选择题1. 下列哪个元件是交流电路中常用的元件？A）电容器B）电感器C）电阻器D）二极管2. 哪个单位用于衡量电流？A）伏特B）安培C）欧姆D）瓦特3. 哪个定律描述了电压、电流和电阻之间的关系？A）安培定律B）基尔霍夫定律C）欧姆定律D）法拉第定律4. 在串联电路中，电流的特性是什么？A）平行B）分流C）平行且分流D）串联5. 哪种电力线的颜色代表中性线？A）红色B）蓝色C）黄色D）白色6. 下列哪种工具适合测量电流？A）电压表B）电流表C）绝缘测试仪D）接地测试器7. 在电路中，电力线的主要功能是什么？A）控制电流B）支持电荷流动C）产生电压D）阻止电流8. 哪个元件用于保护电路免受过载和短路的损害？A）继电器B）电感器C）保险丝D）开关9. 哪个元件主要用于将交流电变成直流电？A）电阻器B）二极管C）电容器D）电感器10. 下列哪种电器设备属于“高风险”类别？A）电灯B）电视机C）电冰箱D）电热水器第二部分：填空题11. 电流计量单位是________。

12. 电阻通常使用的单位是________。

13. 电容是以________为单位进行计量的。

14. 在电路中，电阻的符号是________。

15. 电导率的单位是________。

第三部分：判断题16. 电流的方向是从正极到负极。

（是/否）17. 交流电和直流电的唯一区别在于电流的方向。

（是/否）18. 在并联电路中，电压在各个分支上保持不变。

（是/否）19. 电阻器是用来控制电流大小的。

（是/否）20. 三角形电路图表示电路中的电容器。

（是/否）第四部分：简答题21. 简要解释并联电路和串联电路的区别。

22. 解释欧姆定律，并给出其公式。

23. 简述直流电和交流电的区别。

24. 电压表和电流表分别是用来测量什么的？25. 简述开关的作用和不同类型的开关。

答案：1. A）电容器2. B）安培3. C）欧姆定律4. D）串联5. B）蓝色6. B）电流表7. B）支持电荷流动8. C）保险丝9. B）二极管10. D）电热水器11. 安培12. 欧姆13. 法拉14. R15. 西门子16. 否17. 是18. 否19. 是20. 否21. 并联电路中，电流进入电路后会分流到各个分支中，分流后的电流再合流回到电流源；而串联电路中，电流依次通过电路上的各个元件，元件的两端电压相加等于总电压。

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

2O5KDBN0tI3、随 时间 按 正弦规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 iu 表示。

2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示 时间，纵坐标表示 电压瞬时值 。

2O5KDBN0tI6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒>完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

2O5KDBN0tI8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

2O5KDBN0tI13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

2O5KDBN0tI14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

《电工基础》期 末 试卷一、填空题（共30分，每空格1分）1、目前我国低压三相四线制供电线路供给用户的线电压是 V ，相电压是 V ，频率 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =，有效值U = ，频率f = ，角频率ω= ，周期T = ，当0.01t s =时，交流电压的瞬时值u = ，初相位0ϕ= 。

3、图1所示波形，已知f=50HZ ，则电流的解析式 为 。

图14、一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 ，线圈中的电流瞬时值表达式是 ，无功功率Q L = 。

(设电压初相为0)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 ；当V 2的读数为8V 时，方框中的元件为 ；当V 2的读数为2V 时，方框中的元件为 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 ，功率因数最大等于7、如果对称三相交流电路的U 相电压,)30314sin(311V t u U ︒+=那么其余两相电 压分别为：V u 、=Wu 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I YL I ,△P = YP 。

9、三相照明电路负载必须采用 接法，中线的作用是 。

10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为380 V 时，负 载应作 连接；当三相电源的线电压为220 V 时，负载应作 连接。

11、为防止发生触电时间，应注意开关一定要接在 上，此外电气设备还常 用 和 两种防护措施。

二、选择题（（共15分，每空格1分））1、若电路中某元件两端的电压u =36sin(314t-180º)V ，电流i =4sin(314t+180º)A ，则该元件是 （ ）A ．电阻B ．电感C ．电容D ．无法判断2、在纯电容电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定3、如图3所示，给出了电压和电流的相量图，从相量图可知（ ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30°4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（ ）Ω。

《电工基础》期末考试题及答案一.填空题（每空格1分）1.发现有人触电后，首先要设法切断。

__________________________________ （答案：电源）2 .纯电阻电路是最简单的交流电路，它是由______ 电源和元件组成。

空1答案：交流空2答案：电阻3 .电荷在电路中有规则的形成电流。

__________________________________ 哼案：定向移动）4 .电荷之间的相互作用是通过发生的。

__________________________________ （答案：电场）5∙电动势的方向规定为在电源内部由_________ 极指向极。

空1答案：负空2答案：正6.均匀导体的电阻与导体的长度成___________ ，与导体的横截面积成，与材料性质有关，而且还与有关。

空1答案：正比空2答案：反比空3答案：温度二.单项选择题（每题2分）1 .电路元件中电源的作用是（）.A..输送电能B∙控制电路C.提供电能D.消耗电能2 .用电压表测得电路端电压为零，这说明（）.A•外电路断路B•外电路短路—）C•外电路上电流比较小D•电源内电阻为零3 .电源电动势是2V，内电阻是0.1Q，当外电路断路时，电路中的电流和端电压分别是O.A.0、2V（正确笞案）B-20A'2VC-20A'0D-0'04 .下列说法错误的是（）。

A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流I5 .导体的电阻是导体本身的一种性质，以下说法错误的是（）A.和导体截面积有关B.和导体长度有关C和环境温度无关（1—）D.和材料性质有关6 .串联电路中______ 处处相等。

（）A.电压B.电流IC.电阻D.电位7 .以下学习文具中，通常情况下属于导体的是OA.小刀I 18 .塑料三角板C.帆布笔袋D.橡皮8 .下列用电器中，利用电流热效应工作的是（）。

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随 时间 按 正弦 规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。

6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_316、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。

电工基础期末考试题及答案解析一、选择题1. 电阻是流经导体时产生的电流阻碍力，其单位是：A. 安培B. 伏特C. 静电单位D. 欧姆（Ω）答案：D2. 断路器用于保护电路中的设备免受过电流和短路的损害，以下哪种情况会引起断路器跳闸？A. 过电流B. 短路C. 过载D. 以上都是答案：D3. 在直流电源中，正负极之间的电压称为：A. 线电压B. 相电压C. 电位差D. 输出电压答案：C4. 在电路中，若两个电阻串联，其等效电阻的计算公式是：A. R1 + R2B. R1 - R2C. 1/R1 + 1/R2D. R1 × R2答案：A5. 交流电的频率是指：A. 电流的大小B. 电压的方向C. 电压和电流的振荡次数D. 电源的功率答案：C二、填空题1. 电流的单位是________。

答案：安培（A）2. 电阻的单位是________。

答案：欧姆（Ω）3. 一个电路中总共有5个电阻，分别是10Ω、20Ω、30Ω、40Ω和50Ω，将它们串联后的等效电阻为________Ω。

答案：1504. 一个电路中总共有5个电阻，分别是10Ω、20Ω、30Ω、40Ω和50Ω，将它们并联后的等效电阻为________Ω。

答案：3.335. 交流电的标准频率是________Hz。

答案：50三、简答题1. 请简要说明电路中串联和并联的区别。

答案：串联是指将电路中的两个或多个电阻或电器连接在同一路径上，电流依次通过它们，而并联是指将电路中的两个或多个电阻或电器的一端连接在一起，另一端连接在一起，电流同时流过它们。

串联时，总电阻等于各电阻之和；并联时，总电阻等于各电阻的倒数之和的倒数。

2. 请简要解释过载和短路的概念，并说明它们对电路和设备的影响。

答案：过载是指在电路中传送的电流超过设计或设备所能承受的额定电流，会导致电路过热、熔断或设备损坏。

短路是指电路中由于线路的接触不良或其他原因导致电流绕过负载直接流回电源，会引发电路中断、设备烧坏或引起火灾。

电工基础期末考试题及答案一、选择题1. 电流的单位是：a. 欧姆b. 安培c. 伏特d. 瓦特答案：b. 安培解析：电流是电荷的流动，在国际单位制中，电流的单位是安培（A）。

2. 直流电流的方向是：a. 固定不变的b. 随时间变化的c. 随负载变化的d. 随电源变化的答案：a. 固定不变的解析：直流电流的方向是固定不变的，因为直流电源的正负极性是固定的。

3. 电流在电路中的路径是：a. 从负极到正极b. 从正极到负极c. 只在电源内部流动d. 只在电阻器内部流动答案：a. 从负极到正极解析：根据电流的流动方向约定，电流从负极（低电势端）流向正极（高电势端）。

4. 电阻的单位是：a. 安培b. 瓦特c. 欧姆d. 焦耳答案：c. 欧姆解析：电阻是对电流流动的阻碍，其单位是欧姆（Ω）。

5. 电压的单位是：a. 安培b. 瓦特c. 欧姆d. 伏特答案：d. 伏特解析：电压表示电势差，是电荷在电路中移动时受到的力的大小，其单位是伏特（V）。

二、填空题1. 欧姆定律可以表示为U = _______。

答案：IR解析：欧姆定律是描述电阻、电流和电压之间关系的公式，可以表示为U = IR，其中U表示电压，I表示电流，R表示电阻。

2. 如果一个电路中有2个电阻器，阻值分别为4欧姆和6欧姆，它们串联连接在电源上，电流为2安培，则总电压为 _______ 伏特。

答案：20解析：根据欧姆定律，总电压等于电流乘以总电阻。

将给定数据代入公式：总电压= 2A × (4Ω + 6Ω) = 2A × 10Ω = 20V。

3. 在并联电路中，总电流等于 _______。

答案：各分支电流之和解析：并联电路中，各分支电流相互独立，总电流等于各分支电流之和。

4. 电流表的接入方式是 _______。

答案：串联解析：电流表需要接入电路中，通过测量电路中的电流来显示电流的数值，因此接入方式是串联。

5. 三相交流电的频率通常为 _______ 赫兹。

《电工基础》期末考试卷及答案姓名 座号 成绩1、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流 。

A 、增大 B 、减少 C 、不变2、下列说法正确的是 。

A 、无功功率是无用的功率B 、无功功率是表示电感元件建立磁场能量的平均功率C 、无功功率是表示电感元件与外电路进行能量交换的瞬时功率的最大值 3、在纯电容正弦交流电路中，频率一定时，则 。

A 、电容器电容量越大，电路中电流就越大 B 、电容器电容越大，电路中电流就越小 C 、电流的大小与电容量的大小无关4、交流电的周期越长，说明交流电变化得 。

A 、越快 B 越慢 C 无法确定5、已知两个正弦量为,)30314sin(2001V t u += V t u )60314sin(4002-=，则 A 、1u 比2u 超前300 B 、1u 比2u 滞后300 C 、1u 比2u 超前900 D 、不能判断相位差6、在纯电阻正弦交流电路中，下列各式正确的是 。

A 、R U i =B 、R U I =C 、RuI =7、在电阻、电感串联再与电容并联的电路发生谐振时，RL 支路电流 。

A 、大于总电流 B 、小于总电流 C 、等于总电流8、三个一样的电阻负载，将它们分别接成星形和三角形，然后接至相同的三相电源上，其线电流是 。

A 、一样大B 、星形连接大C 、三角形连接大 9、日常生活中，照明电路的接法为 。

A 、三相三线制 B 、三相四线制C 、可以是三相三线制，也可以是三相四线制10、若电路中某元件两端的电压,)45314sin(100V t u +=,)135314sin(50A t i +=则该元件是 。

A 、电阻B 、电感C 电容 11、在RL 串联正弦交流电路中，电阻上电压为16V ，电感上电压为12V ，则总电压U 为 。

A 、280VB 、20VC 、10V12、电力工业中为了提高功率因数，常采用 。

A 、给感性负载串联补偿电容，减少电路电抗 B 、给感性负载并联补偿电容C 、提高发电机输出有功功率，或降低发电机无功功率13、对称三相电路中，线电压,)314sin(2380V t u UV = 线电流,)314sin(2A t i U =则三相负载吸收的有功功率为 。

R 1 R 2 电工基础期末考试试卷 一、填空题（每题2分）1、当负载被短路时，负载上电压为 ，电流为 ，功率为 。

答案： 0 ； 0 ； 02、对电流的 叫电阻。

电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。

答案： 阻碍作用 ； 弱3、串联电路中的 处处相等，总电压等于各电阻上 之和。

答案： 直流；电压4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。

答案： 05、电路主要由 、 、 三部分组成。

答案：电源；开关；负载6、已知 R 1>R 2，在它们的串联电路中R 1比R 2取得的功率 ，在它们的并联电路中R 1比R 2取得的功率 。

答案：大 ;小7、如图电路，已知R1=3，R2=6，则等效电阻R= 。

答案：2Ω 8、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。

答案：线性9、已知Ω=Ω=Ω=2,3,6321R R R ，把它们串联起来后的总电阻R= 。

答案：11Ω10、在并联电路中，等效电阻的倒数等于各电阻倒数 。

并联的的电阻越多，等效电阻值越 。

答案：之和；小11、理想电压源的内阻为 ，理想电流源的内阻为 。

答案：0；∞12、并联电路电流分配原则是：每个电阻上分配的电流的大小，与其 成 比。

答案：电阻；反13、已知一个I S =2A,R 0=2Ω的电流源，等效成一个电压源，则E= ，R 0= 。

答案： 4V ； 2Ω14、电路的三种工作状态是、短路。

答案：通路；开路15、电流所做得功，简称（即电能），单位为，用字母W表示，电能的另一个常用单位是千瓦时，用符号k W·H,即通常所说的一度电，它和焦耳的换算关系为1k W·H= J10答案：电功；瓦特；3.6×616、并联电容器的等效电容量总是其中任一电容器的电容量。

并联电容器越多，总的等效电容量。

答案：大于；越大17、某直流电源开路时的端电压为12V，短路电流为3A，则外接一只阻值为6Ω的电阻时，回路电流为。
