钢屋架计算

钢屋架设计计算一、设计资料屋面采用梯形钢屋架、预应力钢筋混凝土屋面板。

钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。

钢屋架材料为Q235钢，焊条采用E43型，手工焊接。

该厂房横向跨度为24m，房屋长度为240m，柱距（屋架间距）为6m，房屋檐口高为2.0m，屋面坡度为1/12。

二、屋架布置及几何尺寸屋架几何尺寸图屋架计算跨度=24000-300=23700mm。

屋架端部高度H0=2000mm。

二、支撑布置三、荷载计算1、荷载永久荷载预应力钢筋混凝土屋面板（包括嵌缝） 1500N/m2 =1.5 KN/m2屋架自重（120+11×24）=0.384 KN/m2防水层 380N/m2 =0.38 KN/m2找平层2cm厚 400N/m2 =0.40 KN/m2保温层 970N/m2 =0.97 KN/m2支撑自重 80N/m2 =0.08 KN/m2小计∑3.714 KN/m2可变荷载活载 700N/m2=0.70 KN/m2以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。

永久荷载设计值：1.2×3.714=4.457kN/m2可变荷载设计值：1.4×0.7=0.98kN/m22、荷载组合设计屋架时，应考虑以下三种荷载组合：（1）全跨永久荷载+全跨可变荷载屋架上弦节点荷载：P=（4.457+0.98）×1.5×6=48.93kN（2）全跨永久荷载+半跨可变荷载屋架上弦节点荷载：P1=4.457×1.5×6=40.11kN P2=0.98×1.5×6=8.82kN（3）全跨屋架与支撑+半跨屋面板+半跨屋面活荷载全跨屋架和支撑自重产生的节点荷载：P3=1.2×（0.384+0.08）×1.5×6=5.01kN作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载P4=（1.2×1.5+1.4×0.7）×1.5×6=25.02kN以上1），2）为使用阶段荷载组合;3）为施工阶段荷载组合。

一、结构形式及支撑布置桁架的几何尺寸如下图1.1所示：图1.1 桁架形式及几何桁架支撑布置如图1.2所示：二、荷载计算永久荷载：屋架及支撑自重：0.12+0.011*21=0.351压型钢板：檩条自重（间距1.5m ）：0.333kn/2m 保温层荷载： 0.65 kn/2m 恒荷载总和： 1.485 kn/2m 可变荷载：屋面活荷载（雪荷载）： 0.5 kn/2m 积灰荷载： 0.8 kn/2m 可变荷载总和： 1.3 kn/2m 风荷载：风压高度变化系数为1.0，迎风面体形系数为-0.6，背风面体形系数为-0.5，故负风设计值为（垂直屋面）：迎风面： 1ω=-1.4*0.6*1.0*0.5=0.42 kn/2m 背风面： 2ω=-1.4*0.5*1.0*0.5=0.35 kn/2m 屋架计算跨度：030020.7l l m =-= 考虑以下两种荷载组合 ① 全跨永久荷载+全跨可变荷载由可变荷载控制的组合：(1.20.90.8)6=30.9kn F =⨯1.485+1.4⨯0.5+1.4⨯⨯⨯(21-0.3)/14⨯ 有永久荷载控制的组合：(1.350.90.8)6=15.2kn F =⨯1.485+1.4⨯0.5⨯0.7+1.4⨯⨯⨯(21-0.3)/14⨯ ② 全跨永久荷载+半跨可变荷载 永久荷载：1F =1.2⨯1.485⨯21-0.3)/14⨯6=15.8KN （可变荷载：2F 1.40.5+1.40.9210.3/14615.2KN =⨯⨯⨯0.8⨯-⨯=（）（）三、内力计算(e) 21米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值(f) 21米跨屋架半跨单位荷载作用下各杆件的内力值内力计算结果如表：四、杆件设计 ⑴上弦杆：整个上弦杆采用相等截面，max N =-378.8KN ox l =150.75cm oy l =2ox l =301.5cm 设λ=100，查表可知为b 类截面，，ϕ=0.422 需要截面积A=32378.829.00.422310N cm f ⨯10==ϕ⨯需要的回转半径：150.75 1.51100x ox l i cm ===λ 301.53.01100oy y l i cm ===λ 根据需要的A 、x i 、y i 查用钢规格表，选用2∟100×80×8（短边相并），A=227.8cm ，x i =2.37cm ，y i =4.66cm ，150.7563.62.37ox λλ==<[]=150 []301.564.71504.66oy λλ==<= 由10.5610012.516.98oy l btb ==<= 则近似64.7yz y λλ== 查表得ϕ=0.782 则3222378.810174.2/310/0.78227.810N N mm N mm f σ=ϕ⨯==<⨯⨯填板每个节间放一块，175.440 3.15126l cm cm =<⨯= ⑵下弦杆：整个下弦杆采用同一截面，max N =372.0KN ox l =300cm oy l =600cm 设λ=100，查表可知为b类截面，，ϕ=0.422 需要截面积A=3223721028.40.42231010N cm f ϕ⨯==⨯⨯ 需要的回转半径：3003100x ox l i cm ===λ 6006100oy y l i cm ===λ 根据需要的A 、x i 、y i 查用钢规格表，选用2∟100×110×10（短边相并），A=256.8cm ，x i =3.13cm ，y i =8.71cm ，300963.13x λλ==<[]=350 []60068.93508.71y λλ==<= 由10.561801818.710oy l btb ==<= 则近似68.9yz y λλ== 查表得ϕ=0.707 则32223721092.6/310/0.70756.810N N mm N mm f σ=ϕ⨯==<⨯⨯ 填板每个节间放一块，1300 5.8464l cm cm =<80⨯= ⑶斜腹杆①杆件aB ：N=-239.0KN ox l =253cm oy l =253cm 设λ=100，查表可知为b类截面，，ϕ=0.422 需要截面积A=3222391018.30.42231010N cm f ϕ⨯==⨯⨯ 需要的回转半径: 2532.53100oy x y l i i cm ====λ根据需要的A 、x i 、y i 查用钢规格表，选用2∟100×63×6（长边相并），A=219.24cm ，x i =3.21cm ，y i =2.53cm ，25378.83.21x λλ==<[]=150 2531002.53y λλ==<[]=150由10.566.310.522.50.6oy l b tb ==<= 则近似 100yz y λλ== 查表得ϕ=0.555 则322223910223.8/310/0.55519.2410N N mm N mm f σ=ϕ⨯==<⨯⨯ 填板放两块， 184.3 3.21128.4l cm cm =<40⨯=②杆件gH ：40.3N KN = 0.80.8339271.2ox l l cm ==⨯= 339oy l l == 设λ=100，查表可知为b类截面，，ϕ=0.422 需要截面积A=32240.310 3.10.42231010N cm f ϕ⨯==⨯⨯ 需要的回转半径: 271.2 2.71100x oxl i cm λ=== 3393.39100oy y l i cm ===λ 根据需要的A 、x i 、y i 查用钢规格表，选用2∟75×5，A=214.8cm ，x i =2.32cm ，y i =3.33cm ，271.211.72.32x λλ==<[]=150 []339101.81503.33y λλ==<= 由10.587.510.726.20.7oy l b t b ==<= 则近似4422220.4750.4757.51101.81104.53390.7yz y oy b l t λλ⎛⎫⎛⎫⨯=+=⨯+= ⎪ ⎪ ⎪⨯⎝⎭⎝⎭查表得ϕ=0.470则322240.31057.9/310/0.47014.810N N mm N mm f σ=ϕ⨯==<⨯⨯ 填板放三块， 184.8 2.392l cm cm =<40⨯=③杆件Gg:N=-31.1KN 0.80.8289231.2ox l l cm ==⨯= 289oy l l cm == 设λ=100，查表可知为b类截面，，ϕ=0.422 需要截面积A=32231.110 2.40.42231010N cm f ϕ⨯==⨯⨯ 需要的回转半径: 231.2 2.31100xoxl i cm λ=== 289 2.89100oy yl i cm ===λ 根据需要的A 、x i 、y i 查用钢规格表，选用2∟75×5，A=214.8cm ，x i =2.32cm ，y i =3.33cm ，231.299.72.32x λλ==<[]=350 []28986.83503.33y λλ==<=由 10.587.510.722.30.7oy l b t b ==<= 则近似 4422220.4750.4757.5186.81902890.7yz y oy b l t λλ⎛⎫⎛⎫⨯=+=⨯+= ⎪ ⎪ ⎪⨯⎝⎭⎝⎭查表得ϕ=0.621则σ=322231.31033.8/310/0.62114.810N N mm N mm f ϕ⨯==<⨯⨯ 填板放三块，172.25 2.392l cm cm =<40⨯=其余杆件截面选择见下表，需要注意的是连接垂直支撑的中央竖杆采用十字形截面，其斜截面计算长度0.9ox l l =，其余杆件除Aa 、Ba 、gH 外，0.8ox l l =。

课程设计说明书课程名称：钢结构设计题目：钢屋架设计院系：土木与建筑工程学院学生姓名：学号：专业班级：10土木工程2班指导教师：李珂2012年12月16日课程设计任务书梯形钢屋架课程设计摘要：本设计说明说包括梯形钢屋架的形式及尺寸、支撑布置，内力计算，节点焊缝计算及设计方法，屋架施工图绘制，相关的详图大样绘制以及必要的结构剖面图。

关键词：梯形钢屋架节点节点焊缝支撑目录1 设计背景 (1)1.1设计资料 (1)1.2屋架形式 (1)2 设计方案 (2)3 方案实施 (3)3.1荷载与内力计算 (3)3.2杆件截面设计 (4)3.3节点设计 (10)4 结果与结论 (17)5收获与致谢 (18)5.1收获 (18)5.2致谢 (18)6 参考文献 (19)7 附件 (20)1.1 设计资料某地区一金加工车间。

厂房总长度为150m ，柱距6m ，跨度为24m 。

车间内设有两台中级工作制桥式吊车。

该地区冬季最低温度为-20℃。

屋面采用1.5m ⨯6.0m 预应力大型屋面板,屋面坡度为i=1:10，上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。

屋面可变荷载标准值为20.50/kN m ，雪荷载标准值为20.50/kN m , 积灰荷载标准值为20.50/kN m 。

屋架采用梯形钢屋架, 其两端铰支于钢筋混凝土柱上。

柱头截面为mm mm 400400⨯, 所用混凝土强度等级为C20。

根据该地区的温度及荷载性质, 钢材采用235Q B , 其设计强度2/215mm N f =,焊条采用E43型, 手工焊接。

构件采用钢板及热轧型钢, 构件与支撑的连接用M20普通螺栓。

屋架的计算跨度:024000215023700L mm =-⨯=,端部高度:2000h mm = (轴线处),2015h mm =(计算跨度处),桁架的中间高度:3200h mm =。

1.2 屋架形式屋架形式及几何尺寸见图 1所示图1屋架形式及几何尺寸屋架支撑符号说明：GWJ-(钢屋架)；SC-(上弦支撑)；XC-(下弦支撑);CC-(垂直支撑)；GG-(刚性系杆)；LG-(柔性系杆)图2屋架支撑3方案实施3.1 荷载与内力计算1.荷载计算屋面可变荷载与雪荷载不会同时出现，故取两者较大的可变荷载计算。

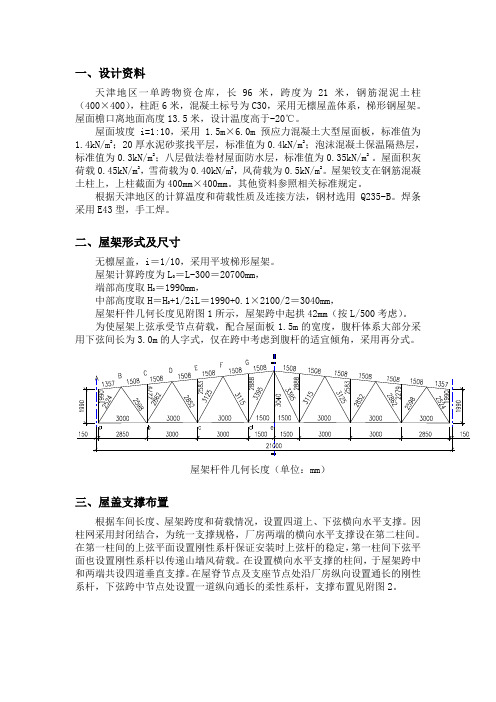

一、设计资料天津地区一单跨物资仓库，长96米，跨度为21米，钢筋混泥土柱（400×400），柱距6米，混凝土标号为C30，采用无檩屋盖体系，梯形钢屋架。

屋面檐口离地面高度13.5米，设计温度高于-20℃。

屋面坡度i=1:10，采用 1.5m×6.0m预应力混凝土大型屋面板，标准值为1.4kN/m2；20厚水泥砂浆找平层，标准值为0.4kN/m2；泡沫混凝土保温隔热层，标准值为0.3kN/m2；八层做法卷材屋面防水层，标准值为0.35kN/m2 。

屋面积灰荷载0.45kN/m2，雪荷载为0.40kN/m2，风荷载为0.5kN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm。

其他资料参照相关标准规定。

根据天津地区的计算温度和荷载性质及连接方法，钢材选用Q235-B。

焊条采用E43型，手工焊。

二、屋架形式及尺寸无檩屋盖，i＝1/10，采用平坡梯形屋架。

屋架计算跨度为L＝L-300＝20700mm，＝1990mm，端部高度取H+1/2iL＝1990+0.1×2100/2＝3040mm，中部高度取H＝H屋架杆件几何长度见附图1所示，屋架跨中起拱42mm（按L/500考虑）。

为使屋架上弦承受节点荷载，配合屋面板1.5m的宽度，腹杆体系大部分采用下弦间长为3.0m的人字式，仅在跨中考虑到腹杆的适宜倾角，采用再分式。

屋架杆件几何长度（单位：mm）三、屋盖支撑布置根据车间长度、屋架跨度和荷载情况，设置四道上、下弦横向水平支撑。

因柱网采用封闭结合，为统一支撑规格，厂房两端的横向水平支撑设在第二柱间。

在第一柱间的上弦平面设置刚性系杆保证安装时上弦杆的稳定，第一柱间下弦平面也设置刚性系杆以传递山墙风荷载。

在设置横向水平支撑的柱间，于屋架跨中和两端共设四道垂直支撑。

在屋脊节点及支座节点处沿厂房纵向设置通长的刚性系杆，下弦跨中节点处设置一道纵向通长的柔性系杆，支撑布置见附图2。

一、 设计资料1、 车间平面尺寸为150m ×30m ，柱距7.5m ，跨度为30m ，术网采用封闭结合，车间内有两台15t/3t 中级工作制软钩桥式吊车。

2、 屋面采用长尺复合屋面板，板厚100m ，檩距不大于1800mm ，檩条采用冷弯薄壁斜卷边Z 形钢Z250×75×20×2.5，屋面坡度1/20i =。

3、 钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.000m ，柱上端设有钢筋混凝土连系梁。

上柱截面为400mm ×400mm ，所用混凝土强度等级为C30，轴上抗压强度设计值214.3N/mm c f =。

抗风柱的柱距为6m ，上端与层架上弦用板铰连接。

4、 钢材用Q235—B ，焊条采用E43系列型。

5图1 屋架外形尺寸及腹杆布置形式6、 该车间建于深圳近郊。

7、 屋盖荷载标准值：(1)屋面活荷载 0.50kN/m 2(2)基本雪压S O 0kN/m 2(3)基本风压W 0 0.75kN/m 2(4)复合屋面板自重 0.30kN/m2(5)檩条自重 0.0821kN/m 2(6)屋架及支撑自重 0.45kN/m28、运输单元最大尺寸长度为15m ，高度为4.0m 。

二、屋架几何尺寸及檩条布置1、屋架几何尺寸屋架上弦节点用大写字母A ，B ，C …连续编号，下弦节点以及再分式腹杆节点用小写字母a ，b ，c …连续编号。

由于梯形屋架跨度L=30m ＞24m ，为避免影响使用和外观，制造时应起拱。

屋架/50060mm f L ==计算跨度2m o l L =-⨯0.15=30-2⨯0.15=29.7。

起拱后屋架杆件几何尺寸和节点编号如图2所示（基中虚线为原屋架，实线为起拱后屋架）。

图2 屋架几何尺寸运输单元的最大尺寸为长度15m，高度4m。

此屋架跨度30m，高度3.3m，所以可将屋架从屋脊处断开，取一半屋架作为运输单元，长度为15m，高度为2.85m。

三角形钢屋架计算实例普通钢屋架设计实例1 设计资料北京地区一单跨厂房屋盖，跨度24m，长度114m，柱距6m。

屋架采用24m芬克式三角形钢屋架，屋架简支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土强度等级为C20级，柱网采用封闭轴线。

厂房内设有一台起重量为Q=30t 的中级工作制桥式吊车。

钢材为Q235钢，井具有机械性能四项，抗拉强度、伸长率、屈服点、180°冷弯试验和碳、硫、磷含量的保证；焊条采用E43型，手工焊。

屋面采用波形石棉水泥瓦，自重为0.20kN／m2；木丝板保温层，自重为0.24kN ／m2，檩条采用槽钢。

屋面均布活荷载为0.30kN／m2；基本雪荷载为0.30kN／m2。

屋架形式及几何尺寸：屋面坡度i=1／2.5，屋面倾角计算跨度为弦长度为??arctg?1/2.5??2148'，屋架l0?l?300?23700mm，屋架跨中高度为 H?23700/5mm?470mm，上，取6节间，节间长度为L?l0/?2cos???23700/?2?0.928??12762mms?12762/6?2127mm，节间水平投影长度为??scos??2127?0.9285?1975mm。

如图9-18示。

图9-18屋架几何尺寸及内力2 支撑布置根据厂房长度为120m?60m，跨度l=24m和有桥式吊车的情况，在厂房两端第二柱间和厂房中部设置三道上弦横向水平支撑、下弦横向水平支撑及垂直支撑；并在上弦及下弦各设三道系杆。

上弦因有檩条亦可不设系杆。

如图9—19示。

图9-19 屋盖支撑布置（a）上弦支撑系统、（b）上弦支撑系统、（c）上弦支撑系统3 檩条布置1．檩条布置檩条采用槽钢檩条，每节间放两根，檩距为2127／3=709mm，檩条跨中设一根拉条。

2．荷载计算屋面坡度??2148'?25，雪荷载按不均匀分布最不利情况考虑，取 Sk?1.25?0.3?0.375中波石棉瓦重本丝板重kN／m2。

目录1 设计资料 (1)2 屋架形式与结构布置 (2)2.1 屋架形式 (2)2.2 结构布置 (3)3 荷载计算 (4)3.1 恒活荷载计算 (4)3.2 荷载组合 (5)4 内力计算 (6)5 杆件截面设计 (9)5.1 上弦杆截面计算 (9)5.2 下弦杆截面计算 (10)5.3 腹杆截面计算 (10)5.4 其他腹杆及填板设置 (12)6 节点设计 (15)6.1 腹杆与节点板连接焊缝计算 (15)6.2 上弦“B”节点 (16)6.3 下弦“c”节点 (18)6.4 屋脊“I”节点 (19)6.5 下弦拼接节点“i” (20)6.6 支座节点“a” (22)1 设计资料题目为：某车间钢屋架（无吊车，无天窗，无振动）。

1、车间柱网布置图如下图。

2、屋架支承（铰支）于钢筋混凝土柱顶,砼强度等级C25。

3、屋面采用1.5×6m的预应力钢筋大型混凝土屋面板。

（屋面板不作支撑用）4、不考虑地震设防。

5、可供应的钢材为普通碳素结构钢,型钢的最大长度为15m,各种规格齐全,可选用各种类型的焊条及螺栓。

6、钢屋架采用工厂制作,运往工地安装,最大运输长度为16m,运输高度为3.65m,工地具有足够的起重和安装条件。

7、屋面做法及荷载自重屋架自重=（0.12+0.011L） KN/㎡ L—屋架跨度。

屋面做法永久荷载：SBS 改性沥青防水卷材4mm 厚找平层1:3 水泥砂浆20 厚保温层65 厚（聚苯乙烯泡沫塑料板20kg / m3 ）找平层 1:3 水泥砂浆（掺聚丙烯） 20 厚0.94 KN/m²预应力大型屋面板及灌缝可变荷载：屋面活荷载雪载屋面积灰荷载1．4 KN/m²0.8 KN/m²0.6 KN/m²0.75 KN/m²2 屋架形式与结构布置2. 1 屋架形式屋架采用梯形钢屋架 ，无檩体系 ，屋面坡度为 i=1/10 ，屋架计算跨度 l 0 l 300 24000 300 23700mm 。

钢屋架设计计算一、设计资料屋面采用梯形钢屋架、预应力钢筋混凝土屋面板。

钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。

钢屋架材料为Q235 钢，焊条采用E43 型，手工焊接。

该厂房横向跨度为24m，房屋长度为240m，柱距（屋架间距）为6m，房屋檐口高为 2.0m，屋面坡度为1/12 。

二、屋架布置及几何尺寸屋架几何尺寸图屋架计算跨度=24000-300=23700mm。

屋架端部高度H0=2000mm。

二、支撑布置三、荷载计算1、荷载永久荷载预应力钢筋混凝土屋面板（包括嵌缝）1500N/m 2 =1.5 KN/m 2屋架自重（ 120+11 ×24） =0.384 KN/m 2 防水层380N/m 2 =0.38 KN/m 2找平层 2cm厚400N/m 2 =0.40 KN/m 2保温层970N/m 2 2 =0.97 KN/m支撑自重80N/m 2 =0.08 KN/m 2小计∑ 3.714 KN/m 2 可变荷载活载700N/m 2=0.70 KN/m 2以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。

永久荷载设计值： 1.2 × 3.714=4.457kN/m 2可变荷载设计值： 1.4 × 0.7=0.98kN/m 22、荷载组合设计屋架时，应考虑以下三种荷载组合：（ 1）全跨永久荷载 +全跨可变荷载屋架上弦节点荷载：P=（4.457+0.98 ）× 1.5 × 6=48.93kN（ 2）全跨永久荷载+半跨可变荷载屋架上弦节点荷载：P1=4.457 × 1.5 × 6=40.11kN P 2=0.98×1.5×6=8.82kN（3）全跨屋架与支撑 +半跨屋面板 +半跨屋面活荷载全跨屋架和支撑自重产生的节点荷载：P3=1.2 ×（ 0.384+0.08 ）× 1.5 ×6=5.01kN作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载P4=（ 1.2 × 1.5+1.4 × 0.7 ）× 1.5 × 6=25.02kN以上 1）， 2）为使用阶段荷载组合;3 ）为施工阶段荷载组合。
