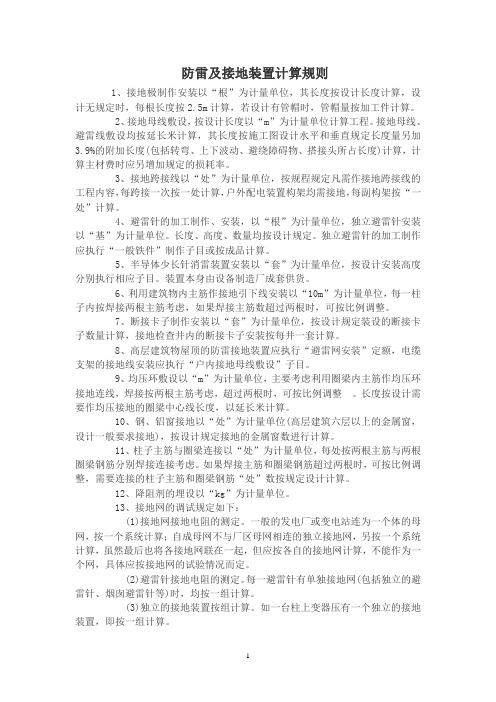

防雷及接地装置计算规则

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。

1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。

提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。

如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。

⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。

如需作特别处理，如换土、化学处理时应表述出。

工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。

⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。

⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。

2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。

3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。

4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。

卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。

5.户外接地母线敷设包括地沟的挖填土和夯实。

挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。

如设计要求埋深不同时，则可按实际土方量计算调整。

土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。

6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。

即3.9％计入工程量。

计算主材时应增加规定的损耗率。

7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。

8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。

每处接地包括4米以内的水平接地线。

防雷接地装置工程量清单计价详解一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以是人工接地极，也可以是自然接地极。

对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。

工作接地：是为了保证电力系统正常运行所需要的接地。

例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。

防雷接地：是针对防雷保护的需要而设置的接地。

例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。

保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。

仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。

也称为电子系统接地。

2、工程量清单示例3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：接地极即接地体，接地装置的散流电阻称为接地极，直接与土壤接触，用以与大地作电气连接。

定额套用2-688~2-695，分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块），同时还应区分普通土和坚土。

接地极制作安装以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

防雷接地装置工程量清单计价详解一、接地装置1、名词解释:接地装置就是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

地装置由接地极、接地极引线与接地母排三部分组成,它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以就是人工接地极,也可以就是自然接地极。

对此接地极可赋以某种电气功能,例如用以作系统接地、保护接地或信号接地。

接地母排就是建筑物电气装置的参考电位点,通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通,从而实现一建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

按接地的目的,电气设备的接地可分为:工作接地、防雷接地、保护接地、仪控接地。

工作接地:就是为了保证电力系统正常运行所需要的接地。

例如中性点直接接地系统中的变压器中性点接地,其作用就是稳定电网对地电位,从而可使对地绝缘降低。

防雷接地:就是针对防雷保护的需要而设置的接地。

例如避雷针(线)、避雷器的接地,目的就是使雷电流顺利导入大地,以利于降低雷过电压,故又称过电压保护接地。

保护接地:也称安全接地,就是为了人身安全而设置的接地,即电气设备外壳(包括电缆皮)必须接地,以防外壳带电危及人身安全。

仪控接地:发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统与远动通信系统等,为了稳定电位、防止干扰而设置的接地。

也称为电子系统接地。

2、工程量清单示例3、相关定额计算规则及有关规定(1)、接地极接地极制作安装:接地极即接地体,接地装置的散流电阻称为接地极,直接与土壤接触,用以与大地作电气连接。

定额套用2-688~2-695,分为钢管接地极、角钢接地极、圆钢接地极与接地极板(块) ,同时还应区分普通土与坚土。

接地极制作安装以“根”为计量单位,长度按设计长度计算,设计无规定时,每根长度按2、5米计算,若设计有管帽时,管帽另按加工件计算。

避雷引下线引用柱内2根主筋焊接时，算工程量延长米时可以乘以二吗①利用主体结构钢筋作避雷引下线工程量计算：计算利用主体结构钢筋作避雷引下线工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。

例：某大楼高85m，此楼有6处利用主体钢筋作避雷引下线，每处要求利用两根主筋，试计算工程量：引下线工程量85×6×2=1020m②设计利用基础钢筋作接地网，其工程量计算方法：其工程量计算方法：⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：L×n ---------（a）钢筋全长⑵、被利用钢筋全长除以6（按平均为6m焊接一处）(L×n)/6 -------- （b）连接处⑶、被利用钢筋单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）［L×(n－1)]/6 -------- （c）跨接处⑷、(b)+(c)=(d) --------焊接处总量注：以上式中6为建筑钢筋单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。

例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/4＋[L×(n－1)]/4＝(350×2)/4＋[350×(2－1)]/4＝175＋88＝263（处）③建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。

④接地调试工程量计算根据规范：a.单组接地极不论由一根或二根以上，均作一次试验，测试达不到要求，加接地极后再作试验，可另计一次，即按试验次数累计。

b.接地网由多根接地极连成，可按网长50m为试验单位，不足50m 也按一个网计，设计有规定网长要求的，可按设计数量计算。

按网长计算调试单位后，接地极无论多少，不再计算调试费用。

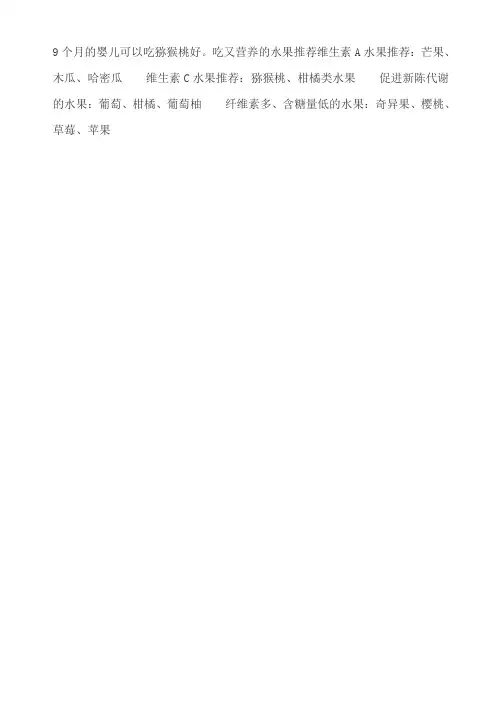

9个月的婴儿可以吃猕猴桃好。

吃又营养的水果推荐维生素A水果推荐：芒果、木瓜、哈密瓜维生素C水果推荐：猕猴桃、柑橘类水果促进新陈代谢的水果：葡萄、柑橘、葡萄柚纤维素多、含糖量低的水果：奇异果、樱桃、草莓、苹果2010新定额的防雷计算方法：1、接地极制作安装：按设计图示以根计算。

（其长度按设计长度计算，设计无规定时，每根长按2.5米计算。

若设计有管帽时，管帽另按加工件计算）2、接地母线（基础接地网）：2．1：一般为基础钢筋周边贯通,中间网格状,按延长米或面积计算，具体看定额，图纸说明会说,平面图可能也会画出；套定额时套用均压环项目。

2．2：有主材时：按设计长度计算；（其长度按设计图示水平和垂直规定长度另加3.9%）；套定额时套用接地母线项目；3、接地跨接线：按设计图示数量以处计算。

按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副县长构架按一处计算。

4、避雷针：以图示数量以根或基计算；（独立避雷针执行C.2.4章一般铁构件制作相目）5、半导体少长针消雷装置：以图示数量以套计算（很少做）；6、避雷引下线：一般利用柱内主筋，按延长米计算；7、均压环（无主材）：为每3层或4成将圈梁贯通焊接,按延长米计算；（按图纸设计规定计算。

若无规定时，一类防雷：30m以上的建筑物需设，算量时从30米（含30米）以上开始计算；二类防雷：45m以上的建筑物需设，算量时从45米（含45米）以上开始计算；三类防雷：60m以上的建筑物需设算，量时从60米（含60米）以上开始计算）；若采用单独扁钢或圆钢明敷作均压环时，可执行户内接地母线项目；8、避雷带：一般在屋顶明敷或暗敷，利用圆钢，按延长米计算；算出量后×1.039；9、断接卡子：一般在楼座四角设置测量/接人工接地用的，按处计算；按图纸设计规定计算。

（一般比较少做）10、钢、铝窗接地：按设计要求接地的金属窗的接地数量以处计算；11、桩承台接地：按设计图示数量以基计算；（10潜清单算量时按三联桩、七连桩、十连桩三种划分，06清单及之前清单不分桩数，统一按桩承台接地）12、等电位接地端子箱：按图计算，套定额时套用C.2.11章接线箱相应相目。

防雷及接地装置计算规则一、防雷装置设计规则：1.依据不同建筑物的结构和用途，采用不同的防雷装置设计方案，如建筑物顶部采用避雷针、建筑物周边采用避雷网等。

2.根据建筑物的高度、面积、周围环境等因素，计算所需的避雷针或避雷网的数量和布置位置。

3.避雷针或避雷网的高度应根据建筑物的高度和周围地物的高度来确定，一般要求高出建筑物周围地物2米以上。

4.避雷针或避雷网应与建筑物的金属结构良好连接，形成一个完整的导电系统，以保证雷电的快速排除。

二、接地装置设计规则：1.接地装置的作用是将建筑物中的电荷排除到地下，防止雷击和电击事故的发生。

2.接地装置应采用合适的导体，如铜、铜包钢、镀锌铁等，导体的截面积应根据建筑物的规模和耐雷电能力来确定。

3.接地装置应采用良好的埋设方式，一般深埋在地下至少1米以上，可以根据当地的土地情况和建筑物的要求来确定具体的埋设深度。

4.接地装置的导体应进行良好的焊接和连接，以确保接地电阻的稳定和可靠。

5.接地装置的接地电阻应满足国家标准的要求，通常要求接地电阻小于10欧姆。

三、防雷及接地装置计算规则：1.计算建筑物的耐雷电能力，根据建筑物的高度、形状、材料等因素来确定。

2.根据建筑物的耐雷电能力和使用要求，选择适当的防雷装置设计方案。

3.计算避雷针或避雷网的数量和布置位置，可以根据建筑物的高度和周围环境来确定。

4.计算接地装置的导体截面积，根据建筑物的规模和耐雷电能力来确定。

5.计算接地装置的埋设深度，根据土地情况和建筑物的要求来确定。

6.计算接地装置的接地电阻，要求接地电阻小于或等于10欧姆。

总之，防雷及接地装置的设计和计算规则是根据建筑物的特点和使用要求来确定的，主要考虑到建筑物的耐雷电能力和人员安全。

设计防雷及接地装置时，需要遵循国家标准和相关规定，并经过专业人员的计算和评估，以确保防雷及接地装置的稳定性和可靠性。

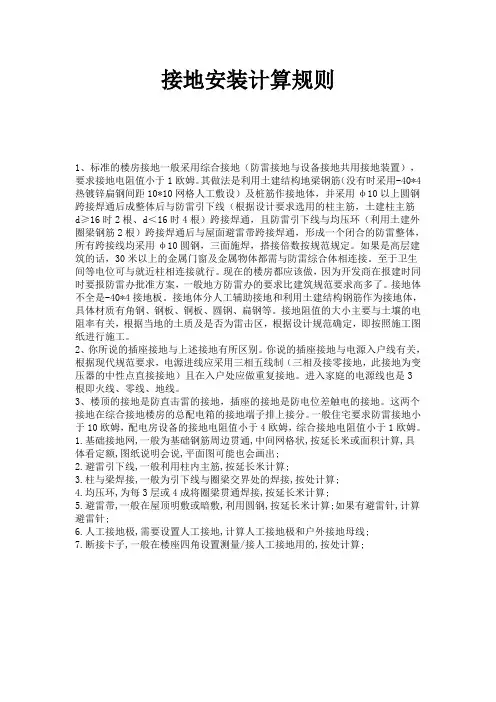

接地安装计算规则1、标准的楼房接地一般采用综合接地（防雷接地与设备接地共用接地装置），要求接地电阻值小于1欧姆。

其做法是利用土建结构地梁钢筋（没有时采用-40*4热镀锌扁钢间距10*10网格人工敷设）及桩筋作接地体，并采用φ10以上圆钢跨接焊通后成整体后与防雷引下线（根据设计要求选用的柱主筋，土建柱主筋d≥16时2根、d＜16时4根）跨接焊通，且防雷引下线与均压环（利用土建外圈梁钢筋2根）跨接焊通后与屋面避雷带跨接焊通，形成一个闭合的防雷整体，所有跨接线均采用φ10圆钢，三面施焊，搭接倍数按规范规定。

如果是高层建筑的话，30米以上的金属门窗及金属物体都需与防雷综合体相连接。

至于卫生间等电位可与就近柱相连接就行。

现在的楼房都应该做，因为开发商在报建时同时要报防雷办批准方案，一般地方防雷办的要求比建筑规范要求高多了。

接地体不全是-40*4接地板。

接地体分人工辅助接地和利用土建结构钢筋作为接地体，具体材质有角钢、钢板、铜板、圆钢、扁钢等。

接地阻值的大小主要与土壤的电阻率有关，根据当地的土质及是否为雷击区，根据设计规范确定，即按照施工图纸进行施工。

2、你所说的插座接地与上述接地有所区别。

你说的插座接地与电源入户线有关，根据现代规范要求，电源进线应采用三相五线制（三相及接零接地，此接地为变压器的中性点直接接地）且在入户处应做重复接地。

进入家庭的电源线也是3根即火线、零线、地线。

3、楼顶的接地是防直击雷的接地，插座的接地是防电位差触电的接地。

这两个接地在综合接地楼房的总配电箱的接地端子排上接分。

一般住宅要求防雷接地小于10欧姆，配电房设备的接地电阻值小于4欧姆，综合接地电阻值小于1欧姆。

1.基础接地网,一般为基础钢筋周边贯通,中间网格状,按延长米或面积计算,具体看定额,图纸说明会说,平面图可能也会画出;2.避雷引下线,一般利用柱内主筋,按延长米计算;3.柱与梁焊接,一般为引下线与圈梁交界处的焊接,按处计算;4.均压环,为每3层或4成将圈梁贯通焊接,按延长米计算;5.避雷带,一般在屋顶明敷或暗敷,利用圆钢,按延长米计算;如果有避雷针,计算避雷针;6.人工接地极,需要设置人工接地,计算人工接地极和户外接地母线;7.断接卡子,一般在楼座四角设置测量/接人工接地用的,按处计算;。
