2GHz矩形微带贴片天线设计

基于HFSS矩形微带天线仿真与设计【摘要】本文主要介绍了基于HFSS软件的矩形微带天线仿真与设计。

在详细阐述了研究背景、研究目的和研究意义。

接着对HFSS软件进行了介绍，并解释了矩形微带天线的原理。

然后介绍了设计流程和仿真结果分析，分析了天线性能并提出了优化方案。

在总结了研究成果，展望未来研究方向并提出了结论建议。

本文通过HFSS软件对矩形微带天线进行仿真和设计，为提高天线性能提供了重要参考，具有一定的实用价值和研究意义。

【关键词】HFSS、矩形微带天线、仿真、设计、天线性能、优化、原理、设计流程、结果分析、研究成果、展望未来、结论建议、研究背景、研究目的、研究意义1. 引言1.1 研究背景本文旨在通过对HFSS软件介绍、矩形微带天线原理、设计流程、仿真结果分析和天线性能优化等内容的探讨，对基于HFSS矩形微带天线的仿真与设计进行研究，从而提高微带天线的性能和应用效果。

这对于推动无线通信技术的发展，提升通信系统的性能和稳定性具有重要的意义。

1.2 研究目的研究目的是通过基于HFSS矩形微带天线仿真与设计，探索提升天线性能的方法和技术。

具体包括优化天线结构设计，提高频率带宽和增益，降低回波损耗和辐射损耗，以满足不同应用场景下对天线性能的要求。

通过对矩形微带天线原理的深入研究，结合HFSS软件的应用，将为天线设计领域的发展带来重要的参考价值。

通过本研究，旨在为提高通信系统的传输质量和覆盖范围提供有效的技术支持，推动无线通信技术的不断创新和发展。

1.3 研究意义矩形微带天线是一种常见的微波天线结构，具有简单的制作工艺、较宽的工作频带和良好的方向性等优点，因此在通信领域得到广泛应用。

本文基于HFSS软件对矩形微带天线进行仿真与设计，旨在深入研究其性能特点与优化方法，为微波通信系统的设计与优化提供参考。

本研究的意义主要表现在以下几个方面：研究矩形微带天线的仿真与设计可以深入理解其工作原理和特性，为进一步优化性能提供基础。

武汉理ｊ亡大学硕一卜学位论文分类号——ＵＩ）Ｃ密级学校代码劣ｊ凄理歹大学位论１０４９７题目堑墅丝鲎壁丛鑫线鲍笪甚盈塞墨遮盐多苣文：旦ｂ曼Ｓｉ堡坠！垒鱼Ｑ壁垒望垂旦曼墨ｉｇ望Ｑ￡Ｂ曼曼！垒坠ｇ坠！垒！题目丛ｉ坌互Ｑ墨！￡ｉｐ里垒！璺ｈ！！迅！曼堕塾垒研究生姓名奎整指导教师姓名至盎然——一职称—ｊ些坠一学位—＿主睦单位名称盛婆垄墨苤堂垄鲎瞳邮编箜ＱＱＺＱ姓名越垩塞职称副垫撞学位谴±副指导教师单位名称峦垫垄三基鲎堡堂瞳单位名称盛垫垄三基鲎堡堂瞳邮编４３００７０申请学位级别殛±学科专业名称整鍪蠢堑堡论文提交Ｅｌ期２Ｑ！兰生垒旦论文答辩日期２Ｑ！羔生三月：学位授予单位盛婆垄墨盘堂学位授予日期答辩委员会主席主：ｌ蓝亟．评阅人赳蓝迅鲰元２０１０年１１月浮文一一……ｆ嬲煳掣必独创性声明本人声明，所呈交的论文是本人在导师指导下进行的研究工作及取得的研究成果。

尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得武汉理工大学或其他教育机构的学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

签名：碰日期：翌！丛多／Ｉ学位论文使用授权书本人完全了解武汉理工大学有关保留、使用学位论文的规定，即学校有权保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权武汉理工大学可以将本学位论文的全部内容编入有关数据库进行检索，可以采用影印、缩印或其他复制手段保存或汇编本学位论文。

同时授权经武汉理工大学认可的国家有关机构或论文数据库使用或收录本学位论文，并向社会公众提供信息服务。

（保密的论文在解密后应遵守此规定）研究生（签名）：名身色导师（签名）：舐衫舌期功ｆｆｌ口ｒ、弓１（注：此页内容装订在论文扉页武汉理工大学硕士学位论文摘要微带天线以其体积小、重量轻、低剖面等独特的优点引起了相关领域的广泛重视，已经被广泛应用在ＩＯＯＭＨｚ—ＩＯＯＧＨｚ的宽广频域上的大量的无线电设备中。

第一章微带天线简介1.1微带天线的发展历史与趋势微带天线是20世纪70年代以来逐渐发展起来的一种新型天线。

虽然在1953年就提出了微带天线的概念，但并没有在工程界的引起重视。

从20世纪50年代到60年代也只是做一些零星的研究，直到20世纪70年代初期，在微带传输线的理论模型及对敷铜的介质基片的光刻技术发展之后，第一批具有许多设计结构的实用的微带天线才被制造出来[3]。

为适应现代通信设备的需求，天线的研发方向主要往几个方面进行，即减小天线的尺寸、宽带和多波段工作、智能方向图控制。

随着电子设备集成度的提高，通信设备的体积也变得越来越小，这时天线尺寸就需要越来越小了。

然而，在减小天线的尺寸的同时又不明显影响天线的增益和效率是一项艰巨的工作。

电子设备集成度提高，经常需要一个天线在较宽的频率范围内来支持两个或更多的无线服务，宽带和多波段天线能满足这样的需要。

微带天线由于重量轻、体积小、成本低、制作工艺简单、易与有源器件和电路集成等诸多优点，所以得到广泛的应用和重视。

1.2 微带天线研究的背景微带天线是带有导体接地板的截止基片上贴加导体薄片而形成的天线。

微带天线通过微带线或者同轴线等馈线馈电，在导体贴片与接地板之间激励起射频电磁场，并通过贴片四周与接地板间的缝隙向外辐射。

微带天线主要是一种谐振式天线，相对带宽比较窄，一般设计的带宽只有2%到5%。

随着天线的工作频率的降低，带宽也逐渐变窄。

在这样的背景下，研究影响微带天线带宽的因素，进而找到展宽微带天线的带宽的方法，对于微带天线能否在工业、民用、国防等领域得到广泛的应用，具有重要的意义。

1.3 多频带微带天线研究的意义当今，无线通讯行业发展迅猛，掌上电脑、笔记本电脑和手机都已经成了人们生活的必需品[4]。

对于频谱资源日益紧张的现在通讯领域，迫切需要天线具有双极化功能，因为双极化可使它的通讯容量增加1倍。

对于有些系统，则要求系统工作于双频，且各个频段的极化又不同。

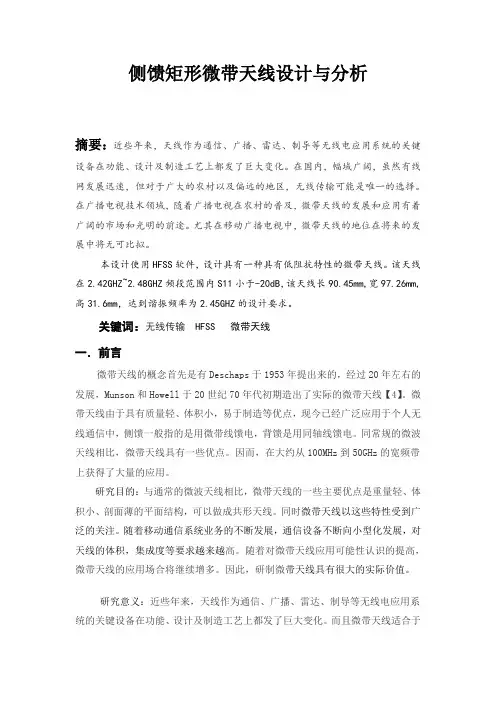

侧馈矩形微带天线设计与分析摘要：近些年来，天线作为通信、广播、雷达、制导等无线电应用系统的关键设备在功能、设计及制造工艺上都发了巨大变化。

在国内，幅域广阔，虽然有线网发展迅速，但对于广大的农村以及偏远的地区，无线传输可能是唯一的选择。

在广播电视技术领域，随着广播电视在农村的普及，微带天线的发展和应用有着广阔的市场和光明的前途。

尤其在移动广播电视中，微带天线的地位在将来的发展中将无可比拟。

本设计使用HFSS软件，设计具有一种具有低阻抗特性的微带天线。

该天线在2.42GHZ~2.48GHZ频段范围内S11小于-20dB，该天线长90.45mm,宽97.26mm,高31.6mm，达到谐振频率为2.45GHZ的设计要求。

关键词：无线传输 HFSS 微带天线一．前言微带天线的概念首先是有Deschaps于1953年提出来的，经过20年左右的发展，Munson和Howell于20世纪70年代初期造出了实际的微带天线【4】。

微带天线由于具有质量轻、体积小，易于制造等优点，现今已经广泛应用于个人无线通信中，侧馈一般指的是用微带线馈电，背馈是用同轴线馈电。

同常规的微波天线相比，微带天线具有一些优点。

因而，在大约从100MHz到50GHz的宽频带上获得了大量的应用。

研究目的：与通常的微波天线相比，微带天线的一些主要优点是重量轻、体积小、剖面薄的平面结构，可以做成共形天线。

同时微带天线以这些特性受到广泛的关注。

随着移动通信系统业务的不断发展，通信设备不断向小型化发展，对天线的体积，集成度等要求越来越高。

随着对微带天线应用可能性认识的提高，微带天线的应用场合将继续增多。

因此，研制微带天线具有很大的实际价值。

研究意义：近些年来，天线作为通信、广播、雷达、制导等无线电应用系统的关键设备在功能、设计及制造工艺上都发了巨大变化。

而且微带天线适合于组合式设计（固体器件，如振荡器、放大器、可变衰减器、开关、调制器、混频器、移相器等可以直接加到天线基片上）；而微带天线分为侧馈矩形微带天线、同轴馈电矩形微带天线、双频微带天线和圆极性微带天线。

右旋圆极化矩形微带天线设计一、引言大多数情况下，矩形微带天线工作于线极化模式，但是通过采用特殊的馈电机制及对微带贴片的处理，它也可以工作于圆极化和椭圆极化模式。

圆极化的关键是激励起两个极化方式相互正交的线极化波，当这两个模式的线极化波幅度相等，且相位相差90度时，就能得到圆极化的辐射。

矩形微带天线获得圆极化特性的馈电方式有两种：一种是单点馈电，另一种是正交馈电。

本文采用单点馈电。

我们知道，当同轴线的馈电点位于辐射贴片的对角线位置时，可以激发TM10和TM01两个模式，这两个模式的电场方向相互垂直。

在设计中，我们让辐射贴片的长度L和宽度W相等，这样激发的TM10和TM01两个模式的频率相同，强度相等，而且两个模式的电场相位差为零。

若辐射贴片的谐振长度为Lc，我们微调谐振长度略偏离谐振，即一边的长度为L1，另一边的长度为W1，且L1>W1，这样前者对应一个容抗Y1=G-jB，后者对应一个感抗Y2=G+jB，只要调整L1和W1的值，使得每一组的电抗分量等于阻抗的实数部分，及B=G，则两阻抗大小相等，相位分别为-45度和+45度，这样就满足了圆极化的条件，从而构成了圆极化的微带天线。

其极化旋向取决于馈电点接入位置，当馈电点在如图1-1的A点时，产生右旋圆极化；当馈电点在图1-1的B 点时，产生左旋圆极化波。

图1-1 单馈点圆极化矩形微带天线结构二、结构设计设计微带天线的第一步是选择合适的介质基片，假设介质的介电常数为εr，对于工作频率为f的矩形微带天线，可以用如下的公式估算辐射贴片的宽度：21212-+=)ε(fcW r(1)其中，c是光速。

辐射贴片的长度一把取为2cλ，其中cλ是介质内的导波波长，考虑到边缘缩短效应后，实际的辐射贴片长度为：LfcLe∆-=22ε(2)其中，eε是有效介电常数，L∆是等效辐射缝隙长度，它们可以分别用下式计算，即为：211212121-+-++=)(wh r r e εεε).)(.().)(.(.8025802640304120+-++=∆h w h w L e e εε对于同轴馈电的微带贴片天线，在确定了贴片长度L 和宽度W 之后，还需要确定同轴线馈点的位置，馈电的位置会影响输入阻抗，通常要求是50Ω阻抗匹配。

同轴馈电矩形微带天线设计与分析2同轴馈电矩形微带天线设计与分析2首先，我们来看一下同轴馈电矩形微带天线的结构。

该天线由一个矩形微带辐射片和一根同轴馈线组成。

矩形微带辐射片通常是由导电材料制成，可以是金属或导电涂料。

同轴馈线则由内导体、绝缘层和外导体组成，在馈线的一端与微带辐射片相连接。

在设计同轴馈电矩形微带天线时，我们首先需要确定天线的工作频率。

一般来说，天线的工作频率应根据具体的应用需求来确定。

例如，在无线通信系统中，我们需要根据通信频段来选择天线的工作频率。

确定了工作频率后，我们可以根据相关的天线设计公式来计算出天线的尺寸。

接下来，我们来详细介绍同轴馈电矩形微带天线的尺寸计算。

首先，我们需要确定天线的工作波长。

根据光速和工作频率的关系，可以得到工作波长的值。

然后，我们可以使用一些经验公式来计算矩形微带辐射片的尺寸。

例如，对于矩形微带辐射片的长度L，可以使用公式L=λ/2来计算，其中λ为工作波长。

而对于矩形微带辐射片的宽度W，可以使用公式W=c/(2*f*ε_r)^0.5来计算，其中c为光速，f为工作频率，ε_r为绝缘层的相对介电常数。

当得到了矩形微带辐射片的尺寸后，我们还需要计算同轴馈线的尺寸，以确保天线的匹配性能。

在天线设计完成后，我们可以使用一些电磁仿真软件来对天线的性能进行分析。

常用的电磁仿真软件有CST、HFSS等。

使用这些软件，我们可以模拟天线在不同频率下的辐射模式、驻波比等性能指标。

通过对仿真结果的分析，我们可以优化天线的设计，以达到更好的性能。

此外，我们还可以通过实验的方法对天线的性能进行验证。

在实验中，我们可以测量天线的辐射功率、驻波比、增益等性能指标，并与仿真结果进行比较。

通过实验的验证，我们可以对天线的设计是否满足需求进行确认，并进一步优化设计。

综上所述，同轴馈电矩形微带天线的设计与分析是一个复杂而又有趣的过程。

通过合理的设计和分析，我们可以得到性能优良的天线结构，以满足无线通信和雷达系统的需求。

08通信陆静晔0828401034微带天线设计一、实验目的：●利用电磁软件Ansoft HFSS设计一款微带天线⏹微带天线的要求：工作频率为2.5GHz，带宽（S11<-10dB）大于5%。

●在仿真实验的帮助下对各种微波元件有个具体形象的了解。

二、实验原理：微带天线的概念首先是由Deschamps于1953年提出来的，经过20年左右的发展，Munson和Howell于20世纪70年代初期制造出了实际的微带天线。

微带天线由于具有质量轻、体积小、易于制造等优点，现今已经广泛应用于个人无线通信中。

图1-1是一个简单的微带贴片天线的结构，由辐射源、介质层和参考地三部分组成。

与天线性能相关的参数包括辐射源的长度L、辐射源的宽度W、介质层的厚度h、介质的相图1-1对介电常数εr和损耗正切tanδ、介质层的长度LG和宽度WG。

图1-1所示的微带贴片天线是采用微带线来馈电的，本次将要设计的矩形微带贴片天线采用的是同轴线馈电，也就是将同轴线接头的内芯线穿过参考地和介质层与辐射源相连接。

对于矩形贴片微带天线，理论分析时可以采用传输线模型来分析其性能。

矩形贴片微带天线的工作主模式是TM10模，意味着电场在长度L方向上有λg/2的改变，而在宽度W方向上保持不变，如图1-2（a）所示，在长度L方向上可以看作成有两个终端开路的缝隙辐射出电磁能量，在宽度W方向的边缘由于终端开路，所以电压值最大电流值最小。

从图1-2（b）可以看出，微带线边缘的电场可以分解成垂直于参考地的分量和平行于参考地的分量两部分，两个边缘的垂直分量大小相等、方向相反，平行电场分量大小相等、方向相反；因此，远区辐射电场垂直分量相互抵消，辐射电场平行于天线表面。

假设矩形贴片的有效长度设为L e ,则有L e =λg ∕2 （1-1）式中，λg 表示导波波长，有λg =λ0∕√εe (1-2)式中，λ0表示自由空间波长；εe 表示有效介电常数，且εe =εr +12+εr −12(1+12h W)−12 (1-3) 式中，εr 表示介质的相对介电常数；h 表示介质层厚度；W 表示微带贴片的厚度。

微带贴片天线计算公式
微带贴片天线是一种常用的天线类型，在无线通信领域应用广泛。

它小巧轻便、易于制作和安装，具有较高的辐射效率和较好的方向性。

本文将介绍微带贴片天线的计算公式和一些相关知识。

我们需要了解微带贴片天线的基本结构。

它由一个金属贴片和一个地板构成，其中贴片是天线的辐射元件，地板则起到反射和支撑的作用。

贴片的形状和尺寸对天线的性能有很大影响，因此在设计微带贴片天线时，需要根据具体的应用需求选择合适的尺寸和形状。

对于常见的矩形微带贴片天线而言，其共振频率可以通过以下公式进行计算：
f = c / (2 * (L + Lr) * (W + Wr) * sqrt(εr))
其中，f为共振频率，c为光速，L和W分别为贴片的长度和宽度，Lr和Wr为贴片与地板之间的边缘长度补偿，εr为介电常数。

微带贴片天线的辐射功率也可以通过以下公式进行估算：
P_rad = (η * P_in * G) / (4 * π * R^2)
其中，P_rad为辐射功率，η为辐射效率，P_in为输入功率，G为天线的增益，R为接收点到天线的距离。

除了共振频率和辐射功率，还可以通过其他公式计算微带贴片天线
的输入阻抗、驻波比等参数。

不同类型的微带贴片天线可能有不同的计算公式，具体的设计方法和公式可以参考相关文献和专业书籍。

微带贴片天线的计算公式是设计和优化天线的基础，通过合理选择参数和使用适当的公式，可以得到性能良好的微带贴片天线。

希望本文能够帮助读者更好地理解和应用微带贴片天线技术。

基于HFSS矩形微带天线仿真与设计HFSS（高频结构模拟软件）是一种专业的电磁场仿真软件，可以用于电磁场分析和天线设计。

在通信领域，天线设计是非常重要的工作，而微带天线是一种常用的天线结构之一。

本文将基于HFSS软件对矩形微带天线进行仿真与设计，以探讨其性能和特点。

矩形微带天线是一种常见的微带天线结构，其结构简单、制作方便，并且在通信系统中有着广泛的应用。

矩形微带天线的主要结构是由金属贴片和衬底组成，金属贴片通常被设计成矩形或正方形，可以直接在PCB（Printed Circuit Board）板上加工制作。

由于其结构简单并且性能良好，所以矩形微带天线备受研究者的关注。

在HFSS软件中进行微带天线的仿真与设计，需要按照以下步骤进行：1. 建立仿真模型：首先需要建立微带天线的三维模型，包括金属贴片和衬底。

在HFSS软件中，可以通过绘制结构、设置材料参数、定义边界条件等步骤来完成模型的建立。

2. 定义仿真参数：在建立好仿真模型后，需要定义仿真的频率范围、激励方式、网格密度等参数，以确保仿真的准确性和有效性。

3. 进行仿真分析：在设置好仿真参数后，可以进行频域分析或时域分析，得到微带天线的S参数、辐射场分布等重要信息，从而评估微带天线的性能。

4. 优化设计：根据仿真结果，可以对微带天线的结构参数进行调整和优化，以获得更好的性能指标，比如增益、带宽、驻波比等。

通过以上步骤，可以在HFSS软件中对矩形微带天线进行全面的仿真与设计，为微带天线的工程应用提供良好的设计基础和技术支持。

接下来，将从两个方面对基于HFSS的矩形微带天线仿真与设计进行详细介绍。

第一、HFSS仿真分析在HFSS软件中对矩形微带天线进行仿真分析，主要是评估其性能指标和辐射特性。

常见的性能指标包括带宽、增益、辐射方向图、驻波比等。

对于微带天线的带宽来说，是一个很重要的性能指标。

带宽的宽窄直接关系到天线的频率覆盖范围，在通信系统中有着重要的应用。

毕业论文学生姓名学号院(系)专业电子信息工程题目一种矩形微带天线设计指导教师2012 年 5 月摘要:微带天线以其体积小、重量轻、低剖面等独特的优点引起了相关领域的广泛重视，已经被广泛应用在1OOMHz—1OOGHz的宽广频域上的大量的无线电设备中。

微带贴片天线是微带天线的一种基本类型，是一种谐振型天线，通常只在谐振频率附近工作。

设计这种天线首先要保证它的谐振频率不能发生偏离。

贴片的形状可以是任意的，但是能计算出辐射特性的几何形状是很有限的，本文选用矩形贴片来研究微带天线。

本文首先介绍了微带天线比较常用的几种分析方法以及辐射原理，然后根据已有的经验公式，再结合高频结构仿真器(High Frequency StructureSimulator)HFSS设计了一款中心频率为2.44GHz的无线局域网矩形微带天线。

本论文给出了详细的设计流程：根据理论经验公式初步计算出矩形微带天线的尺寸，然后在HFSS里建模仿真，根据仿真结果反复调整天线的尺寸，直到仿真结果中天线的中心频率不再偏离2.44GHz为止。

微带天线固有的缺陷是窄带性，它的窄带性主要是受尺寸的影响，本文在不改变天线中心频率的前提下，通过理论经验公式与仿真软件的结合，给出了微带天线比较合理的尺寸。

由驻波比仿真结果，可以看出在2.42GHz-2.46GHz频率范围内，驻波比VSWR<2，符合设计要求；由天线的增益仿真结果，可以看出天线在工作频率处的增益略小于8dB，基本符合设计要求。

关键词:微带贴片天线,HFSS,矩形微带天线,驻波比,增益Abstract：Microstrip antennas with its small volume, light weight, low profile, and other unique advantages caused wide related field The attention, has been widely used in 1OOMHz-1OOGHz broad frequency domain of the large number of radio equipment . Microstrip antenna is microstrip antennas patch a basic types, is a resonance antennas, usually only in Near the resonant frequency. The antenna design, it must ensure the resonance frequency deviation from cannot occur. Posted Slice shape can be arbitrary, but can calculate radiation characteristics of geometric shape is very limited, this paper Choose the rectangle patch to study microstrip antennas. This paper first introduced the microstrip antennas used frequently in several analysis method and principle of radiation, and then the root According to the previous experience formula, combined with High Frequency Structure simulation device (High Frequency Structure Simulator) HFSS designed a center frequency of 2.44 GHz wireless LAN rectangular microstrip antennas. This paper The details of the design process are: according to the theory experience formula preliminary calculated the rectangular microstrip antennas feet “And then HFSS in modeling simulation, according to the simulation results of the antenna size adjustment again and again, until the simulation” In the center of the antenna fruit frequency deviation 2.44 GHz no longer so far. Microstrip antenna inherent defect is narrowband sex, its narrowband sex is mainly by the influence of size, in this paper Don’t change the antenna center frequency, under the premise of through the theory and simulation software of empirical formula of the union, gives Microstrip antennas more reasonable size. The standing wave than simulation, and the results can be seen in the 2.42 GHz 2.46 GHz frequency range, the standing wave VSWR than < 2, comply with the design requirements; The antenna gain simulation, and the results can be seen in the frequency of the work in antenna gain is slightly less than 8 dB, basic comply with the design requirements.Keywords：Patch microstrip antennas, HFSS, rectangular microstrip antenna, standing wave ratio, the gain目录1 绪论 (4)1.1 课题研究背景及意义 (4)1.2 微带天线的特点 (4)1.3 微带天线的分类 (5)2 微带天线理论 (5)2.1 微带天线的分析方法 (5)2.2 微带天线设计的方法 (9)2.3 展宽微带天线频带和提高增益的主要方法 (12)3 矩形微带贴片天线 (13)3.1 结构和设计要求 (14)3.2 矩形微带贴片天线的辐射原理 (14)3.3 矩形微带天线尺寸的确定 (15)3.4 天线设计软件HFSS的简单介绍 (18)4 基于HFSS的无线局域网矩形微带天线设计 (18)4.1 设计要求 (18)4.2 设计步骤 (18)4.4 设计结论 (26)总结 (27)参考文献 (28)致谢 (29)1 绪论1.1 课题研究背景及意义微带天线是20世纪70年代出现的一种新型天线形式。

设计实验微带贴片天线的设计一、实验目的Fig. 1 微带贴片天线设计思路1、通过HFSS仿真设计微带贴片天线，具体参数要求如下：✓工作频率为2.6GHz，使用材料为FR4（相对介电常数ε=4.4），厚度为1.6mm的双面覆铜板；✓辐射贴片采用夹角为180°的扇形贴片，利用50Ω的微带线进行馈电，用1/4波导微带匹配段对天线进行阻抗匹配；✓要求天线的血站频率在2.55GHz~2.65GHz范围内，且仿真参数S11在谐振频率出小于-13dB。

2、天线设计思路参考Fig.1，仿真成功后做出实物板。

二、实验原理1、HFSS仿真设计流程：建立模型→设置边界和激励（包括金属板、介质板和空气盒子）→建立优化→设置求解条件，并执行仿真→生成结果。

2、利用APPCAD计算微带线参数：介质板厚度为1.6mm，FR4材料的相对介电常数ε=4.4，中心频率为2.6GHz，根据APCAD计算，如图Fig.2所示，为使微带线馈电电阻为50.04Ω，微带线宽度应为W3=3.06mm，并且1/4波导微带匹配段的长度应为L=15.65mm.Fig. 2 扇形贴片天线参数计算同时，金属板尺寸为100mm×75mm，可初步估计扇形半径R=33mm，馈线长度L3=5mm，匹配段宽度W=1mm。

根据以上参数可绘制如图Fig.3所示。

Fig. 3 扇形贴片天线参数和设计示意图3、制板流程：导出图形→打印胶片→PCB板打孔穿线→将胶片固定在PCB板上进行曝光→显影→刻蚀→用酒精除去感光膜→焊接→测试。

三、仿真过程与分析正面示意图背面示意图Fig. 4 微带贴片天线设计金属板示意图1、建立模型（Fig.4）。

打开HFSS，绘制介质板，第一个点（-10，0，0），第二个点相对坐标为（100，75，-1.6），建立尺寸为100mm×75mm×1.6mm的长方体。

●绘制正面图形：绘制馈线：第一个点（38.475，0，0），第二个点相对坐标（3.06，5，0），建立3.06mm×5mm的矩形馈线。

微带天线的设计和阻抗匹配微带天线是一种广泛应用于无线通信领域的新型天线。

它具有体积小、重量轻、易于集成等优点，因此特别适合于现代通信系统的应用。

本文将详细介绍微带天线的原理、设计思路、阻抗匹配方法以及实验验证等方面的内容。

微带天线是在介质基板上制作的一种天线。

它主要由辐射元和传输线组成，通过在介质基板上印制金属导带，形成辐射元和传输线，利用电磁波的辐射和传播特性实现天线的功能。

由于辐射元和传输线都印制在介质基板上，因此微带天线具有体积小、重量轻、易于集成等优点。

选择合适的介质基板，根据需要选择介电常数、厚度、稳定性等参数；在介质基板上印制金属导带，形成辐射元和传输线；根据设计要求，对金属导带进行形状和尺寸的调整；为提高天线的性能，需要进行阻抗匹配等调试；选取合适的材料：根据应用场景和设计要求，选择合适的介质基板和金属材料；设计形状和尺寸：根据天线设计的原理，设计合适的辐射元和传输线形状，以及其尺寸大小；考虑天线的抗干扰能力：为提高天线的性能，需要采取措施提高天线的抗干扰能力，如设置保护区、采用滤波器等。

微带天线的阻抗匹配是实现天线高效辐射的关键环节。

通常情况下，微带天线的阻抗不是纯电阻，而是具有一定的电抗分量。

为了使天线与馈线之间实现良好的阻抗匹配，通常采用以下方法：改变馈线的特性阻抗：通过调整馈线的几何形状、材料等参数，改变馈线的特性阻抗，使其与天线的阻抗相匹配；添加电阻、电容等元件：在馈线与天线之间添加适当的电阻、电容等元件，以调整天线的阻抗，实现阻抗匹配；采用分步匹配：通过在馈线与天线之间设置适当的阶梯状阻抗，逐渐接近天线的阻抗，从而实现良好的阻抗匹配。

为了验证微带天线的性能和阻抗匹配的效果，通常需要进行实验测试。

实验测试主要包括以下步骤：搭建测试平台：根据需要搭建测试平台，包括信号源、功率放大器、接收机等；连接测试平台：将微带天线与测试平台连接，确保稳定的信号传输；调整阻抗匹配：根据实验结果，对天线的阻抗匹配进行微调，以获得最佳的性能；进行测试：在不同的频率、距离等条件下进行测试，收集数据并进行分析；结果分析与讨论：根据实验数据进行分析和讨论，评估微带天线的性能和阻抗匹配的效果。
