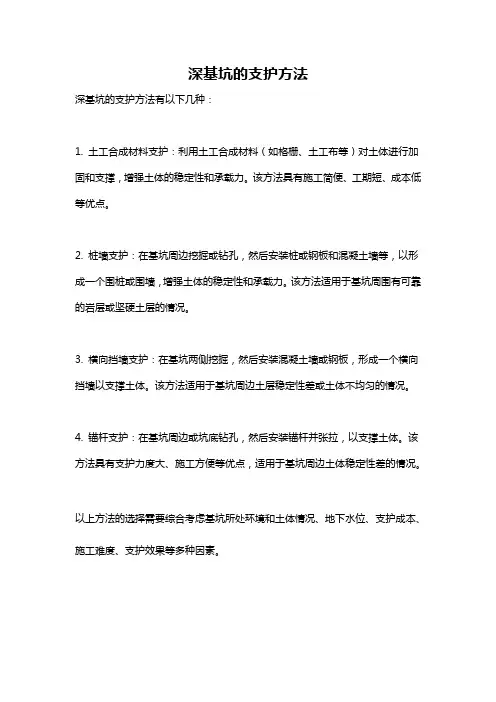

深基坑的支护方法
深基坑的支护方法有以下几种：
1. 土工合成材料支护：利用土工合成材料（如格栅、土工布等）对土体进行加固和支撑，增强土体的稳定性和承载力。

该方法具有施工简便、工期短、成本低等优点。

2. 桩墙支护：在基坑周边挖掘或钻孔，然后安装桩或钢板和混凝土墙等，以形成一个围桩或围墙，增强土体的稳定性和承载力。

该方法适用于基坑周围有可靠的岩层或坚硬土层的情况。

3. 横向挡墙支护：在基坑两侧挖掘，然后安装混凝土墙或钢板，形成一个横向挡墙以支撑土体。

该方法适用于基坑周边土层稳定性差或土体不均匀的情况。

4. 锚杆支护：在基坑周边或坑底钻孔，然后安装锚杆并张拉，以支撑土体。

该方法具有支护力度大、施工方便等优点，适用于基坑周边土体稳定性差的情况。

以上方法的选择需要综合考虑基坑所处环境和土体情况、地下水位、支护成本、施工难度、支护效果等多种因素。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

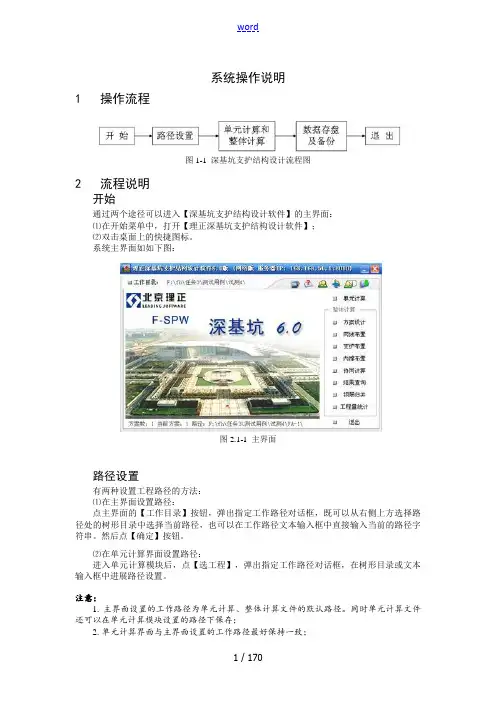

系统操作说明1操作流程图1-1 深基坑支护结构设计流程图2流程说明开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件】；⑵双击桌面上的快捷图标。

系统主界面如如下图：图2.1-1 主界面路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进展路径设置。

注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格〞；4. 单元计算控制菜单下的“打开工程〞功能同【选工程】。

单元计算和整体计算分别参见第一、二、三和四局部。

数据存盘与备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。

退出在单元计算界面下点击“退出〞按钮或菜单，退出单元计算模块；在主界面下点击“退出〞按钮或菜单，退出软件。

第一局部单元计算操作说明1操作流程图1-1 单元计算操作流程图进入单元计算点击“〞按钮，进入单元计算模块。

增加计算项目⑴第一次进入单元模块时，计算项目为空，如如下图。

图1.2-1 单元计算输出界面⑵必须点“增〞按钮，弹出图所示模板，并从中选取计算项目。

确认后进入设计数据录入界面。

图1.2-2 项目选用模板注意：1. 已经进展过单元计算的项目，进入单元计算后，既可以点“增〞按钮，从模板中增加新项目，也可从项目列表中选择已有项目〔如如下图〕，再点“算〞直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删〞按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作〞菜单〔如图〕功能同“增〞、“删〞和“算〞按钮。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是 1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于 1.5m；2.锚杆锚固体上覆土层厚度不宜小于 4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于 2.5m，水平不宜小于 2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于 4.0m。

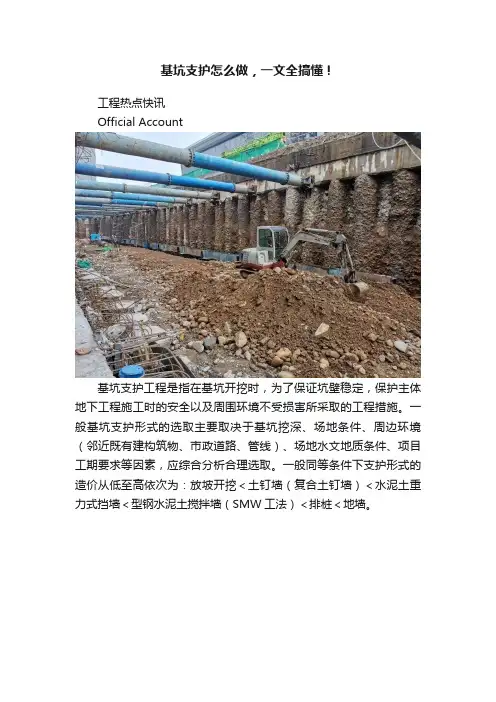

基坑支护怎么做，一文全搞懂！工程热点快讯Official Account基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。

一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。

一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。

一、放坡开挖图1 放坡开挖实景照1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；图2 多级放坡示意（注：开挖面在地下水位之下需要设置降水井）2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。

二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。

图 3 土钉墙实景照1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。

三、水泥土重力式挡墙图 4 水泥土重力坝实景照1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。

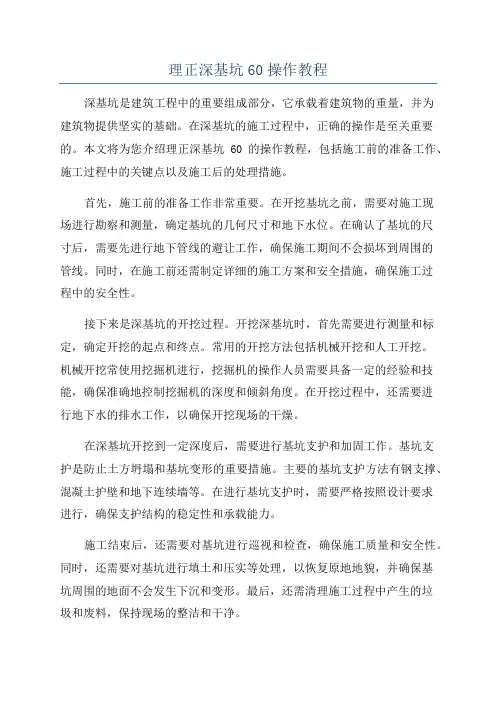

理正深基坑60操作教程深基坑是建筑工程中的重要组成部分，它承载着建筑物的重量，并为建筑物提供坚实的基础。

在深基坑的施工过程中，正确的操作是至关重要的。

本文将为您介绍理正深基坑60的操作教程，包括施工前的准备工作、施工过程中的关键点以及施工后的处理措施。

首先，施工前的准备工作非常重要。

在开挖基坑之前，需要对施工现场进行勘察和测量，确定基坑的几何尺寸和地下水位。

在确认了基坑的尺寸后，需要先进行地下管线的避让工作，确保施工期间不会损坏到周围的管线。

同时，在施工前还需制定详细的施工方案和安全措施，确保施工过程中的安全性。

接下来是深基坑的开挖过程。

开挖深基坑时，首先需要进行测量和标定，确定开挖的起点和终点。

常用的开挖方法包括机械开挖和人工开挖。

机械开挖常使用挖掘机进行，挖掘机的操作人员需要具备一定的经验和技能，确保准确地控制挖掘机的深度和倾斜角度。

在开挖过程中，还需要进行地下水的排水工作，以确保开挖现场的干燥。

在深基坑开挖到一定深度后，需要进行基坑支护和加固工作。

基坑支护是防止土方坍塌和基坑变形的重要措施。

主要的基坑支护方法有钢支撑、混凝土护壁和地下连续墙等。

在进行基坑支护时，需要严格按照设计要求进行，确保支护结构的稳定性和承载能力。

施工结束后，还需要对基坑进行巡视和检查，确保施工质量和安全性。

同时，还需要对基坑进行填土和压实等处理，以恢复原地地貌，并确保基坑周围的地面不会发生下沉和变形。

最后，还需清理施工过程中产生的垃圾和废料，保持现场的整洁和干净。

结束语：深基坑的施工是一项复杂而重要的工作，需要严格按照操作规程进行。

本文介绍了理正深基坑60的操作教程，包括施工前的准备工作、施工过程中的关键点以及施工后的处理措施。

希望这篇文章对您有所帮助！。

理正深基坑使用说明打开理正点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计项，然后确认显示如下：说甲隼畴垣宀计L4然后开始数据输入：(可根据软件提示进行填写)基坑等级和基坑侧壁重要性系数可查下图a^*i-B ±.E^.⅛更Ia 总卫丹力计■?TiS<≡K≡tMF15⅛Stt> J⅛J ∣J⅛-MSttMEiaSI≡^>il∣QLB≡tIβ⅛H⅛)io ωoKHif≡⅛)IQOT¾ET⅛B⅛)Q m柱直fi⅛)0.9DC«M£b)I.CTC 30ff⅛MUΞ¾QO扶・⅛Sħ⅞WΛ,T⅛衍"2)%严痒式3.1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数。

注■有特殊耍求的建放基坑侧壁安全等级町m⅛具体悄况另存扁定•嵌固深度可先不填写，等所有数据结束后再来放坡信息超载信息若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度 2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小 值。

水土一项中土用合算，砂、砾用分算。

计算m 值可根据软件提供的公式计算，如图：超载4种类型坡度系数为放坡高宽比I I I用口 求m 值 '≤'基坑底面位移量估计值亦10 mmm-丄(Q2φa-φ+c) a要计算m 值的土层为："⅝ιmnm ∣rt ι≡∣"∣Ri ι≡ιr ι∣!≡rwι「所有土层I土层参数值取值： 林水上 厂水下确定基坑底面位移量估计值经验选10mm ,也可以根据实际选小。

点确定前注意区分水上水下。

3上图中画红圈的不用填写预加力可选择 50-100 ,锚固体直径有150，160的(用哪个不晓得怎么选) 锚固力调整系数和材料抗力调整系数都是1.00不用改。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

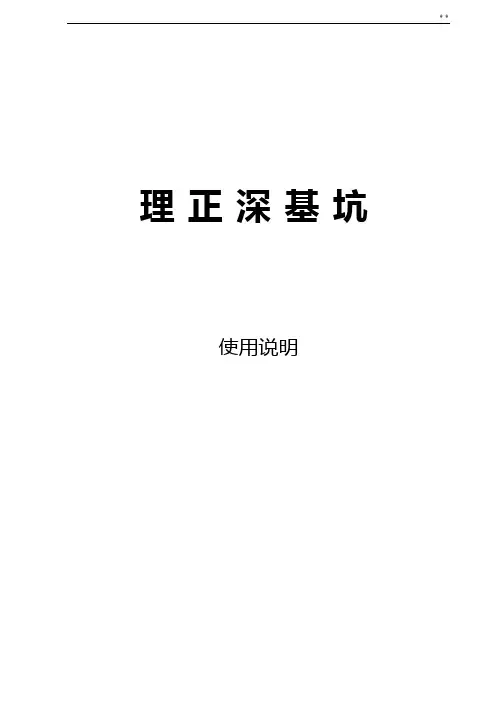

【最新整理，下载后即可编辑】理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10h≤6 非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

深基坑支护工程设计全过程详解深基坑支护工程设计一般要经历设计前的准备工作、方案设计、施工图设计等阶段，下面结合自己的几年的工作经历写几点体会。

一、设计前的准备工作1、收集相关资料接到一项设计任务后，首先要做的工作就是收集相关资料，包括场地现状地形图、地质勘察报告、建筑总平面图、地下室平面（剖面）图、建筑基础及基础底板结构图，周边若有建（构）筑物或地下管线的还要收集场地周边建（构）筑物的地基基础图纸（包括基础形式、埋深、平面布置等）和地下管线的图纸。

收集到上述资料后，应认真理解、消化有关图纸，并做好以下几件事情：（1）确定基坑底开挖标高，初步了解基坑各侧的开挖深度；（2）重点关注地下室外墙与场地红线的相对位置关系，以确定有无放坡空间的可能；（3）阅读地质勘察报告，掌握整个场地大致地质分布情况，重点关注有无砂（砾）层、软弱土层及基岩深度，若有砂（砾）层、软弱土层等，查看其土层描述及标贯击数情况，初步掌握其岩土力学性质。

（4）根据管线资料，了解管线分布情况，尤其分布在1.5~2.0倍坑深范围内的管线分布情况。

2、踏勘现场踏勘现场是进行基坑工程设计很重要的一步现场工作，很多年轻的同志不以为然，认为坐在办公室看场地地形图就可以了，其实这是错误的。

只有亲自踏勘现场，才能充分了解现场情况，做到了然于胸，在后面确定支护设计方案时才能抓住重点，做到有的放矢。

那么踏勘现场时要注意哪些方面呢：（1）前面通过资料收集已初步掌握场地红线的与地下室外墙的距离管线，踏勘现场时应重点关注，现场确认有无放坡的可能以及放坡的大概坡率及空间。

（2）沿着场地红线察看一周，看周边建（构）筑物的情况以及与红线的大致位置关系，增加感性认识，察看时应重点关注周边建（构）筑物的结构形式（是框架结构还是砖砌结构、楼层高度）、建筑物墙体有无旧裂缝、建筑物现在的使用情况及周边地面有无裂缝、下沉等现象，同时察看周边地下管线情况，看看还有没有其它遗漏的重要管线，有的话应及时通知业主进行补测。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

理正深基坑使用说明理正深基坑使用说明打开理正理正廉基坑支护菇构设计號件F临珊控制旳能辅勛帝助工伍齬径.I: I 理正练单元计算^1 1— ^-1 i fJ J . TVj ——整体计算方案数：1当前方案：1 (\肥-1\采用內支撑的方案》退 出方案选择FWiS选择右侧的单 元计算 钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模 板，如下图选择排桩支护设计一项，然后确显示如下:V2JE 祥戛Ut 支护设忡?匸畔~琛蔓宛支护iJb*Q 宙 天 民 爭 退出 遗工程放大编小平坯□阀坑芟护1O ◎ ◎]ui 探基坑支护设计i[&spw u(iin.[MTi 、 増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo一簸 支护结构破坏、L 体失稳或过大变腿对基坑周边环境及 地下结构牖1影响很严重L10二级支护结构蔽坏•土体失稳或过大变形对基坑周边环境及 地下结构施工影响一般LOO三级 支护结构破坏■上体失梯或过:丈变形对基坑周边环境廉 地下结构醐工彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另行确定.基坑工程复杂程度等级（ 建筑地基基础技术规范 ）円力计■方注曙■議I.Mi.o eno锻*题卸 1QOTo mQ.aaa*M£h)I.KW C30R?®tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝土强度等级的选择，不明宽比 超载信息超载4种类型 前2个均布荷载常用，后两个属于偏心荷载(不晓得 什么情况用)若有作用深度，作用宽度，距坑边距就用第二个 土层信息 内侧降水最终深度和外侧水位深度2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值水土一项中土用合算，砂、砾用分算。

理正深基坑最的手把手叫你设计基坑支护的教程基坑支护设计手把手教程第一步：基坑支护设计前准备工作在开始设计基坑支护之前，需要进行以下准备工作：1.准备基坑资料：收集基坑位置、尺寸、土质及地下水位等相关信息。

2.土质调查：对基坑周边土质进行勘探，了解不同土层的性质和稳定性。

3.地下水位调查：通过测井等方法获取地下水位，并评估对基坑施工的影响。

4.确定荷载：分析并确定基坑周边的荷载情况，包括土压力、地震荷载等。

第二步：基坑支护形式的选择基坑支护形式的选择通常有梁板桩、垂直支撑和构筑物支撑等多种形式，根据具体情况选择最适合的支护形式。

1.梁板桩支护：适用于较深且土壤稳定性较好的基坑，可以采用梁板桩形成围护墙来支护挖土，保持挖土面的稳定。

2.垂直支撑支护：适用于浅基坑或土壤稳定性较差的基坑，可以采用垂直支撑体系，如钢支撑和混凝土支撑等，来支持挖土的侧面。

3.构筑物支护：适用于需要同时进行建设和基坑支护的情况，如挡土墙、钢结构支撑和混凝土面板等构筑物。

第三步：基坑支护设计根据基坑资料和支护形式的选择，进行具体的基坑支护设计。

1.挂墙设计：对于梁板桩支护形式，需要进行挂墙设计，包括挂板预制和挂板施工等。

2.土压力计算：对于各种支护形式，需要计算土体的荷载和土压力，确定支撑材料和尺寸。

3.支护材料选择：根据土压力计算结果和实际工程要求，选择适合的支撑材料，如预制钢板、钢管和木质支撑等。

4.连接方式设计：对于支撑材料之间的连接，如挂板和支撑材料之间的连接，需要进行设计，并选择适当的连接方式，如焊接和螺栓连接等。

第四步：基坑支护施工基坑支护设计完成后，需要进行具体的施工工作。

1.挖土：根据设计要求，按照支护计划进行挖土工作，确保挖土面的稳定性。

2.安装支撑：根据支护设计，安装预制的挂板和支撑材料，保证基坑的稳定性。

3.进一步处理：根据土质条件和地下水位等情况，可能需要进行其他处理，如加固支护材料和加装临时支撑等。

4.监测：在施工过程中，需要进行基坑支护的监测，如地下水位监测和支护结构变形监测等，及时调整和处理问题。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于 2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

岩层锚索锚固段不宜大于10m。

④锚索与水平面的夹角以下倾为宜不大于35，一般15～25.全部输入完成后可点击自动生成工况，显示如下出现上图，一般为0.500注意：每次调整锚索的间距，都要重新自动生成工况。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

岩层锚索锚固段不宜大于10m。

④锚索与水平面的夹角以下倾为宜不大于35，一般15～25.全部输入完成后可点击自动生成工况，显示如下出现上图，一般为0.500注意：每次调整锚索的间距，都要重新自动生成工况。

护择右側阿单元计讯按弧然后出双下边界曲V&・(<|LV liasw SMI OAf) » n t ・!「・；<% ・1期话tr口中哂按饥出現新堆顼口遶用劇匕如下图啦伍互魂"3*形设注g洋/-inE 阮MR迭择措住支护型计一转后匾邑显示埔巴A "舟然后开始数船愉入，（可根据软n提不进行填写〉墓坑等级和墓坑侧魁？s性系数可盘下帕3.1. 3基坑支护第构设计应楼折懸2 1.能用用应的泗壁安全筹点灰董娈性系熟馈刈海度可尤不填写.尊所有数能结束后冉柬桩何韻是两桩2同何诡鼓多05. Jnfflt担i 作用探皮.作用盘度.距坑0护戏It 第二个. ________________________________________________________________ 土层信息内侧障水鼓终鴻度和外厠水位録度2攻數值一跤是构同（无隔水的悄况下）•经验娥值为基坑探度 Jtaans 米 +O 站則《实你填写，貝恤埃一狀不变屋号±??8»S0「0o[18・0 • 010 00 ”500 ”20 厂 ；10 00 ]|0 00 [ 删| [弦个我极期助林會填写."度用棚关几删平均住X 號圈体斥擦用力可査软竹中的衣.宜较h 值・ 木土一攻中土用命斃.砂.碌用分算. il$?m 徂可根盘软件按供的公式计只.如图＜作用操RTE 用武序卷坑淹IQ 0 G ，W|<D 丿 g ) f n ； » nm |o ow1 ODO 0.000 ■ ■ ■ 一rnr —r I妞戟4种类型 妞戟4种类型 的2个均布荷毅常用,厉两个属于像心荷裁（不晓紐I •么情况用）基坑底If I 位移11佔讨伯经脸墟】Omm ・也可以根来实际墟小.点驕定带江図区分水I ：水下.I •序冲oi?ir的不用填筠備如力可选择50.100.需同体宜轻有150・1M）的（用哪个不晓钳怎么址）備网力调桧族飲和材料抗力调整廉敬朋定1.00不用改.K它壇为向己设计.來个规范建筑堆坑支护技术规程JGJ 120-991.備杆I下持垂£1间审不立小于2.0臥水半阖续不立小于1.5»12.怪杆娥同体1覆+•层#度不宜小于4.53・像杆攸角宜为15・〜25・.比不向大于45・下边绘网上査来的°他应力和索布朮经验，①土层憐務I下抒冏护不立小于2 5m,水平不宜小于2.0m：岩层懾承何护宜采用3~6m*②搐索他h段帅入潸动网或池在潸动面以外的氏氏不小于lm・自山银长度不用小于4~ 5«:③㈱M体IX岩土体占度不M小于5g 懾H段怏度不W小于＜伽・岩层怖索協⑷段不立大千Kte・④水平向的央兌以下倾为直不大于必-©15-25.全部输入完成后可点丽了顾「况.显爪如下出现上图.一般为0.500辻範毎次调壑祐脣的何更・都5!空祈自动生戍匚况.I 述都完威后.刚5!星本信息 点it 嵌帆深皮后边的自动计讥公人1 20022传F 疋77讥"刃1 300 3 t00<rwi取消◎數御l:M ＞匾＞1 •算得岀的数沦为X 小值.可根弟实|诂适当加淳儀|训凜岌项目M 结构计笄 V 截面计篦 V 锚杆计爲 -整体穂定验頁-杭隆起验笄rI 隼E ＞K 验算金选中|全取滴开始|这个界両可以按照【周填写.能后点亓和 出度如下窗口注童位移小干50mm ・育矩尽lii 小于200 点击工三也蜜逐个T 况看务然后川卞二物可以开血计寛哦心 姻口按tn的点计0n*«kK/n*> <2f>w.l|74P^MMCI ©・G法I Q3H;, j im#K^KSl I. 1 XT3W_iJJZ代皈ue8 UJ 5KtWH»TWX>M..|?n »T a叹・• A »伶FTTRM他u IW.tt202 tf-tf;选择内力钟陛法中，惑恃、单支心选绘典法：多支点选非性法. 懿后廡丽F诵图中常梆的一攻尽显改为XD1乩或XD20的形式一修改完成后点迤述 無电二回 显示御下图… 一闻加幵昭期张厦取计工隹 申用刖曳汁毀结灵 歹除3ARCHTinTwr pWWFWj®i| 1 ■• w f ■】而积EiTC51 ■■ ■ — J 7._—aLdiiaiiLf r « Ji I r < fr CrC)1 -ZtlS d8 0 •08 0 6 0 280 0(249.0] S 21 2 «*6.06 06 5 <20 Oixrr 8】 U JO 3E 、ts 2/6 G4S6 04 5580 OfFM 61e «▲• ■■ • ■ W* ■ ♦ •■••••■•・.__ 、」； 中)砂咖舷诊EE.) 310 300強神题氏n^So og> 1 1 x T2 OK幅杆木平为向内力农必内力计具方卍Og£ OSMifi內力取设HU晞该材料鏗度设计值改为】320下边的中.改成如图所不.厉配必知是15.2 单泉钢絞线狀ftfct力W小于180KN. 2収36«, 3根S4U.U I内甞改好弟点山用刚妇I笄结杲・显不加下.瑚目稼3g 扩如if 8：下一仏枕会进入自动讣算.特果如下所示」■・4MUrt,w*w»・♦• __________G・》«r • • ■ « r M <1 “ A. •♦■»• u« aI ••« •$• <>r 拉到下竝.注意下整体椅定验算■0・应力状态，总应力决 :条分拈中的土争皿 1.00ft疇®按据诃ft定安全耐M「丄电L .Z卜找恒弋干1. E含格跡半徨(7 X ■ 19.039"®C'^^(n) X = -3. 292毗丝标TS) 丫二14.637於后君抗倾段隐定性验处・满址农范菱求就嚴.以上为全部程序，那部分不合格就回去调，反复计算下边來点经验滴以匕为全部程序，那部分不合格就回去调，反复计算下边來点经验滴1. 勺酸曲海度有关的内嘉是*谕杆深度・何菲.坦数・2. 余填土辱的靖况下可以烫冉備萦•以越小专矩.3. 影响位移的冈素是桩從.桩审.4. 儉应力小于傩蔻内力坟计值的65%. 土星小一些•叶大一些.境加也賊力可以;«少檢索长度.5. 懾憲内力实H1位的经脸數他土300. 0 400.砾500・叫砥600.6・老响整体稳啓全笊故K,的凶和①c. V（MES）:②仟认軸悔负③憐杆长浚・7. 土层佶g中君石！!根期轻验填写业度及粘集力・S*.hVJ«大一些・粘樂力2取小一些.K.窑當在上庶中时，入餉角可适当增大.便怖歌长度变小（15*改为20・>9.抗倾腫稳定性总伴第果旻刚度.选筋• tn©・佈IT间原老响・。

理正系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件】；⑵双击桌面上的快捷图标。

系统主界面如图所示：图主界面路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。

1/257注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。

单元计算和整体计算分别参见第一、二、三和四部分。

数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。

退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。

2/2571 操作流程进入单元计算 点击“增加计算项目第一部分 单元计算操作说明图1-1 单元计算操作流程图”按钮，进入单元计算模块。

⑴ 第一次进入单元模块时，计算项目为空，如图所示。

图 单元计算输出界面⑵ 必须点“增”按钮，弹出图所示模板，并从中选取计算项目。

确认后进入设计数据录入界面。

3/257图项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图所示），再点“算”直接进入数据录入界面；图项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图）功能同“增”、“删”和“算”按钮。
