光纤通信系统光源综述
- 格式:doc
- 大小:636.55 KB
- 文档页数:9
简述光纤通信系统的组成和优点。
光纤通信系统由光源、光纤传输介质、光电转换器、光纤连接器和光纤收发器等组成。
1. 光源:产生光信号的装置,一般使用激光器或发光二极管。
2. 光纤传输介质:用于传输光信号的细长光纤,由玻璃或塑料制成。
3. 光电转换器:将光信号转换为电信号的装置,一般使用光电二极管或光电倍增管。
4. 光纤连接器:用于连接光纤的装置,保证光信号的传输。
5. 光纤收发器:将电信号转换为光信号并进行发送和接收的装置,一般包括光电转换器和光源。
光纤通信系统的优点包括:
1. 大带宽:光纤传输介质具有很高的传输带宽,可以同时传输大量的数据。
2. 低损耗:与传统的电缆相比,光纤传输的信号损耗很小,可以实现远距离传输。
3. 抗干扰性强:光纤通信系统对电磁干扰和信号衰减的抗干扰能力较强,传输质量稳定可靠。
4. 安全性高:光纤通信采用光信号传输,不会产生电磁辐射,不易被窃听和干扰,保障通信的安全性。
5. 体积小、重量轻:光纤通信系统的设备相对较小巧轻便,便于安装和维护。
6. 适用范围广:光纤通信系统适用于各种通信需求,包括电话、互联网、电视信号传输等。

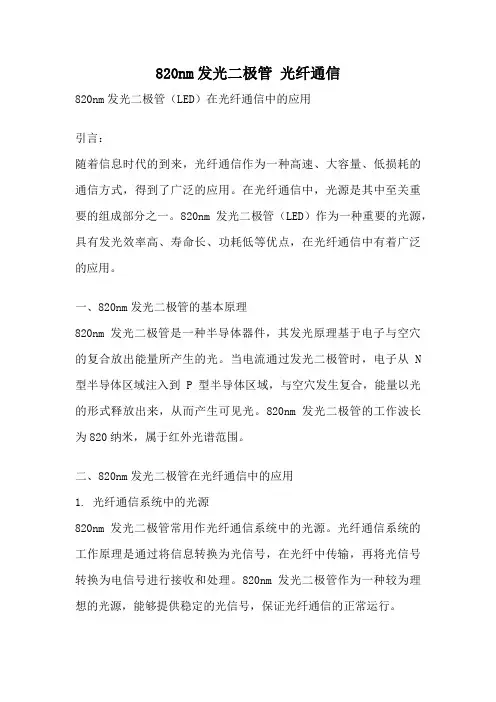

820nm发光二极管光纤通信820nm发光二极管(LED)在光纤通信中的应用引言:随着信息时代的到来,光纤通信作为一种高速、大容量、低损耗的通信方式,得到了广泛的应用。
在光纤通信中,光源是其中至关重要的组成部分之一。
820nm发光二极管(LED)作为一种重要的光源,具有发光效率高、寿命长、功耗低等优点,在光纤通信中有着广泛的应用。
一、820nm发光二极管的基本原理820nm发光二极管是一种半导体器件,其发光原理基于电子与空穴的复合放出能量所产生的光。
当电流通过发光二极管时,电子从N 型半导体区域注入到P型半导体区域,与空穴发生复合,能量以光的形式释放出来,从而产生可见光。
820nm发光二极管的工作波长为820纳米,属于红外光谱范围。
二、820nm发光二极管在光纤通信中的应用1. 光纤通信系统中的光源820nm发光二极管常用作光纤通信系统中的光源。
光纤通信系统的工作原理是通过将信息转换为光信号,在光纤中传输,再将光信号转换为电信号进行接收和处理。
820nm发光二极管作为一种较为理想的光源,能够提供稳定的光信号,保证光纤通信的正常运行。
2. 光纤通信中的光纤衰减测试光纤通信中,光信号在传输过程中会发生衰减,造成信号质量下降。
为了评估光信号的衰减情况,需要进行光纤衰减测试。
820nm发光二极管可以作为测试光源,发出稳定的光信号,通过测量光信号的强度变化,来计算光纤的衰减情况。
3. 光纤通信中的光纤连接检测在光纤通信系统中,光纤之间的连接质量对信号传输的稳定性和可靠性起着重要作用。
820nm发光二极管可以作为测试光源,通过将光信号注入到光纤中,检测光信号的传输情况,以判断光纤连接是否正常。
这对于光纤通信系统的安装和维护非常重要。
4. 光纤通信中的光纤故障定位在光纤通信系统中,光纤故障的定位是维护人员的一项重要任务。
820nm发光二极管可以作为故障定位的光源,通过将光信号注入到光纤中,观察光信号的传输情况,可以准确定位光纤中的故障点,以便及时修复。
简述光纤通信系统的结构和各部分功能光纤通信系统是一种基于光纤传输信号的通信系统,由多个部分组成,每个部分都有各自的功能。
下面将对光纤通信系统的结构和各部分功能进行简述。

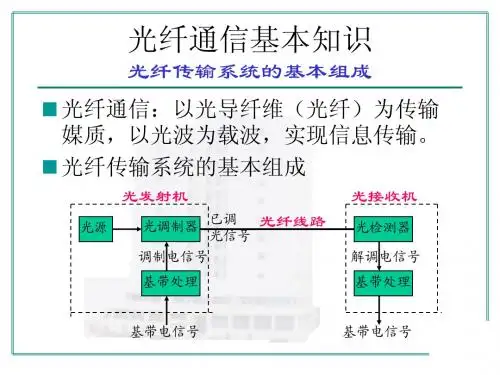

一、光纤通信系统的结构光纤通信系统一般由光发射器、光纤传输介质、光接收器和光网络设备组成。
1. 光发射器:光发射器是光纤通信系统中的发送端,它将电信号转换成光信号并通过光纤传输介质发送出去。
光发射器的主要功能是将电信号转换为适合光纤传输的光信号,并能够调节光信号的强度和频率。
2. 光纤传输介质:光纤传输介质是光纤通信系统中的传输媒介,它能够将光信号传输到目标地点。
光纤传输介质具有高带宽、低损耗和抗干扰等特点,使得光信号能够在长距离传输过程中保持较高的质量。
3. 光接收器:光接收器是光纤通信系统中的接收端,它接收光纤传输介质中传输的光信号,并将其转换为电信号。
光接收器的主要功能是将光信号转换为电信号,并能够对电信号进行放大和解调等处理。
4. 光网络设备:光网络设备包括光纤交换机、光开关等,它们用于光纤通信系统的网络管理和控制。
光网络设备的主要功能是实现光信号的路由选择、调度和管理,以及对光信号进行调制和解调等处理。
二、各部分功能的详细描述1. 光发射器的功能:光发射器主要负责将电信号转换为适合光纤传输的光信号,并能够调节光信号的强度和频率。
它包括以下几个主要功能:- 光源发生器:产生光信号的光源,常见的有激光二极管、LED等。
- 调制电路:对电信号进行调制,将其转换为光信号。
- 驱动电路:控制光源的开关和调节光信号的强度。
2. 光纤传输介质的功能:光纤传输介质主要负责将光信号传输到目标地点,具有高带宽、低损耗和抗干扰等特点。
其主要功能包括:- 光纤芯:传输光信号的核心部分,由高折射率的材料构成。
- 光纤包层:包裹光纤芯,起到保护和传导光信号的作用。
- 光纤护套:保护光纤传输介质免受外界环境的影响。
3. 光接收器的功能:光接收器主要负责接收光纤传输介质中传输的光信号,并将其转换为电信号。

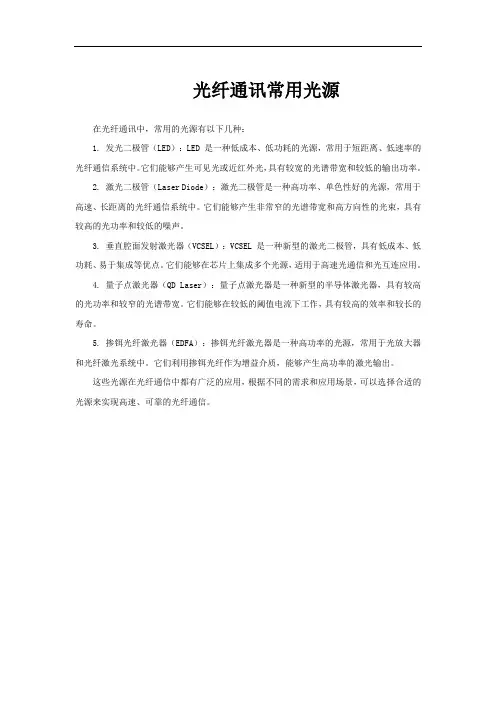

光纤通讯常用光源
在光纤通讯中,常用的光源有以下几种:
1. 发光二极管(LED):LED 是一种低成本、低功耗的光源,常用于短距离、低速率的光纤通信系统中。
它们能够产生可见光或近红外光,具有较宽的光谱带宽和较低的输出功率。
2. 激光二极管(Laser Diode):激光二极管是一种高功率、单色性好的光源,常用于高速、长距离的光纤通信系统中。
它们能够产生非常窄的光谱带宽和高方向性的光束,具有较高的光功率和较低的噪声。
3. 垂直腔面发射激光器(VCSEL):VCSEL 是一种新型的激光二极管,具有低成本、低功耗、易于集成等优点。
它们能够在芯片上集成多个光源,适用于高速光通信和光互连应用。
4. 量子点激光器(QD Laser):量子点激光器是一种新型的半导体激光器,具有较高的光功率和较窄的光谱带宽。
它们能够在较低的阈值电流下工作,具有较高的效率和较长的寿命。
5. 掺铒光纤激光器(EDFA):掺铒光纤激光器是一种高功率的光源,常用于光放大器和光纤激光系统中。
它们利用掺铒光纤作为增益介质,能够产生高功率的激光输出。
这些光源在光纤通信中都有广泛的应用,根据不同的需求和应用场景,可以选择合适的光源来实现高速、可靠的光纤通信。

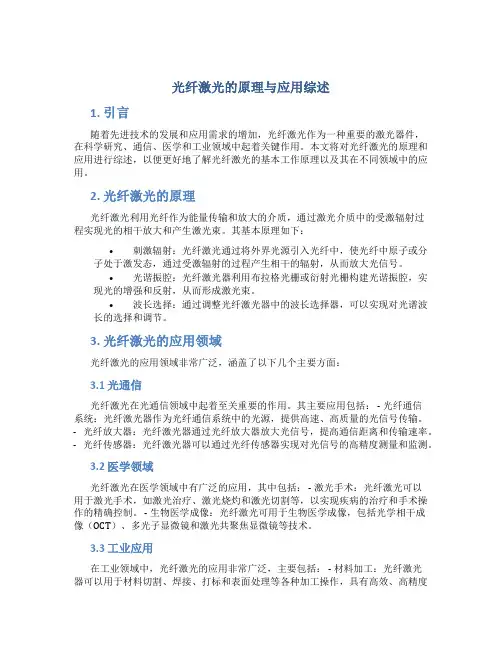

光纤激光的原理与应用综述1. 引言随着先进技术的发展和应用需求的增加,光纤激光作为一种重要的激光器件,在科学研究、通信、医学和工业领域中起着关键作用。
本文将对光纤激光的原理和应用进行综述,以便更好地了解光纤激光的基本工作原理以及其在不同领域中的应用。
2. 光纤激光的原理光纤激光利用光纤作为能量传输和放大的介质,通过激光介质中的受激辐射过程实现光的相干放大和产生激光束。
其基本原理如下:•刺激辐射:光纤激光通过将外界光源引入光纤中,使光纤中原子或分子处于激发态,通过受激辐射的过程产生相干的辐射,从而放大光信号。
•光谐振腔:光纤激光器利用布拉格光栅或衍射光栅构建光谐振腔,实现光的增强和反射,从而形成激光束。
•波长选择:通过调整光纤激光器中的波长选择器,可以实现对光谱波长的选择和调节。
3. 光纤激光的应用领域光纤激光的应用领域非常广泛,涵盖了以下几个主要方面:3.1 光通信光纤激光在光通信领域中起着至关重要的作用。
其主要应用包括: - 光纤通信系统:光纤激光器作为光纤通信系统中的光源,提供高速、高质量的光信号传输。
- 光纤放大器:光纤激光器通过光纤放大器放大光信号,提高通信距离和传输速率。
- 光纤传感器:光纤激光器可以通过光纤传感器实现对光信号的高精度测量和监测。
3.2 医学领域光纤激光在医学领域中有广泛的应用,其中包括: - 激光手术:光纤激光可以用于激光手术,如激光治疗、激光烧灼和激光切割等,以实现疾病的治疗和手术操作的精确控制。
- 生物医学成像:光纤激光可用于生物医学成像,包括光学相干成像(OCT)、多光子显微镜和激光共聚焦显微镜等技术。
3.3 工业应用在工业领域中,光纤激光的应用非常广泛,主要包括: - 材料加工:光纤激光器可以用于材料切割、焊接、打标和表面处理等各种加工操作,具有高效、高精度和无污染的特点。
- 激光测量:光纤激光器可用于激光测距、激光测速和激光测厚等测量技术,提供高精度的测量结果。
光纤通信系统光源综述摘要:光源是光纤传输系统中的重要器件。
它的作用是将电数字脉冲信号转换为光数字脉冲信号并将此信号送入光纤线路进行传送。
目前,光纤通信系统中普遍采用的两大类光源是激光器(LD)和发光管(LED)。
在这类光源具备尺寸小,耦合效率高,响应速度快,波长和尺寸与光纤适配,并且可在高速条件下直接调制等有点。
在高速率、远距离传输系统中,均采用光谱宽度很窄的分布反馈式激光器(DFB)和量子阱激光器(MQW)。
在采用多模光纤的数据网络中,现在使用了新型的垂直腔面发射激光器(VCSEL)。
关键词:光纤通信、光源、LD、LED光纤通信系统光源综述1.光纤通信系统光源的特点1.1光纤通信对光源性能的基本要求(1)发光波长与光纤的低衰减窗口相符。
石英光纤的衰减—波长特性上有三个低衰耗的“窗口”,即850nm附近、1300nm附近和1550nm附近。
因此,光源的发光波长应与这三个低衰减窗口相符。
AlGaAs/GaAs激光二极管和发光二极管可以工作在850nm左右,InGaAsP/InP激光二极管和发光二极管可以覆盖1300nm和1550nm两个窗口。
(2)足够的光输出功率。
在室温下能长时间连续工作的光源,必须按光通信系统设计的要求,能提供足够的光输出功率。
以单模光源为例,目前激光而激光能提供500uW到2mW的输出光功率,发光二极管可输出10uW左右的输出光功率。
为了适应中等距离(例如10-25km)传输要求,有的厂家研制了输出光功率为100-300uW左右的小功率激光器。
(3)可靠性高、寿命长。
光纤通信系统一旦割接进网,就必须连续工作,不允许中断,因此要求光源必须可靠性高、寿命长,初期激光二极管的寿命只有几分钟,是无法实用的。
现在的激光二极管寿命已达百万小时以上,这对多中继的长途系统来说是非常必要的。
例如北京到武汉约1000km,若平均50km设一个中继站,单系统运行,则全程不少于40只激光二极管,若每只二极管的平均寿命为100万小时,则从概率统计的角度,每2.5万小时(相当于2.8年)就可能出现一次故障。
光纤通信系统光源综述摘要:光源是光纤传输系统中的重要器件。
它的作用是将电数字脉冲信号转换为光数字脉冲信号并将此信号送入光纤线路进行传送。
目前,光纤通信系统中普遍采用的两大类光源是激光器(LD)和发光管(LED)。
在这类光源具备尺寸小,耦合效率高,响应速度快,波长和尺寸与光纤适配,并且可在高速条件下直接调制等有点。
在高速率、远距离传输系统中,均采用光谱宽度很窄的分布反馈式激光器(DFB)和量子阱激光器(MQW)。
在采用多模光纤的数据网络中,现在使用了新型的垂直腔面发射激光器(VCSEL)。
关键词:光纤通信、光源、LD、LED光纤通信系统光源综述1.光纤通信系统光源的特点1.1光纤通信对光源性能的基本要求(1)发光波长与光纤的低衰减窗口相符。
石英光纤的衰减—波长特性上有三个低衰耗的“窗口”,即850nm附近、1300nm附近和1550nm附近。
因此,光源的发光波长应与这三个低衰减窗口相符。
AlGaAs/GaAs激光二极管和发光二极管可以工作在850nm左右,InGaAsP/InP激光二极管和发光二极管可以覆盖1300nm和1550nm两个窗口。
(2)足够的光输出功率。
在室温下能长时间连续工作的光源,必须按光通信系统设计的要求,能提供足够的光输出功率。
以单模光源为例,目前激光而激光能提供500uW到2mW的输出光功率,发光二极管可输出10uW左右的输出光功率。
为了适应中等距离(例如10-25km)传输要求,有的厂家研制了输出光功率为100-300uW左右的小功率激光器。
(3)可靠性高、寿命长。
光纤通信系统一旦割接进网,就必须连续工作,不允许中断,因此要求光源必须可靠性高、寿命长,初期激光二极管的寿命只有几分钟,是无法实用的。
现在的激光二极管寿命已达百万小时以上,这对多中继的长途系统来说是非常必要的。
例如北京到武汉约1000km,若平均50km设一个中继站,单系统运行,则全程不少于40只激光二极管,若每只二极管的平均寿命为100万小时,则从概率统计的角度,每2.5万小时(相当于2.8年)就可能出现一次故障。
(4)温度稳定性好。
光源的工作波长和输出光功率,都与温度有关,温度变化会使光通信系统工作不稳定甚至中断,因此希望光源有较好的温度特性。
目前较好的激光二极管已经不再需要用致冷器和ATC电路来保持工作温度恒定,只需有较好的散热器即可稳定工作。
(5)光谱宽度窄。
由于光纤有色散特性,使较高速率信号的传输距离受到一定限制。
若光源谱线窄,则在同样条件下的无中继传输距离就长。
例如,单模155Mb/s系统要求无再生传输全程总色散为300ps/nm,当采用普通单模光纤工作在1550nm窗口时,是一个色散限制系统,这时光纤色散约为18-20ps (km·nm)。
如果光源谱宽为1nm,只传输17km左右;若光源谱宽为0.2时,传输距离可大80多km。
目前较好的激光二极管谱宽已可做到小于0.1nm。
(6)调制特性好。
光源调制特性要好,即有较高的调制效率和较高的调制频率,以满足大容量高速率光纤通信系统的需要。
(7)与光纤的耦合效率高。
光源发出的光最终要耦合进光纤才能进行传输,因此希望光源与光纤有较好的耦合效率,使入纤功率大,中继间距加大。
目前一般激光二极管的耦合效率为20%—30%,较高水平的耦合效率可超过50%。
(8)尺寸小、重量轻。
通信用光源必须尺寸小、重量轻,便于安装使用,利于减小设备的重量与体积。
1.2一般光源的类型与应用特点目前光纤通信使用的光源均为半导体激光器(LD)和发光二极管(LED)。
半导体光源最突出的优点是其工作波长可以对准光纤的低损耗、低色散窗口,此外它们还具有体积小、功耗低、易于实现内调制等特点,因而特别适用于光纤通信。
半导体光源也存在非常突出的缺点,包括输出功率小、热稳定性差、远场发散角大。
所谓远场发射角大,是指半导体光源发出的激光功率不够集中,因而有相当一部分光功率不能耦合进光纤,这一部分丢失的光功率就是“入纤损耗”的主要机理。
半导体光源的输出功率小和入纤损耗大,对于光通信应用的主要影响是限制了通信的无再生距离。
半导体光源的热稳定性差,因而对端机的环境温度有严格要求。
目前国内使用的LD有:双异质结(DH)激光器、掩埋条形(HL)激光器、分布反馈(DFB)激光器和多量子阱(MQW)激光器。
输出功率大、阈值电流低、热稳定性好的量子阱(QW)激光器已完全达到商用水平。
发光二极管亦分为边发光、面发光和超辐射三种结构。
GaAs-GaAlAs系列用于中心波长为850nm的短波长光源,InP-InGaAsP系列则为1310nm、1550nm的长波长光源材料。
光源的工作波长只取决于其材料的组成,与结构无关。
同一波长的LD和LED采用相同组分的有源层,它们的区别在于结构和工作原理不同。
表1-1列出了半导体光源性能指标的大致量级。
从表中可以看出LD的输出功率大,入纤耦合效率高,但稳定性较差,而LED的输出功率小,耦合损耗也较大,但稳定性好,一般长途干线使用LD作为光源,短距离的本地网发送机选用LED。
表1-1半导体光源的典型特性LD LED工作波长1330nm,1550nm 1100nm-1600nm输出功率5-10mW 1mW入纤损耗3-5dB 1.5-20dB线宽小于2nm 100nm调制带宽10GHz以上30MHz寿命105小时107小时用途长距离、大容量短距离、小容量2.半导体光源的工作原理2.1 发光二极管的工作原理半导体发光二极管(LED)基本应用GaAlAs和InGaAsP材料,可以覆盖整个光纤通信系统使用波长范围,典型值为0.85um、1.31um及1.55um。
在PN结构上,使用最多的是双异质结构(DH)。
2.1.1 发光二极管的类型结构按照器件输出光的方式,可以将发光二极管分为三种类型结构:表面发光二极管、边发光二极管及超辐射发光二极管。
三种发光二极管的结构分别如图2-1、图2-2所示。
图中,P表示较大禁带宽度(带隙)的空穴型半导体材料,其中的导电机理主要决定于空穴;p表示较小禁带宽度的空穴型半导体材料,其中的导电机理也主要决定于空穴;N 表示较大禁带宽度的电子型半导体材料,其中的导电机理主要决定于电子。
这里的双异质结构是指禁带宽度较大的P型和N型限制层与禁带宽度较小的p型有源层之间使用了不同的物理材料。
尾纤P型限制层P型限制层尾纤P型有源层P型有源层N型限制层N型限制层图2-1 表面发光二极管的结构图2-2 边发光二极管和超辐射发光二极管的结构三种发光二极管的输出光方式是不同的:表面发光二极管输出的光束方向垂直于有源层;边发光二极管和超辐射发光二极管是沿着有源层发光的。
2.1.2 发光二极管的工作原理由于在结构上发光二极管没有谐振腔,因此它不存在阈值问题。
当给LED 外加合适的正向电压时,Pp结之间的势垒(相对于空穴)和Np结之间的势垒(相对于电子)降低,大量的空穴和电子分别从P区扩散到p区和从N区扩散到p区(由于双异质结构,p区中外来的电子和空穴不会分别扩散到P区和N区),在有源区形成粒子数反转分布状态,最终克服受激吸收及其他衰减而产生自发辐射的光输出。
2.2 激光二极管的工作原理在结构上,半导体激光二极管(LD)与其他类型的激光器是相同的,都主要由三部分构成:激励源、工作物质及谐振腔。
激励源的主要作用是使工作物质形成粒子数反转分布状态,为受激放大提供条件。
有多种激励方式,半导体LD采用电激励方式。
工作物质的主要作用是提供合适的能带结构,以便LD能够在要求的波长发光。
与LED比较,谐振腔是LD独有的,其主要作用是提供正反馈功能。
大部分半导体LD使用材料与LED相同,覆盖了整个光纤通信系统使用波长范围。
在PN结构上,使用最多的是与LED相同的双异质结构(DH)。
2.2.1 激光二极管的类型结构(1)常用激光二极管的类型结构。
在双异质结构的LD中,通常采用具有横模限制作用的激光二极管结构,这种激光二极管称为条形激光二极管(SLD)或窄区激光二极管。
条形激光二极管又可以分为增益波导型激光二极管和折射率波导型激光二极管两种。
增益波导型激光二极管是利用增益区的宽度来限制横模的,而增益区宽度又取决于电流经过的区域宽度:条形有源区有电流流过,因此该区域具有光增益;而条形有源区外没有电流流过,所以该区域没有光增益。
最终,将辐射光横模限制在条形有源区内部。
折射率波导型激光二极管通过局部折射率较大的选择(类似于光纤波导的作用),而使该局部对光横模具有限制作用。
(2)单频激光二极管。
一般地,普通激光二极管只能工作于多纵模状态,其增益峰值附近的数个模式携带着大部分的输出光功率。
这主要是因为普通激光二极管的反馈对所有纵模都是一样的,所以纵模选择性只能借助于增益谱来完成。
由于纵模选择性较差,因此影响了光纤通信系统的传输速率的提高。
一种改善纵模选择性的方法是采用不同频率的选择反馈机理,即谐振腔对不同频率具有不同的损耗。
为了实现频率选择反馈,目前常常使用分布反馈和耦合腔机理。
根据这些机理制成的激光二极管,主要应用于高速率、波分复用及相干光纤通信等系统中。
还有一些改善LD特性的、非常有用的激光二极管,如垂直腔激光二极管和量子阱激光二极管等。
2.2.2 激光二极管的工作原理(1)LD的能带结构。
在结构上,LD与LED的主要区别是LD有谐振腔,而LED没有。
这也就决定了LD具有受激辐射的特征。
(2)LD的工作原理。
当给LD外加适当的正向电压时,由于有源区粒子数的反转分布而首先发生自发辐射现象,那些传播方向与谐振腔高反射率界面垂直的自发辐射光子会在有源层内部边传播、边发生受激辐射放大(其余自发辐射光子均被衰减掉),直至传播到高反射率界面又被反射回有源层,再次向另一个方向传播受激辐射放大。
如此反复,知道放大作用足以克服有源层和高反射率界面的损耗后,就会向高反射率界面外面输出激光。
高反射率界面高反射率界面P型限制层P型有源层N型限制层图2-3 DFB激光二极管结构在图中,两个高反射率界面构成一个谐振腔。
谐振腔除了完成正反馈作用外,还具有部分或完全进行激光频率、相位、方向选择功能。
3.光源的工作特性3.1 LED的工作特性3.1.1 P-I特性LED的P-I特性如图3-1所示。
就P-I特性曲线整体而言,由于没有阈值而使LED具有非常优良的线性。
因此,LED在模拟光纤通信系统中有着广泛的应用。
图中曲线①表示表面发光二极管的P-I特性;曲线②表示边发光二极管的P-I特性;曲线③表示超辐射发光二极管的P-I特性。
在P-I特性上,表面发光二极管与边发光二极管类似,而超辐射发光二极管更接近于激光二极管。
一般来说,LED的发射光功率比LD要小,这是LED应用于短距离系统和其具有长工作寿命的重要原因。
