双路直流稳压电源电路原理图设计

《电子技术课程设计》实训报告题目双路直流稳压电源实训报告评语等级：评阅人：职称：年月日一、实训目的1、培养动手能力，在实践中加强对理论知识的理解。

2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。

3、掌握查找及排除电子电路故障的常用方法。

4、学习使用proteus、protel电路仿真与设计软件，动手绘制电路图。

二、实训设备及仪器1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为30 w ，烙铁头是铜制。

2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。

3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

4、松香，导线，剥线钳等其它需要用到的工具。

5、相关实验项目所需的电路板，电子元件等。

三、实训要求1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。

2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。

未达到测试要求的重新调试，直至排除故障。

四、实训电路设计1、电路设计框图直流稳压电源包括电源变压器、整流电路、滤波电路、稳压电路组成。

其框图如下：波形的变化变压器输出的信号 整流之后的信号滤波之后的信号稳压之后的信号各部分的作用电源变压器部分：直流电源的输入为220v的电网电压，因而需要经过电源变压器降压之后，再对交流电压进行处理。

整流电路部分：变压器副边电压通过整流滤波电路从交流电压变为直流电压，即将正弦波电压转换为单一方向的脉动电压。

滤波电路部分：为了减少电压的脉动，需要通过低通滤波电路，是输出电压平滑。

稳压电路部分：是输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。

2、部分电路设计变压器部分：图1变压器使用双端输入三端输出变压器可以实现输出正负电压，变压器规格为单相220V输入三端输出12V、30W的变压器。

整流电路部分：图2整流电路将交变电压转变成单向脉动直流电，常用的整流电路有单相桥式整流电路，单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在设计中常采用单相桥式整流电路。

双12v电源实验报告1设计任务及要求设计一个输入220V 交流电压，经双路变压（两路16V ）、整流、双路稳压后输出±12V 直流电压电源。

完成电路原理设计，元件选取及参数计算，并完成PCB 制板，进行软件仿真。

2直流稳压电源在电子电路及设备中，一般都需要稳定的直流电源供电，提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

它由变压、整流、滤波、稳压四部分电路组成，如图1-1所示：图1-1直流电源的方框图（1）降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2）整流电路，整流电路将交流电压变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

（3）滤波电路，可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

（4）稳压电路，稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。

工频交流脉动直流直流负载3电路设计整体原理图如图3-1所示：图3-1整体电路原理图3.1变压器按设计要求，变压器为220V输入双路16V输出，考虑到负载功率的问题，应该选择功率较大的变压器，本设计中选定EI型全铜变压器220V 转16V交流35W电感变压器。

35W已经完全满足设计要求和安全功率。

原理图和PCB封装分别如图3-2和图3-3所示：图3-2变压器原理图图3-3变压器PCB封装3.2整流电路本次设计采用单相桥式整流电路，它由四只二极管组成，其构成原u的整个周期内，负载上的电压和电流方则就是保证在变压器副边电压2向始终不变。

整流桥如图3-4所示图3-4单相桥式整流路在u2的正半周内，二极管D1、D3导通，D2、D4截止；u2的负半周内，D2、D4导通，D1、D3截止。

直流稳压电源设计方案直流稳压电源是一种常用的电源，可以为电子设备提供稳定可靠的电源供应。

在设计直流稳压电源时，需要考虑电压稳定性、负载适应性、过载保护等因素。

以下是一个设计方案，包括电路原理、材料清单和工作原理的详细说明。

一、设计原理1.电路原理图```+-----------+输入电+-----+-----++---+---+桥整+---+---++---+---+滤波电+---+---++---+---+稳压电+---+---++---+---+输出负+---+---+```2.材料清单-桥整流电路：4个二极管-滤波电容：1个电解电容- 稳压电路：1个稳压器（如Zener二极管或稳压集成电路）-输出负载：根据实际需要选择二、工作原理1.输入电源：将交流电源通过变压器降压后，输入到电路中。

2.桥整流：使用4个二极管组成的桥形电路，将交流电转换为直流电。

3.滤波电容：将经过桥整流后的脉动直流电压通过电解电容进行滤波，使电压更接近直流。

4.稳压电路：选择合适的稳压器，根据需要设定输出的稳定直流电压。

5.输出负载：将稳压电路的输出端连接到所需的电子设备上，为其提供稳定的电源供应。

三、设计注意事项1.选择合适的稳压器：根据所需的输出电压和电流，选择合适的稳压器。

常见的稳压器有Zener二极管和稳压集成电路，根据实际需要选择。

2.滤波电容的选择：根据所需的输出电压和电流，选择合适的电解电容。

滤波电容的容值较大时，可以滤除更多的脉动电压，但同时也会增加电路的成本和体积。

3.过载保护：为了保护稳压电源和负载，可以在输出端添加过载保护电路，以防止电流过大造成损坏。

4.散热设计：如果直流稳压电源输出功率较大，需要考虑散热问题。

可以在稳压电路上设置散热器，以保证电路的长时间稳定工作。

总之，直流稳压电源的设计需要综合考虑电压稳定性、负载适应性、过载保护和散热等因素。

可以根据实际需要选择合适的稳压器和滤波电容，并合理设计电路结构和参数，以实现稳定可靠的电源供应。

课程设计说明书课程设计名称：12级电子课程设计报告课程设计题目：串联型二路输出直流稳压正电源电路学院名称：信息工程学院专业：班级：学号：姓名：评分：教师：20 14 年11 月29 日电子课程设计任务书20 14 －20 15 学年第一学期第 1 周－ 4 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

随着科技的发展,电气、电子设备已经在日常、科研、学习等各个方面得到广泛的应用。

电源作为电气、电子设备必不可少的能源供应部件，其技术已相对成熟，但其需求日益增多并且对电源的功能、稳定性等各项指标也要求更高。

对电源的研究和开发已经成为新技术、新设备开发的重要环节，它对推动科技发展起着重要作用。

直流稳压电压电源的设计思路是将220V，50HZ市交流电通过变压器降为合适交流电压值，然后经过整流电路将交流电转为直流电，再通过滤波电路滤除直流电中的交流成分，最后通过集成稳压器构成的稳压电路转化为稳定直流电输出。

集成稳压器具有体积小、重量轻、安装和调试方便、可靠性和稳定性高等优点。

关键词：电源稳压整流滤波前言 (1)第一章设计任务 (2)第二章系统组成及工作原理 (3)2.1 系统组成 (3)2.2 工作原理 (3)第三章系统模块设计 (5)3.1 电路方案设计 (5)3.2 电路中的参数计算 (6)3.3 原件选择 (7)第四章电路仿真 (8)第五章电路的组装与调试 (11)5.1 电路安装 (11)5.2 调试 (12)第七章结论 (13)参考文献 (14)附录 (15)附录一：原件清单 (15)附录二： Protel制图 (16)随着科技的发展,电气、电子设备已经在日常、科研、学习等各个方面得到广泛的应用。

电源作为电气、电子设备必不可少的能源供应部件，其技术已相对成熟，但其需求日益增多并且对电源的功能、稳定性等各项指标也要求更高。

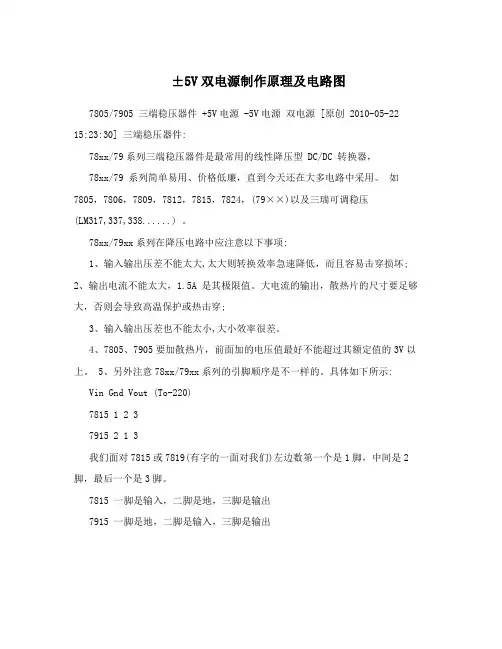

±5V双电源制作原理及电路图7805/7905 三端稳压器件 +5V电源 -5V电源双电源 [原创 2010-05-22 15:23:30] 三端稳压器件:78xx/79系列三端稳压器件是最常用的线性降压型 DC/DC 转换器，78xx/79 系列简单易用、价格低廉，直到今天还在大多电路中采用。

如7805，7806，7809，7812，7815，7824，(79××)以及三瑞可调稳压(LM317,337,338......) 。

78xx/79xx系列在降压电路中应注意以下事项:1、输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏;2、输出电流不能太大，1.5A 是其极限值。

大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿;3、输入输出压差也不能太小,大小效率很差。

4、7805、7905要加散热片，前面加的电压值最好不能超过其额定值的3V以上。

5、另外注意78xx/79xx系列的引脚顺序是不一样的。

具体如下所示: Vin Gnd Vout (To-220)7815 1 2 37915 2 1 3我们面对7815或7819(有字的一面对我们)左边数第一个是1脚，中间是2脚，最后一个是3脚。

7815 一脚是输入，二脚是地，三脚是输出7915 一脚是地，二脚是输入，三脚是输出7805引脚图7905引脚图78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

79XX系列集成稳压的三个引脚为:1脚为接地端，2脚为输入端，3脚为输出端。

79XX系列集成稳压器的应用电路也很简单。

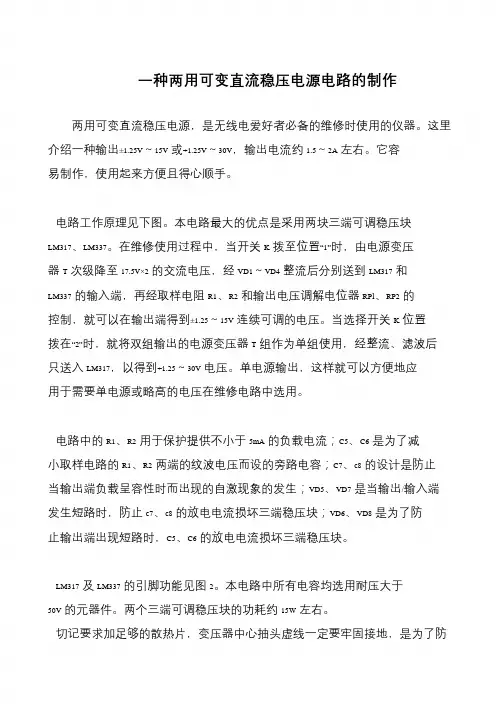

一种两用可变直流稳压电源电路的制作
两用可变直流稳压电源，是无线电爱好者必备的维修时使用的仪器。

这里介绍一种输出±1.25V～15V或+1.25V～30V，输出电流约1.5～2A左右。

它容易制作，使用起来方便且得心顺手。

电路工作原理见下图。

本电路最大的优点是采用两块三端可调稳压块
LM317、LM337。

在维修使用过程中，当开关K拨至位置“1”时，由电源变压
器T次级降至17.5V×2的交流电压，经VD1～VD4整流后分别送到LM317和LM337的输入端，再经取样电阻R1、R2和输出电压调解电位器RPl、RP2的控制，就可以在输出端得到±1.25～15V连续可调的电压。

当选择开关K位置拨在“2”时，就将双组输出的电源变压器T组作为单组使用，经整流、滤波后
只送入LM317，以得到+1.25～30V电压。

单电源输出，这样就可以方便地应用于需要单电源或略高的电压在维修电路中选用。

电路中的R1、R2用于保护提供不小于5mA的负载电流；C5、C6是为了减小取样电路的R1、R2两端的纹波电压而设的旁路电容；C7、c8的设计是防止当输出端负载呈容性时而出现的自激现象的发生；VD5、VD7是当输出/输入端发生短路时，防止c7、c8的放电电流损坏三端稳压块；VD6、VD8是为了防止输出端出现短路时，C5、C6的放电电流损坏三端稳压块。

LM317及LM337的引脚功能见图2。

本电路中所有电容均选用耐压大于
50V的元器件。

两个三端可调稳压块的功耗约15W左右。

切记要求加足够的散热片，变压器中心抽头虚线一定要牢固接地，是为了防。

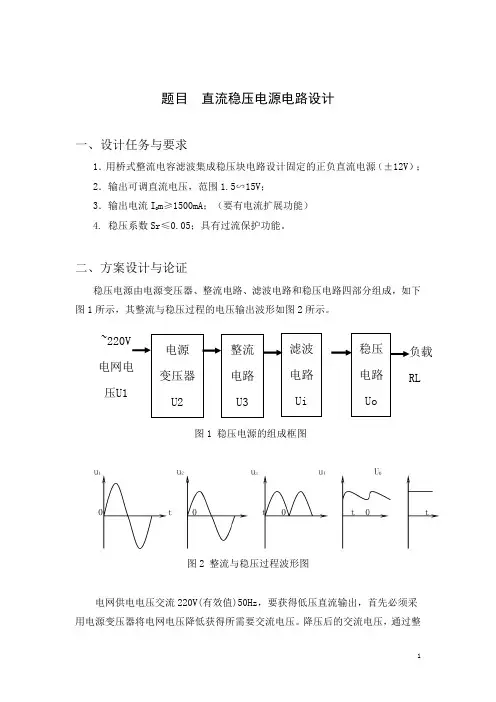

题目 直流稳压电源电路设计一、设计任务与要求1．用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V ）； 2．输出可调直流电压，范围1.5∽15V ；3．输出电流I O m ≥1500mA ；（要有电流扩展功能） 4. 稳压系数Sr ≤0.05；具有过流保护功能。

二、方案设计与论证稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。

图1 稳压电源的组成框图图2 整流与稳压过程波形图电网供电电压交流220V(有效值)50Hz ，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

降压后的交流电压，通过整~220V 电网电压U1电源 变压器U2整流电路U3滤波电路Ui稳压电路Uo负载RL流电路变成单向直流电，但其幅度变化大（即脉动大）。

脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL 。

方案一、单相半波整流电路半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为22/2 1.5722/U S U ππ==≈；直流成分小；o U =22U π≈0.452U ，变压器利用率低。

图3 单相半波整流电路 图4 单相半波整流电路电压输出波形方案二、单相全波整流电路使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压o U =0.92U ，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。

方案三、单相桥式整流电路单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将u2的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。
