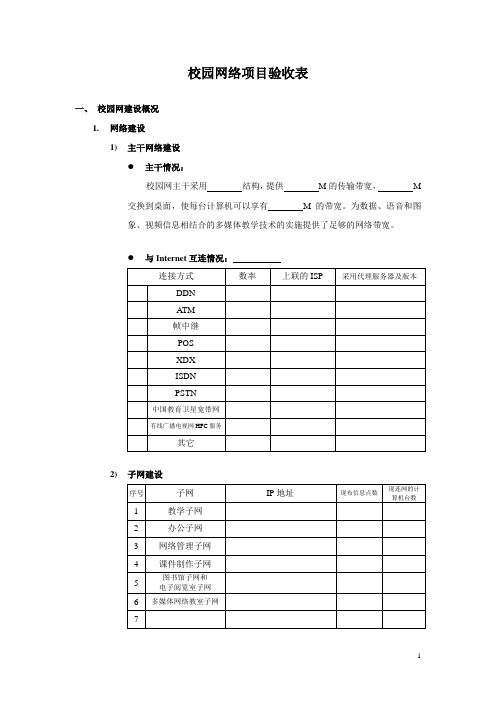

校园网络项目验收表一、校园网建设概况1.网络建设1)主干网络建设●主干情况：校园网主干采用结构，提供M的传输带宽，M 交换到桌面，使每台计算机可以享有M的带宽。
为数据、语音和图象、视频信息相结合的多媒体教学技术的实施提供了足够的网络带宽。
●与Internet互连情况：2)子网建设3)机房建设4)信息和数据库建设5)网络拓扑结构采用公司的作为中心交换机，具有第层交换功能，具有个扩展插槽，可支持模块；下联公司的作为二级交换机，形成M 主干，采用设计，M交换到桌面。
（网络拓扑图见附件）3.投资概况1)综合布线采用的产品及规格型号2)网络设备采用的产品及规格型号3)布线投资概况4)网络设备投资概况5)软件投资概况二、校园网验收1.校园网建设计划及施工情况验收验收结论：合格不合格2.货物验收验收内容及要求：①.检查货物是否与要求一致，外观有无破损；②.检查随机资料是否齐全；③.检查设备是否能稳定运行。
1)服务器及交换设备验收验收结论：合格不合格注： (1)、上述验收中只要有一条不符合要求，验收结论即为不合格。
(2)、货物如有变更，需经各方认可同意。
2)布线产品验收验收结论：合格不合格注： (1)、上述验收中只要有一条不符合要求，验收结论即为不合格。
(2)、货物如有变更，需经各方认可同意。
3)软件验收验收结论：合格不合格注： (1)、上述验收中只要有一条不符合要求，验收结论即为不合格。
(2)、货物如有变更，需经各方认可同意。
3.安装验收1)交换机安装验收验收内容及要求：①.所有校园网主干交换机必须安装在标准机柜或墙柜中，安装牢固，位置合理；②.墙柜安装要牢固，机柜或墙柜要放置在合理的位置上，不能因其它事由造成损坏；③.机柜内所有插接线要有明显标记，并进行分类捆扎固定、布线安全美观，不能遮挡设备指示灯显示，是否便于维护；④.光纤接入应先接在光纤配线箱上，再用光纤跳线接到网络设备上，禁止由光纤直接接到网络设备上；⑤.观察交换机上提供的LED指示灯的工作情况，初步了解联网计算机与网络的连接状态及整个网络的连通情况；⑥.所有可管理型交换机设备应按要求作好相应的配置；⑦.VLAN划分要合理，能确保网络资源按要求访问；⑧.根据标准机柜内的网络设备连接，检查由系统集成商提供绘制的“校园网络设备电器电路图”（见附件），并详细检查所标明的各设备的名称、IP 地址、输入输出端口、所用连线的材质等是否正确无误。
一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。
二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。
1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。
2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。
3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。
4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。
