AutoForm R6基本操作和设置

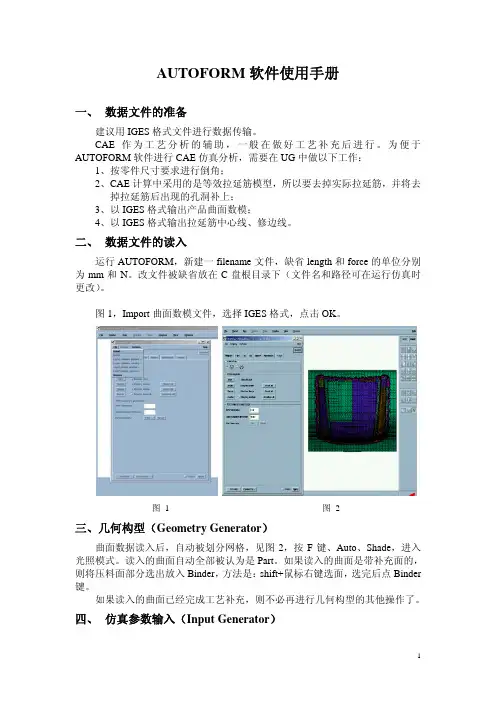

AUTOFORM软件使用手册一、 数据文件的准备建议用IGES格式文件进行数据传输。

CAE作为工艺分析的辅助，一般在做好工艺补充后进行。

为便于AUTOFORM软件进行CAE仿真分析，需要在UG中做以下工作：1、按零件尺寸要求进行倒角；2、CAE计算中采用的是等效拉延筋模型，所以要去掉实际拉延筋，并将去掉拉延筋后出现的孔洞补上；3、以IGES格式输出产品曲面数模；4、以IGES格式输出拉延筋中心线、修边线。

二、 数据文件的读入运行AUTOFORM，新建一filename文件，缺省length和force的单位分别为mm和N。

改文件被缺省放在C盘根目录下（文件名和路径可在运行仿真时更改）。

图1，Import曲面数模文件，选择IGES格式，点击OK。

图1 图2三、几何构型（Geometry Generator）曲面数据读入后，自动被划分网格，见图2，按F键、Auto、Shade，进入光照模式。

读入的曲面自动全部被认为是Part。

如果读入的曲面是带补充面的，则将压料面部分选出放入Binder，方法是：shift+鼠标右键选面，选完后点Binder 键。

如果读入的曲面已经完成工艺补充，则不必再进行几何构型的其他操作了。

四、 仿真参数输入（Input Generator）在主菜单的Model中选择Input Generator，出现图3窗口，要求选择仿真类型。

Incremental—用增量法计算（精度高、时间较长），One step—一步法计算（精度低、计算速度很快）；模具的工作位置Tool Set up选第一种；板料厚度按实际给；Geometray refer to—一般选die side。

点击OK。

出现图4界面，Title不用管。

图 3 图 41、构造模具（Tools）die和punch采用缺省参数。

Binder的Columns选择Tool center。

2、输入坯料（Blank）图 5 图6如图5，坯料须输入轮廓线，可选Input，然后用鼠标右键画出。

AUTOFORM软件使用手册一、 数据文件的准备建议用IGES格式文件进行数据传输。

CAE作为工艺分析的辅助，一般在做好工艺补充后进行。

为便于AUTOFORM软件进行CAE仿真分析，需要在UG中做以下工作：1、按零件尺寸要求进行倒角；2、CAE计算中采用的是等效拉延筋模型，所以要去掉实际拉延筋，并将去掉拉延筋后出现的孔洞补上；3、以IGES格式输出产品曲面数模；4、以IGES格式输出拉延筋中心线、修边线。

二、 数据文件的读入运行AUTOFORM，新建一filename文件，缺省length和force的单位分别为mm和N。

改文件被缺省放在C盘根目录下（文件名和路径可在运行仿真时更改）。

图1，Import曲面数模文件，选择IGES格式，点击OK。

图1 图2三、几何构型（Geometry Generator）曲面数据读入后，自动被划分网格，见图2，按F键、Auto、Shade，进入光照模式。

读入的曲面自动全部被认为是Part。

如果读入的曲面是带补充面的，则将压料面部分选出放入Binder，方法是：shift+鼠标右键选面，选完后点Binder键。

如果读入的曲面已经完成工艺补充，则不必再进行几何构型的其他操作了。

四、 仿真参数输入（Input Generator）在主菜单的Model中选择Input Generator，出现图3窗口，要求选择仿真类型。

Incremental—用增量法计算（精度高、时间较长），One step—一步法计算（精度低、计算速度很快）；模具的工作位置Tool Set up选第一种；板料厚度按实际给；Geometray refer to—一般选die side。

点击OK。

出现图4界面，Title不用管。

图 3 图 41、构造模具（Tools）die和punch采用缺省参数。

Binder的Columns选择Tool center。

2、输入坯料（Blank）图 5 图6如图5，坯料须输入轮廓线，可选Input，然后用鼠标右键画出。

AutoFormR6安装方法AutoForm^Plus R6能够安装在Win XP SP2 64位和Win7 SP1 64位、以及linux 64位这个三个系统。

R5.0版本在安装和破解方法上有和以往的版本有了很大的区别，windows系统上的大致安装过程：一、先安装AutoForm R6 RLM许可服务工具。

1.1、运行"AutoForm_R6_Setup.exe"；1.2、在产品选项里，选择AutoForm Licese server(RLM),下一步，再选择"AutoForm License Server R5"和"Install License File"两个模块；1.3、到弹出让选择许可文件的窗口，选择破解文件夹下的"AutoForm.lic"。

1.4、在安装完许可工具之后，从进程中结束afrlm.exe和rlm.exe 程序的运行(按Ctrl+alt+delete键启动任务管理器)，然后用破解文件夹RLM_v11.2BL2下的"AFHostInfo.exe"和"afrlm.exe"替换安装目录RLM_v11.2BL2下的两个同名文件。

1.5、最后手动从安装目录RLM_v11.2BL2下双击运行"rlm.exe"。

二、安装AutoForm R6主安装程序。

2.1、运行"AutoForm_R6_Setup.exe"，选择模块"AutoForm^Plus R6 Stand-alone"进行安装；2.2、这里我们选择许可的方式，要选"F- Floating License"，在许可服务器地址类型里输入"2375@localhost"；2.3、在安装完主程序以后，复制文件夹"AFPlus"（crack文件夹下）到安装目录，替换同名文件。

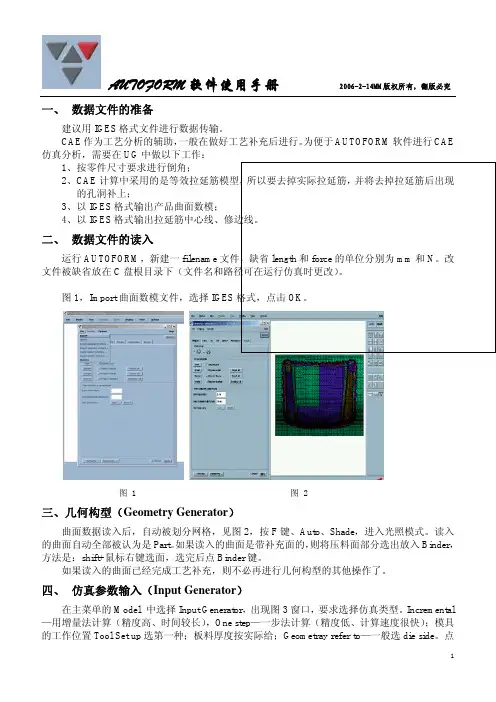

AUTOFORM软件使用手册 2006-2-14MM版权所有，翻版必究一、 数据文件的准备建议用IGES格式文件进行数据传输。

CAE作为工艺分析的辅助，一般在做好工艺补充后进行。

为便于AUTOFORM软件进行CAE 仿真分析，需要在UG中做以下工作：1、按零件尺寸要求进行倒角；2、CAE计算中采用的是等效拉延筋模型，所以要去掉实际拉延筋，并将去掉拉延筋后出现的孔洞补上；3、以IGES格式输出产品曲面数模；4、以IGES格式输出拉延筋中心线、修边线。

二、 数据文件的读入运行AUTOFORM，新建一filename文件，缺省length和force的单位分别为mm和N。

改文件被缺省放在C盘根目录下（文件名和路径可在运行仿真时更改）。

图1，Import曲面数模文件，选择IGES格式，点击OK。

图1 图2三、几何构型（Geometry Generator）曲面数据读入后，自动被划分网格，见图2，按F键、Auto、Shade，进入光照模式。

读入的曲面自动全部被认为是Part。

如果读入的曲面是带补充面的，则将压料面部分选出放入Binder，方法是：shift+鼠标右键选面，选完后点Binder键。

如果读入的曲面已经完成工艺补充，则不必再进行几何构型的其他操作了。

四、 仿真参数输入（Input Generator）在主菜单的Model中选择Input Generator，出现图3窗口，要求选择仿真类型。

Incremental —用增量法计算（精度高、时间较长），One step—一步法计算（精度低、计算速度很快）；模具的工作位置Tool Set up选第一种；板料厚度按实际给；Geometray refer to—一般选die side。

点AUTOFORM软件使用手册 2006-2-14MM版权所有，翻版必究击OK。

出现图4界面，Title不用管。

图 3 图 41、构造模具（Tools）die和punch采用缺省参数。

autoform操作教程ppt学习教案目录•引言•autoform软件基础•建模与网格划分•材料参数设置与模拟分析•模具设计与优化•成型工艺参数设置与优化•案例分析与实战演练PART01引言提高用户对autoform操作的熟练度和效率帮助用户更好地理解和应用autoform的功能和特性为用户提供一份全面、系统的autoform操作指南目的和背景autoform 的高级特性和应用案例autoform 的安装和配置方法autoform 的基本概念和原理autoform 的常用命令和操作技巧autoform 的常见问题及解决方法教程内容概述0103020405PART02autoform软件基础安装步骤下载autoform安装包；双击安装包，按照提示进行安装；选择安装路径和相关组件；完成安装。

启动方法双击桌面快捷方式；在开始菜单中找到autoform并单击启动。

界面介绍与功能模块菜单栏包含文件、编辑、视图等常用操作；工具栏提供常用功能的快捷按钮；工作区显示当前操作的文件和图形；状态栏显示当前操作状态和提示信息。

文件管理模块负责文件的打开、保存、关闭等操作；图形编辑模块提供图形的绘制、修改、删除等功能；数据分析模块支持数据的导入、导出、处理和分析等操作；打印输出模块支持打印预览、打印设置和打印输出等功能。

选择对象单击对象即可选择；移动对象拖动对象到新位置；缩放对象使用鼠标滚轮或工具栏中的缩放工具进行缩放；旋转对象使用工具栏中的旋转工具进行旋转。

Ctrl+N：新建文件；Ctrl+O：打开文件；Ctrl+S：保存文件；Ctrl+C：复制对象；Ctrl+V：粘贴对象；Ctrl+X：剪切对象；Ctrl+Z：撤销操作；Ctrl+Y：恢复操作。

PART03建模与网格划分熟悉AutoForm 软件界面及工具栏，学习基本建模操作如创建线条、曲面、实体等。

掌握基本建模操作理解建模原理学习高级建模技巧深入了解建模过程中的基本原理，如几何变换、布尔运算等，以便更好地应用于实际建模过程。
