气体灭火系统技术规格书一、管道要求1、输送气体灭火剂的管道采用内外热镀锌无缝钢管,其质量符合现行国家标准《输送流体用无缝钢管》GB/T8163《高压锅炉用无缝钢管》GB5310等的规定。
2、输送气体灭火剂管道的连接,当公称直径小于或等于80mm时,采用螺纹连接,大于80mm时,采用法兰连接。
无缝钢管及钢制管道附件的内外壁应采用热镀锌法镀锌,应做镀锌层的重量测定。
其平均值应不小于500g/m²。
其中任何一个试样不得小于480g/m².无缝钢管应做镀锌层均匀性试验。
钢管试样在硫酸铜液体中连续浸渍5次不得变红(镀铜色)。
无缝钢管的内外表面应有完整的镀锌层。
不得有未镀锌上锌的黑斑和气泡存在。
允许有不大的粗糙面和局部锌瘤存在。
无缝钢管表面应进行钝化处理或其他保护层。
二、施工要求1、气体灭火系统安装分为气体灭火系统主设备和喷嘴管路系统,增加弯头和延长管路等须经设计同意。
2、公称直径大于或等于50mm的主干管道,垂直方向和水平方向至少应各安装一个防晃支架。
当穿过建筑物楼层时,每层应设一个防晃支架。
当水平管道改变方向时,应增设防晃支架,防晃支架见03S402室内管道支架及吊架支、吊架之间的最大间距3、管道穿过墙壁、楼板处设置套管。
穿墙套管的长度与墙体厚度一致,,穿过楼板的套管长度高出版面50mm。
管道与套管之间的缝隙采用柔性防火封堵材料填塞紧密。
穿墙、穿楼板钢套管尺寸4、管道安装完成后应进行水压(气压)强度试验,水压试验压力为系统减压后管网最大工作压力的1.5倍,(气压试验压力为系统减压后管网最大工作压力的1倍),持续5分钟无明显泄露,且不变形。
5、分布管系的水平定向敷设坡度取顺向0.001-0.003。
6、管道系统安装完成后,应进行气密性试验,试验介质为氮气或压缩空气,试验压力为减压后管网最大工作压力,在无气源补充的条件下,持续3分钟,压力下降不得超过试验压力的10%。
7、管网部分的管件采用锻件,工作压力为18MPa。
气体灭火系统施工及验收标准是气体灭火系统设计、施工、安装、试验和验收的技术指南。
这些标准的目的是确保气体灭火系统的正确和安全运行,以便为安装它们的建筑物或设施提供有效的防火保护。
通常,气体灭火系统施工及验收标准包括以下要求:
设计:气体灭火系统的设计应满足建筑物或设施的特定消防要求,并考虑建筑物的大小、布局和用途等因素。
安装:气体灭火系统的安装应符合制造商的规格和相关规范和标准,例如美国国家消防协会(NFPA) 标准。
测试:应对气体灭火系统进行测试和调试,以确保其正常运行并满足所需的性能标准。
维护:气体灭火系统应按照制造商的规格和相关规范和标准进行维护,以确保
其正确和连续的操作。
文件:应提供详细的文件,例如安装和测试证书,并存档以备将来参考。
检查和验收:气体灭火系统应定期进行检查和验收测试,以确保其持续满足要求的性能标准。
重要的是要注意,随着新技术和消防实践的出现,这些标准可能会发生变化和修订。
因此,必须咨询合格的专业人员并及时了解气体灭火系统施工和验收的最新标准和指南。
总之,气体灭火系统施工及验收标准为气体灭火系统的设计、施工、安装、检测和验收提供了技术指导。
这些标准旨在确保这些系统的正确和安全运行,并为安装它们的建筑物或设施提供有效的防火保护。
前言火探管式气体灭火系统是一种新型的非电自启动灭火系统,它具有施工方便、灭火快速有效、能传递火灾信号、无须电源控制、可采用多种灭火介质的特点。
特别适宜于扑救相对密闭、容积较小的空间或电器设备火灾,目前已大量应用于工程实践。
本规范由河南省公安厅消防局、陕西西能电力技术有限公司等单位共同编制。
编制组遵照国家工程建设标准地方标准制定的规定和“预防为主、防消结合”的消防工作方针,对火探管式气体灭火系统在我省以及其他省的工程应用进行实地调查研究,在总结已有工程实践经验的基础上,广泛征求有关单位和专家的意见,经反复讨论和修改,最后经河南省住房和城乡建设厅组织有关专家审查定稿。
本规范共分六章和2个附录,包括总则、术语和符号、设计、施工、验收、维护管理。
本规范主编单位、参编单位、主要起草人及审查人员:主编单位:河南省公安厅消防局陕西西能电力技术有限公司参编单位:罗达莱克斯阀门(上海)有限公司河南省电力公司河南净瓶实业有限公司主要起草人:审查人员:目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 设计 (4)3.1 一般规定 (4)3.2 设计参数 (6)3.3 系统组件 (8)4 施工 (10)5 验收 (13)6 维护管理 (15)附录A 火探管式气体灭火系统的设计参数 (16)附录B 火探管式气体灭火系统竣工验收报告 (17)本规范用词说明 (18)附:条文说明 (19)Contents1 General provi sions (1)2 Terms & (2)2.1 Terms (2)2.2 S ymbols (3)3 Design (4)3.1 General specifications (4)3.2 Design parameters………………………………….. .(6)3.3 System components (8)4 Constructionn (10)5 Acceptance (13)6 Maintenance management (15)Appendix A : Design parameters of gas fire-extinguishingsystem uesd fire trace tube (16)Appendix B: Completion acceptance report of gas fire-extinguishing system used fire trace tube… (17)Explanations of terms (18)Explanations of regulation (19)1总则1.0.1 为了规范火探管式气体灭火系统的设计、施工、验收及维护管理,减少火灾危害、保护人身和财产安全,制定本规范。

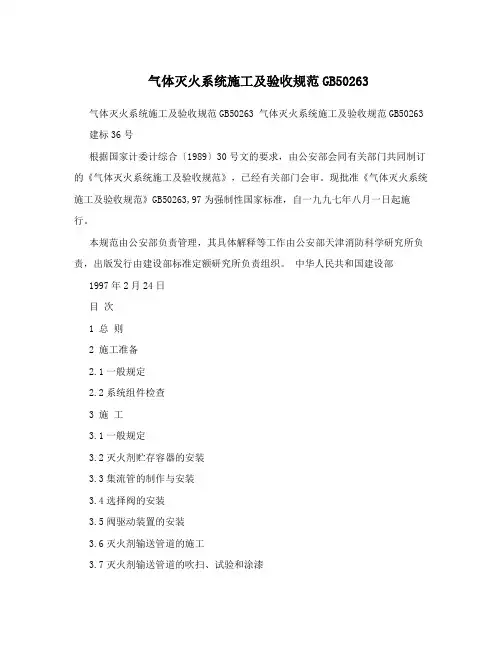

气体灭火系统施工及验收规范GB50263 气体灭火系统施工及验收规范GB50263 气体灭火系统施工及验收规范GB50263 建标36号根据国家计委计综合〔1989〕30号文的要求,由公安部会同有关部门共同制订的《气体灭火系统施工及验收规范》,已经有关部门会审。
现批准《气体灭火系统施工及验收规范》GB50263,97为强制性国家标准,自一九九七年八月一日起施行。
本规范由公安部负责管理,其具体解释等工作由公安部天津消防科学研究所负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1997年2月24日目次1 总则2 施工准备2.1一般规定2.2系统组件检查3 施工3.1一般规定3.2灭火剂贮存容器的安装3.3集流管的制作与安装3.4选择阀的安装3.5阀驱动装置的安装3.6灭火剂输送管道的施工3.7灭火剂输送管道的吹扫、试验和涂漆3.8喷嘴的安装4 调试4.1一般规定4.2调试5 验收5.1一般规定5.2防护区和贮瓶间验收5.3设备验收5.4系统功能验收5.5维护管理附录A 不同温度下灭火剂的贮存压力附录B 气体灭火系统施工记录附录C 隐蔽工程中间验收记录附录D 气体灭火系统调试报告附录E 气体灭火系统竣工验收报告附录F 本规范用词说明附加说明1 总则1.0.1 为了确保气体灭火系统的施工质量,保护设置场所内人身和财产的安全,制定本规范。
1.0.2 本规范适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的施工、验收及维护管理。
1.0.3 气体灭火系统的施工及验收,应遵循国家有关法规和方针政策,做到安全实用,技术先进,经济合理。
1.0.4 气体灭火系统的施工及验收,除执行本规范的规定外,尚应符合现行国家有关标准、规范的规定。
2 施工准备2.1 一般规定2.1.1 气体灭火系统施工前应具备下列技术资料:2.1.1.1 设计施工图,设计说明书,系统及其主要组件的使用、维护说明书。
气体灭火系统设计规范GB50370-2005施行日期:2 0 0 6 年5 月1 日复习时间安排表规范简称条目复习时间(分钟)各科分值2018备注实务综合案例012气规灭火机理105 5 有已熟记5、6 30 已熟记联动控制20 已熟记2-3.1 30 已熟记3.2-3.4 20 已熟记4 20 已熟记013二氧化碳1、2、3 30 已熟记5、6、7 20 已熟记014气体验收2、3、4 10 已熟记5.2-5.5 20 已熟记E1 20 已熟记5.6-E4 20 已熟记7、8 10 已熟记总复习时间260.00 4.5灭火机理和适用场所(整理在灭火器规范里)5 操作与控制归纳整理:启动方式有三种:自动控制、手动控制、机械应急操作(管网三种,预制前两种)手动与自动控制的转换装置:应设在防护区疏散出口的门外便于操作的地方。
在防护区域内设有手动与自动控制转换装置的系统,其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示,该状态信号应反馈至消防联动控制器。
补充:CO2系统防止误动作误喷,有人工作时,应置于手动控制状态。
手动控制装置:应设在防护区疏散出口的门外便于操作的地方和气体灭火控制器上。
机械应急操作装置:应设在储瓶间内或防护区疏散出口门外便于操作的地方。
机械应急操作就是靠人为去开启选择阀和容器阀。
防护区门外设置的紧急启动/停止按钮不是启动方式,一旦灭火剂释放,就无法紧急停止,就不是联动;另外,即使及时紧急停止,报警信号仍然存在。
防护区设置:防护区应有人员疏散的通道和出口,防护区内的疏散通道及出口,应设应急照明与疏散指示标志。
防护区内应设火灾声报警器,必要时,可增设闪光报警器。
防护区的出口外上方应设置表示气体喷放的火灾声光警报器(或带有声警报的灭火剂喷放指示灯)。
(消防交流蔻,群46944- 9530)5.0.1 采用气体灭火系统的防护区,应设置火灾自动报警系统,并应选用灵敏度级别高的火灾探测器。

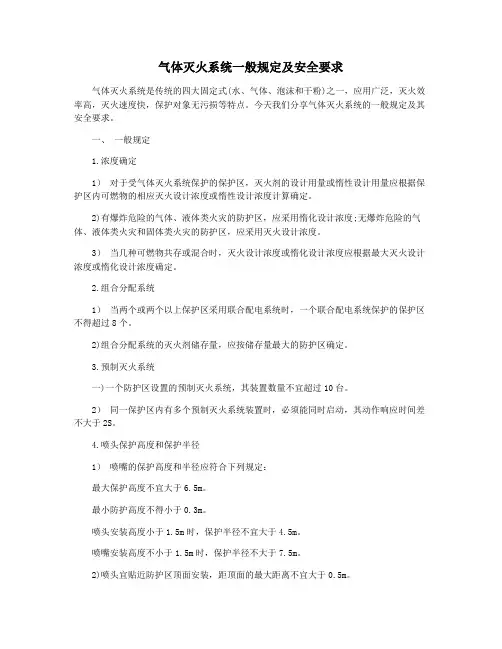

气体灭火系统一般规定及安全要求气体灭火系统是传统的四大固定式(水、气体、泡沫和干粉)之一,应用广泛,灭火效率高,灭火速度快,保护对象无污损等特点。
今天我们分享气体灭火系统的一般规定及其安全要求。
一、一般规定1.浓度确定1)对于受气体灭火系统保护的保护区,灭火剂的设计用量或惰性设计用量应根据保护区内可燃物的相应灭火设计浓度或惰性设计浓度计算确定。
2)有爆炸危险的气体、液体类火灾的防护区,应采用惰化设计浓度;无爆炸危险的气体、液体类火灾和固体类火灾的防护区,应采用灭火设计浓度。
3)当几种可燃物共存或混合时,灭火设计浓度或惰化设计浓度应根据最大灭火设计浓度或惰化设计浓度确定。
2.组合分配系统1)当两个或两个以上保护区采用联合配电系统时,一个联合配电系统保护的保护区不得超过8个。
2)组合分配系统的灭火剂储存量,应按储存量最大的防护区确定。
3.预制灭火系统一)一个防护区设置的预制灭火系统,其装置数量不宜超过10台。
2)同一保护区内有多个预制灭火系统装置时,必须能同时启动,其动作响应时间差不大于2S。
4.喷头保护高度和保护半径1)喷嘴的保护高度和半径应符合下列规定:最大保护高度不宜大于6.5m。
最小防护高度不得小于0.3m。
喷头安装高度小于1.5m时,保护半径不宜大于4.5m。
喷嘴安装高度不小于1.5m时,保护半径不大于7.5m。
2)喷头宜贴近防护区顶面安装,距顶面的最大距离不宜大于0.5m。
5.其他规定1)灭火系统的灭火剂储存量,应为防护区设计用量与储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。
2)如果灭火系统的存储装置在72小时内无法重新填充并恢复工作,则应按照系统原始存储容量的100%设置备用容量。
3)灭火系统的设计温度,应采用20℃。
4)同一收集管上的储存容器应具有相同的规格、填充压力和填充容量。
5)同一防护区,当设计两套或三套管网时,集流管可分别设置,系统启动装置必须共用。
各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。
七氟丙烷气体(FM200)灭火系统技术方案说明计算机房七氟丙烷气体(FM200)灭火系统技术方案说明(一)、设计依据计算机房七氟丙烷(FM200)气体灭火系统的设计方案主要依据和参照以下的规范标准和资料:#《气体灭火系统施工及验收规范》GB50263-97。
#《火灾自动报警系统设计规范》GBJ 116-88。
#美国防火学会NFPA2001标准(即洁净药剂灭火系统标准)。
#上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。
#国家公安部公消[1998]001号,《七氟丙烷(HFC-27ea)?洁净气体灭火系统设计及使用暂行规定》。
#七氟丙烷供货商提供的产品规格,参数资料。
#业主提供的保护区域建筑平面布置图。
(二)、主要设备七氟丙烷(FM200)气体灭火系统的设备可以分成两大部分,即药剂储存和喷放设备、报警和控制设备。
药剂储存和喷放设备主要包括有七氟丙烷(FM200)气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。
报警和控制设备主要包括以下内容:气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。
(三)、保护区概况及设计本系统用来保护四楼的计算机房。
根据经济合理、优化设计的原则,在保证系统性能安全可靠的前提下,对保护区作了如下的划分,共用一套系统:计算机房,面积S=250 m2,净高h=4.0m,体积V=1000m3 ,所需七氟丙烷(FM200)气体120L钢瓶N=6个,七氟丙烷药剂用量为618Kg,设计浓度8%。
本方案钢瓶间设置在二楼。
系统采用氮气增压输送,增压压力为4.2MPa,在7秒钟内喷射一定浓度的FM200灭火剂,并使其均匀地充满整个保护区,并且要求浸渍时间不少于3分钟,将保护区的火扑灭。
(四)、系统设计性能1.基本设计参数(1)保护区有关参数:见附表(2)保护区为独立封闭空间(3)保护区设置通风设备(4)保护区设计环境温度为20℃(5)海拔高度修正系数为1七氟丙烷(FM200)气体灭火系统的最小设计灭火浓度为8%(20℃时),在7秒钟内喷射一定浓度的FM200灭火剂,并使其均匀地充满整个保护区,并且要求浸渍时间不少于3分钟。

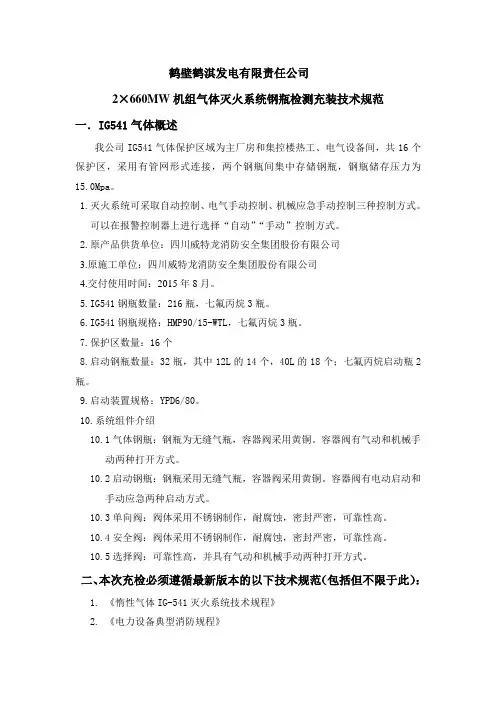

鹤壁鹤淇发电有限责任公司2×660MW机组气体灭火系统钢瓶检测充装技术规范一.IG541气体概述我公司IG541气体保护区域为主厂房和集控楼热工、电气设备间,共16个保护区,采用有管网形式连接,两个钢瓶间集中存储钢瓶,钢瓶储存压力为15.0Mpa。
1.灭火系统可采取自动控制、电气手动控制、机械应急手动控制三种控制方式。
可以在报警控制器上进行选择“自动”“手动”控制方式。
2.原产品供货单位:四川威特龙消防安全集团股份有限公司3.原施工单位:四川威特龙消防安全集团股份有限公司4.交付使用时间:2015年8月。
5.IG541钢瓶数量:216瓶,七氟丙烷3瓶。
6.IG541钢瓶规格:HMP90/15-WTL,七氟丙烷3瓶。
7.保护区数量:16个8.启动钢瓶数量:32瓶,其中12L的14个,40L的18个;七氟丙烷启动瓶2瓶。
9.启动装置规格:YPD6/80。
10.系统组件介绍10.1气体钢瓶:钢瓶为无缝气瓶,容器阀采用黄铜。
容器阀有气动和机械手动两种打开方式。
10.2启动钢瓶:钢瓶采用无缝气瓶,容器阀采用黄铜。
容器阀有电动启动和手动应急两种启动方式。
10.3单向阀:阀体采用不锈钢制作,耐腐蚀,密封严密,可靠性高。
10.4安全阀:阀体采用不锈钢制作,耐腐蚀,密封严密,可靠性高。
10.5选择阀:可靠性高,并具有气动和机械手动两种打开方式。
二、本次充检必须遵循最新版本的以下技术规范(包括但不限于此):1. 《惰性气体IG-541灭火系统技术规程》2. 《电力设备典型消防规程》3. 《建筑工程消防设施施工及验收规范》4. 《气瓶安全监察规程》5. 《气体灭火系统施工及验收规范》GB50263-2007三、施工范围及要求1. 本次充检IG541钢瓶数量为216瓶(ZD.R90L),七氟丙烷3瓶,启动钢瓶34瓶(YPD6/80)。
2. 乙方负责钢瓶的标号、记录、拆卸、运输、安装,并对瓶组的安装质量负责,运输和安装过程中确保瓶体不受外表损伤。

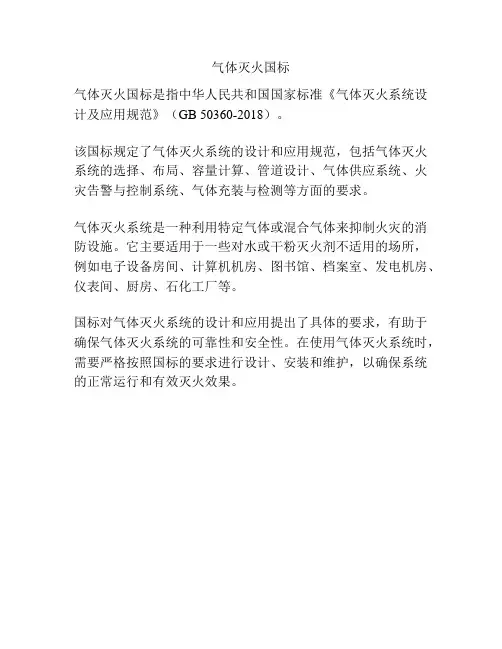

气体灭火国标
气体灭火国标是指中华人民共和国国家标准《气体灭火系统设计及应用规范》(GB 50360-2018)。
该国标规定了气体灭火系统的设计和应用规范,包括气体灭火系统的选择、布局、容量计算、管道设计、气体供应系统、火灾告警与控制系统、气体充装与检测等方面的要求。
气体灭火系统是一种利用特定气体或混合气体来抑制火灾的消防设施。
它主要适用于一些对水或干粉灭火剂不适用的场所,例如电子设备房间、计算机机房、图书馆、档案室、发电机房、仪表间、厨房、石化工厂等。
国标对气体灭火系统的设计和应用提出了具体的要求,有助于确保气体灭火系统的可靠性和安全性。
在使用气体灭火系统时,需要严格按照国标的要求进行设计、安装和维护,以确保系统的正常运行和有效灭火效果。
七氟丙烷气体灭火装置技术参数七氟丙烷(HFC-227ea)作为一种环保、高效的气体灭火剂,广泛应用于各类灭火装置中。
以下是七氟丙烷气体灭火装置的一些技术参数。
1.储存系统:-储存容器:通常使用无缝钢瓶或复合材料(如碳纤维)瓶进行储存,瓶体内是液态七氟丙烷,通过高压气体驱动装置进行释放。
-储存压力:七氟丙烷的储存压力一般在25MPa至33MPa之间,具体压力取决于灭火装置设计要求。
2.灭火系统:-灭火剂浓度:七氟丙烷的有效灭火浓度为6-9%(体积分数)。
灭火系统中通过调节灭火剂的流量和灭火时间来控制达到适当的浓度。
-释放时间:灭火装置应具备快速释放的能力,以确保在火灾发生后迅速灭火。
一般来说,灭火时间通常在10秒至60秒之间。
-灭火区域:七氟丙烷可以灭火各类可燃物体,适用于设备房、机电设施、电子控制室、计算机房、图书资料室等多种场所。
3.设备要求:-压力容器:用于储存七氟丙烷的压力容器应有足够的强度和耐腐蚀性,确保安全储存和释放。
-阀门系统:灭火装置应配备高效可靠的阀门系统,以确保七氟丙烷的准确释放和控制流量。
-激发系统:通过激发装置,例如快速电磁阀等,对灭火装置进行快速、可靠的电气直接驱动,以控制七氟丙烷的释放时间和浓度。
4.操作及维护要求:-操作方式:七氟丙烷灭火系统通常配备了手动启动和自动启动两种方式。
手动启动可以由操作人员按下按钮或拉动开关进行控制,自动启动则通过火灾探测器等设备感知火灾,自动触发灭火装置。
-维护周期:七氟丙烷灭火系统需要定期维护,包括检查压力容器的强度和密封性、清洁阀门及其他装置、更换消耗部件等。
具体维护周期根据系统要求和使用环境的不同而定。
5.环保特性:-化学稳定性:七氟丙烷具有较好的化学稳定性,在常温下不易分解,不与其他物质反应产生有害气体。
-温室效应:七氟丙烷具有较低的温室气体潜能,对臭氧层破坏的潜能很低。
-人体安全性:七氟丙烷无色、无味,对人体无毒、不刺激,短时间接触也不会对人体造成严重影响。
气体灭火系统设计规范气体灭火系统是当今世界上应用最广泛的灭火系统,它是一种高效、安全、易操作、成本低廉的防火技术,能有效地防止火灾扩大,保护人民的生命财产安全。
为了规范气体灭火系统的设计、施工、运行及维护,维护火安全,特制定本规范。
一、适用范围本规范适用于气体灭火系统的设计和安装,在建筑物内外,以及机械设备、机电设备等可燃性材料的设置、安装、维修等地方都可以使用。
二、系统设计1、设计原则:采用室外下水的气体灭火系统,气室内的气体压力范围在9.8KPa18.3KPa之间,并设置足够的气体灭火室,以满足冲洗和散热的要求。
2、压力范围:运行压力范围根据使用场合,以及灭火系统的种类确定,通常在9.8KPa18.3KPa之间,设置有气室报警和报警开关,报警可以是声、光、电等信号,以便在出现危险时及时报警。
3、系统连接:气体灭火系统采用敷设下水管或建造地下管道的方式进行连接,铺设的下水管及接管应严格按照规定的技术要求进行,下水管材料应采用耐火聚乙烯管道或者金属管道。
4、控制系统:气体灭火系统控制系统采用微机控制,可以实现远程监控、远程操作和系统故障自动诊断。
三、管路安装1、气体灭火系统的安装应采用窨井和壁挂的方式完成。
在窨井的深度应满足设计要求,另外,也可以在室外铺设下水管,以便方便检修和气体的进出。
壁挂的安装应确保固定、牢固,避免在受振动的场合出现故障。
2、给水管和下水管的设计具有可靠性,以确保气体进入室内后,以及室内气体来源的可燃比,防止超标后造成爆炸危险。
3、下水管铺设应规范,防止气体衰减,气体在管路中必须经过严格的过滤,以保证系统的安全运行。
四、检查与维护1、安装完成后,应进行至少两次全面的系统检查,并确保系统工作正常。
2、定期检查系统的各项参数,维护各项报警器的状态,防止漏气及气体来源的可燃比超标。
3、定期清洁、检查及更换系统的过滤器,以保证系统的良好的运行。
4、定期根据操作需要进行气体耗量的补充,确保系统满足使用要求。
气体灭火系统设计规范GB 50370-2005目 次1 总则2 术语和符号2.1 术语2.2 符号3 设计要求3.1 一般规定3.2 系统设置3.3 七氟丙烷灭火系统3.4 IG541 混合气体灭火系统3.5 热气溶胶预制灭火系统4 系统组件4.1一般规定4.2 七氟丙烷灭火系统组件专用要求4.3 IG541 混合气体灭火系统组件专用要求4.4 热气溶胶预制灭火系统组件专用要求5 操作与控制6 安全要求附录 A 灭火浓度和惰化浓度附录 B 海拔高度修正系数附录 C 七氟丙烷灭火系统喷头等效孔口单位面积喷射率附录 D 喷头规格和等效孔口面积附录 E IG541 混合气体灭火系统管道压力系数和密度系数附录 F IG541 混合气体灭火系统喷头等效孔口单位面积喷射率附录 G 无毒性反应(NOAEL)、有毒性反应(LOAEL ) 浓度和灭火剂技术性能1 总则1.0.1 为合理设计气体灭火系统,减少火灾危害,保护人身和财产的安全,制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、 IG541 混合气体和热气溶胶全淹没灭火系统的设计。
1.0.3 气体灭火系统的设计,应遵循国家有关方针和政策,做到安全可靠、技术先进、经济合理。
1.0.4 设计采用的系统产品及组件,必须符合国家有关标准和规定的要求。
1.0.5 气体灭火系统设计,除应符合本规范外,还应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 防护区满足全淹没灭火系统要求的有限封闭空间。
2.1.2 全淹没灭火系统在规定的时间内,向防护区喷放设计规定用量的灭火剂,并使其均匀地充满整个防护区的灭火系统。
2.1.3 管网灭火系统按一定的应用条件进行设计计算,将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。
2.1.4 预制灭火系统按一定的应用条件,将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。
中华人民共和国国家标准气体灭火系统设计规范Code for design of gasfire extinguishing systemsGB50370-2005前言本规范是根据建设部建标[2002]26号文《二○○一~二○○二年度工程建设国家标准制定、修订计划》要求,由公安部消防局组织公安部天津消防研究所会同有关单位共同编制完成的。
在编制过程中,编制组进行了广泛的调查研究,总结了我国气体灭火系统研究、生产、设计和使用的科研成果及工程实践经验,参考了相关国际标准及美、日、德等发达国家的相关标准,进行了有关基础性实验及工程应用实验研究。
广泛征求了设计、科研、制造、施工、大专院校、消防监督等部门和单位的意见,最后经专家审查,由有关部门定稿。
本规范共分六章和八个附录,内容包括:总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。
其中黑体字为强制性条文。
本规范由建设部负责管理和对强制性条文的解释,公安部负责具体管理,公安部天津消防研究所负责具体技术内容的解释。
请各单位在执行本规范过程中,注意总结经验、积累资料,并及时把意见和有关资料寄本规范管理组(公安部天津消防研究所,地址:天津市南开区卫津南路110号,邮编300381),以供今后修订参考。
本规范主编单位、参编单位和主要起草人名单:主编单位:公安部天津消防研究所参编单位 :国家固定灭火系统及耐火构件质量监督检验中心北京城建设计研究总院中国铁道科学研究院深圳因特安全技术有限公司中国移动通信集团公司陕西省公安消防总队深圳市公安局消防局广东胜捷消防企业集团浙江蓝天环保高科技股份有限公司杭州新纪元消防科技有限公司西安坚瑞化工有限责任公司主要起草人:东靖飞谢德隆杜兰萍刘连喜李根敬宋波许春元刘跃红伍建许王宝伟万旭李深梁常欣王元荣靳玉广郭鸿宝陆曦1. 总则1.0.1 为合理设计气体灭火系统,减少火灾危害,保护人身和财产的安全,制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、IG541混合气体和热气溶胶全淹没灭火系统的设计。
可编辑修改精选全文完整版七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范1 总则第1.0.1条为了合理设计七氟丙烷灭火系统,减少火灾危害,保护人身及财产的安全,制定本规范。
第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。
第1.0.3条七氟丙烷灭火系统的设计,应做到安全可靠、技术先进、经济合理.第 1.0.4条七氟丙烷灭火系统可用于扑救下列火灾:1、电气火灾;2、液体火灾或可熔化的固体火灾;3、固体表面火灾;4、灭火前应能切断气源的气体火灾。
第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾:1、含氧化剂的化学制品及混合物,如硝化纤维、硝酸钠等;2、活泼金属,如钾、钠、镁、钛、锆、铀等;3、金属氢化物,如氢化钾、氢化钠等;4、能自行分解的化学物质,如过氧化氢、联胺等。
第1.0.6条灭火剂七氟丙烷hfc227ea的化学分子式为cf3chfcf3,其质量应符合下列技术规定。
2术语、符号2.1术语第 2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。
第 2.1.2条全淹没灭火系统在规定的时间内,向防护区喷射一定浓度的七氟丙烷,并使其均匀地充满整个防护区的灭火系统。
第 2.1.3条预制灭火装置按一定的应用条件,将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。
第 2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第 2.1.5条灭火浓度在101kpa大气压和规定的温度条件下,扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。
第 2.1.6条惰化浓度当引火源加入时,在101kpa大气压和规定的温度条件下,能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。
第 2.1.7条浸渍时间在防护区内维持设计规定的七氟丙烷浓度,使火灾完全熄灭所需的时间。
中华人民共和国国家标准气体灭火系统设计规范Code for design of gasfire extinguishing systemsGB50370-2005前言本规范是根据建设部建标[2002]26号文《二○○一~二○○二年度工程建设国家标准制定、修订计划》要求,由公安部消防局组织公安部天津消防研究所会同有关单位共同编制完成的。
在编制过程中,编制组进行了广泛的调查研究,总结了我国气体灭火系统研究、生产、设计和使用的科研成果及工程实践经验,参考了相关国际标准及美、日、德等发达国家的相关标准,进行了有关基础性实验及工程应用实验研究。
广泛征求了设计、科研、制造、施工、大专院校、消防监督等部门和单位的意见,最后经专家审查,由有关部门定稿。
本规范共分六章和八个附录,内容包括:总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。
其中黑体字为强制性条文。
本规范由建设部负责管理和对强制性条文的解释,公安部负责具体管理,公安部天津消防研究所负责具体技术内容的解释。
请各单位在执行本规范过程中,注意总结经验、积累资料,并及时把意见和有关资料寄本规范管理组(公安部天津消防研究所,地址:天津市南开区卫津南路110号,邮编300381),以供今后修订参考。
本规范主编单位、参编单位和主要起草人名单:主编单位:公安部天津消防研究所参编单位 :国家固定灭火系统及耐火构件质量监督检验中心北京城建设计研究总院中国铁道科学研究院深圳因特安全技术有限公司中国移动通信集团公司陕西省公安消防总队深圳市公安局消防局广东胜捷消防企业集团浙江蓝天环保高科技股份有限公司杭州新纪元消防科技有限公司西安坚瑞化工有限责任公司主要起草人:东靖飞谢德隆杜兰萍刘连喜李根敬宋波许春元刘跃红伍建许王宝伟万旭李深梁常欣王元荣靳玉广郭鸿宝陆曦1. 总则1.0.1 为合理设计气体灭火系统,减少火灾危害,保护人身和财产的安全,制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、IG541混合气体和热气溶胶全淹没灭火系统的设计。
气体灭火系统技术规格书一、管道要求1、输送气体灭火剂的管道采用内外热镀锌无缝钢管,其质量符合现行国家标准《输送流体用无缝钢管》GB/T8163《高压锅炉用无缝钢管》GB5310等的规定。
2、输送气体灭火剂管道的连接,当公称直径小于或等于80mm时,采用螺纹连接,大于80mm时,采用法兰连接。
无缝钢管及钢制管道附件的内外壁应采用热镀锌法镀锌,应做镀锌层的重量测定。
其平均值应不小于500g/m²。
其中任何一个试样不得小于480g/m².无缝钢管应做镀锌层均匀性试验。
钢管试样在硫酸铜液体中连续浸渍5次不得变红(镀铜色)。
无缝钢管的内外表面应有完整的镀锌层。
不得有未镀锌上锌的黑斑和气泡存在。
允许有不大的粗糙面和局部锌瘤存在。
无缝钢管表面应进行钝化处理或其他保护层。
二、施工要求1、气体灭火系统安装分为气体灭火系统主设备和喷嘴管路系统,增加弯头和延长管路等须经设计同意。
2、公称直径大于或等于50mm的主干管道,垂直方向和水平方向至少应各安装一个防晃支架。
当穿过建筑物楼层时,每层应设一个防晃支架。
当水平管道改变方向时,应增设防晃支架,防晃支架见03S402室内管道支架及吊架支、吊架之间的最大间距3、管道穿过墙壁、楼板处设置套管。
穿墙套管的长度与墙体厚度一致,,穿过楼板的套管长度高出版面50mm。
管道与套管之间的缝隙采用柔性防火封堵材料填塞紧密。
穿墙、穿楼板钢套管尺寸4、管道安装完成后应进行水压(气压)强度试验,水压试验压力为系统减压后管网最大工作压力的1.5倍,(气压试验压力为系统减压后管网最大工作压力的1倍),持续5分钟无明显泄露,且不变形。
5、分布管系的水平定向敷设坡度取顺向0.001-0.003。
6、管道系统安装完成后,应进行气密性试验,试验介质为氮气或压缩空气,试验压力为减压后管网最大工作压力,在无气源补充的条件下,持续3分钟,压力下降不得超过试验压力的10%。
7、管网部分的管件采用锻件,工作压力为18MPa。
