幕墙施工图制图规定

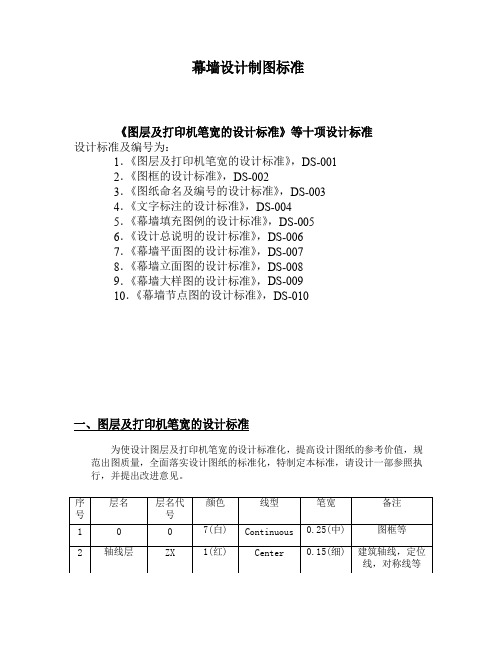

幕墙设计制图标准《图层及打印机笔宽的设计标准》等十项设计标准设计标准及编号为：1．《图层及打印机笔宽的设计标准》，DS-0012．《图框的设计标准》，DS-0023．《图纸命名及编号的设计标准》，DS-0034．《文字标注的设计标准》，DS-0045．《幕墙填充图例的设计标准》，DS-0056．《设计总说明的设计标准》，DS-0067．《幕墙平面图的设计标准》，DS-0078．《幕墙立面图的设计标准》，DS-0089．《幕墙大样图的设计标准》，DS-00910．《幕墙节点图的设计标准》，DS-010一、图层及打印机笔宽的设计标准为使设计图层及打印机笔宽的设计标准化，提高设计图纸的参考价值，规范出图质量，全面落实设计图纸的标准化，特制定本标准，请设计一部参照执行，并提出改进意见。

二、图框的设计标准为使图框的设计标准化，特制定本标准，请设计一部参照执行，并提出改进意见。

1.图框中所表达的内容包括备注，设计变更，公司徽记（包括甲级设计证书编号），建筑师，发展商，工程名称，典型平面，图名，设计，审核，批准，比例，图纸编号，版号，工程编号，合同编号，标准化及图幅等18项。

2.各种图框的尺寸标准为：A0—841X1189;A1—594X841;A2—594X420;A3—297X420图纸的短边不得加长，A3-A0的长边可以加长，加长部分的尺寸应为长边的1/8及其倍数。

1.附四种标准图框：TK-A3.DWG；TK-A2.DWG；TK-A1.DWG；TK-A0.DWG。

三、图纸命名及编号的设计标准为使图纸命名及编号设计标准化，图纸的命名及编号设计应遵守下列标准。

请设计一部参照执行，并提出改进意见。

•图纸分类:投标设计图纸一般应包括封面，目录，设计总说明，幕墙性能说明（包括零件图及型材图），立面图，大样图，平面图，节点图，预埋件图，立面展开图，钢架立面图，防雷平面图，板块编号图，轴测图等。

•图纸的命名及编号规则：•封面。

幕墙图纸尺寸与注释
幕墙图纸尺寸与注释
（原则：根据建筑工人施工看图需要标注）
一、尺寸标注
1轮廓尺寸（含材料的长度、宽度、规格/厚度）
2缝隙尺寸（含凸出、凹进尺寸）
3控制尺寸（幕墙完成面到结构面的尺寸最重要）
4竖向建筑标高（室内地面完成面）距竖向分格点的距离、横向分格点（dimention）间的尺寸DIM.
5结构性上要求（看规范）的尺寸（如：背栓距边尺寸、结构胶深度和宽度尺寸、抹黑尺寸（从铝框引出））
二、注释
材质、厚度/规格、表面处理方式（含颜色）
螺钉规格要标国标号
三、焊缝
焊高、焊缝符号标注
四、打钉间距用文字说明（隔多长距离打一颗钉）。

幕 墙 设 计第一部分 施工图设计（招标图）阶段服务內容1.前期沟通环节1.1确定幕墙设计工作范围1.2熟悉项目方案，和建筑设计相关的文件和设计理念。

1.3与建筑师联手制订本项目的设计标准，包括声学，视觉，结构，热工，消防，水密，气密和耐久性能等要求。

1.4 配合施工图设计单位依据建筑节能计算结果调整确认幕墙的热工性能，並提交成果于施工图设计单位进行建筑节能计算。

1.5 配合建设单位与主创设计单位初步确定幕墙系统， 整体建筑泛光照明系统，擦窗机与幕墙系统结合方式，雨棚、装饰格柵、立面广告灯箱及公司标志的处理方式。

2.施工图编制阶段2.1在合同约定工作日內提交经主创设计单位审核确认的可供建设单位进行招投标工作的施工图纸。

2.2设计深度为招标施工图，应满足甲方施工招投标要求（编制完整工程量清单，能据以编制施工图预算）的国家相关规定，并使中标施工承包方能据此进行深化施工图设计（即能安排材料订货和工厂制作、能进行现场施工和安装和工程验收的幕墙施工图或加工图）。

详见第二部分《幕墙施工图设计文件深度要求》。

3. 提交成果文件3.1根据合同约定份数提供相应的幕墙施工图及相应的cad电子文件。

3.2配合施工图提交的主要材料板，一式两份。

3.3配合施工图同时提交的完整工程量清单表。

4. 招标过程咨询阶段4.1对招标过程中承包商提出的技术问题，配合建设单位与主创设计单位进行书面答复。

4.2根据建设单位需要在七个工作日对承包商提供的技术文档进行技术分析与评估。

4.3对承包商提交的深化施工图图纸进行审核，在深化施工图设计符合施工招标图技术方案，不改变造价的前提下，在安全性、防渗漏工艺节点、完整性、经济优化等方面符合规范、甲方、客户使用要求，审核后及时出具书面意见。

5.现场施工技术服务阶段5.1协助对承包商提交的材料样板进行审核确认，对封样材料的规格、品质、效果负责鉴定并签字。

5.2现场设计变更后对施工单位提交的图纸进行把关。

幕墙工程施工图（或称施工方案图）设计制图规定：1 为了保障工程施编排工图设计的规范性、准确性、系统性及指导性，特制定本规定。

2 施工图主要内容：(1)图纸目录；(2)设计说明；(3)幕墙门窗分类面积汇总表；(4)材料总量汇总表（可单独发放）；(5)建筑平面、立面、剖面图；(6)幕墙分类详细大样图（配局部平面、剖面图）；(7)节点详图（幕墙标准节点、特殊节点、收边转角节点、防火防雷节点）；(8)钢结构详图；(9)构件图；(10)预埋布置图及节点图。

3 设计说明3.1．工程概况：3.2 设计依据(1)建筑幕墙工程（或设计）合同（或协议）；(2)主体建筑设计的建施、结施图；(3)工程效果图；(4)采用标准：a．建筑幕墙相关标准、规范及规程；b．建筑及结构标准、规范及规程；c．主要材料标准或技术条件；d．标准图集。

3.3基本参数：基本风压、地面粗造度、地震设防烈度、年平均温差、幕墙的设计使用寿命等；3.4幕墙设计应遵守的强制性条；3.5幕墙性能：(1)抗风压性能；(2)水密性；(3)气密性；(4)平面内变形性能；(5)隔热保温性能；(6)隔声性能；(7)光学性能；(8)耐撞击性能；(9)幕墙抗震性能；(10)防火性能；(11)防雷性能；(12)防腐性能。

3.6 采用的主要材料材质、规格、主要性能、技术指标（1）面板材料：玻璃、铝单板、铝塑复合板、铝蜂窝板、石材、石材蜂窝板、微晶石等；(1)框架材料：铝合金型材、碳素结构钢、高耐候结构钢等；(2)硅酮结构密封胶与硅酮耐候密封胶；(3)石材干挂胶及石材耐候密封胶；(4)钢件；(5)标准五金件；(6)填充材料。

3.7 幕墙的安全设计3.8 幕墙的结构设计和特点3.9 制作技术要求按国家现行相关的标准与工程技术规范；企业标准3.10 安装技术要求按国家现行相关的标准与工程技术规范；企业标准3.11 其它(1)施工设计图所用量纲(2)图中各种代号的含义(3)施工中如有变更，要办理有关设计变更单，批准后执行。

一、幕墙工程施工图纸内容要求幕墙工程施工图纸一般应包括封面、目录、设计说明、材料明细表、立面图、平面图、立面索引图、标准节点图、全部大样图、节点图、埋件、角码等加工件加工图、型材截面图以及开模图等。

力学和热工计算书。

各部分图纸内容应统一、完善，立面图、平面图与大样图、节点图等图纸的表述要一致，前后对应。

应包含广告牌收口、清洗配套措施等二、幕墙工程施工图纸编号要求幕墙工程施工图纸除封面外，应按照图纸内容的分类进行编号，各类别编号应统一连续。

三、封面和目录设计深度要求1、封面应包括工程名称、出图日期、设计公司名称。

（不得写明外立面装饰工程，标明幕墙或门窗）2、目录应按全部图纸的种类划分大项，在大项下按图纸编号、名称等顺序排列，图纸页数应连续编码。

图框中含有工程项目名称，建设单位名称（与任务书相同），建筑设计单位名称，图纸绘制比例、图幅、图号和页码。

索引图注明索引号图号和索引号勾注一起放大放置图纸右下角。

四、设计说明设计深度要求应包括幕墙工程概况、本次设计范围描述（列举单项和分布情况），设计依据和采用规范、设计理念和构造设计理论、主要幕墙形式系统概述（幕墙结构选材及构造要点说明）、物理性能、建筑设计（防火和避雷）、材料物理性能和本项目选用概述、加工要求、施工要求、其他施工单位配合和施工注意事项、面饰材料色差控制办法、实验要求、清洗配套措施、成品保护、物料表等。

1、幕墙工程概况应包括幕墙工程名称、建设地点、开发单位、建筑设计单位、建筑物总高度、层数、标准层高、总面积、主体结构形式地面粗糙类别、建筑物耐火等级、抗震设计烈度、设计使用年限、幕墙工程概述等。

2、设计依据应列举幕墙工程所参照和引用的国家及地方颁布的规范及规程、法令以及行业标准文件包括工程招标和答疑文件等。

3、主要幕墙形式说明应对幕墙工程所采用的主要幕墙形式进行简要说明，包括但不限于对主要幕墙形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明（可以配图）。

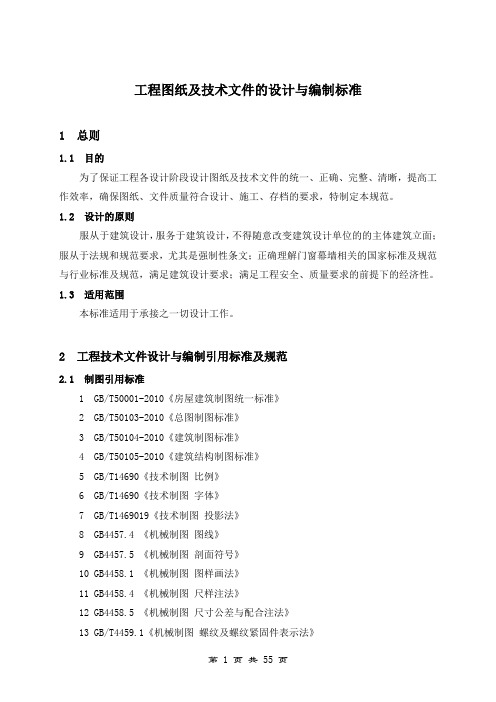

工程图纸及技术文件的设计与编制标准1 总则1.1 目的为了保证工程各设计阶段设计图纸及技术文件的统一、正确、完整、清晰，提高工作效率，确保图纸、文件质量符合设计、施工、存档的要求，特制定本规范。

1.2 设计的原则服从于建筑设计，服务于建筑设计，不得随意改变建筑设计单位的的主体建筑立面；服从于法规和规范要求，尤其是强制性条文；正确理解门窗幕墙相关的国家标准及规范与行业标准及规范，满足建筑设计要求；满足工程安全、质量要求的前提下的经济性。

1.3 适用范围本标准适用于承接之一切设计工作。

2 工程技术文件设计与编制引用标准及规范2.1 制图引用标准1 GB/T50001-2010《房屋建筑制图统一标准》2 GB/T50103-2010《总图制图标准》3 GB/T50104-2010《建筑制图标准》4 GB/T50105-2010《建筑结构制图标准》5 GB/T14690《技术制图比例》6 GB/T14690《技术制图字体》7 GB/T1469019《技术制图投影法》8 GB4457.4 《机械制图图线》9 GB4457.5 《机械制图剖面符号》10 GB4458.1 《机械制图图样画法》11 GB4458.4 《机械制图尺样注法》12 GB4458.5 《机械制图尺寸公差与配合注法》13 GB/T4459.1《机械制图螺纹及螺纹紧固件表示法》14 GB4656 《金属结构件表示方法》15 GB12212 《技术制图焊缝符号的尺寸、比例及简化表示法》16 GB324 《焊缝符号的表示法》17 GB/T131《机械制图表面粗糙度符号代号及其注法》节点图和加工图优先选用机械制图标准规范，其它图优先选用建筑制图标准规范，专业图纸应符合相应的专业制图标准规范。

2.2 术语、符号有关规定、术语和符号按国家相关规范、标准执行。

2.3 计量单位计量单位按国家颁布的《常用法定计量单位》执行。

2.4 设计规范工程设计中应严格遵循相关国家标准、规范，并应随着行业的发展、国家标准的修订而作相应修改。

幕墙工程施工图(或称施工方案图）设计制图规定：1 为了保障工程施编排工图设计的规范性、准确性、系统性及指导性，特制定本规定.2 施工图主要内容：(1)图纸目录；(2)设计说明；(3)幕墙门窗分类面积汇总表；(4)材料总量汇总表（可单独发放）；(5)建筑平面、立面、剖面图;(6)幕墙分类详细大样图（配局部平面、剖面图）；(7)节点详图（幕墙标准节点、特殊节点、收边转角节点、防火防雷节点）；(8)钢结构详图；(9)构件图；(10)预埋布置图及节点图。

3 设计说明3。

1．工程概况：3。

2 设计依据(1)建筑幕墙工程（或设计）合同（或协议）；(2)主体建筑设计的建施、结施图；(3)工程效果图；(4)采用标准:a．建筑幕墙相关标准、规范及规程；b．建筑及结构标准、规范及规程；c．主要材料标准或技术条件；d．标准图集。

3.3基本参数:基本风压、地面粗造度、地震设防烈度、年平均温差、幕墙的设计使用寿命等；3.4幕墙设计应遵守的强制性条;3.5幕墙性能:(1)抗风压性能;(2)水密性;(3)气密性；(4)平面内变形性能；(5)隔热保温性能；(6)隔声性能；(7)光学性能；(8)耐撞击性能；(9)幕墙抗震性能；(10)防火性能；(11)防雷性能；(12)防腐性能。

3。

6 采用的主要材料材质、规格、主要性能、技术指标（1）面板材料:玻璃、铝单板、铝塑复合板、铝蜂窝板、石材、石材蜂窝板、微晶石等;(1)框架材料:铝合金型材、碳素结构钢、高耐候结构钢等；(2)硅酮结构密封胶与硅酮耐候密封胶;(3)石材干挂胶及石材耐候密封胶;(4)钢件；(5)标准五金件;(6)填充材料.3.7 幕墙的安全设计3。

8 幕墙的结构设计和特点3。

9 制作技术要求按国家现行相关的标准与工程技术规范;企业标准3.10 安装技术要求按国家现行相关的标准与工程技术规范；企业标准3。

11 其它(1)施工设计图所用量纲(2)图中各种代号的含义(3)施工中如有变更，要办理有关设计变更单，批准后执行.4 施工设计图图纸是工程师的语言,建筑幕墙属于综合性多学科的技术范畴，因而在绘制施工设计图时应采用了不同的制图标准：(1)平面图、立面图、剖面图采用建筑制图标准；(2)节点图、构件图采用机械制图标准；这样，才能清楚正确地表现设计师的意图，大家才有共同语言，以利于施工。

幕墙施工图图纸组成及绘制思路幕墙施工图图纸组成及绘制思路xxxxxxxx有限公司目录1.幕墙施工图图纸组成部分2.幕墙施工图设计说明的编制3.幕墙平立面设计4.幕墙预埋件图设计5.幕墙大样图设计6.幕墙节点图设计7.幕墙展开图设计1.幕墙施工图图纸组成部分幕墙施工图图纸一般含以下几个部分的图纸：封面、目录、设计说明、幕墙立面分格图、幕墙平面分格图、预埋件平面分格图、大样图、节点图、展开图等图纸；在绘制以上图纸的过程中，特别是绘图环境上面，需要注意以下几点：1.1.线型的控制：重点注意虚线、点画线、轴线等线性的比例控制；1.2.填充及文字文件必须统一，且注意填充的比例控制；1.3.注意各类小材料块的统一，比如螺钉块、索引块等；1.4.注意轮廓线、地基基础线、材料剖面等材料的线粗比例控制；1.5.文字标注应尽量详尽；1.6.其他具体要求详见部门统一绘制环境表及LSP等外部插件；1.7.图纸应尽量将层分细，以便更方便改图；1.8.所有图纸必须有索引及反索引；2.幕墙施工图设计说明的编制幕墙施工图设计说明不宜太过于啰嗦，主要体现以下几个方面的东西即可：2.1.工程概况及设计依据2.2.幕墙性能等级说明。

2.3.各种材料的性能特性及检测标准。

2.4.主要构造及工艺说明（指新工艺及特殊构造）。

2.5.施工注意事项。

3.幕墙平立面设计3.1.幕墙平立面设计开始前先要看明白原建筑图，尽可能全面理解建筑师的设计意图。

3.2.在幕墙平立面做图过程中有时会发现原理解有误，需要及时更正。

如有异议应与业主或建筑师沟通，避免做错而影响效率。

3.3.考虑到要为做效果图留出充裕时间，幕墙平立面图应于最早时间开始并尽快完成，以早日提交给效果图人员3.4.平面图和立面图要对照着出图，尤其是立面凹凸不平时更要特别注意。

3.5.幕墙的厚度直接影响各立面幕墙的宽度尺寸，因此在平面图开始前必须先确定幕墙的厚度，准确的做法是应取标准层的层高和估计的方格宽度先进行角部部位试算以确定幕墙立柱的截面高度，从而再确定幕墙的厚度。

1.范围本标准规定了深远幕墙集团内部进行CAD制图的基本要求。

本标准仅适用于深远幕墙集团内部CAD制图。

2.引用标准下列标准所包含的条文通过在本标准中引用，而构成为本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB4457.1-1984 机械制图图纸幅面及格式GB4457.3-1984 机械制图字体GB4457.4-1984 机械制图图线GB4457.5-1984 机械制图剖面符号GB4458.4-1984 机械制图尺寸标注GB12212-1990 焊缝符号的尺寸、比例及简化表示法GBJ1-86 房屋建筑制图统一标准GBJ104-87 建筑制图标准GB324—1988 焊缝符号表示法GBJ105-87 建筑结构制图标准3.图样画法总则3.1绘制分格、立框、埋件图、节点（除尺寸标注以外）图样时，遵照《建筑制图标准》（GBJ104-87）标准制图。

3.2绘制加工图、组装图、零附件图及工艺、工装图样时，遵照机械制图标准制图。

深远幕墙集团2001-03-31批准 2001-04-05实施3.3绘制的所有图样按正投影法绘制，并采用第一角投影法。

3.4在同一类图样中，一般采用同一种制图标准。

3.5按技术制图中的标准绘图比例绘制图样。

4 CAD制图的基本要求4.1图纸幅面尺寸绘制图样时，优先采用表1中规定的幅面尺寸；必要时可沿长边加长，对于A0、A2、A4幅面的加长量应按A0幅面长边的1/8的倍数;对于A1、A3幅面的加长量应按A0幅面短边的1/4的倍数。

A0及A1幅面也允许同时加长两边。

详见表1表1 幅面及周边尺寸单位：mm4.2 图框格式及标题栏的方位统一采用深远幕墙集团标准图框及格式（各公司根据实际需要可更换单位栏）。

4.3 图线的规定图线按其宽度分为粗、细两种类型，粗线的宽度b应从下列线宽系数中选取：0.3mm、0.35mm、0.5mm、0.7mm。

方正医药研究院一期（B-6a地块）工程幕墙、门窗工程设计要求一、总体要求：招标人提供的招标图纸是指导性质的图纸，显示平、立面分格等外观上的要求，以确保本幕墙工程顺利实施。
