机械加工质量概述
- 格式:pptx
- 大小:4.44 MB
- 文档页数:75
机械加工质量及控制机械加工质量及控制机械加工是通过机械设备对工件进行切削、加工、成形等工艺来满足工件形状、尺寸精度和表面质量要求的方法。
机械加工质量的好坏直接关系到产品的使用性能和寿命,因此在机械加工过程中,对质量的控制显得尤为重要。
本文将介绍机械加工质量的相关知识,并探讨如何进行质量控制。
1. 机械加工质量的要求机械加工质量的要求包括工件的形状、尺寸精度和表面质量。
工件的形状要求与产品的使用功能有关,需要满足产品的设计要求。
工件的尺寸精度是指工件的尺寸与设计图纸上的尺寸之间的偏差,包括线度、圆度、平面度、垂直度等指标。
工件的表面质量是指工件表面的光洁度、平整度、无划痕、无气孔等指标。
2. 机械加工质量的影响因素机械加工质量受到诸多因素的影响,主要包括以下几个方面:- 材料:不同材料的加工性能不同,对加工质量有影响。
- 切削工具:切削工具的材料、形状和刃磨状态会影响加工质量。
- 加工工艺:包括切削速度、进给量、切屑清除等,对加工质量有重要影响。
- 加工设备:加工设备的精度、刚性和稳定性对加工质量有直接影响。
- 操作技术:操作人员的技术水平和经验对加工质量有很大的影响。
3. 机械加工质量的控制方法为了保证机械加工质量,需要采取一系列的控制方法。
3.1 设计合理性控制这是机械加工质量控制的首要环节。
设计时需要考虑工件的功能和使用要求,并根据不同材料的加工性能确定合适的工艺参数。
3.2 切削工具的选择和维护切削工具的选择应根据加工工件的材料和形状来确定,同时需要定期进行刃磨和维护,确保切削工具的良好状态。
3.3 加工工艺的控制合理的加工工艺参数包括切削速度、进给量、冷却液的使用等。
在加工过程中需要严格控制这些参数,以保证工件的尺寸精度和表面质量。
3.4 加工设备的维护和调整加工设备的精度、刚性和稳定性对加工质量有直接影响。
定期对设备进行维护和调整,保持其良好状态。
3.5 操作人员的培训和管理操作人员的技术水平和经验对加工质量至关重要。
机械加工质量分析及控制
机械加工质量分析及控制
概述
机械加工质量是指机械加工过程中所达到的工件尺寸精度、形状精度和表面质量等方面的要求。
在机械制造行业中,机械加工质量的分析和控制非常重要,它直接关系到产品质量和客户满意度。
机械加工质量分析
机械加工质量分析是指对机械加工过程中产生的工件缺陷、误差和不良现象进行分析和评估,以确定其产生的原因和影响。
常见的机械加工质量问题包括:
1. 尺寸过大或过小
2. 表面粗糙度超标
3. 几何形状偏差
4. 空间位置偏差
5. 孔径偏差
机械加工质量分析主要通过以下几个步骤完成:
1. 收集加工数据和工件检测结果
2. 对数据进行统计分析和图像处理
3. 利用统计分析结果,确定质量问题的原因和影响因素
4. 提出相关改善措施和加工优化建议
机械加工质量控制
机械加工质量控制是指通过控制加工参数和采用合理的加工工艺,确保机械加工过程中所达到的工件质量能够满足设计要求和客户需求。
常见的机械加工质量控制方法包括:
1. 控制加工参数,如刀具刃口半径、加工速度、进给量等
2. 采用合适的加工工艺,如铣削、车削、钻削等
3. 使用高精度的测量设备进行质量检测和纠正
4. 实施质量管理体系和质量控制标准
机械加工质量控制的关键在于不断优化和改进加工工艺、设备和管理体系,以提高加工稳定性和质量可靠性。
结论
机械加工质量分析和控制是机械制造过程中必不可少的环节,它直接关系到产品的质量和市场竞争力。
通过科学的分析和有效的
控制措施,能够提高机械加工的质量稳定性和可靠性,满足客户的需求。
机械加工质量分析及控制机械加工质量分析及控制一、引言二、机械加工质量分析机械加工质量的分析主要包括以下几个方面:1.表面粗糙度分析机械加工的表面粗糙度对于产品的外观和性能有着重要影响。
通过使用表面粗糙度测量仪器,可以对机械加工的表面粗糙度进行评估。
常用的表面粗糙度参数包括Ra、Rz等。
2.尺寸精度分析机械加工的尺寸精度是指产品的实际尺寸和设计图纸上的尺寸之间的偏差。
通过使用测量工具和仪器,可以对机械加工的尺寸精度进行评估。
常用的尺寸精度参数包括公差、尺寸偏差等。
3.形状偏差分析机械加工的形状偏差是指产品的实际形状和设计图纸上的形状之间的偏差。
通过使用形状测量仪器,可以对机械加工的形状偏差进行评估。
常用的形状偏差参数包括圆度误差、平面度误差等。
三、机械加工质量控制为了确保机械加工的质量,需要进行相应的控制措施。
以下是几个常用的机械加工质量控制方法:1.工艺参数控制调整机械加工的工艺参数,可以对机械加工的质量进行控制。
例如,通过调整切削速度、进给速度和切削深度等参数,可以控制机械加工的表面粗糙度和尺寸精度。
2.设备状态监控对机械加工设备的状态进行监控,可以及时发现并修复设备故障,避免对产品质量的影响。
常用的设备状态监控方法包括振动监测、温度监测等。
3.质量检验与统计分析对机械加工的产品进行质量检验,并进行统计分析,可以及时发现并纠正加工过程中的问题。
常用的质量检验方法包括外观检查、尺寸测量等。
四、机械加工质量的分析和控制是确保产品质量的重要手段。
通过对表面粗糙度、尺寸精度和形状偏差等进行分析,可以找出问题所在。
通过工艺参数控制、设备状态监控和质量检验与统计分析等控制措施,可以提高机械加工的质量水平。
机械加工表面质量机器零件的破坏,一般都是从表面层开头的。
一、加工表面质量的概念加工表面质量包含以下两个方面的内容:1.加工表面的几何形貌(1)表面粗糙度(2)表面波纹度(3)表面纹理方向(4)表面缺陷2.表面层材料的物理力学性能(1)表面层的冷作硬化(2)表面层残余应力(3)表面层金相组织变化二、机械加工表面质量对机器使用性能的影响1.表面质量对耐磨性的影响(1)表面粗糙度对耐磨性的影响(2)表面冷作硬化对耐磨性的影响(3)表面纹理对耐磨性的影响2. 表面质量对零件疲惫强度的影响3. 表面质量对抗腐蚀性能的影响4.表面质量对零件协作性质的影响三、加工表面的表面粗糙度切削加工的表面粗糙度值主要取决于切削残留面积的高度。
加工塑性材料时,切削速度v对加工表面粗糙度加工相同材料的工件,晶粒越粗大,切削加工后的表面粗糙度值越大。
适当增大刀具的前角,可以降低被切削材料的塑性变形;降低刀具前刀面和后刀面的表面粗糙度可以抑制积屑瘤的生成;增大刀具后角,可以削减刀具和工件的摩擦;合理选择冷却润滑液,可以削减材料的变形和摩擦,降低切削区的温度;实行上述各项措施均有利于减小加工表面的粗糙度。
四、加工表面的物理力学性能(一)表面层材料的冷作硬化1.冷作硬化的评定参数2.影响冷作硬化的因素(1)刀具的影响(2)切削用量的影响(3)加工材料的影响(二)表面层材料金相组织变化假如磨削区温度超过马氏体转变温度而未超过相变临界温度(碳钢的相变温度为723℃),这时工件表层金属的金相组织,由原来的马氏体转变为硬度较低的回火组织(索氏体或托氏体),这种烧伤称为回火烧伤;假如磨削区温度超过了相变温度,在切削液急冷作用下,表层金属将发生二次淬火,硬度高于原来的回火马氏体,里层金属则由于冷却速度慢,消失了硬度比原先的回火马氏体低的回火组织,这种烧伤称为淬火烧伤;若工件表层温度超过相变温度,而磨削区又没有冷却液进入,表层金属便产生退火组织,硬度急剧下降,称之为退火烧伤。
机械加工质量的概念
机械加工质量通常包括两个方面: 几何方面的质量和材料性能方面的质量。
几何方面的质量--指机械加工后最外层表面与四周环境间界面的几何外形误差。
它分为宏观几何外形误差和微观几何外形误差。
1)宏观几何外形误差(如圆度误差,平面度误差等)。
宏观几何外形误差的波长(测量长度或取样长度)与波高(误差值)的比值一般大于1000。
2)微观几何外形误差(微观几何外形的不平度,或称表面粗糙度)。
其波长与波高比值一般小于50。
3)介于宏观几何外形误差与微观表面粗糙度之间的周期性几何外形误差,常用波度来表示,其波长λ与波高Hλ比值等于50~1000。
波度主要是由加工系统的振动所引起的。
材料性能方面的质量--指机械加工后,零件肯定深度表面层的物理力学性能等方面的质量与基体相比发生了变化,故称加工变质层。
主要表现在以下几方面:
1)表面层加工硬化机械加工过程中产生的塑性变形,使晶格扭曲、崎变,晶粒间产生滑移,晶粒被拉长等,这些都会使表面层金属硬度增加,通称为加工硬化(或冷作硬化)。
加工硬化的评定指标通常有3项:
① 表面层金属硬度HV;
② 硬化层深度h;
③ 硬化程度N:
式中HV0 --工件内部金属原来的硬度。
2)表面层金相组织变化机械加工过程中由于切削热的作用,有可能表面层金属的金相组织发生变化。
例如,磨削淬火钢时,磨削热的作用会引起淬火钢中马式体的分解,或消失回火组织等。
3)表面层残余应力由于切削力和切削热的综合作用,表面层金属晶格的变形或金相组织变化,会造成表面层残余应力。
机械加工质量分析及控制机械加工质量分析及控制1. 概述机械加工是指通过对原材料的切削、磨削、冲压等加工方式来制造零件或构件的工艺过程。
机械加工质量的好坏直接影响着产品的精度、强度和寿命等性能指标。
为了保证机械加工质量的稳定性和一致性,需要进行质量分析和控制。
2. 机械加工质量分析方法2.1 基础数据分析基础数据分析是机械加工质量分析的重要环节。
包括对加工过程中的切削力、切削温度、切削速度等参数进行记录和分析。
通过分析这些基础数据,可以了解加工过程中的问题和隐患,并进行针对性的改进措施。
2.2 工件尺寸检测工件尺寸检测是机械加工质量分析的关键环节。
通过使用测量工具和仪器,对工件的尺寸进行准确的测量。
根据测量结果,可以分析工件的尺寸偏差和公差范围是否在允许范围内,并根据需要进行调整和改进。
2.3 表面质量检测表面质量检测是机械加工质量分析的另一个重要环节。
通过使用光学显微镜、电镜等仪器,对工件的表面质量进行检测和评估。
根据检测结果,可以分析工件的表面光洁度、粗糙度等指标是否符合要求,并采取相应的措施进行改进。
3. 机械加工质量控制方法3.1 设备维护与管理机械加工设备的维护和管理对于保证加工质量非常重要。
定期对设备进行保养和检修,确保设备的正常运行和准确性。
,使用合适的刀具和夹具,并正确地安装和调整,可以有效地控制加工质量。
3.2 加工工艺优化加工工艺的优化也是机械加工质量控制的重要手段之一。
通过对工艺参数的调整和优化,可以实现加工质量的提高和降低加工成本。
例如,通过合理地选择切削速度、进给速度和切削深度等参数,可以控制加工过程中的热变形和切削力,提高加工质量。
3.3 质量管理体系建立建立质量管理体系是机械加工质量控制的基础。
通过制定加工工艺规范和质量控制标准,并进行员工培训和绩效评估,可以确保加工质量的稳定性和一致性。
,定期进行质量审核和改进,提高质量管理水平。
4. 结论机械加工质量的分析和控制是保证产品质量的重要环节。
机械加工质量由于部分较为重要的零件的使用环境比较特殊,如在高温、高压等环境下使用,要想保证零件使用的安全性、稳固性,零件的质量必须要达到相关标准,这就对机械加工质量提出了更高层次的要求。

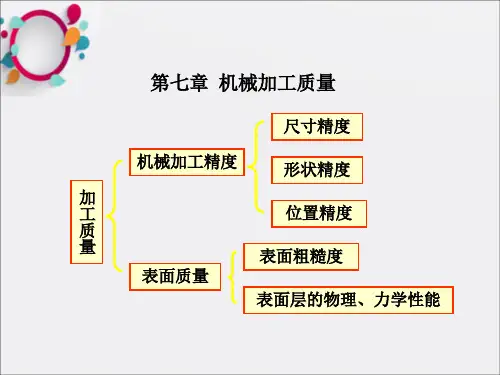

机械加工质量主要由两部分构成,即加工精度与加工表面质量。
只有对机械加工中两个重要环节进行严格控制,机械加工的质量才能得到更好地控制,机械产品的质量也才能达到使用标准。
1.机械加工质量的内涵机械加工质量主要包括两个方面:加工精度、加工表面质量,而这两个方面又分别会受到几何方面与材料方面的质量影响。
几何方面的质量在机械加工过程中,几何方面的质量会对机械加工的精度造成影响。
几何方面的质量是指机械产品在加工过程中产品表面和界面之间的几何形状误差。
其主要包括两个方面:宏观几何形状误差、微观几何形状误差。
其中,宏观几何形状误差包括圆度误差等,一般情况下宏观几何形状误差波高和波长之间的比值会高于1000。
而微观几何形状误差则包括表面粗糙度等,一般情况下微观几何形状误差波高和波长之间的比值都低于50。
材料方面的质量在机械加工中,材料方面的质量是指机械产品表面层所涉及的物理学性能的质量和基体之间产生的变化,也被称为加工变质层。
在机械加工过程中,材料方面的质量会对加工表面质量造成影响,这主要表现在表面层加工硬化和表面层金相组织变化两个方面。
其中,表面层加工硬化是指机械加工时所产生的塑性变形、晶粒间产生滑移等导致机械产品表面层金属的硬度被增强。
一般对机械产品加工硬度进行评定需要考虑三个方面,即表面层金属硬度、硬化深度与硬化程度。
表面层金相组织变化是指在机械加工中因切削热的作用,导致机械产品表面金属的金相组织产生变化。
2.机械加工质量的影响因素在机械加工过程中,机械加工质量问题主要包括切削加工表面粗糙度、磨削加工表面粗糙度。
一般影响机械加工质量的因素可以分为两个方面,即几何因素和物理学因素。
切削加工表面粗糙度在机械加工中,切削加工表面粗糙度这一质量问题的产生原因主要包括几何因素和物理学因素两个方面。
机械加工质量分析及控制一、引言机械加工是生产制造领域中重要的一环,质量的好坏直接关系到产品的性能和寿命。
因此,进行机械加工质量分析及控制是非常必要的。
本文将从机械加工的流程、质量分析方法以及控制措施等多个方面进行详细阐述。
二、机械加工质量分析1.机械加工的流程机械加工的流程主要包括加工准备、加工工艺设计、加工操作和加工检验等四个步骤。
在每个步骤中都存在可能引起质量问题的因素。
2.质量分析方法(1)统计分析法:通过对抽样数据的统计分析,得出加工质量的平均值、方差及其它统计特性,从而了解加工质量的分布情况,为加工质量控制提供依据。
(2)故障分析法:通过对加工过程中出现的故障进行分析,找出问题的具体原因,从而制定相应的改进措施。
(3)因果分析法:通过对机械加工质量问题的原因进行分析,找出问题的根本原因,从而有针对性地解决问题。
(4)质量评价法:通过对加工产品的性能、外观等进行评价,从而得出加工质量的好坏程度。
三、机械加工质量控制1.加工工艺的控制加工工艺的合理设计对机械加工的质量控制起着重要作用。
在工艺设计中,要充分考虑原材料及刀具的选择,确定合适的切削参数、冷却液的使用等,避免加工过程中产生过大的切削热,从而影响加工质量。
2.加工操作的控制加工操作是机械加工中最直接的环节,其质量直接决定了产品的质量。
在加工操作中,操作人员应严格按照操作规程进行操作,保持良好的操作习惯,例如保持正确的加工速度、切削深度等。
同时,操作人员还需要具备一定的机械加工技能和经验,能及时发现问题并进行调整。
3.检验控制的措施(1)首件检验:对于新开工的产品,首件检验是必要的,确认加工工艺和操作是否符合要求,以保证后续产品的质量。
(2)过程检验:在加工过程中,对关键工序进行检验,及时发现和纠正问题,避免不良品的产生。
(3)末件检验:对于加工完成的产品,在出厂前进行末件检验,确保产品达到客户的要求。
四、结论机械加工质量的分析和控制是必不可少的。
机械加工质量及控制机械加工质量及控制⒈引言⑴目的本文档旨在介绍机械加工的质量控制,提供相关的指导和规范,以确保机械加工过程中得到高质量的产品。
⑵背景机械加工是一种制造工艺,通过加工原材料使其具备特定的尺寸、形状和表面精度。
机械加工广泛应用于各个领域,包括汽车制造、航空航天、电子设备等。
⒉机械加工质量要求⑴尺寸要求机械加工的最基本要求之一是满足指定的尺寸。
尺寸要求可以包括直径、长度、宽度等,需要根据产品设计和使用要求进行准确测量和控制。
⑵表面精度要求机械加工的另一个重要方面是表面精度。
表面精度要求通常包括光洁度和平整度,需要根据产品的功能需求和使用环境确定。
⑶其他要求除了尺寸和表面精度要求,机械加工的产品还可能有其他特殊要求,如材料的力学性能、耐磨性等。
这些要求需要被明确并在加工过程中加以控制。
⒊机械加工质量控制⑴加工工艺控制机械加工质量控制的第一步是对加工工艺进行控制。
加工工艺包括选材、机械加工参数、设备选择等。
正确选择和控制加工工艺将有助于保障产品的质量。
⑵检测与测量机械加工的质量控制还需要进行相关的检测和测量。
常用的检测方法包括视觉检测、尺寸测量、表面粗糙度测试等。
这些过程需要使用适当的检测设备和仪器,并确保其准确性和可靠性。
⑶质量纪录与分析为了跟踪和分析产品的质量,需要进行质量纪录和分析。
质量纪录可以包括加工参数、检测结果、工艺变更等信息。
质量分析可以通过统计方法、根因分析等手段进行。
⒋附件本文档所涉及的附件包括:●机械加工工艺参数表●检测设备清单⒌法律名词及注释●QC(Quality Control):质量控制●ISO 9001:国际质量管理体系标准●TQM(Total Quality Management):全面质量管理。
