调幅信号的解调(检波)

调幅波信号的解调实验报告一、实验目的本实验旨在通过解调调幅波信号，了解调幅波的特点、解调原理和应用。

二、实验原理1. 调幅波的特点调幅波是一种将模拟信号转换为载波信号的方法，其特点包括：能够传输音频、视频等模拟信号；易于产生和检测；但容易受到噪声和多径效应的影响。

2. 解调原理解调是指将调制后的信号还原为原始模拟信号的过程。

常见的解调方法包括：包络检波法、相干检波法和同步检波法。

其中，包络检波法是通过检测AM信号的包络来获得原始信号；相干检波法是通过将接收到的AM信号与本地振荡器产生同频率振荡，然后进行相减来获得原始信号；同步检波法则是在接收端使用一个与发送端同步的时钟来还原出原始信息。

3. 实验装置本次实验所需装置如下：（1）函数发生器：用于产生载频及模拟信息。

（2）功率放大器：用于放大载频及模拟信息。

（3）带通滤波器：用于滤除载波及其它高频干扰信号。

（4）检波器：用于解调信号。

（5）示波器：用于观察信号波形。

三、实验步骤1. 按照实验原理所述，连接实验装置。

2. 将函数发生器的输出接到功率放大器的输入端，将功率放大器的输出接到带通滤波器的输入端，将带通滤波器的输出接到检波器的输入端，将检波器的输出接到示波器上。

3. 设置函数发生器产生频率为1kHz、幅度为500mVp-p的正弦信号；设置载频频率为10kHz、幅度为100mVp-p；设置功率放大器增益为20dB；设置带通滤波器截止频率为11kHz~9kHz之间；设置示波器时基和电压增益适当。

4. 观察并记录示波器上解调后的信号，并比较其与原始模拟信号的差异。

四、实验结果与分析在完成实验步骤后，我们观察到了以下结果：1. 示波器上显示出了经过解调后的模拟信号，其幅度和频率与原始模拟信号相同。

2. 通过比较解调前后的信号，我们发现解调后的信号更加平滑，波形更加接近原始信号。

这说明我们成功地将调幅波信号解调出了原始模拟信号，并且解调后的信号比解调前的信号更加接近原始信息。

调幅与检波实验报告调幅与检波实验报告引言：调幅与检波是无线电通信中常见的技术，它们在广播、电视等领域中发挥着重要作用。

本实验旨在探究调幅与检波的原理和应用，并通过实际操作来加深对这两种技术的理解。

一、调幅的原理与实验步骤调幅是一种将音频信号转换成无线电信号的技术。

它通过改变无线电信号的幅度来携带音频信息。

在实验中，我们使用了一个信号发生器和一个调幅解调器进行调幅实验。

首先，我们将信号发生器的输出连接到调幅解调器的输入端，调幅解调器的输出连接到示波器。

然后，我们设置信号发生器的频率和幅度，调整调幅解调器的解调频率，观察示波器上的波形变化。

实验结果表明，当调幅解调器的解调频率与信号发生器的频率相同时，示波器上显示出较为清晰的音频波形。

而当解调频率与信号发生器的频率不匹配时，示波器上的波形变得模糊不清。

这说明调幅解调器能够正确还原信号发生器中的音频信号。

二、检波的原理与实验步骤检波是一种将调幅信号还原成音频信号的技术。

在实际的无线电通信中，接收到的信号是经过调幅的，我们需要通过检波技术将其还原成原始的音频信号。

本实验中，我们使用了一个调幅信号发生器和一个检波器进行检波实验。

实验中，我们将调幅信号发生器的输出连接到检波器的输入端，检波器的输出连接到扬声器。

然后，我们调整调幅信号发生器的频率和幅度，观察扬声器中的音频输出。

实验结果显示，当调幅信号发生器的频率和幅度适当时，扬声器中可以听到清晰的音频声音。

这表明检波器能够有效地将调幅信号还原成原始的音频信号。

三、调幅与检波的应用调幅与检波技术在广播、电视等领域中得到广泛应用。

在广播中，调幅技术使得音频信号能够通过无线电波传播，使得人们可以在不同地方收听同一电台的节目。

而检波技术则使得收音机能够将接收到的调幅信号还原成音频信号，供人们收听。

在电视领域，调幅与检波技术同样发挥着重要作用。

调幅技术使得视频信号能够通过无线电波传输，使得人们可以在不同地方收看同一电视节目。

实验三 调幅与相敏检波解调一、实验目的1．加深对信号调制和解调的理解。

2．了解相敏检波器的工作原理和工作过程。

二、实验仪器ZCY-I 综合传感器实验仪所用单元和部件：1．应变梁 2．应变片：标称阻值35；灵敏度系数23．音频振荡器 4．差动放大器5．移相器 6．相敏检波顺7．低通滤波器 8．低频振荡器9．V/F 表 10．测微头11．双线示波器三、实验原理信号的调制是指利用缓变信号来控制或改变一个人为提供的调频信号的某个参数，使这个参数随着被测的缓变信号的变化而变化，缓变信号称为调制信号，高频振荡信号称为载波信号。

解调则是对已调波进行鉴别以恢复缓变的测量信号的过程。

对信号进行调制与解调，是为了得到被测缓变信号最好的放大与传输效果。

交流电桥的输入和输出表达式可用下表示式中：——电桥的输出的电压； K ——接法系数；R （t ）=——电桥的输入；——电桥的供桥电压； Ω0cos 0()y te K R t E ω=0R R ∆000cos e E tω=由式中可知，的幅值随输入信号R （t ）而变化，从信号调制的角度看，电桥供桥电压是调制过程的载波，电桥的输入是调制过程的调制信号，因此，电桥是一个调幅器。

相敏检波器是由四个特性相同的二级管沿同一方向串联并按桥式联接而构1．将音频振荡的频率调至2KHZ ，幅值调至10V 。

2．差动放大器调零（方法见金属箔式应变片构成电桥电路特性实验），差动增益调至最大。

3．应变梁处于自由状态，调整W1与W2使电压表指示为零。

4．开启示波器，将示波器的两根输入线分别接入差动放大器和相敏检波器的输出端，再调整W1与W2使示波器显示为一直线（量程为5V/40档）。

5．按下激振器按钮，应变梁开始振动，调整振动幅值至适中位置，调整激振频率为6HZ 。

6．用示波器观察差动放大器输出的波形，描下大致的形状。

7．用示波器观察相敏检波器的输出波形。

8．用示波器观察低通滤波器输出的波形，描下大致形状。

一、实验目的1. 理解调幅信号的基本原理和特点。

2. 掌握调幅信号的解调方法。

3. 通过实验加深对调幅信号处理技术的理解。

二、实验原理调幅（AM）信号是指载波的幅度随信息信号的变化而变化的一种调制方式。

调幅信号可以表示为：\[ s(t) = (A + m(t)) \cos(2\pi f_c t) \]其中，\( A \) 为载波幅度，\( m(t) \) 为信息信号，\( f_c \) 为载波频率。

解调是指从调幅信号中恢复出原始信息信号的过程。

常见的解调方法有包络检波、相干解调和鉴频器等。

三、实验设备与软件1. 实验设备：信号发生器、示波器、函数信号发生器、频率计等。

2. 实验软件：MATLAB、Simulink等。

四、实验内容与步骤1. 调幅信号的产生（1）使用信号发生器产生一个频率为 \( f_c \) 的正弦波作为载波信号。

（2）使用函数信号发生器产生一个频率为 \( f_m \) 的正弦波作为信息信号。

（3）将载波信号与信息信号相乘，得到调幅信号。

（4）使用示波器观察调幅信号的波形。

2. 调幅信号的解调（1）使用包络检波器对调幅信号进行解调。

（2）使用相干解调器对调幅信号进行解调。

（3）使用鉴频器对调幅信号进行解调。

（4）使用示波器观察解调后的信号波形。

3. 实验数据分析（1）分析调幅信号的波形特点，包括幅度、频率和相位等。

（2）分析解调后的信号波形，比较不同解调方法的效果。

（3）计算解调后的信号与原始信息信号的相似度。

五、实验结果与分析1. 调幅信号的波形通过实验观察，调幅信号的波形为载波信号与信息信号的乘积。

在时域上，调幅信号的波形具有以下特点：（1）幅度随信息信号的变化而变化。

（2）频率与载波频率相同。

（3）相位在载波信号的基础上发生变化。

2. 解调信号的波形通过实验观察，不同解调方法的解调信号波形如下：（1）包络检波：解调后的信号波形与信息信号相似，但存在相位失真。

（2）相干解调：解调后的信号波形与信息信号相似，相位失真较小。

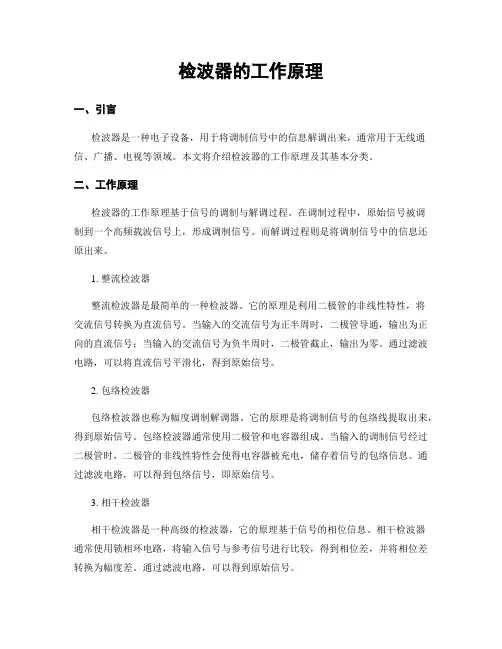

检波器的工作原理一、引言检波器是一种电子设备，用于将调制信号中的信息解调出来，通常用于无线通信、广播、电视等领域。

本文将介绍检波器的工作原理及其基本分类。

二、工作原理检波器的工作原理基于信号的调制与解调过程。

在调制过程中，原始信号被调制到一个高频载波信号上，形成调制信号。

而解调过程则是将调制信号中的信息还原出来。

1. 整流检波器整流检波器是最简单的一种检波器。

它的原理是利用二极管的非线性特性，将交流信号转换为直流信号。

当输入的交流信号为正半周时，二极管导通，输出为正向的直流信号；当输入的交流信号为负半周时，二极管截止，输出为零。

通过滤波电路，可以将直流信号平滑化，得到原始信号。

2. 包络检波器包络检波器也称为幅度调制解调器。

它的原理是将调制信号的包络线提取出来，得到原始信号。

包络检波器通常使用二极管和电容器组成。

当输入的调制信号经过二极管时，二极管的非线性特性会使得电容器被充电，储存着信号的包络信息。

通过滤波电路，可以得到包络信号，即原始信号。

3. 相干检波器相干检波器是一种高级的检波器，它的原理基于信号的相位信息。

相干检波器通常使用锁相环电路，将输入信号与参考信号进行比较，得到相位差，并将相位差转换为幅度差。

通过滤波电路，可以得到原始信号。

三、分类根据不同的工作原理和应用场景，检波器可以分为多种类型。

1. AM检波器AM检波器是用于调幅信号解调的检波器。

它可以将调幅信号中的音频信息还原出来。

常见的AM检波器包括整流检波器和包络检波器。

2. FM检波器FM检波器是用于调频信号解调的检波器。

它可以将调频信号中的音频信息还原出来。

常见的FM检波器包括相干检波器和鉴频器。

3. PM检波器PM检波器是用于调相信号解调的检波器。

它可以将调相信号中的音频信息还原出来。

常见的PM检波器包括鉴相器和相干检波器。

四、应用领域检波器广泛应用于无线通信、广播、电视等领域。

1. 无线通信在无线通信系统中，检波器用于解调接收到的调制信号，将其中的信息还原出来，以便进行后续的处理和解码。

检波电路详解概述检波电路（Envelope Detector Circuit）是指把高频信号转换成低频信号的电路。

它主要用于将调幅（AM）信号进行解调，提取出其中的调制信号。

在无线电通信、音频处理以及许多其他应用中，检波电路都起着非常重要的作用。

本文将对检波电路进行详解概述。

一、检波电路的原理检波电路的主要原理是通过选择电路元件的导通或截止状态，使得输入信号能够合适地通过导通状态的元件，产生输出信号。

在检波电路中，常用的元件有二极管、晶体管以及操作放大器等。

二、检波电路的分类根据检波电路的不同特点和需要实现的功能，可以将它们分为以下几类：1. 均值检波电路（Average Detector）均值检波电路是最简单且常用的检波电路之一，它通过使用电容器进行平均值测量来提取调制信号。

均值检波电路往往用于低频信号的检测。

2. 振荡检波电路（Oscillator Detector）振荡检波电路是使用自激振荡电路来实现检波的一种方式。

它通过将高频信号与自激振荡电路的振荡信号进行合理的混频和调制操作，从而提取出调制信号。

3. 直接解调电路（Direct Detector）直接解调电路是一种常见的检波电路，它直接利用二极管或晶体管的非线性特性，将高频信号解调成低频信号。

二极管整流电路和晶体管共射极解调电路是常用的直接解调电路。

4. 同步解调电路（Synchronous Detector）同步解调电路是通过与载波信号进行同步运算，实现将调制信号还原成原始基带信号的一种方法。

它可以避免直接解调中的非线性失真和高频偏移问题。

5. 抗噪声检波电路（Noise-Rejection Detector）抗噪声检波电路主要用于在信号较弱或被噪声干扰较多的情况下实现高质量的检波。

它通过使用一些滤波和放大技术，提高对调制信号的提取效果。

三、检波电路的应用检波电路在很多领域都有广泛的应用。

以下是一些常见的应用情景：1.无线电调幅广播接收机中的检波电路，用于解调接收到的调幅广播信号，提取出音频信号。

实验报告课程名称 EDA实验实验名称 VGA接口驱动实验实验类型综合（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程（现代通信）年级班级 2012级电信2班开出学期 2014-2015上期学生姓名学号指导教师陈强成绩2014年12月13日实验五调幅波信号的解调一、实验原理及目的调幅波的解调过程实质上就是调制过程的反过程，称检波，其作用是从调幅波中不失真地检出调制信号。

调幅波解调方法有二极管包络检波器和同步检波器，二极管包络检波器适合于解调含有较大载波分量的信号电平较大（通常要求峰峰值在 1.5V 以上）的普通调幅波检波。

它具有电路简单、易于实现、其检波线性度最好；同步检波又称相干检波，主要利用一个和调幅信号的载波同步（同频同相）的恢复载波信号（又称基准信号）与调幅波相乘，再通过低通滤波器滤除高频分量实现。

在信号的调幅实验中，通过以下两点来理解调幅波信号的解调的特点：1、用示波器观察包络检波器解调 AM 波、DSB 波时的性能，熟悉包络检波电路结构，理解包络检波器只能解调 AM 波而不能解调 DSB 波的概念，并了解包络检波电路的主要指标及检波失真的影响因素。

2、掌握用 F1496 实现 AM 波和 DSB 波的同步检波方法，通过示波器观察同步检波器解调AM波、DSB波时的性能，并比较通过低通滤波器后的波形，理解低通滤波器对AM 波和 DSB 波解调的影响。

二、实验步骤（一）二极管包络检波器1、按实验电路5-1连接电路观察AM 信号的解调。

(1)、ma<30%的 AM 波的解调，要求 VAB=0.1V（或 0.2V），并用示波器观察，比较加滤波电路后的输出波形与调制信号（输出减小，且有失真）。

(2)、改变ma，观察ma=100%和 ma>100%的 AM 波的解调。

(3)、改变载波信号频率使 fC=500kHz，其余条件不变，观察并记录检波器输出端波形（此时输出减小，且有失真）。

实验七调幅波信号的解调【实验目的】1.进一步了解调幅波的原理，掌握调幅波的解调方法；2.了解二极管包络检波的主要指标，检波效率以及波形失真；3.掌握用集成电路实现同步检波的方法。

【实验仪器设备】1．双踪示波器2．高频信号发生器3．万用表4．实验板G3【实验内容】利用二极管峰值检波电路实现调幅波信号的解调，电路如下：图1 二极管峰值检波电路输出波形及分析：（1）观察调幅波的解调输出波形，注意有无惰性失真，做好记录。

图2 调幅波的解调输出波形观察上图可知，解调输出波形存在一定的惰性失真。

（2）加大RC时间常数（R和C均加倍），观察输出波形，如图3.图3 RC均加倍后的解调输出波形观察上图，由于RC加倍，检波器的输出信号不再跟随调幅波包络的变化，产生底部切割失真。

（3）改成CRC滤波，C1=C2=1500Pf，R=1K，观察有无高频残留成分，有无惰性失真，记录波形和幅度。

图4 CRC滤波输出波形观察上图，存在一定的惰性失真。

（4）将电路改为带Cd和负载电阻Rl的电路，Cd=10uf，Rl=10K。

观察有无底部切割失真；图5 带Cd和负载电阻的电路输出波形（Rl=10K）改变Rl的值，观察失真的变化并记录；图6 带Cd和负载电阻的电路输出波形（Rl=1K）图7 带Cd和负载电阻的电路输出波形（Rl=5K）比较图5、6和7，在保持其他不变的条件下，随着Rl的减少，解调输出的波形失真越严重。

保持Rl=10K，改变Vi的调制度，观察失真的变化，记录波形。

图8 调制度=0.5的输出波形图9 调制度=1时的输出波形图10 调制度=1.5时输出波形由图8、9和10可知，保持Rl=10K，改变Vi的调制度，当调制度逐渐增大时，相应的输出波形失真越严重，惰性失真也较严重。

航空无线电调试工题库一、填空（共40题）1.无线电波的传播方式主要分为地面波、天波、空间波、散射波等。

2.一般而言，通信系统是由收信机、发信机及传输信道三部分组成。

3.微波、卫星主要是靠直射波传播，频率高时受天气变化的影响较大。

4.超短波主要是靠直射和反射传播。

5.短波主要是靠地波、天波和反射波传播。

6.调幅信号的解调为检波方式。

7.调频信号的解调可为鉴频方式。

8.无线通信系统中常用的负载阻抗为50欧姆。

9.天线的输入阻抗是随天线长度及工作频率不同而变化的。

10.带有屏蔽的电缆，其屏蔽套与接插件外壳应有良好的电接触。

11.接收机的信噪比是指信号与噪声功率的比值。

12.灵敏度是指接收机能够正常工作的最小输入信号强度。

13.PN结具有单向导电特性。

14.半导体中有自由电子和空穴两种载流子参与导电。

15.实际电路中二极管导通时的正向压降硅管一般取0.7V，锗管一般为0.2V。

16.稳压二极管工作在反向击穿区，主要用途是稳压。

17.基本单元放大电路由三极管构成。

18.晶体三极管因偏臵条件不同，有放大、截止、饱和三种工作状态。

19.由晶体三极管组成的基本单元放大电路有共射、共集、共基三种基本状态。

20.晶体三极管必须在发射结加正向偏臵电压，集电结加反向偏臵电压，才具有放大作用。

21.功放管的三种工作状态：为甲类、乙类、丙类三种。

22.低频功率放大电路常采用乙类工作状态来降低管耗，提高输出功率和效率。

23.正弦波振荡电路由放大器和反馈网络等组成。

24.主要用于向负载提供功率的放大电路称为功率放大电路。

25.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。

26.常用的耦合方式有直接耦合和电容耦合。

27.接收机本振中的频率合成器是可以连续变化的。

28.并联谐振回路，在谐振时，回路阻抗为最大。

29.放大电路的输入阻抗越高越好,输出电阻越小越好。

30.从放大器的输出端把某些量送回输入端去，称为反馈。

实验五 调幅信号的解调一、实验原理从高频已调信号中恢复出调制信号的过程称为解调。

解调是调制的逆过程。

调幅信号的解调，通常称为检波，其实现方法可分为包络检波和同步检波两大类。

前者只适用于AM 波，而DSB 或SSB 信号只能用同步检波。

当然同步检波也可解调AM 信号，但因比包络检波器电路复杂，所以AM 信号很少采用同步检波。

1、 二极管峰值包络检波器二极管包络检波分为峰值包络检波和平均包络检波。

前者输入信号电压大于0.5V 。

检波器输出、输入间是线性关系——线形检波；后者输入信号较小，一般几毫伏至几十毫伏，输出的平均电压与输入信号电压振幅的平方成正比，又称平方率检波，广泛用于测量仪表中的功率指示。

本实验仅研究二极管峰值包络检波，其原理电路如图6—1所示。

图中，输入回路提供调幅信号源。

检波二极管通常选用导通电压小、导通电阻小的锗管。

RC 电路有两个作用：一是作为检波器的负载，在两端产生调制信号电压；二是滤除检波电流中的高频分量。

为此，RC 网络必须满足1c R C ω 1f R Cω （6—1） 式中，c ω为载波角频率，f ω为调制角频率。

检波过程实质上就是信号源通过二极管向电容C 充电和电容对电阻R 放电的过程，充电时间常数为d R C ，d R 为二极管正向导通电阻。

放电时间常数为RC ，通常d R R >，因此对C 而言充电快，放电慢。

经过若干个周期后，检波器的输出电压o U 在充放电过程中逐步建立起来。

该电压对二极管D 形成一个大的负电压，从而使二极管在输入电压的峰值附近才导通，导通时间很短，电流通角θ很小。

当C 充放电达到动态平衡后，o v 按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号包络变化规律相同，从而实现了AM 信号的解调。

平均电压，即输出电压o V 包含直流dc V 及低频调制分量f v ：()()o dc f v t V v t =+ （6—2）当电路元件选择正确时，dc V 接近但小于输入电压峰值。

调幅和检波电路与调频和鉴频电路说明调幅和检波电路：⼴播和⽆线电通信是利⽤调制技术把低频声⾳信号加到⾼频信号上发射出去的。

在接收机中还原的过程叫解调。

其中低频信号叫做调制信号，⾼频信号则叫载波。

常见的连续波调制⽅法有调幅和调频两种，对应的解调⽅法就叫检波和鉴频。

调幅电路：调幅是使载波信号的幅度随着调制信号的幅度变化，载波的频率和相应不变。

能够完成调幅功能的电路就叫调幅电路或调幅器。

调幅是⼀个⾮线性频率变换过程，所以它的关键是必须使⽤⼆极管、三极管等⾮线性器件。

根据调制过程在哪个回路⾥进⾏可以把三极管调幅电路分成集电极调幅、基极调幅和发射极调幅 3 种。

下⾯举集电极调幅电路为例。

检波电路：检波电路或检波器的作⽤是从调幅波中取出低频信号。

它的⼯作过程正好和调幅相反。

检波过程也是⼀个频率变换过程，也要使⽤⾮线性元器件。

常⽤的有⼆极管和三极管。

另外为了取出低频有⽤信号，还必须使⽤滤波器滤除⾼频分量，所以检波电路通常包含⾮线性元器件和滤波器两部分。

下⾯举⼆极管检波器为例说明它的⼯作。

调频和鉴频电路：调频：是使载波频率随调制信号的幅度变化，⽽振幅则保持不变。

鉴频则是从调频波中解调出原来的低频信号，它的过程和调频正好相反。

调频电路能够完成调频功能的电路就叫调频器或调频电路。

常⽤的调频⽅法是直接调频法，也就是⽤调制信号直接改变载波振荡器频率的⽅法。

图 8 画出了它的⼤意，图中⽤⼀个可变电抗元件并联在谐振回路上。

⽤低频调制信号控制可变电抗元件参数的变化，使载波振荡器的频率发⽣变化。

鉴频电路：能够完成鉴频功能的电路叫鉴频器或鉴频电路，有时也叫频率检波器。

鉴频的⽅法通常分⼆步，第⼀步先将等幅的调频波变成幅度随频率变化的调频 — 调幅波，第⼆步再⽤⼀般的检波器检出幅度变化，还原成低频信号。

常⽤的鉴频器有相位鉴频器、⽐例鉴频器等。

调幅波信号的解调
调幅波信号的解调通常采用包络检波法，其原理是利用调幅波的包络反映调制信号波形，通过检测包络得到调制信号。

具体步骤如下：
1.接收信号：首先接收到需要解调的调幅波信号。

2.整流：通过一个适当的整流器将调幅波信号进行整流，得到调幅
波的包络。

3.滤波：将整流后的信号通过一个低通滤波器，滤除高频分量，得
到调制信号。

4.输出：将滤波后的调制信号输出，完成解调操作。

解调方法根据不同的应用场景和调制信号的特性有多种，如相干解调和非相干解调等。

在实际应用中，还需根据具体情况选择合适的解调方法和电路参数，以保证解调的准确性和可靠性。

除了包络检波法，还有其他解调调幅波信号的方法，例如同步检波法。

这种方法需要一个与调制信号同频同相的载波信号，通过乘法器将载波信号与调幅波信号相乘，再经过低通滤波器得到调制信号。

这种方法在解调过程中保持了调制信号的相位信息，适用于对相位敏感的通信系统。

此外，还有其他一些解调方法，如相敏检波法、频谱解调法等。

这些解调方法各有优缺点，适用于不同的应用场景和调制信号特性。

在实际应用中，需要根据具体情况选择合适的解调方法和电路参数，以达到最佳的解调效果。
