第4章 激光头工作原理与故障的检修

故障现象分析方法处理方法1、工作时无激光1.首先查看激光管本身是否发光(在出光口测试)，如激光管发光查镜片是否损坏,光路是否偏移.2.激光管出光口无光,查水循环是否正常,(看出水管水流是否顺畅),如无水流或水流不畅清洁水泵,理顺疏通水管3.水循环正常,看激光电源指示灯是否亮,电源风扇是否转动,如不转动激光电源坏,更换激光电源4.按激光电源点射键,如无光激光管坏，更换激光管5.如短接水保护信号线仍无光主板故障,更换2、开机无动作1.机器液晶块或日光灯管是否有显示或亮,如无查供电系统或主电源保险丝2.如有显示,查看主板参数,如参数不对写入正确参数3.参数无误,仍无动作,主板或驱动器故障3、清扫变浅1.查工作光强与速度,水温,如速度过快,光强过小,水温过高加大光强,降低速度,更换循环水,2.看勾边深度是否正常,如正常,增加图形分辨率或扫描间隔3.勾边还是很浅,或时深时浅,镜片是否脏或损坏,光路有无偏移4.电流表示数正常,但深度仍不够激光管老化,更换激光管4、机器时而有光,时而无光1.查镜片是否过脏或有无损坏,光路有无严重偏移,清洁或更换镜片,调正光路2.镜片光路正常,查水循环是否正常,如水时断时续清洁或更换水泵,疏通水管3.水循环正常,可能为水保护故障,更换水保护4.如问题依旧,主板,激光电源,激光管均可能导致这一现象,交替更换以上配件,查找原因5、图形输出后尺寸不对1,检查机器皮带是否有异常或破损更换皮带2.看运动分辨率是否正确重新计算运动分辨率6、机器复位不正常1.复位时方向正确,但到了顶点,小车与横梁不能停下来(新机先查看主板参数,如正确)主板或限位器故障,更换2.横梁复位正常,激光头复位不动,可能为张紧轮卡死或电机轴断，参数有错更换张紧轮或小电机，修改参数3.刻章机出现不复位时,要注意12芯数据线和小板是否有接触不良或开路重新插接或更换数据线和小板7、机器中途停刻,漏刻,乱刻1.检查机器接地状况,测量地线是否达标(对地电阻不应大于5欧姆)改造地线,达到相关标准2.查电脑有没有设置屏幕保护或节电模式(如系统休眠或关闭硬盘)针对低速高速主板取消上述各项设置,改为"从不" 3.查看原始图形是否有错误,如图形有交叉,未闭合,缺笔画等改正图形中的错误4.如做其它图形无此问题,只是某一个图形出现这样的问题图形数据处理错误,重新做效果图5.问题仍然存在可能为电脑USB口,雕刻机主板问题8、勾边不闭合1.测量横梁是否平行,正常情况下,左右偏差不大于2MM调整横梁平行度,减小误差2.查激光头皮带与横梁皮带松紧度是否适宜,两侧皮带张调整皮带松紧程度,两侧不要相差紧程度是否相同太多3.开机状态下,用手推拉激光头及横梁,上下轻轻搬动激光头,看是否有机械间隙,如有加紧电机或传动轴同步轮,更换滑块9、清扫或勾边错位1.任何图形,速度过快均会引起错位降低工作速度2.在输出软件中放大原始图形,查看图形本身有无错位现象改正原始图形中的错误3.试做另一块样版,看是否只有某图形有问题,如其图没有图形数据错误,重新制作效果图4.查看同步带是否过松,横梁两侧皮带是否张紧程度相同调整同步带松紧度5.电机与传动轴同步轮是否有间隙紧固同步轮6.检查横梁是否平行,横梁支座与小车滑块是否有磨损现象调整横梁平行度,更换支座或滑块7.主板或驱动器故障更换主板或驱动器10、清扫或勾边有锯齿1.速度过快降低速度2.如用BMP位图格式输出,查看图形分辨率在图形尺寸无误的前提下,尽量加大分辨率3.小车与横梁同步带是否过松或过紧调整同步带张紧程度4.检查X向张紧轮,是否因磨损出现间隙更换张紧轮5.停机状态下,查看激光头或滑块有无间隙更换滑块或紧固激光头6.查看四片激光镜片处有无破损或松动,特别是激光头上方反光镜与聚焦镜是否安装牢固紧固有松动的镜片,或更换破损的镜片11、端口打不开(或连续发送机器不动)1.检查接地状况,地线安装是否达到相关标准(静电干扰将影响数据通讯)改造地线,达到相关标准2.查USB数据数各接口是否出现松动,接触不良等现象处理接头或更换数据线.B驱动程序是否正确安装重新安装USB驱动程序4.神绘软件中输出端口是否与电脑中生成的串口一致修改神绘软件中串口设置5.激光电源的高压接头端或激光电源有问题重新连接或更换激光电源6电脑USB接口是否有问题,可以用其他USB设备测试换USB口或用另外电脑试机7.机器主板问题更换主板12、清扫效果不好,勾边线条很粗1.检查焦距是否正确,特别是清洗镜片或更换新镜片后(此处注意聚焦镜是有方向性的)调整正确的焦距值2.查看四片镜片有无破损或过脏现象(镜片破损或过脏,会使激光散射)更换或清洗镜片3.检查激光管出光口光斑质量,若出现两点或光点不圆,空心等现象,为激光管支承点、方向是否合适、激光管本身调整支承、转动方向、更换激光管13、激光头头出光口有火花1.如用在橡胶版行业,胶版有杂质,易出现此现象,应无影响无需处理,建议客户选用优质胶版2.查看激光头上的气管,是否有较强的气流喷出,因气管路径较长,易打折,堵塞或磨破清洁或更换气管3.检查气泵本身是否有故障,如气泵出气量小或不工作更换气泵14、循环水升温很快1.激光工作光强过大在保证切割深度的前提下,尽量减小光强2.连续不间断工作时间过长要求客户每过4个小时,停机半小时3.检查冷却水出水管回流是否正常,水流是否顺畅,机内乳理顺水管,使水流顺畅胶管是否打折4.检查水泵或进出水管是否过脏,水保护是否有无堵塞现象清洁水泵及水管,更换水保护5.查看潜水泵出水量及水压是否正常,如出水很小更换水泵或冷水机15、冷水机报警（普通机型无冷水机）1.先要保证用户供电系统正常,电压偏低易引起冷水机报警保证电压正常,必要可选用稳压器2.看冷水机内水量够不够,水量过少会报警加满纯净水3.水管是否堵塞或打折,水保护是否有堵塞,均会引起报警清洁或理顺水管及水保护4.水温是否过高,水温超过限定值,会引起报警,常换水,或停机半小时再开机雕刻5.查冷水机内水泵是否出水正常,无水或水流很小,更换冷水机16、开机无显示及按键无动作1.重新开机看横梁与小车复位是否正常,如无动作,按故障"2"的提示进行处理,2.开机复位正常,按动机器面板上的方向键及功能键,看是否正常,如按键一切正常液晶显示块坏,更换3.如按键不正常,方向键无动作,面板损坏更换面板17、电流不稳或不受控制1.主板或接线板有问题更换主板或接线板2.激光电源有问题更换激光电源18、开机激光头或横梁抖动现象1.先查看主板参数中,"复位检测极性"是否正确按正确参数写入雕刻机2.关机后用手移动小车与横梁,如阻力明显,查看左侧张紧轮,小车滑块清洁导轨,滑块,更换张紧轮3.查看同步带与激光头吹风管有无卡住,横梁是否偏移严重,调整横梁及皮带,理顺吹气管4.检查电机及驱动器是否有故障,更换电机或驱动器5.如问题仍然存在,可能为主板故障更换主板19、开机连续发光1.先查看主板参数中,激光器类型是否正确激光器类型要设为"国产管"2.检查机器地线是否接好给机器连接好地线3.激光电源故障更换激光电源4.主板故障更换主板20、工作时高压打火1.先确定高压打火的位置,如是激光管与激光电源高压接处,看接头是否放置正确或者高压支座下面潮湿将接头卡在绝缘支架上或用风筒吹干受潮部分2.查看高压接头是否对接牢固,有无虚连现象保证接点无虚连,对接牢固3.如打火在激光电源内部更换激光电源4.激光管高压端打火或更换激光电源后仍打火更换激光管。

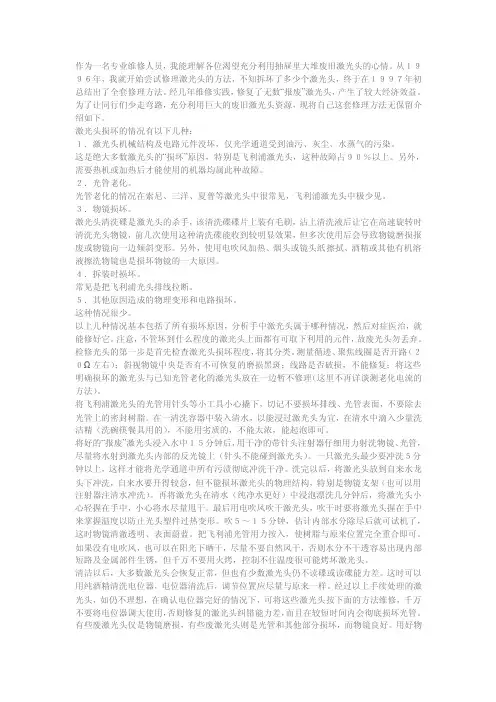

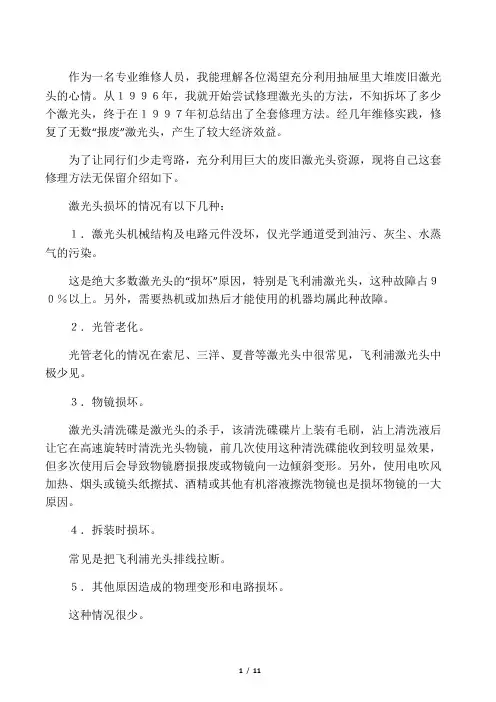

作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。

从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。

经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。

为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。

激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。

这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。

另外，需要热机或加热后才能使用的机器均属此种故障。

２．光管老化。

光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。

３．物镜损坏。

激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。

另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。

４．拆装时损坏。

常见是把飞利浦光头排线拉断。

５．其他原因造成的物理变形和电路损坏。

这种情况很少。

以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。

注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。

检修光头的第一步是首先检查激光头损坏程度，将其分类。

测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。

将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。

在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。

作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。

从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。

经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。

为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。

激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。

这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。

另外，需要热机或加热后才能使用的机器均属此种故障。

２．光管老化。

光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。

３．物镜损坏。

激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。

另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。

４．拆装时损坏。

常见是把飞利浦光头排线拉断。

５．其他原因造成的物理变形和电路损坏。

这种情况很少。

以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。

注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。

检修光头的第一步是首先检查激光头损坏程度，将其分类。

测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。

将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。

在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。

1 系统结构我院于2004年11月引进柯达850型CR 机一台，同时附带工作站和柯达8100激光相机各一台，其主要由影像采集板（IP）、影像采集板抽取结构、激光扫描装置，影像信号采集、处理、存储系统及控制系统等部分组成。

2 工作原理机器开机后有一个自检过程，在这个过程中会检测自身的机械运动及程序控制运转是否正常，并通过触摸显示屏显示出来。

它的基本工作原理是X 线透过人体后，射到影像采集板上，并形成潜影，曝光后的影像采集板插入CR 扫描仪，CR 扫描仪将影像采集板的荧光层自动抽取进入扫描系统，在匀速移动中激光束扫描带有潜影的荧光层，存储在其中的荧光晶体内的潜影能量受激光照射后发出荧光信号，被光电倍增管接受后转换成电信号，再通过A/D 转换成数字信号，输入计算机数字图像处理系统，最后形成高质量数字图像；潜影信息读出后，用强光照射荧光层使残留信息彻底消除，影像采集板可再重复使用。

3 故障维修该机在我院使用以来出现过一些故障，由于柯达公司的知识产权保护，譬如系统以及更换配件之类的故障难以自行解决，但大多数故障通过对机器工作原理及结构的了解是可以解决的，现将常见故障及排除方法介绍如下：3.1 故障一故障现象：影像采集板（IP）卡在激光扫描仪插槽内。

排除方法：此故障是由于机器使用一段时间后，影像采集板（IP）和CR 仪机械结构的磨损老化，在动作的某一时刻无法释放影像采集板（IP）而造成，可以用系统自带的“程序释放功能”或者重新开关机取出；如果以上两种方法还是不能取出，那就要打开设备右侧护板，手动转动丝杠电机直到影像采集板（IP）整体降入设备体内后同时按下托盘上的两个IP 板卡扣开关，即可取出。

注意取出后将此片盒做一标记，如果下次还卡住，那就要考虑更换它。

3.2 故障二故障现象：影像采集板（IP）插入CR 扫描仪后，荧光板没有被抽取执行图像扫描，而直接退出。

排除方法：此故障一般情况下是由于影像采集板在长期使用过程中，条形码被污垢挡住或被破坏，读码器无法正常识别，只要用橡皮擦除污垢或更换新的条形码即可解决；如果以上操作仍然无法解决，考虑是否是读码器的原因。

光驱、刻录机的激光头是光驱、刻录机中最重要的部件之一。

如果激光头被污染，将导致光驱读盘能力下降，刻录机刻盘成功率下降：如果激光头老化，将导致光驱挑盘或无法读盘，刻录机无法刻盘；如果激光头损坏，光驱、刻录机基本上没有使用价值。

当光驱、刻录机开始挑盘、或读盘、刻盘能力下降后，可以按照下面的方法进行检修。

（1）首先用光驱、刻录机清洗盘．清洗光驱、刻录机。

然后检查读盘、刻盘能力是否增强。

如果故障消失．则说明光驱、刻录机激光头被污染。

（2）如果故障依旧，则可能是激光头老化．需要调整激光头的功率．调整的方法如下。

1. 首先拆开光驱外部上下挡板。

2. 把光驱架反转过来，让激光头向下，这时就可以看到光头组件背部的形状。

在下方靠近柔性电缆的位置就是激光头，激光头组件的上方是聚焦透镜，下边是激光头。

3. 用万用表测量功率调节电位器的当前阻值的大小，记住阻值。

4. 使用小十字螺丝刀，向顺时针方向旋转5°---10°，将激光头功率调大一点。

5. 再用万用表测试电位器的电阻值，读其数值，应为原数值的2/3的最好。

如果过大或过小。

再调再测，直到符合要求为此。

调整光驱激光头附近的电位器时，用小螺丝刀顺时针调节（顺时针加大功率，逆时针减小功率）以5°为步进进行调整，边调边试直到满意为止，切记不可调节过度，否则可能出现激光头功率过大而烧坏激光头的情况。

激光头故障分析与检修在检修CD、VCD机时，如果故障可能与激光头组件有关，为了迅速作出准确判定，最好找一个同型号的激光头组件进行代换，如确定是激光头组件存在故障，再仔细检查激光头组件，这种修理步骤可使维修者少走弯路。

初步判断故障来自激光头组件后，需进一步判别是激光头脏污或是老化。

在不放碟片时，在托盘架落入主轴座的瞬间，在光头轴向约30度夹角的位置，观察激光聚焦透镜边缘上映出的光环，判断其折射出的红色光束是否比正常机器的光环弱得多，由此可基本确定激光头工作的正常与否。

倘若发现红色激光束比正常机器弱得多，则说明激光头不是脏污就是老化。

当激光头组件产生脏污或老化后，可能出现以下故障现象：1.检索慢；2.质量稍差或略脏的碟片放不出图像或能放出图像及声音，但在播放过程中有跳槽现象及严重的“马赛克”现象；3.在播放卡拉OK碟片时，前几首歌曲有时有断断续续现象，而且机器震动声较大；4.图像正常，但声音自动进入模拟方式（即卡拉OK碟片每次播放均出现原唱状态）；5.不能播放VCD碟片，当按重放键时，几秒钟后，便自动退出盘；6.装入碟片后一会儿就自动退出，不能进入正常放像状态，但显示基本正常；7.托盘进出正常，显示正常，按重放键及选曲键有相应的显示，但数秒钟后显示屏显示“OLD”或“ILD”，紧接着显示“OPEN”，机内出现一阵“喀喀”声后，托盘退出；8.放入碟片后，检不出信号，显示屏显示“NO DISC”符号。

在检修以上故障时，应先检查碟片是否存在变形不平或有无划伤及脏污，确认无异常后再检查机器本身的故障原因。

当机器能够正常入碟，且激光头组件有径向搜索运动，也有垂直聚焦搜索动作时，则表明机器的控制系统和伺服机构工作基本正常，也说明故障确实来自激光头组件。

通过观察，不难发现激光头是否脏污，如果清洁光头组件（不能使透镜过分移位）仍无法使机器正常工作或是仅有所改善，但效果仍是很差，可考虑属激光二极管的老化问题。

激光二极管的好坏判断有以下三种方法。

dvd机激光头故障如何检修教程dvd机激光头故障如何检修教程导语：蓝光DVD机因激光头老化引起光盘不转的情况最为常见。

因为光盘不转，无法测RF波形，只能测RF钟形脉冲幅度来判断激光头是否老化。

以下是关于dvd机激光头故障如何检修教程，欢迎借鉴！该激光头的顶部有两个物镜：表面小的那个物镜为BD物镜，用于BD光盘信息的读取；表面大的那个物镜为DVD/CD物镜，用于DVD/CD光盘信息的读取。

在激光头的两个侧面上，分别设有两个激光器：一个是蓝光激光器（即BD 激光器），它有3个，内部包含一个BD激光发射二极管（用符号LD—BD表示）和一个光强检测二极管（用符号PD—BD表示）；另一个是红光激光器（即DVD/CD激光器），它有4个引脚，它的内部结构与普通DVD机中的'DVD/CD激光器相似，内部也包含一个DVD 激光发射二极管（LD—DVD）、一个CD激光发射二极管（LD—CD）以及一个光强检测二极管（PD—DVD/CD）。

当播放CD光盘时，红光激光器中的CD激光二极管发射780nm （介于红外光与红光之间）的紫红色激光，通过相应的光路和红光物镜后聚焦成一个小的识读光点（直径大约为1m）来识读在信息面深度为1。

2mm的CD光盘；播放DVD光盘时，红光激光器中的DVD激光二极管发射650nm的红色激光，通过与之对应的光路和红光物镜后聚焦成一个更小的识读光点（直径大约为0.6m）来识读在信息面深度为0.6mm的DVD光盘；当播放BD光盘时，BD激光器发射出波长为405nm的蓝色激光，通过与之对应的光路和BD物镜后聚焦成一个最小的识读光点（直径大约为0.16m）来识读在信息面深度为0.1mm的BD光盘。

KEM430AAA型激光头的两个物镜安装在同一塑料骨架上，骨架上安装有聚焦线圈、循迹线圈、倾斜线圈。

KEM430AAA型激光头的尾部有一块小电路板，电路板上有一块型号为2802—P87V的芯片，是激光驱动块，并含有功率自动控制电路，即APC电路。

作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。

从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。

经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。

为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。

激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。

这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。

另外，需要热机或加热后才能使用的机器均属此种故障。

２．光管老化。

光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。

３．物镜损坏。

激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。

另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。

４．拆装时损坏。

常见是把飞利浦光头排线拉断。

５．其他原因造成的物理变形和电路损坏。

这种情况很少。

以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。

注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。

检修光头的第一步是首先检查激光头损坏程度，将其分类。

测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。

将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。

在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。

修复激光头的窍门作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。

从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。

经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。

为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。

激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。

这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。

另外，需要热机或加热后才能使用的机器均属此种故障。

２．光管老化。

光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。

３．物镜损坏。

激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。

另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。

４．拆装时损坏。

常见是把飞利浦光头排线拉断。

５．其他原因造成的物理变形和电路损坏。

这种情况很少。

以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。

注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。

检修光头的第一步是首先检查激光头损坏程度，将其分类。

测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。

将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。

在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。
