西华县人民医院医技病房楼施工总平面布置图
周口湘大骆驼饲料有限公司办公楼施工总平面布置图
西华县烟草局东餐厅施工总平面布置图
艾岗邮政所综合楼施工总平面布置图
西华县址坊户户通35K V变电站施工总平面布置图
皮营邮政所营业办公楼施工总平面布置图
大门
址坊卫生院病房楼施工总平面布置图
明诚苑9#住宅楼施工总平面布置图
丁刘小学教学楼施工总平面布置图
东王营35K V变电站施工总平面布置图
˙
东王营派出所办公楼施工总平面布置图
木工棚。
施工总平面布置图
一、施工组织平面布置原则
根据施工场区实际情况，在总平面布置时，充分考虑下列因素：
1、充分利用施工空地、避开拟施工部位，减少二次性临建费用；
2、施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；
3、总平面布置必须实用、方便；
4、材料堆放便于施工取用且不景响现场环境和正常使用；
5、现场道路及临时设施布置
a、根据本工程的特点和场地情况，现场不能设立生活区食堂等临时设施，为了满足甲方的工期要求，我方将合理的布置现场的临时道路，在不影响现场施工前提下择地堆放工程材料和设备。
b、现场不设立生活区，我方会根据现场的施工进度及场地条件，设置临时休息区，以满足工人用餐及需要。
二、施工组织平面布置图
施工组织平面布置图见附图
施工现场总布置
注：1、本项目部场地拟设在同康南入口外教育路边，为另租场地。
2、本项目部水源，电源为外接网，不设发电设备，发电设备设置在施工现场。
施工总平面布置（详细版）1 施工总平面布置原则（1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
（2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
（3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
（4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
（5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置根据现场实际情况，在现场西面和南面设大门做为材料及人员出入口。
大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程顾问、设计单位、监理单位、施工单位等的名称，书写的格式、标牌的样式和尺寸、设立的位置报送业主审批，文字将聘请优等标志绘制人员书写，并在工程进行期间不时重新油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽300mm、深350mm的排水沟；根据排污口位置设置2000mm×1000mm×1000mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。
同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包括业主、监理及管理人员办公室、会议室等，共567m2。
办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。

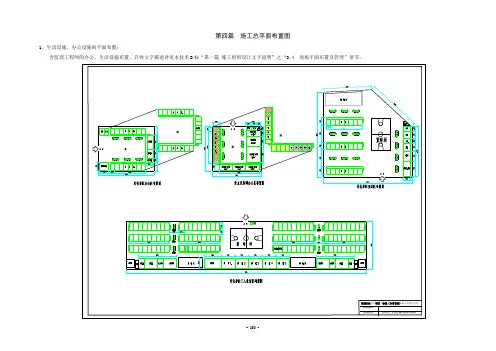

第四篇施工总平面布置图
1、生活设施、办公设施的平面布置：
含监理工程师的办公、生活设施布置，具体文字描述详见本技术B标“第一篇施工组织设计文字说明”之“3.4 现场平面布置及管理”章节；
2、钢筋加工场、钢结构加工场、临时仓库的平面布置：
详见《基础及地下室施工阶段平面布置图》、《主体结构施工阶段平面布置图》和《钢结构施工阶段平面布置图》，临时仓库布置在东侧2＃入口处，具体文字描述详见本技术B标“第一篇施工组织设计文字说明”之“3.4 现场平面布置及管理”章节。
3、预制场平面布置：
预制场场外择地布置，规划面积31000m2，具体文字描述详见本技术B标“第一篇施工组织设计文字说明”之“3.4.3 预制场平面布置”章节。
