钢结构焊接的注意事项随着建筑结构技术不断发展，钢结构建筑日渐普及。
因其具有高强度、高稳定性、施工周期短等特点，越来越多的工程采用钢结构材料。
而钢结构建筑的生产制造过程中，焊接技术是不可缺少的一部分。
在焊接过程中，要注意以下几个方面：1、选择合适的型材在选择钢结构焊接型材时，要根据实际情况选择合适的型材，一定要符合建筑设计的要求。
此外，型材应当检查表面质量，避免选择有明显气孔、裂纹等缺陷的型材，以免影响整个焊接过程的效果。
2、准确测量和标记在焊接之前，应该对焊接零部件进行准确测量和标记，必要时还应进行模拟组装，以确保零件的精确度和接口连接的准确性。
在测量过程中，应该使用专业的工具，并注意室温、垂直度或水平度等因素的影响。
3、严格控制预热温度在钢结构焊接中，预热温度是影响焊缝质量的主要因素之一。
预热温度可以提高金属的塑性和韧性，有利于减少热应力和裂纹的产生。
但是，在焊接过程中也需要注意预热温度控制，如果温度过高或过低都会影响焊缝的质量。
4、选择合适的电极在钢结构焊接过程中，电极选择也非常重要。
不同的钢材种类、厚度和结构要求都有不同的电极适用范围。
并且，电极应该检查表面质量，避免选择有明显缺陷的电极，以免影响整个焊接过程的效果。
5、严格控制焊接速度焊接速度是影响钢结构焊接质量和效率的主要因素之一。
焊接速度过快或过慢都会影响焊缝质量，使焊接过程中产生的热应力过大，容易引起变形和裂纹。
因此，应该根据焊接零件的结构特点和材料厚度选择合适的焊接速度。
6、注意防止气孔、裂纹和变形在钢结构焊接过程中，气孔、裂纹和变形是常见问题。
气孔和裂纹可通过合理的焊接参数、焊接方法、焊接顺序和电极材料避免，同时避免过热或过快的焊接，以减少变形。
总之，在钢结构焊接过程中，要注意各种细节，精密控制每个环节，以确保焊接质量的优良和安全性。
当然，由于每个焊接过程的环境、材料、工艺等所具有的差异性，且具体情况具体分析，可以根据实际情况做出相应的调整。
5 焊接连接构造设计5.1一般规定5.1.1 钢结构焊接连接构造设计，应符合下列规定：1 宜减少焊缝数量和尺寸；2 焊缝的布置对称于构件截面的中性轴；3 节点区的空间应便于焊接操作和焊后检测；4 宜采用刚度较小的节点形式，宜避免焊缝密度和双向、三向相交；5 焊缝位置应避开高应力区；6 应根据不同焊接工艺方法选用坡口形式和尺寸。
5.1.2 设计施工图、制作详图中标识的焊缝号应符合现行国家标准《焊缝符号表示法》GB/T324和《建筑结构制作标准》GB/T50105的有关规定。
5.1.3 钢结构设计施工图中应明确规定下列焊接技术要求：1 构件采用钢材的牌号和焊接材料的型号、性能要求及相应的国家现行标准；2 钢结构构件相交节点的焊接部位、有效焊缝长度、焊脚尺寸、部分焊透焊缝的焊透深度；3 焊缝质量等级，有无损检测要求时应标明无损检测的方法和检测比例；4 工厂制作单元及构件拼装节点的允许范围，并根据工程需要提出结构设计应力图。
5.1.4 钢结构制作详图中应标明下列焊接技术要求：1 对设计施工图中所有焊接技术要求进行详细标注，明确钢结构构件相交节点的焊接部位、焊接方法、有效焊缝长度、焊缝坡口形式、焊脚尺寸、部分焊接焊缝的焊透深度、焊后热处理要求；2 明确标注焊缝坡口详细尺寸，如有钢衬垫标注钢衬垫尺寸；3 对于重型、大型钢结构，明确工厂制作单元地拼装焊接的位置，标注工厂制作或工地安装焊缝；4 根据运输条件、安装能力、焊接可操作性和设计允许范围确定构件分段位置和拼接节点，按设计规范有关规定进行焊缝设计并提交原设计单位进行结构安全审核。
5.1.5 焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工资环境以及应力状态等情况，按下列原则选用：1 在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级；2）作用力平行于焊缝长度方向的纵向对接焊缝不应低于二级；3）铁路、公路桥的横梁接头板与弦杆角焊缝应为一级，桥面板与弦杆角焊缝、桥面板与U形助角焊缝（桥面板侧）不应低于二级；4）重级工作制（A6~A8）和起重量Q≥50t的中级工作制（A4、A5）吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝应焊透，焊缝形式宜为对接与角接的组合焊缝，其质量等级不应低于二级。

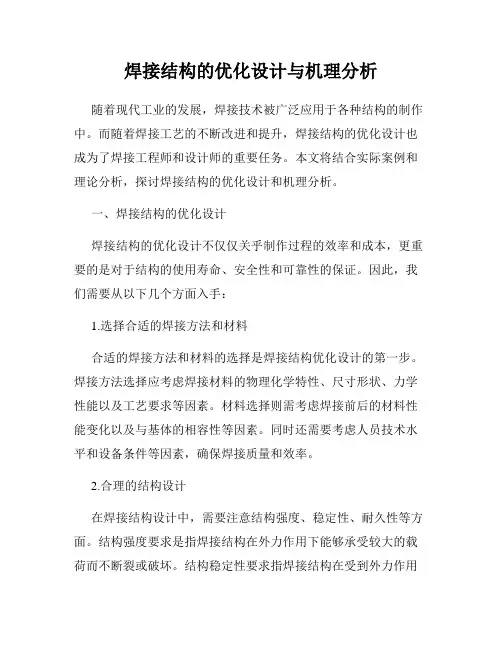

焊接结构的优化设计与机理分析随着现代工业的发展，焊接技术被广泛应用于各种结构的制作中。
而随着焊接工艺的不断改进和提升，焊接结构的优化设计也成为了焊接工程师和设计师的重要任务。
本文将结合实际案例和理论分析，探讨焊接结构的优化设计和机理分析。
一、焊接结构的优化设计焊接结构的优化设计不仅仅关乎制作过程的效率和成本，更重要的是对于结构的使用寿命、安全性和可靠性的保证。
因此，我们需要从以下几个方面入手：1.选择合适的焊接方法和材料合适的焊接方法和材料的选择是焊接结构优化设计的第一步。
焊接方法选择应考虑焊接材料的物理化学特性、尺寸形状、力学性能以及工艺要求等因素。
材料选择则需考虑焊接前后的材料性能变化以及与基体的相容性等因素。
同时还需要考虑人员技术水平和设备条件等因素，确保焊接质量和效率。
2.合理的结构设计在焊接结构设计中，需要注意结构强度、稳定性、耐久性等方面。
结构强度要求是指焊接结构在外力作用下能够承受较大的载荷而不断裂或破坏。
结构稳定性要求指焊接结构在受到外力作用下不会发生过度倾斜、翻转或变形等现象。
而结构耐久性要求则与结构的寿命和使用情况相关。
因此，在进行结构设计时需要综合考虑材料的物性、结构的尺寸和形态，以及结构所处的环境等因素。
3.优化的焊接接头设计焊接接头是焊接结构的连接部分，其质量和性能直接影响着整个结构的强度和稳定性。
因此，在焊接接头设计中，需要注意接头的尺寸、形状、焊接方式、焊接量等各种因素，以保证接头的强度和耐久性。
二、焊接结构机理分析理解焊接结构的机理有助于优化焊接设计，提高焊接结构的质量和效率。
以下是焊接结构机理分析的几点要点：1.焊接变形焊接变形是焊接结构不可避免的问题之一。
当焊接接头受热时，会发生热膨胀，从而使得焊接接头发生变形。
因此，在进行焊接接头设计和制作时需要考虑到这一问题，采用减少焊接变形的措施，如采用预加热、后热处理等方法。
2.焊接断裂另一个重要的焊接机理是焊接断裂。
solidedge焊接结构设计一、引言随着现代工业的发展，焊接结构在机械制造中的应用越来越广泛。
Solid Edge作为一款功能强大的3D CAD软件，可以帮助工程师们设计出高质量、高精度的焊接结构。
本文将介绍Solid Edge焊接结构设计的流程和注意事项。
二、Solid Edge焊接结构设计流程1. 确定焊接结构的材料和尺寸：首先需要根据实际需求确定焊接结构所使用的材料和尺寸。
在Solid Edge中可以通过创建零件文件来完成这一步骤。
2. 创建装配体：在确定好零件文件后，需要将所有零件组合成一个装配体。
在Solid Edge中可以通过创建装配文件来完成这一步骤。
3. 设计焊缝：根据实际需求，在装配体上设计出需要进行焊接的部位，并添加相应的焊缝。
在Solid Edge中可以通过创建特征命令来完成这一步骤。
4. 完成细节设计：对于复杂的焊接结构，还需要进行更加细致的设计。
例如，添加支撑架、连接器等等。
在Solid Edge中可以通过创建草图和特征命令来完成这一步骤。
5. 进行模拟分析：在完成细节设计后，需要进行模拟分析来验证焊接结构的强度和稳定性。
在Solid Edge中可以通过创建仿真文件来完成这一步骤。
6. 输出生产图纸：最后，需要将设计好的焊接结构输出成生产图纸，以便于实际制造。
在Solid Edge中可以通过创建图纸文件来完成这一步骤。
三、Solid Edge焊接结构设计注意事项1. 材料选择：根据实际需求选择合适的材料，并保证其质量符合标准要求。
2. 焊接缝设计：根据实际需求确定焊缝的位置和大小，并保证其符合相关标准要求。
3. 细节设计：对于复杂的焊接结构，需要进行更加细致的设计，例如添加支撑架、连接器等等。
同时还需要考虑到装配和维修等方面的因素。
4. 模拟分析：在进行模拟分析时，需要考虑到各种因素对焊接结构的影响，并进行充分的测试和验证。
5. 生产图纸输出：在输出生产图纸时，需要保证其符合相关标准要求，并且包含必要的制造信息和装配信息。
型钢结构焊缝设计焊接工艺要求
型钢结构焊缝设计焊接工艺要求如下：
1. 焊接方法：根据焊缝位置和承载情况，选择合适的焊接方法，如手工电弧焊、二氧化碳气体保护焊等，保证焊接质量。
2. 焊缝高度：焊缝高度应不低于母材厚度，以保证结构的承载能力。
3. 焊缝强度：焊缝应达到母材强度，以保证结构的承载能力，同时避免出现裂缝等问题。
4. 焊缝布置：焊缝应按照规定布置，如避免在冲击载荷作用下使用搭接接长进行焊接。
5. 焊缝清理：焊接完成后，应清理焊缝及其附近的保护气体和杂质，以保证焊缝的完整性和耐腐蚀性。
6. 焊接质量：应进行无损检测，确保焊缝质量符合要求。
7. 焊接工艺评定：对新的焊接材料和工艺，应进行焊接工艺评定，以确定焊接工艺的可行性。
8. 焊接过程控制：在焊接过程中，应控制好焊接电流、电压、焊接速度等参数，以保证焊接质量。
总之，型钢结构焊缝设计需要严格遵守相关规范和要求，以确保结构的承载能力和耐久性。
焊接结构抗疲劳设计
焊接结构的抗疲劳设计是为了确保焊接结构在长时间使用中不会发生疲劳损伤，提高其使用寿命和安全性。
以下是一些常用的抗疲劳设计原则：
1. 选择合适的焊接材料：焊接材料的选择应考虑其强度、耐腐蚀性和疲劳性能。
常用的焊接材料包括碳钢、不锈钢和铝合金等。
2. 合理设计焊缝形状和尺寸：焊缝的形状和尺寸应根据受力情况和材料强度进行合理设计。
焊缝的过度加大、缩小或不连续会导致应力集中，增加疲劳损伤的风险。
3. 控制焊接质量：焊接过程中应控制好焊接温度、焊接速度和焊接夹角等参数，保证焊接质量。
焊接缺陷如焊孔、气孔和裂纹等会降低焊接结构的疲劳强度。
4. 增加结构强度：可以通过增加结构的截面尺寸、壁厚或使用加强件来提高结构的强度，减少应力集中和疲劳损伤的可能性。
5. 使用适当的焊接工艺：选择合适的焊接方法和焊接工艺参数，如手工弧焊、气体保护焊和激光焊等，以确保焊接接头的质量和疲劳强度。
6. 进行适当的焊后热处理：一些焊接结构可以通过焊后热处理来改善其疲劳性能。
常见的热处理方法包括退火、正火和淬火等。
7. 进行适当的应力分析和寿命评估：通过有限元分析等方法对焊接结构的应力分布进行评估，并根据预测的寿命来确定结构的设计寿命，以避免过早疲劳失效。
总之，抗疲劳设计需要综合考虑焊接材料、焊接质量、结构强度和焊接工艺等因素，以确保焊接结构在长时间使用中具有足够的抗疲劳性能。
焊接结构设计的基本要求和基本原则1.强度要求：焊缝必须能够承受设计荷载，在额定载荷下不应产生变形、塑性破坏或断裂。
2.刚度要求：焊接结构的变形应受到控制，以确保结构的稳定性和使用性能。
3.耐久性要求：焊接结构应能够耐受外界环境的侵蚀、震动、振动等因素，保持设计寿命。
4.适应性要求：焊接结构要能够适应不同的工艺要求和施工条件，满足安装、运输和维护的需求。
5.安全性要求：焊接结构应符合安全设计规范，减少事故和潜在风险。
1.材料选择：应选用适用于具体焊接结构的材料，具备良好的焊接性能、力学性能和耐久性。
2.焊缝设计：焊缝的选择和设计应符合强度和刚度要求，考虑接触应力、应力集中和蠕变等因素。
3.焊接工艺：应根据焊接结构的要求选择合适的焊接工艺，确保焊缝质量，并避免热影响带的形成。
4.结构布局：焊接结构的布局应合理、紧凑，减少焊接长度和次数，提高生产效率。
5.质量控制：应对焊接结构进行质量控制，包括焊接材料的选择、预处理和检测，以及焊接工艺参数的调整和监测。
6.工作环境：焊接结构的设计应考虑到工作环境的特殊要求，如高温、低温、腐蚀等，选择合适的材料和相应的保护措施。
在具体的焊接结构设计中，还需要考虑以下因素：1.加工性：焊接结构的形状和尺寸应符合加工要求，便于操作和施工。
2.外观效果：焊接结构应具备良好的外观效果，减少焊接缺陷和瑕疵。
3.经济性：焊接结构的设计应尽可能减少材料的消耗和加工成本，提高生产效率和经济效益。
综上所述，焊接结构设计的基本要求和基本原则旨在确保焊接结构的安全、稳定和耐久，以及提高生产效率和经济效益。
设计师应考虑材料选择、焊缝设计、焊接工艺等因素，并根据工作环境和特殊要求进行合理布局和质量控制。
通过严格遵循这些原则和要求，能够使焊接结构具备合适的强度、刚度和耐久性，满足实际工程应用的需求。
动载焊接结构的设计动载焊接结构是指在承受外部荷载作用下，通过焊接将零部件连接在一起形成一个整体结构。
它主要应用于桥梁、大型机械设备、汽车、船舶等领域。
在动载场景下，焊接结构需要具备良好的强度、刚度、韧性和疲劳寿命，确保结构的稳定性和安全性。
因此，在设计动载焊接结构时，需要考虑以下几个方面。
首先，需要进行合理的应力分析和确定受力情况。
根据受到的荷载类型（静载、动载、冲击载荷等），计算和分析焊接结构在不同工况下的应力分布情况。
同时，需要进一步确定焊接接头的受力方式和受力特点，例如是拉伸、剪切、弯曲还是复合受力。
根据这些信息，设计合适的焊接结构形式和焊接接头的类型。
其次，需要选择合适的焊接材料和焊接工艺。
焊接材料的选择应考虑结构的强度、刚度、韧性和抗疲劳性能。
常见的焊接材料包括碳钢、低合金钢、不锈钢和铝合金等。
焊接工艺的选择应根据焊接结构的形状、尺寸和焊接接头的类型来确定，以保证焊接接头的质量和性能。
常用的焊接工艺包括手工电弧焊、气体保护焊、埋弧焊、激光焊等。
第三，需要进行焊接接头的设计和构造。
焊接接头的设计应考虑焊缝的尺寸、形状和位置，以及焊缝的质量要求。
焊缝的尺寸要符合规范和设计要求，不宜过大或过小。
焊缝的形状应选择合适的连接方式，如角焊缝、对接焊缝、搭接焊缝等。
同时，还需要考虑焊接结构的特殊要求，如变截面、非均匀强度等。
焊接接头的构造应尽量简化，并采用合理的结构形式和几何尺寸，以提高焊接接头的质量和焊接效率。
最后，需要进行焊接接头的验收和检测。
焊接接头在完成后需要进行验收和检测，以确保其质量和性能满足设计要求。
常用的焊接接头检测方法包括目测、磁粉检测、超声波检测、射线检测等。
验收标准应根据焊接接头的类型和使用场景来确定，如焊接接头的强度、刚度、韧性、疲劳寿命等。
只有通过验收和检测合格的焊接接头才能投入使用和运行。
综上所述，设计动载焊接结构需要进行应力分析、选择合适的焊接材料和焊接工艺、设计合理的焊接接头和构造，以及进行验收和检测。
焊接件的结构设计焊接件是指由焊接工艺连接的构件或零件。
在整个焊接工艺中，焊接件的结构设计起到了至关重要的作用。
良好的结构设计可以保证焊接件的质量和性能，并确保焊接工艺顺利进行。
下面将从焊接件的结构设计中的要点、步骤、注意事项等方面进行详细介绍。
一、结构设计要点1.材料选择：焊接件的材料选择应根据使用环境和工作条件进行合理选择。
常见的焊接材料有低碳钢、不锈钢、铝合金等。
选择合适的材料可以提高焊接件的强度和耐腐蚀性。
2.结构形式选择：结构形式是指焊接件在装配时的形状和结构布局。
应根据焊接件的功能和使用要求进行选择。
常见的结构形式有角焊缝、对接焊缝、搭接焊缝等。
3.强度设计：焊接件的强度设计应满足预期的载荷和使用要求。
根据焊接件的受力分析，确定焊缝的尺寸和焊接参数，以保证焊接件具有足够的强度。
4.焊接缺陷控制：焊接件的结构设计应注意控制焊接缺陷，常见的焊接缺陷有气孔、夹渣、裂纹等。
通过合理设计焊缝形状、采用适当的焊接工艺参数和设备，可以有效地减少焊接缺陷的产生。
5.板材厚度选择：焊接件的板材厚度选择应根据受力情况和结构要求进行合理选择。
过薄的板材容易导致焊接变形和断裂，而过厚的板材则会增加焊接工艺的难度。
二、结构设计步骤1.确定焊接件的功能和使用要求：根据焊接件的使用要求，确定焊接结构的形式和尺寸。
2.进行焊接件的受力分析：通过力学分析，确定焊接件在使用过程中的受力情况和受力方向。
3.设计焊缝形状和尺寸：根据受力分析结果，确定焊缝的形状和尺寸，以保证焊接件具有足够的强度。
4.选择合适的焊接材料：根据焊接件的使用环境和工作条件，选择合适的焊接材料，以确保焊接件的耐腐蚀性和强度。
5.设计焊接工艺参数：根据焊接材料和焊接件的要求，确定合适的焊接工艺参数，包括焊接电流、焊接时间、预热温度等。
三、结构设计注意事项1.焊接件的结构设计应考虑焊后的应力和变形问题，采取合适的预应力设计和变形控制措施。
2.在进行焊接件的结构设计时，应充分考虑焊接设备和工艺的条件，确保焊接过程的可实施性。

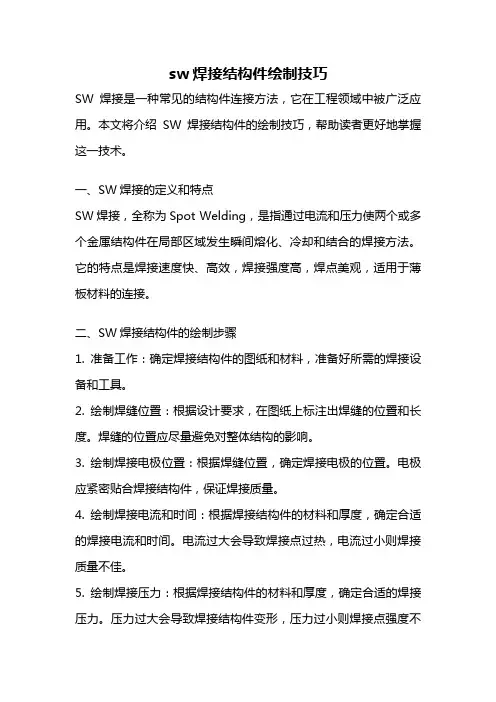

sw焊接结构件绘制技巧SW焊接是一种常见的结构件连接方法，它在工程领域中被广泛应用。
本文将介绍SW焊接结构件的绘制技巧，帮助读者更好地掌握这一技术。
一、SW焊接的定义和特点SW焊接，全称为Spot Welding，是指通过电流和压力使两个或多个金属结构件在局部区域发生瞬间熔化、冷却和结合的焊接方法。
它的特点是焊接速度快、高效，焊接强度高，焊点美观，适用于薄板材料的连接。
二、SW焊接结构件的绘制步骤1. 准备工作：确定焊接结构件的图纸和材料，准备好所需的焊接设备和工具。
2. 绘制焊缝位置：根据设计要求，在图纸上标注出焊缝的位置和长度。
焊缝的位置应尽量避免对整体结构的影响。
3. 绘制焊接电极位置：根据焊缝位置，确定焊接电极的位置。
电极应紧密贴合焊接结构件，保证焊接质量。
4. 绘制焊接电流和时间：根据焊接结构件的材料和厚度，确定合适的焊接电流和时间。
电流过大会导致焊接点过热，电流过小则焊接质量不佳。
5. 绘制焊接压力：根据焊接结构件的材料和厚度，确定合适的焊接压力。
压力过大会导致焊接结构件变形，压力过小则焊接点强度不足。
6. 绘制焊接顺序：根据焊接结构件的复杂程度和焊接顺序的要求，确定焊接的先后顺序。
一般情况下，从外围向内焊接，从上到下焊接。
7. 绘制检测要求：根据焊接结构件的要求，确定焊接后的检测要求。
常见的检测方法有目视检测、超声波检测等。
8. 绘制防护措施：根据焊接结构件的要求，确定焊接过程中的防护措施。
包括焊接操作人员的防护、焊接环境的防护等。
三、SW焊接结构件的注意事项1. 焊接结构件的材料应相似，以确保焊接强度和焊接质量。
2. 焊接结构件的厚度应相近，以确保焊接点的均匀性和美观度。
3. 焊接结构件的表面应清洁干净，以确保焊接点的质量。
4. 焊接过程中要控制好焊接电流和时间，避免过热或焊接不足。
5. 焊接过程中要保持适当的焊接压力，避免结构变形或焊接不牢固。
6. 焊接后要进行必要的检测，确保焊接质量符合要求。
焊接结构设计的基本要求和基本原则1.设计的基本要求设计任何焊接结构都应满足下列基本要求1实用性结构必须达到所要求的使用功能和预期效果2可靠性结构在使用期内必须安全可靠,应能满足强度、刚度、稳定、抗振、耐蚀等方面的要求;3工艺性应该是能焊接施工的结构;所选的金属材料既有良好的焊接性能,又具有良好的焊前预加工性能和焊后热处理性能；所设计的结构应具有焊接和检验的可达性,并易于实现机械化和自动化焊接;4经济性制造该结构时所消耗的原材料、能源和工时应最少,其综合成本低;此外,还要适当注意结构的造型美观;上述要求是设计者追求的目标,设计时要统筹兼顾,应以可靠性为前提,实用性为核心,工艺性和经济性为制约条件;2.设计的基本原则为了使设计能达到上述的基本要求,设计焊接结构时,应遵循下列的设计原则;1合理选择和利用材料所选用的金属材料必须同时满足使用性能和加工性能的要求,前者包括强度、韧度、耐磨、耐蚀、抗蠕变等性能；后者主要是焊接性能,其次是其他冷、热加工性能,如热切割、冷弯、热弯、金属切削及热处理等性能;在结构上有特殊性能要求的部位,可采用特种金属材料,其余采用能满足一般要求的廉价材料;如有防腐蚀要求的结构,可采用以普通碳钢为基体;以不锈钢为工作面的复合钢板或者在基体上堆焊抗腐蚀层；又如有耐磨要求的构件,仅在工作面上堆焊耐磨合金或热喷涂耐磨层等;充分发挥异种金属材料能进行焊接的特点;尽可能选用扎制的标准型材料和异型材;通常轧制型材表面光洁平整、质量均匀可靠；使用时不仅减少许多备料工作量,还可减少焊缝数量;由于焊接量减少,焊接变形易于控制;在划分结构的零部件时,要考虑到备料过程中合理排料的可能性,以减少余料,提高材料利用率;（2）合理设计结构形式能满足上述基本要求的结构形式都被认为是合理的结构设计,也就是可从实用、可靠、可加工和经济等方面对结构设计的合理性进行综合评价;设计时,一般应注意以下几点;1）根据强度、刚度和稳定的要求,以最理想的受力状态去确定结构的几何形状和尺寸;切忌仿效铆接、铸造、锻造结构的构造形式;2）既要重视结构的整体设计,也要重视结构的细部处理;这是因为焊接结构属刚性连接的结构,结构的整体性意味着任何部位的构造都同等重要,许多焊接结构的破坏事故起源于局部构造设计不合理处;对于应力复杂或应力集中部位更要慎重处理,如结构中的结点、断面变化部位、焊接接头的焊趾处等;3）要有利于实现机械化和自动化焊接;为此,应尽量采用简单、平直的结构形式；减少短而不规则的焊缝；一条焊缝上其截面应相同；要避免采用难以弯制或冲压的具有复杂空间曲面的结构；尽量减少施焊时的翻身次数；组装时,定位和夹紧应方便;（3）减少焊接量除了前述尽量多选用轧制型材减少焊缝处,还可以利用冲压件代替部分焊件；结构形状复杂,角焊缝多且密集的部位,可用铸钢件代替；肋板的焊缝数量多工作量大,必要时可以适当增加基体壁厚,以减少或不用肋板；对于角焊缝,在保证强度要求的前提下,尽可能用最小的焊脚尺寸,因为焊缝面积与焊角高的平方成正比；对于坡口焊缝,在保证焊透的前提下应选用填充金属量最小的坡口形式;（4）合理布置焊缝有对称轴的焊接结构,焊缝宜对称的布置,或接近对称轴处,这有利于控制焊接变形；要避免焊缝汇交和密集；在结构上有焊缝汇交时,使重要焊缝连续,让次要焊缝中断,这有利于重要焊缝实现自动焊,保证其质量；尽可能使焊缝避开高工作应力部位、应力集中处、机械加工面和需变质处理的表面等;（5）施工方便必须使结构上每条焊缝都能方便施焊和质量检验;如,焊缝周围要留有足够焊接和质量检验的操作空间；尽量使焊缝都能在工厂中焊接,减少在工地的焊接量；减少手工焊接量,增大自动焊接量；对双面焊缝,操作方面的一面用大坡口,施焊条件差的一面用小坡口,必要时,改用单面焊双面成形的接头坡口形式和焊接工艺；尽量减少仰焊或立焊的焊缝,仰焊或立焊的焊接劳动条件差,不易保证质量,且生产率低;（6）有利于生产组织与管理经验证明,大型焊接结构采用部件组装的生产方式有利于工厂的组织管理;因此,设计大型焊接结构时,要进行合理分段;分段时,一般要综合考虑起重运输条件、焊接变形控制、焊后热处理、机械加工、质量检验和总装配等因素;。
焊接结构的设计原则焊接结构的设计原则是指在进行焊接工艺和焊接接头设计过程中，需要遵循的一些准则和原则。
这些原则能够确保焊接结构具有合适的强度、稳定性和可靠性。
下面将介绍一些重要的焊接结构设计原则，以便于更好地指导实际的设计工作。
1. 合理选择焊接方法：焊接结构的设计要根据实际情况合理选择焊接方法，常用的有手工电弧焊、气体保护焊、等离子焊等。
不同的焊接方法适用于不同的材料和接头形式，需要根据具体的要求和工艺条件来综合考虑。
2. 选择合适的焊接材料：焊接结构的设计还需要根据焊接接头的工作条件选择合适的焊接材料。
焊接材料的选择要考虑到材料的强度、韧性、耐腐蚀性等要求，并且要进行合理的材料配比和焊接试验，以确保焊接接头的性能满足设计要求。
3. 确保焊接接头的足够强度：焊接结构的设计中，要确保焊接接头具有足够的强度来承受外部载荷和环境条件的影响。
因此，在设计中需要考虑焊缝的尺寸、形状和焊接角度等因素，以提高焊接接头的强度和稳定性。
4. 避免应力集中：焊接结构在焊接过程中会产生应力，并且焊接接头处会出现应力集中的现象。
为了避免应力集中导致的裂纹和破坏，设计时需要合理设置过渡段，减少焊接接头的应力集中程度。
此外，还可以通过焊缝预热、热处理等方法来减少焊接接头的应力。
5. 控制焊接变形：焊接结构在焊接过程中会发生变形，影响接头的质量和稳定性。
为了控制焊接变形，可以采取适当的焊接顺序、合理设置支撑件和采用余弦指数曲线的焊接方法等。
此外，还可以通过预热和焊后热处理等措施来减少焊接变形。
综上所述，焊接结构的设计原则包括合理选择焊接方法、选择合适的焊接材料、确保焊接接头的足够强度、避免应力集中以及控制焊接变形等。
在实际的设计过程中，必须根据具体情况综合考虑各种因素，并结合实践经验和相关标准进行设计，以确保焊接结构具有良好的性能和可靠性。
焊接结构设计注意事项
概括起来讲就是要保证产品的制造合理性、经济合理性、使用安全性。
1.制造合理性方面
●焊接件应具有好的定位基准——保证组装的可操作性。
●考虑焊接时操作方便，结构特殊更应考虑焊缝的布置，在设计图1
结构中应保证焊接作业时的最小间距L；在图2中（a）结构设计不合理，（b）结构设计合理。
●毛坯上与其他件连接的部分应离开焊缝至少3mm。
●焊缝的位置应使焊接设备的调整次数和工件的翻转次数为最少。
2. 经济合理性方面
●考虑最有效的焊接位置，以最小量焊接达到最大量效果。
●在不影响产品性能的前提下，长焊缝尽量采用间断焊缝。
●根据产品结构特点，尽量设计为平焊、横焊，避免立焊、仰焊。
●正确选用角焊缝的计算厚度。
角焊缝在较小的负载下，不必计算强度，可
按经验确定焊角高度尺寸k，即按连接钢板中较薄的板厚考虑。
单面角焊缝k≥0.6δ；双面角焊缝k≥0.3δ。
一般k不应超过12mm，根据强度计
算k值需大于12mm时，应选择其他形式的焊缝。
●一般情况下尽量不要把焊缝布置在加工面上。
●根据不同的焊接方法和板厚确定合理的坡口形式：如V形坡口焊缝制备简
单，但焊接工作量大，使焊接成本提高；X形坡口焊缝，但制备较复杂，焊接工作量小，在对接焊缝中可适当选用，在角焊缝中双面角焊缝填充金
属小，并能承受较高负载，变形也小，应优先采用。
3.使用安全性方面
●避免将焊缝设计在应力容易集中的地方，特别是重要部件或承受反复
载荷的焊接件，更应注意这一点。
合理布置构件的相互位置，以保证焊接件的刚性。
●焊缝的根部在避免处于受拉应力的状态。
●直接传递负载的焊接件，采用整体嵌接为好，将工作焊缝转为联系焊
缝。
●箱形焊接结构件应设计为折弯件的拼焊。
●避免焊缝过分集中，以防止裂纹、减少变形；同时，焊缝间应保持足
够的距离。
●焊接端部产生锐角的地方，应尽量使角度变缓；薄板筋的锐角必须去
掉，因为尖角处易熔化。
●焊缝应交错布置，避免交叉焊缝，特别是厚截面时更应注意。
●合理安排焊缝位置，焊缝应相对构件中性轴对称，或靠近中性轴，
以减少收缩力矩或弯曲变形。
如有困难，则应使较厚的焊缝布置
在靠近中性轴，较薄的焊缝布置在另一边。
●尽量减少焊缝的数量，在可能的情况下，用冲压结构代替筋板结构，特别是对薄板结构十分有效。
●蒙皮采用接触点焊代替熔化焊，可减少变形。
●丁字接头受集中载荷作用时，必须使集中载荷作用处有足够的刚度。
●在不同厚度钢板的对接焊接件设计时，两板的厚度差（t2-t1）超过下列允许数值时，应在较厚板上作出单面或双面削薄，其削薄长度为L=3（t2-t1）：
较薄板厚度t1为2~5mm时，允许厚度差（t2-t1）为1mm；
较薄板厚度t1为5~9mm时，允许厚度差（t2-t1）为2mm
较薄板厚度t1为9~12mm时，允许厚度差（t2-t1）为3mm；
较薄板厚度t1为大于12mm时，允许厚度差（t2-t1）为4mm。
