SMT工艺介绍

SMT生产工艺SMT，即表面贴装技术（Surface Mount Technology），是一种现代电子制造业常用的电子组装工艺。

相比于传统的插针组装技术，SMT具有高效、高可靠性和节省空间等优点，因此在电子产品制造中得到广泛应用。

下面将介绍一下SMT的生产工艺。

SMT生产工艺主要包括以下几个步骤：元件上锡、PCB印刷、元件贴装、回流焊接等。

首先是元件上锡。

在SMT生产工艺中，元件通常是经过预先处理的，使其表面镀有锡层，以方便与PCB焊接。

这一步骤主要是将元件通过熔融锡的方式，使锡与元件表面相结合，从而形成可焊接的元件。

接下来是PCB印刷。

PCB印刷是将导电和绝缘层材料的图案印刷到PCB板上，以形成电路连接的重要工艺。

PCB印刷主要分为两个步骤：一是将PCB板通过印刷网板刮刮刮涂覆有焊膏的部分；二是将PCB板过UV照射，固化焊膏并排除多余的焊膏。

接下来是元件贴装。

在这一步骤中，通过自动贴装机将已经上锡的元件精确地粘贴到PCB板的相应位置。

这一过程需要专业的贴装设备和技术人员的操作。

自动贴装机能够按照预先设置的程序，将元件从元件库中取出，并将其准确地粘贴在PCB板上，以确保贴装的准确性和效率。

最后是回流焊接。

回流焊接是将已粘贴好的元件通过高温热风或红外线加热，使焊膏熔化，与PCB板上的焊盘相结合。

在这一过程中，焊膏的熔化和冷却时间需要严格控制，以确保焊接质量。

回流焊接后，需要对焊接的质量进行检测，以确保焊接的可靠性。

除了以上的基本步骤之外，SMT生产工艺还包括一系列的辅助工艺。

例如，元件质量检查、元件的自动识别和补位等。

这些辅助工艺的目的是确保SMT生产过程中的质量和效率。

总的来说，SMT生产工艺是现代电子制造业中的重要工艺之一。

通过上锡、PCB印刷、元件贴装和回流焊接等步骤，可以实现高效、高质量的电子产品制造。

随着科技的不断发展，SMT生产工艺也在不断优化和改进，在提高生产效率的同时，也能够满足不同需求的产品质量要求。

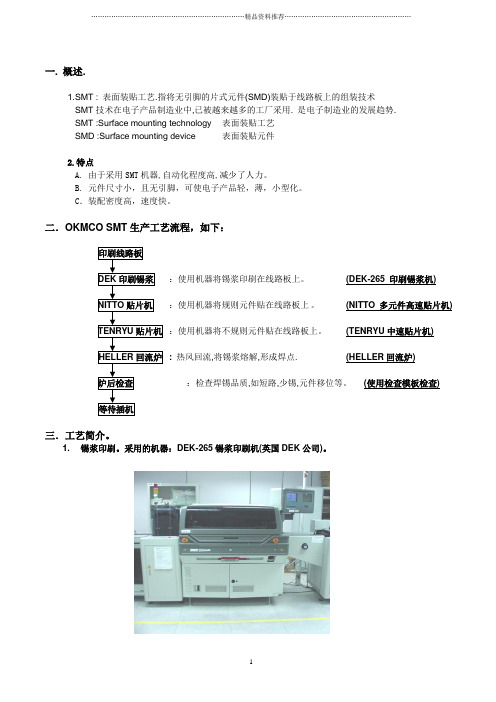

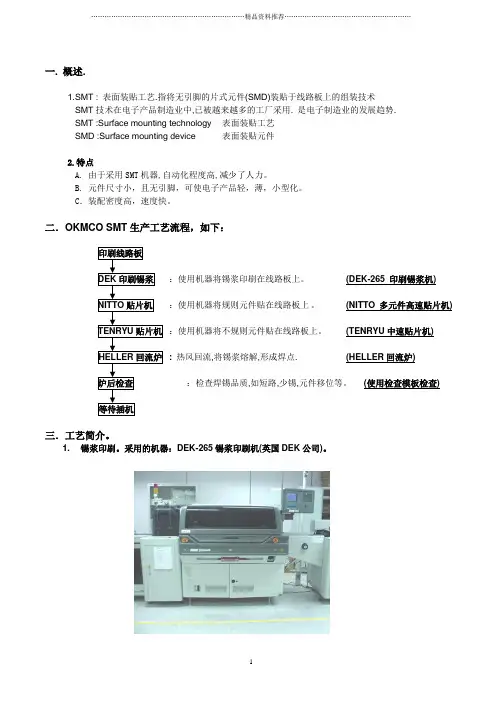

一.概述.1. S MT : 表面装贴工艺.指将无引脚的片式元件(SMD)装贴于线路板上的组装技术SMT技术在电子产品制造业中,已被越来越多的工厂采用. 是电子制造业的发展趋势.SMT :Surface mounting technology 表面装贴工艺SMD :Surface mounting device 表面装贴元件2.特点A. 由于采用SMT机器,自动化程度高,减少了人力。

B. 元件尺寸小，且无引脚，可使电子产品轻，薄，小型化。

C．装配密度高，速度快。

二．OKMCO SMT生产工艺流程，如下：印刷线路板DEK印刷锡浆：使用机器将锡浆印刷在线路板上。

(DEK-265 印刷锡浆机)NITTO贴片机：使用机器将规则元件贴在线路板上。

(NITTO 多元件高速贴片机)TENRYU贴片机：使用机器将不规则元件贴在线路板上。

(TENRYU中速贴片机)HELLER回流炉: 热风回流,将锡浆熔解,形成焊点. (HELLER回流炉)炉后检查：检查焊锡品质,如短路,少锡,元件移位等。

(使用检查模板检查)等待插机三．工艺简介。

1. 锡浆印刷。

采用的机器：DEK-265锡浆印刷机(英国DEK公司)。

１.1基本原理。

以一定的压力及速度，用金属或橡胶刮刀将装在钢网上的锡浆通过钢网漏印在线路板上。

锡浆成份为：锡63%,铅37%,松香含量:9-10%,熔点为183OC. 步骤为：图示：钢网(厚0.15MM)顶线路板(PCB)1.2 DEK265 印刷锡浆机印刷锡浆的品质直接影响点焊回流炉的品质,所以需要检查锡浆的印刷品质. 一般地,主要检查以下的项目:少锡 短路 无锡浆 偏位印刷轮廓不良：拉尖，锡浆下垂。

如果钢网无损坏，印刷参数设置合适，通常印刷后，无以上不良。

主要的控制方法为过程技术员监控锡浆的厚度，如太厚，易产生QFP IC 短路或锡珠。

如太薄，易产生假焊或少锡。

1.3 要达到好的印刷品质,必须具备以下几点: (OKMCO 选用原则)A ．好的印刷钢网 : 钢网厚度,钢网的开口尺寸等参数合适，孔壁垂直，无损坏。

smt的两种生产工艺
SMT（Surface Mount Technology）是现代电子产品制造中普
遍采用的一种电路组装技术。

它将电子元件直接粘贴到印刷电路板（PCB）上，而不是像传统的TH（Through-Hole）技术
那样通过插入孔进行连接。

以下是SMT的两种常见的生产工艺。

1. 贴片工艺
贴片工艺是SMT中最常用的一种工艺。

在贴片工艺中，电子
元件（如电阻、电容、二极管、集成电路等）通过粘贴或焊接方式固定在PCB上。

贴片电子元件通过自动化设备，如贴片机，根据PCB上的元件位置标记进行准确定位和精确贴装。

贴片工艺的优势在于其快速、高效、自动化的特点，可以大大提高生产效率和质量。

2. 焊接工艺
焊接工艺是SMT中另一种重要的生产工艺。

在SMT焊接中，焊接过程分为两个步骤：回流焊和波峰焊。

回流焊是通过加热整个PCB，使焊膏熔化并形成焊点。

这个过程中需要控制温
度和时间，以确保焊点的质量。

回流焊的主要优点是可以同时焊接多个焊点，缩短生产周期。

波峰焊则是将PCB的一侧浸
入熔化的焊料波峰中，使焊料通过离子化的方法与电路板实现焊接。

波峰焊适用于较大的电路板或需要更强的焊接强度的应用。

总结：这两种SMT生产工艺在电子产品制造中起到了至关重
要的作用。

贴片工艺使得电子元件的贴装速度更快、更准确，
提高了生产效率。

而焊接工艺则确保电子元件与PCB的可靠焊接，保证产品的质量和性能。

在实际制造中，通常会根据产品的需求和工艺要求来选择合适的工艺，以达到最佳的生产效果。

SMT工艺基础培训1. 简介表面贴装技术（Surface Mount Technology，简称SMT）是一种常用于电子设备制造的工艺。

相较于传统的插针式组装技术，SMT工艺具有高效、高质量和成本较低的优势。

本文将介绍SMT工艺的基础知识和流程。

2. SMT工艺的基本原理SMT工艺的基本原理是将电子元器件直接焊接到印刷电路板（Printed Circuit Board，PCB）的表面上，通过高温熔化焊接剂，将元器件牢固地固定在PCB上。

SMT工艺主要由以下几个部分组成：贴装设备、焊接剂、PCB和元器件。

2.1 贴装设备SMT贴装设备主要包括贴片机、回流焊炉和波峰焊机。

贴片机用于自动将元器件精确地放置在PCB上，回流焊炉用于加热焊接剂使其熔化并与PCB和元器件形成可靠的焊点，波峰焊机则用于焊接插针式元器件。

2.2 焊接剂焊接剂是将元器件和PCB连接在一起的关键材料。

常用的焊接剂有无铅焊膏、铅锡焊膏和银浆焊膏。

焊接剂的选择应根据元器件和PCB 的要求来确定。

2.3 PCBPCB是SMT工艺的载体，通过电路设计将元器件连接在一起。

PCB 通常由铜箔、绝缘材料和防护层组成。

PCB的质量和设计对SMT工艺的成功与否至关重要。

2.4 元器件元器件是SMT工艺中的核心部件，包括电阻、电容、集成电路等。

元器件的选择应根据电路设计的要求来确定，同时需要考虑元器件的尺寸和焊接特性。

3. SMT工艺流程SMT工艺流程包括PCB板贴装、焊接和检测三个主要步骤。

3.1 PCB板贴装PCB板贴装是SMT工艺的第一步，主要包括元器件排列、元器件粘贴和元器件定位三个阶段。

在元器件排列阶段，根据电路设计，在PCB上规划元器件的位置。

在元器件粘贴阶段，使用贴片机将元器件精确地放置在PCB上。

在元器件定位阶段，通过视觉系统或传感器来检测并调整元器件的位置，保证其精确度。

3.2 焊接焊接是SMT工艺中的关键步骤，主要包括回流焊接和波峰焊接两种方法。

SMT工艺流程及各流程分析介绍SMT（Surface Mount Technology）是一种表面贴装技术，也是现代电子制造中常用的一种组装技术。

与传统的TH（Through-hole）技术相比，SMT技术具有体积小、重量轻、生产效率高等优势。

下面将介绍SMT工艺流程及各流程的分析。

1.基板准备：首先是基板的准备工作。

这包括选择合适的基板、清洗基板表面、涂覆焊膏以及插装电子元件等。

准备工作的质量将直接影响后续工艺的效果。

选择合适的基板可以提高组装的可靠性和性能，清洗基板表面可以去除污染物，确保焊接质量，涂覆焊膏则可以提供焊接所需的金属材料，插装电子元件则是整个工艺中最重要的一步。

2.贴装：在基板准备完成后，将电子元件按照设计要求贴在基板上。

这一步骤主要包含自动贴装和手工贴装两种方式。

自动贴装主要通过贴装机器实现，速度快且精确度高；手工贴装则是针对那些无法通过自动贴装实现的元件。

贴装的精度将直接影响电子元件的位置准确度和性能。

3.焊接：焊接是将电子元件牢固地固定在基板上的过程。

在SMT工艺中，主要采用的是回流焊接技术。

回流焊接通过加热焊膏使焊膏融化，并将焊膏与电子元件及基板上的焊盘连接起来。

焊接的质量将直接影响到电子元件与基板之间的连接可靠性。

4.清洁：焊接完成后，需要对焊接过程中产生的残留物进行清洁。

这些残留物包括焊剂、焊渣等。

清洁工作可以确保焊接后的产品质量，以及延长电子元件的使用寿命。

5.检测：最后一步是对组装完的产品进行检测。

这对于保证产品品质、发现潜在问题至关重要。

检测的方式包括目视检查、自动光学检测和功能性测试等。

通过检测可以及时发现问题并进行修复，避免对整个批量产品造成影响。

综上所述，SMT工艺流程包括基板准备、贴装、焊接、清洁和检测。

每个步骤都十分重要，对整个工艺流程的质量与效果有着直接影响。

合理的工艺流程可以提高生产效率、减少成本、提高产品质量，因此，企业在实施SMT工艺时应注重每个步骤的细节，确保每个环节的顺利进行。

SMT整个工艺流程详细讲解SMT全称为Surface Mount Technology，即表面贴装技术。

它是一种电路板组装的工艺流程，通过将元器件直接焊接在电路板的表面，不需要通过传统的插装技术，从而提高了组装的速度和效率。

SMT的整个工艺流程包括以下几个主要步骤：1.前期准备：准备所需的元器件和电路板。

元器件主要包括芯片、电容、电阻、集成电路等。

电路板可以通过PCB工厂制作或者购买现成的空白板。

2.打样：对于新的产品，需要进行打样测试。

通过试装几个样品，以确保在实际批量生产中不会出现问题。

3.贴装程序开发：根据电路板设计图纸，编写SMT贴装程序。

程序包括元器件的位置、贴装方式、焊接参数等信息。

4.材料准备：将所需的元器件和电路板准备好。

元器件可以根据封装类型进行分类和编号，以便后续贴装时使用。

电路板可以进行清洁和表面处理，以便更好地进行贴装。

5.贴装：通过自动贴装机将元器件精确地粘贴到电路板的指定位置。

自动贴装机通常具有视觉系统，可以通过相机识别电路板上的标记点，以确保贴装的准确性。

6.检查和修正：贴装完成后，需要对电路板进行检查，以确保所有元器件都已正确地贴装。

这可以通过视觉检查系统进行自动化检查，或者手动进行目视检查。

7.固化焊接：将贴装后的电路板送入回流炉或波峰焊机进行焊接固化。

回流炉使用热风对整个电路板进行加热，使焊膏熔化并粘合元器件。

波峰焊机使用熔融的焊料波浪对电路板进行焊接。

8.清洗：焊接完成后，电路板需要进行清洗，以去除焊接过程中可能残留的焊膏或其他污染物。

清洗通常使用专门的清洗剂和设备。

9.测试：进行组装好的电路板的功能测试，确保其按照设计要求工作。

10.包装和出货：完成测试后，将电路板进行包装，并准备发货给客户。

在整个SMT工艺流程中，贴装是核心步骤。

贴装的准确性和质量直接影响到整个产品的性能和可靠性。

因此，SMT工艺流程中的其他步骤，如程序开发、材料准备、检查修正、焊接固化以及测试等，都需要高度的精确性和严谨性，以确保产品的质量和稳定性。

50条SMT工艺技术一、什么是表面组装技术？英文称之为“Surface Mount Technology ”简称SMT，它是将表面贴装元件贴，焊到印制是电路板焊盘上涂布焊锡膏，再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上，通过加热印制电路板直至焊锡膏熔化，冷却后便实现了元器件与印制电路之间的连接.二、表面组装技术的优点：1）组装密度高，采用SMT相对来说，可使电子产品体积缩小60%，重量减轻75%2）可靠性膏，一般不良焊点率小于百万分之十，比通孔元件波峰焊接技术低一个数量级.3）高频特性好4）降低成本5）便于自动化生产.三、表面组装技术的缺点：1)元器件上的标称数值看不清，维修工作困难2)维修调换器件困难，并需专用工具3）元器件与印刷板之间热膨胀系数（CTE）一致性差。

随着专用携手拆装设备及新型的低膨胀系数印制板的出现，它们已不再成为阻碍SMT深入发展的障碍.四、表面组装工艺流程：SMT工艺有两类最基本的工艺流程，一类为锡膏回流焊工艺，另一类是贴片—波峰焊工艺.在实际生产中，应根据所用元器件和生产装备的类型以及产品的需求选择不同的工艺流程，现将基本的工艺流程图示如下：1)锡膏—回流焊工艺，该工艺流程的特点是简单，快捷，有利于产品体积的减小.2)贴片-波峰焊工艺，该工艺流程的特点是利用双面板空间，电子产品的体积可以进一步减小，且仍使用通孔元件，价格低廉，但设备要求增多，波峰焊过程中缺陷较多，难以实现高密度组装。

3)混合安装，该工艺流程特点是充分利用PCB板双面空间，是实现安装面积最小化的方法之一，并仍保留通孔元件价低的特点.4)双面均采用锡膏—回流焊工艺，该工艺流程的特点能充分利用PCB 空间，并实现安装面积最小化，工艺控制复杂，要求严格，常用于密集型或超小型电产品，移动电话是典型产品之一。

我们知道，在新型材料方面，焊膏和胶水都是触变性质流体，它们引起的缺陷占SMT总缺陷的60%，训练掌握这些材料知识才能保证SMT质量.SMT还涉及多种装联工艺，如印刷工艺，点胶工艺，贴放工艺,固化工艺，只要其中任一环节工艺参数漂移，就会导致不良品产生，SMT工艺人员必须具有丰富的工艺知识，随时监视工艺状况，预测发展动向。
