科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 信 息 技 术根据无线局信息化平台规划,实现对发射机科学化的维护和管理,更好地保障安全播出,减轻值班员的劳动强度,提高设备可靠性,特制定了523台DX200kW中波发射机的自动化方案。
523台发射机机房共有四部美国HAR-RIS公司生产的DX200系列全固态中波发射机。
其编号分别为:A01#主机,A01#备机, A02#主机,A02#备机。
其中两部主机是我国引进的最先进的DX200A plus型全固态中波发射机。
具有完善的DRM功能(装备有DR M内容服务器,DR M调制器)和先进的远程监控系统(H A R R I S公司将其命名为ECDI)。
两部备机是普通DX200型全固态中波发射机。
(1)A01#主机,A02#主机装有H A R-RIS公司的ECDI系统,具备本地及远程监控发射机,监控DRM数字广播等功能,应完美保留此功能。
(2)A01#主机,A01#备机,A02#主机,A02#备机需严格遵循“无线局安全传输发射自动控制信息平台技术规范”和DX 单机自动化规范的要求,开发自动控制系统实现发射机自动控制功能。
1 系统功能结构图本系统按照局信息化规范,发射机自动化系统每部机器(如A01号发射机:包括A01主机,A01备机)的下位机包括三部P L C。
(1)其中主机PLC和备机PLC主要完成各自发射机的开/关机控制指令的执行,运行数据的采集。
主P L C与这两部发射机采用专用通讯模块组件通用远程I/O网络,(2)主PLC负责管理完成发射机的运行图的管理和控制指令的下发,主用,备用发射机的故障管理和自动切换,主用,备用天线交换系统的运行管理,音声系统的故障管理和自动切换等自动控制和上述系统的状态/数据收集和管理。
(3)两部主P L C(A01主P L C和A02主PLC)通过D H+于上位机建立通讯,接受上位机管理。
692022年2月上 第03期 总第375期信息技术与应用China Science & Technology Overview0.引言中短波发射台是广播电视节目播出的核心部分，其主要结构包括电源、信号传输、监听等设备，形成一个复杂的信号传输体系。
所以，为了保障中短波发射台的稳定运行，必须科学的运用自动化监控系统，满足自动化监测的多项功能，维持中短波发射台信号稳定传输，同时也能够提高节目播放质量，为系统运行提供安全性与可靠性，及时找到故障信息，并及时做出处理，维持节目的持续播放，避免由于停播造成的损失。
1.自动化监控系统在中短波发射台应用概述1.1 自动化监控系统应用原则基于当前信息化时代的全面发展，促进了科技水平的不断提升，自动化监控系统在各个领域都实现了广泛应用。
通过将自动化控制系统引入中短波发射台，给中波发射带来许多便利。
在实际应用中，自动化监控的系统也要遵循实用性、可靠性等原则，以此来打破传统传统中波发射控制中的弊端，提高广播电视节目的接受效果，给人们呈现出良好的电视体验。
遵循自动化监控系统的可靠性原则要求系统内部必须具备成熟的信息技术手段作为基础，才能有效提高自动换监控系统的运行效率，强化系统运行结果的真实性与可靠性。
遵循自动化监控系统的实用性原则也要确保系统的技术应用可以从实际出发，展现出良好的功能性特征，符合中短波发射台的控制需求。
遵循可持续原则是为了确保自动化监控系统在中短波发射台的应用中时刻坚守可持续发展的核心理念，强化系统内部升级优化，保障系统使用寿命。
1.2 自动化监控系统应用的必要性中短波发射台系统内部也具有一定复杂性，因此必须确保系统内部的个组成部分充分配合，才能维持系统运行可靠性。
在自动化监控系统的安装和使用过程中，能够为中短波发射台提供稳定的信号传输，提高广播电视节目的清晰度和流畅性，同时也满足系统正常运转。
另外，利用自动化监控系统也可以展现出自动化管理和控制等功能，有效节约大量工作时间，简化工作内容，实现工作效率的全面提升，保障系统的流畅性。
I G I T C W技术 研究Technology Study60DIGITCW2023.05在信息化飞速发展的今天，广播电视产业面临着向数字化、网络化、智能化、信息化方向发展的使命，对广播发射台的安全性、稳定性提出了更为严格的要求[1]。
广播发射设备是广播系统中的关键部件，其功能是对音频和视频信号进行调制及放大，并以无线电波的形式进行传输。
因中波的波长要比长波短，需在更深处的电离层才能产生反射，靠地面波和天空波两种方式进行传播。
由于地面和空中的信号是同步的，中波广播发射机接收信号的难度较大，发射距离通常为数百千米[2]，中波广播发射机主要用于近程本地无线电广播、海上通信、无线电导航和航空通信等。
当前，调频广播发射技术存在的问题主要体现在信号传输、信号覆盖、发射机功率及噪声等方面，导致其无法及时向各转播单位反馈报警信息和转播数据，影响事件处理的准确性和及时性[3]。
本文研究设计的中波广播发射机自动化控制系统，通过构建自动化控制系统总框架，从下位机PLC 及其他设备进行硬件设计，实时监控中波广播发射机的状态，精准采集发射机数据。
逐步建立起中波广播发射机的自动控制系统，对建立科学、高效的远程监测体系具有一定帮助，为今后的自动化广播发射工作创造有利的条件。
1 自动化控制系统总框架设计中波广播发射机的自动控制系统采用分布式主框架形式，系统中包括人机交互、主控单元以及各个子单元三大部分[4]。
人机交互单元由上位机和触摸屏组成，其主要作用是利用RS-485/232通信接口与下位机进行通信，实现对下位机系统时间的远程更改以及对发射机的开关断路；主控单元是整个控制系统的关键部分，它一方面可与人机交互，另一方面又可与各个子系统进中波广播发射机自动化控制系统设计萨嘎尼玛（西藏自治区广播电视局阿里中波转播台，西藏 阿里 859000）摘要：文章中设计了一套中波广播发射机自动化控制系统，构建自动化控制系统总框架，从下位机PLC及其他设备进行硬件设计，实时监控中波广播发射，精准采集发射机数据。
《短波发射机监测自动化系统的设计与实现》篇一一、引言随着现代通信技术的飞速发展，短波通信因其独特的传播特性，在军事、航海、航空等领域仍具有重要地位。
短波发射机作为短波通信的核心设备，其性能的稳定性和可靠性直接影响到通信的质量。
因此，对短波发射机进行实时、有效的监测变得尤为重要。
本文旨在设计和实现一种短波发射机监测自动化系统，以提高短波通信的可靠性和效率。
二、系统设计1. 系统架构设计本系统采用模块化设计，主要由数据采集模块、数据处理与分析模块、报警与控制模块以及用户交互界面模块组成。
其中，数据采集模块负责实时获取短波发射机的各项参数；数据处理与分析模块负责对采集的数据进行处理和分析，以实现自动化监测；报警与控制模块则负责在发现异常情况时进行报警和控制；用户交互界面模块则提供友好的人机交互界面，方便用户进行操作和查看监测结果。
2. 数据采集模块设计数据采集模块通过与短波发射机的接口相连，实时获取发射机的各项参数，如功率、频率、调制方式等。
同时，该模块还具有数据预处理功能，对采集到的数据进行清洗和格式化，以便后续处理。
3. 数据处理与分析模块设计数据处理与分析模块是本系统的核心部分，它采用先进的信号处理和模式识别技术，对采集到的数据进行实时处理和分析。
该模块具有自动识别发射机工作状态、自动分析发射机性能、自动诊断故障等功能。
同时，该模块还能根据分析结果生成详细的报告，以便用户查看和分析。
4. 报警与控制模块设计报警与控制模块负责在发现异常情况时进行报警和控制。
当系统检测到发射机出现异常或故障时，该模块会自动触发报警装置，并通过控制接口对发射机进行控制，以防止故障扩大或影响通信质量。
5. 用户交互界面模块设计用户交互界面模块提供友好的人机交互界面，方便用户进行操作和查看监测结果。
该界面采用可视化设计，可以直观地展示发射机的各项参数和监测结果。
同时，该界面还具有友好的操作界面和丰富的交互功能，以便用户进行各种操作和管理。
中波发射台站自动化控制系统平台建设与应用吕 毅（作者单位：河南省西峡中波转播台）摘 要：中波发射台实现全自动管理，采用新技术自动化控制系统，提高了广播传输系统的可靠性、准确性以及广播的效率和质量，大大减少事故数量，有效提高了广播内容网络传输系统功能的稳定性和可靠性，可以满足发射台的整体自动化、协调和智能化发展要求。
关键词：中波发射台；自动化控制系统；建设；应用伴随我国经济的飞速发展，我国的科技水平也快速提高，自动化控制系统相应的技术也日趋成熟。
在广播电视行业中充分利用自动化技术，可以解决传统媒体运营过程中出现的各种问题，有效降低广播电视行业的运行成本和工作强度，有效提高广播电视行业的效率，保证有序、稳定、快速发展。
１ 控制系统平台建设原则中波发射台的控制系统具有数据实时性强、数据传输量大、可靠性和安全性高的特点。
控制平台的设计和建设要考虑可靠性、安全性和效率性，并且具有持续开放性和可扩展性的特点[1]。
１．１ 可靠性原则在控制平台设计中，应综合考虑故障问题，冗余备份和各个方面的安全性，以确保自动化控制平台的稳定性，避免各类信息被损坏或意外丢失，或者导致设备瘫痪，在平台遇到故障的时候有应对的救援措施和技术手段。
另外，在控制平台检测到病毒时平台能有效防护，保证平台稳定和存储信息的机密性。
在控制平台遭遇黑客攻击时，平台能够采用身份验证，并且限制未知客户的权限，防止非法用户对平台内容数据进行未经授权的 操作。
１．２ 安全性原则自动控制平台系统的关键技术指标是系统响应时间。
伴随发射台相关业务的数据越来越多，通信容量也随着业务量提升。
为了确保业务的持续发展，保证控制平台拥有最佳的响应时间，控制平台系统建设使用开放式的数据协议、网络式结构、服务器/客户双模式，力求实现系统平台的可移植性和操作的便利性，充分发挥数据资源的共享性[2]。
１．３ 效率性原则目前监控网点、网络规模不断扩大，监控需求也不断增加，通过增加控制平台中相应的监控模块，能够有效地进行大规模网络监控和增加监控容量，以及灵活地增减自动化控制平台的配置，更加适应网络带宽、通信容量、系统设置的各项要求。
６９M 2W 中波发射机自动化系统设计与实现杜思山（国家广电总局五五四台，河南荥阳450100）摘要：M 2W 发射机（Modular Medium Wave Transmitter ）是瑞士THALES 公司生产的新型固态机，可实现模拟双边带调幅广播，并兼容DRM 数字调幅广播。
该机型实现了全数字域自动化控制，整机采用模块化设计，具有整体结构简洁、技术指标优、易操作维护等特点。
文章根据该机型的技术资料，结合几年的维护工作实践，从甲机房的实际情况出发，针对两部M 2W 固态中波发射机进行自动化改造，本着不改变原机线路、充分利用原发射机线路的原则，适当增加系统及外部设备，达到完全采集数据的目的，利用工控机实现发射机的自动运行。
本工程在不改变原来发射机线路的情况下，充分利用原发射机线路和设备，达到了发射机自动化的目的，节约了改造成本，实现了有人留守无人值班的目的，并和无线局信息化平台实现了完美对接，推动了五五四台信息化进程。
关键词：M 2W 中波发射机；自动化改造；DF1中图分类号：TN838文献标识码：A 文章编号：1673-1131（2013）02-0069-021控制系统简述M 2W 发射机控制系统的作用就是将所有进入该系统的信号转变为发射机的各种控制信号，实现对发射机的数据采集与处理、安全保护功能，并将输入的音频信号转变为控制射频功率放大器的数字信号，实现精确调制。
控制系统按功能可大体分为信息监控（SV ：Supervision ）和信号处理（SP ：Signal Processing ）两部分，其系统方框图如图1。
图1M 2W 发射机控制系统方框图2自动化系统M 2W 中波发射机自动化系统是根据M 2W 发射机的特点设计的自动化控制系统，系统采用标准工业控制计算机（IPC ）进行控制，通过原发射机预留端口，实现发射机自动化需要的数据采集和控制功能，通过分布式数据采集模块实现发射机中未采集的模拟量和数字量的采集。
第一章设计总说明一、项目概况本项目位于常州市区的西面直线距离至老城区18.5公里，至新北区市政府约20公里处，西面于丹阳接壤，武进邹区文昌村委潘家村周围，场地面积大约为建设用地80亩，流转用地大约620亩，共计约为700亩。
二、工程概况1.工程名称：江苏常州中波发射台迁建工程2.建设地点：常州市邹区三、设计依据1.《广播电视设施保护条例》（国务院令第295号）；2.《广播电视工程项目建设用地指标》（建标[1998]18号）；3.《广播电视天线电磁辐射防护规范》（GY 5054－1995）；4.《中波、短波广播发射台场地选择标准》（GY5069-2001）；5.《中、短波广播发射台设计规范》（GYJ34-88）；6.《中、短波广播发射台建设标准》（建标126-2009）；7.《建筑设计防火规范》（ GB 50016-2014）8.中办发[2007]11号文《中办国办印发严控党政机关楼堂馆所建设问题通知》；9.江苏省委办公厅、省政府办公厅《关于严格控制党政机关新建和装修办公楼的通知》（苏办〔1999〕67号）；10.国家、省部、市及行业各类建筑相关建设标准。
11.《江苏省城市规划管理技术规定》12.本工程项目建议书13.本工程规划要求附件114.用地现状及范围线图附件2四、设计规模本工程总建筑面积为7196.3平方米。
五、设计标准1.工程等级根据建设部（1999）09号《民用建筑工程等级分类表》规定，“江苏常州中波发射台迁建工程”工程等级为二级。
2.耐火等级根据《民用建筑设计防火规范》规定，“江苏常州中波发射台迁建工程”耐火等级为二级。
3.抗震等级根据国家抗震裂度划分区域表显示，常州州为7度抗震设防城市，本工程按7度抗震设计。
六、主导思想布局合理、功能齐全、简洁明快，具有现代中式建筑风格。
有利于工作的安全性，日常生活管理的有效性，满足各种功能要求的时效性。
体现适度超前，坚持可持续发展。
规划空间及建筑单体设计应达到实用性与艺术性的统一，设计格调高雅，环境优美。

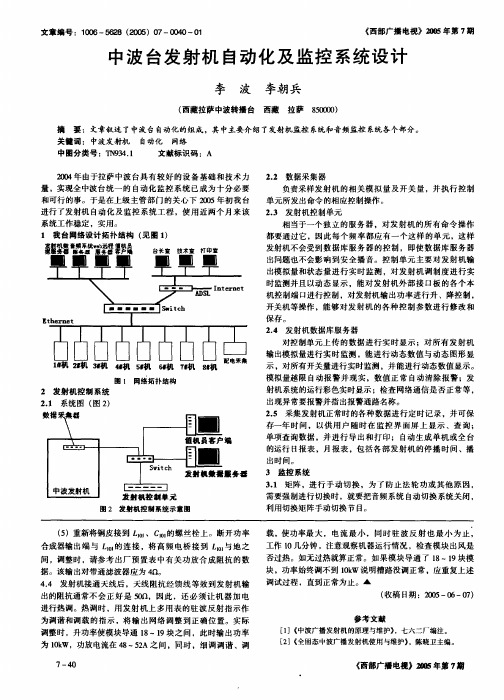

中短波发射台自动化的设计
摘要
我国广播电视行业随着计算机网络应用的不断普及和完善，广播发射机也在不断的向自动化方向发展。
发射机的自动化运行能够在很大程度上为节目的安全播放提供保障，能够有效的降低节目停播率，利于降低站内监控人员的工作强度。
本文，将从多个方面对自动化监控系统进行分析，详细的阐述新形势下中短波发射台自动化进行探究。
【关键词】广播发射台监控自动化设计剖析
随着广播电视行业的数字化、信息化、网络化、智能化趋势的进一步加深，广播电视发射台站的播出安全，受到了极大的挑战。
怎样有效地提高广播发射台站安全播出的管理水平，保证发射机安全播出能力，显著地减少人为原因引起的播出事故，是广播发射台站所必须面临的挑战。
在过去的几年内，由于技术的限制，我国广播电视发射台站的监控等工作职能依靠人工进行，这样不仅安全播出率不能得到保障，同时工作人员的劳动强度以及精神压力都在大幅提升。
随着科学技术的不断发展进步，越来越多的计算机网络信息技术和自动化设备，开始应用在广播电视发射台站的自动化监控工作当中，为电视节目的安全播出提供了技术保障。
通常情况下，中短波发射台自动化系统由发射台控制平台和发射机自动化系统共同构成的。
1 发射台控制平台系统模块分析
发射台控制平台系统是由发射机房、循环监听报警系统等部分等多个部分共同组成，在此进行简单的分析。
1.1 发射机房分析
在所有的发射台控制平台系统当中，发射机房是最为重要的一个部分，是整个系统的核心部件。
其可以借助先进的技术及设备，将控制系统所记录的数据和信息进行归纳处理，通过对发射设备的实时监控并自动存储、记录等工作。
同时，在充分掌握设备基本工作的基础之上，及时发送相应的控制指令，保证最大限度的实现信息共享和广播发射台的远程监控。
发射机房的内部操作功能设置有等级限制，这样做能够有效的防止内部员工越权操作，保证播出安全。
最后，该系统还具备定时播放的功能和报表完善功能。
1.2 射频、音频的主备机之间的自动切换分析
这个部分是中短波发射台平台系统中最重要的一个部分，其主要功能就是当广播发射台的发射机发生故障无法安全运行的时候，主备机之间进行切换，让备用机继续完成主发射机没有完成的工作，为安全播出提供保障。
这个部分的设备可以对天馈线进行快速及时的安全检验，为设备的正常运行提供保障；而且兼具主、备路节目源相互切换的功能。
当然这种切换可以手动，也可以是自动的。
此外，该系统还具有警报功能，如果在播出过程中节目源出现问题能够及时的进行报警，方便工作人员尽快解决。
1.3 循环监听报警系统分析
这个部分设备的主要工作，就是对机房和发射机的工作效率进行实时的监控，根据播出节目的市场对其进行适当的调整和设置，并且保证能够对多个节目进行轮流的监听。
若在监听过程中由于某一条线路发生故障而导致正常的监听中断，影响音频的正常传输，该系统将会暂时停止循环的监听。
如果短时间内故障无法排除，系统机会报警。
循环监听警报系统通常情况下，会采用末级取样或开路接收的方式，对发射机的发射效果以及射频信号进行监督控制。
报警阀值可以通过日常工作中收集的数据进行适当的调整，从而实现发射信号的动态监听，而且这个部分的系统装置必须要具备通信接口。
这样可以通过上位机对循环监听器上的钟点进行调整，并自动记录相关的信息和数据。
1.4 配电以及环境监测系统分析
该部分主要的作用是对配电设备的输入电压以及交流稳压器的输出电压，进行实时的监控。
还具备自动报警功能，同时也有能力对配电室的温度等进行实时的监控。
最重要的是，该部分能够根据工作当中的实际需要，对中波发射台的配电名称进行适当的调整。
2 发射机自动监控系统模块分析
发射机自动监控系统可以通过PLC等技术实现发射机的控制，这个部分的系统应该具备远程控制的接口，方便和远程控制计算机的相互联系。
大量的实践证明，广播发射台的自动化监控具备一定的安全性、抗干扰性、可靠性以及易扩散性，但是在现实工作当中仍存在一些需要改善的地方，以减少系统在运行过程中的误差。
3 广播发射台自动化监控应注意的问题
3.1 加强防雷设施建设
当前在世界范围内的广播发射设备通常设置在室外环境中，而且为了保证信号覆盖面积通常都位于地理位置较高的地方，这样广播发射设备就会面临自然环境的影响。
雷电作为一种破坏性极强的自然现象，工作人员一定要加强雷电的防护工作。
有数据表明，雷电的30%-40%的能量会通过电磁波的形式在地面传播，在其传播过程中如果被广播发射台接收，雷电就会对其产生非常严重的影响，对安全广播产生巨大的威胁。
所以，在广播发射台的周围要做好防雷接地工作，将雷电的部分能量转移到地下，同时要对发射台进行绝缘隔离处理，避免广播信号受到干扰。
3.2 提升通信电缆的防衰弱能力
通信电缆从某种角度而言也是一种电路，和普通电路不同的是，通信电缆由电容、电阻和分布电感共同组成。
其中的分布电容对广播信号的质量会产生较大的影响，所以在实际工作中，为了保证广播发射信号的稳定，有必要采用分布电容相对较小的通信电缆进行传输。
3.3 加强广播发射信号的抗干扰能力
由于广播发射台基本上都位于室外，其面临的自然环境也比较复杂，就必须要加强广播发射台的抗干扰能力。
当前最为常见的做法就是不断优化广播发射设备的传输线路，采用更加合适的材料，以此降低电磁波的干扰。
4 结束语
在计算机信息网络技术高速发展的今天，加快广播发射台站的自动化监控和管理已经显得至关重要。
在新形势下我国广播发射台的自动化程度会进一步加深，自动化监控系统的安全性、适用性和稳定性也会得到质的提升。
参考文献
[1]熊武，余德华，齐达.广播发射台监控系统建设中的电磁干扰分析[J].电声技术，2012（01）.。
