包装跌落实验方法规定

产品包装跌落测试标准ISTA 1A跌落的测试方法：步骤一.称重：测量包装后产品重量（单位：kg）；步骤二.记录尺寸：测量包装后纸箱的外尺寸，长×宽×高（单位：mm）；步骤三.记录瓦楞型式：单瓦、双瓦或多层瓦楞；步骤四.选夹角：选择纸箱最薄弱的顶角，作好标记；步骤五.根据重量选择跌落测试标准和跌落高度（见表一跌落测试标准）；步骤六.对纸箱进行拍照，做好跌落前的纸箱状态记录；步骤七. 将做好标记的顶角升到标准规定的高度后让纸箱进行自由落体跌落（跌落参照面为钢板面或水泥地面）；步骤八.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长最短的一条棱；步骤九.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长中等的一条棱；步骤十.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长最长的一条棱；步骤十一.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积最小的一平面；步骤十二.将纸箱升到标准规定的高度，跌落与最小面相对的面；步骤十三.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积中等的一平面；步骤十四.将纸箱升到标准规定的高度，跌落与中等面相对的面；步骤十五.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积最大的一平面；步骤十六.将纸箱升到标准规定的高度，跌落与最大面相对的；步骤十七.对跌落后的纸箱进行拍照，然后开箱。

对开箱后的产品状态进行拍照，每取出一个零件均需拍照，做好记录。

步骤十八.判定：跌落后，如果包装的产品完整无损，没有任何损伤或缺陷，即为试验通过。

ISTA 1B跌落的测试方法：除了步骤四、七、八、九不做，其他测试步骤同ISTA 1A。

表一跌落测试标准ISTA 1A (重量不大于68Kg) ISTA 1B(重量大于68Kg)重量kg 跌落高度mm 重量kg 跌落高度mm0～10 760 大于68Kg 15510～19 61019～28 46028～45 31045～68 200摩擦测试步骤：1.从纸箱彩画上剪取两块规格100×100mm的纸板；2.将两块纸板的彩画面相对，然后施加4磅的力，以每分钟106次的频率往复循环摩擦100次；3.判定：摩擦后，彩画表面没有颜色脱落的现象，即为测试通过。

跌落试验标准/跌落试验方法跌落试验标准/跌落试验方法本标准等效采用国际标准ISO2248-1985（包装完整、满装的运输包装件垂直冲跌落试验）1主题内容与适用范围本标准规定了对运输包装件进行垂直冲击试验时所用试验设备的主要性能要求、试验程序及试验报告的内容本标准适用于评定运输包装件在受到垂直冲击时的耐冲击强度度及包装对内装物的保护能力。

它既可以作为单项试验，也可以作为一系列试验的组成部分。

2引用标准gb/t4857.1包装运输包装件各部位的标示方法gb/y4857.2包装运输包装件温湿度调节处理gb/t4857.17包装运输包装件编制性能试验大纲的一般原理gb/t4857.1包装运输包装件编制性能试验大纲的定量数据3试验原理提起试验样品至预定高度，然后使期按预定状态自由落下，与冲击台面相撞4试验设备4.1冲击台冲击台面为水平平面，试验时不移动、不变形，并满足下列要求A、为整块物体，质量至少为试验样品质量的50倍B、要有足够大的面积，以保证试验样品完全落在冲击台面上C、在冲击台上任意两点的水平高度不得超过2mmD、冲击台面上任何100mm2的面积上承受10kg的静负荷时，其变形量不得超过0.1mm4.2提升装置在提升或下降过程中，不应损坏试验样品4.3支撑装置支撑试验样品的装置在释放前应能使试验样品处于所发求的预定状态4.4释放装置在释放试验样品跌落过程中，应使试验样品不碰到装置的任何部件，保证其自由跌落5试验步骤提起试验样品至所需的跌落高度位置，并按预定状态将其支撑住。

其直起高度与预定之差不得超过预定高度的±2%。

跌落高度是指准备释放时试验样品是最低点与冲击台面之间的距离按下列预定状态，释放试验样品面跌落时，使试验样品的跌落面与水平面之间的夹角最大不超过2°棱跌落时，使跌落的棱与水平面这间的夹角最大不超过2°试验样品上规定面与冲击台面夹角的误差不大于±5°或夹角的10%（以较大的数值为准），使试验样品的重力线通过被跌落的角无论何种状态和形状的试验样品，都应使试验样品的重车线通过被跌落的面、线、点实际冲击速度与自由跌落时的冲击速度之差不超过自由跌落时的1%试验后按有关标准或规定检查包装及内装物的损坏情况，并分析试验结果实例：一个产品包装好后，在搬运过程中，有可能会受到跌落，引起的冲击会使得产品受损，所以，一般生产企业都会对包装好的物品进行跌落试验。

跌落试验的国际标准：ISO2248-1985（包装完整、满装的运输包装件垂直冲跌落试验）：1. 主题内容与适用范围2. 本标准规定了对运输包装件进行垂直冲击试验时所用试验设备的主要性能要求、试验程序及试验报告的内容3. 本标准适用于评定运输包装件在受到垂直冲击时的耐冲击强度度及包装对内装物的保护能力。

它既可以作为单项试验，也可以作为一系列试验的组成部分。

4. 2. 引用标准5. gb/t4857.1包装运输包装件各部位的标示方法gb/y4857.2包装运输包装件温湿度调节处理6. gb/t4857.17包装运输包装件编制性能试验大纲的一般原理gb/t4857.1包装运输包装件编制性能试验大纲的定量数据7. 3. 试验原理8. 提起试验样品至预定高度，然后使期按预定状态自由落下，与冲击台面相撞9. 4. 试验设备10. 4.1冲击台11. 冲击台面为水平平面，试验时不移动、不变形，并满足下列要求12. A、为整块物体，质量至少为试验样品质量的50倍13. B、要有足够大的面积，以保证试验样品完全落在冲击台面上14. C、在冲击台上任意两点的水平高度不得超过2mm15. D、冲击台面上任何100mm2的面积上承受10kg的静负荷时，其变形量不得超过0.1mm 4.2提升装置16. 在提升或下降过程中，不应损坏试验样品17. 4.3支撑装置18. 支撑试验样品的装置在释放前应能使试验样品处于所发求的预定状态19. 4.4释放装置20. 在释放试验样品跌落过程中，应使试验样品不碰到装置的任何部件，保证其自由跌落21. 5. 试验步骤22. 提起试验样品至所需的跌落高度位置，并按预定状态将其支撑住。

其直起高度与预定之差不得超过预定高度的±2%。

跌落高度是指准备释放时试验样品是最低点与冲击台面之间的距离23. 按下列预定状态，释放试验样品24. 面跌落时，使试验样品的跌落面与水平面之间的夹角最大不超过2°25. 棱跌落时，使跌落的棱与水平面这间的夹角最大不超过2°试验样品上规定面与冲击台面夹角的误差不大于±5°或夹角的10%（以较大的数值为准），使试验样品的重力线通过被跌落的角。

包装运输包装件跌落试验方法中华人民共和国国家标准包装运输包装件跌落试验方法GB/T；代替木标准等效采川ISO 2248-1985《包装——完整、满装云输包装件——垂直冲击跌落试验》。

1主题内容与适用范围木标准规定了对运输包装件垂直冲击试验时所川试验各的主要性能要求、试验程序及试验报告的内容.本标准适用于评定运输包装件在受到垂直冲击时的耐G强度及包装对内装物的保护能力.它既叮以作为单项试也可以作为一系列试验的组成部分.2引用标准GB/T包装运输包装什试验时各部位的标示方法GB/T包装运输包装件温湿度调节处理GB/T包装运输包装件编制性能试验大纲一般原理GB/T包装运输包装件编制性能试验大纲定量数据3试验原理提起试验样品至预定高度，然后使其按预定状态白由落下，与冲击台面相撞.4试验设备冲击台冲击台面为水平平面，试验时不移动，不变形，并满足下列要求：a.为整块物体，质量至少为试验样品质量的50倍；b.要有足够大的面积，以保证试验样品完全落在冲击台面上；c.在冲卡台面上任意两点的水平高度差不得超过2mm;d.冲击面上任何100 mm2的面积上承受10Kg的静负荷时，其变形时不得超过提升装置在提升或下降过程中，不应损坏试验样品.支撑装氧支撑试监样品的装置在释放前应能使试监样品处于要求的预定状态，释放装置在释放试验样品的跌落过程中，应使试监样品不碰到装置的任何部件，保证其白由跌落.5试验程序试验样品的准备按GB/的要求准备试验品.试验样品各部位的编号按GB/的要求对试验样品务部位进行编号.试验样品的预处理按GB/的要求，选定一利条件对试验样品进行温度预处理.试验时的温湿度条件试验应在与预处理相|同的温度条件下进行.如果达不创相同条什，则必须在尽可能相近的大气条什下进行试验.试验强度值的选择按GB/规定选择试验强度值.试验步聚提起试验样品至所需的跌落位置，并按预定状态将期支撑住,其提起高度与预定高度之差不得超过预定高度的±2%。

包装跌落测试方法规定
一、 目的：测定外箱或内盒之强度及产品包装之牢固性等方面是否符合品质
要求..
二、 范围：适用于我司重量小于68kg150ibs 包装货物的摔箱测试易碎品、玻
璃瓶除外
三、 跌落方式：一角三边六面自由跌落 四、测试步骤.：
1.确认包装箱的面; 边和角. 详见图1. 将包装箱封箱装订边置于正对测试 者的右边. 如果没有装订边; 将最小面正对测试者.
图1
bottom f ace as three (面3)
lef t f (面 (面5)
f ar f ace as six (面6)
acture's joint 2.确定包装箱重量; 依照不同重量选择跌落的高度. 见表2.
表2
五、跌落测试顺序：
六、测试结果：
1.包装件内产品及其配件不得损坏或松脱
2.包装外箱不得破损及严重变形;允许有轻微变形。

本标准等效采用国际标准ISO2248-1985《包装—完整、满装的运输包装件垂直冲击跌落试验》。

1 主题内容与适用范围本标准规定了对运输包装件进行垂直冲击试验时所用试验设备的主要性能要求、试验程序及试验报告的内容。

本标准适用于评定运输包装件在受到垂直冲击时的耐冲击强度及包装对内装物的保护能力。

它既可以作为单项试验，也可以作为一系列试验的组成部分。

2 引用标准GB/T4857.1 包装运输包装件各部位的标示方法GB/Y4857.2 包装运输包装件温湿度调节处理GB/T4857.17 包装运输包装件编制性能试验大纲的一般原理GB/T4857.18 包装运输包装件编制性能试验大纲的定量数据3 试验原理提起试验样品至预定高度，然后使其按预定状态自由落下，与冲击台面相撞。

4 试验设备4.1 冲击台冲击台面为水平平面，试验时不移动，不变形，并满足下列要求：a.为整块物体，质量至少为试验样品质量的50倍；b.要有足够大的面积，以保证试验样品完全落在冲击台面上；c.在冲击台面上任意两点的水平高度关苤得超过2mm；d.冲击台面上任何100mm2的面积上承受10kg的静负荷时，其变形量不得超过0.1mm。

4.2 提升装置在提升或下降过程中，不应损坏试验样品。

4.3 支撑装置支撑试验样品的装置在释放前应能使试验样品处于所要求的预定状态。

4.4 释放装置在释放试验样品跌落过程中，应使试验样品不碰到装置的任何部件，保证其自由跌落。

5 试验程序5.1 试验样品的准备按GB/T4857.17的要求准备试验样品。

5.2 试验样品各部位的编号按GB/T4857.1的规定对试验样品各部位进行编号。

5.3 试验样品的预处理按GB/T4857.2的规定，选定一种条件对试验样品进行温湿度预处理。

5.4 试验时的温湿度条件试验应在与预处理相同的温湿度条件下进行。

如果达不到预处理条件，则应在尽可能接近预处理温湿度条件下进行试验。

5.5 试验强度值的选择按GB/T4857.18的规定选择试验强度值。

包装跌落测试的标准及判定准则包装跌落测试是指在一定高度下让包装箱或包装物自由落下，观察包装物受力情况和包装外观是否变形，以评估包装的抗震性和抗压性能。

以下是包装跌落测试的标准及判定准则：1.测试标准包装跌落测试一般采用ASTM D5276、ISO 2248、GB/T 4857.5等标准进行。

其中ASTM D5276是美国材料与试验协会发布的标准，ISO 2248是国际标准化组织发布的标准，GB/T 4857.5是中国国家标准。

这些标准规定了测试的设备、测试高度、测试方法、测试环境等方面的要求。

2.测试设备包装跌落测试一般采用跌落试验机进行，该机器能够提供一定高度的自由落体速度，以模拟不同的跌落情况。

同时，还需要配备一些必要的传感器和工具，如加速度计、高速摄像机、温度计等。

3.测试高度测试高度是指包装物自由落体的高度，一般需要进行多次测试，每次测试高度逐渐增加，直到包装物破裂或无法使用为止。

测试高度的选择应根据包装物的重量、尺寸、形状以及使用环境等因素来确定。

4.测试方法包装跌落测试分为单边、双边、角落三种测试方法。

其中单边测试是指包装物从一个侧面自由落下，双边测试是指包装物从两个相对侧面同时自由落下，角落测试是指包装物从一个角落处自由落下。

不同的测试方法可以模拟不同的跌落情况。

5.测试环境包装跌落测试需要在一定的环境条件下进行，如温度、湿度、压强等。

测试时应根据不同的包装用途和使用环境选择相应的测试环境，以保证测试结果的准确性。

6.判定准则包装跌落测试的判定准则是指在测试中对包装物受力情况和外观变化进行评估，以判断包装的抗震性和抗压性能是否符合要求。

判定准则一般包括外观、破损程度、内部保护等方面的评估指标。

评估结果应根据不同的包装用途和使用环境进行综合判断。

产品包装跌落测试方法
1.0目的
为了验证产品在搬运期间由于粗率装卸遭到跌落后，产品性能的稳定性特制定本跌落试验标准。

2.0适用范围
本实验适用于本公司所生产的纸箱包装成品。

3.0试验环境
3.1跌落表面应该是混凝土制成的平滑、坚硬的刚性表面；
3.2跌落区内有无杂物，确保跌落范围内地面清洁；
3.3跌落高度：
注：W指整箱毛重；H箱跌落前最低点离地点的距离。

4.0试验程序
4.1试验前：
4.1.1试验样品数量要求：1〜2箱；
4.1.2试验样品为已经打包装箱的成品机，必须对产品外观及功能进行全检，保证外
箱封箱胶纸牢固、外箱无损坏，并对内装产品进行编号；
4.2试验时：
4.2.1徒手抬高试验样品，依照规定的跌落高度、在指定的跌落区域让试验样品
进行自由垂直跌落，不能施加任何外力；
4.2.1 取前、后、左、右、上、下这六个面，按照4.2.1 要求进行跌落；
4.3 试验后：
4.3.1 试验完毕后，检查外箱的外观；
4.3.2 打开外箱，对内装产品的质量进行全检，并详细准确的在《检验报告》上填写
试验结果。

4.3.3 若测试结果存在严重的问题（缺陷）必须同时出具《纠正预防措施通知》通知
相关部门或负责人对不良情况进行分析并作出相应改善措施。

5.0 判定标准
5.1 按照《成品检验标准》上的产品标准对外箱、内装产品进行检验；
5.2 当试验样品出现性能上的任何缺陷或外观上的重缺陷时，判定为不合格。

5.3 因测试造成轻微的包装损伤及产品外观缺陷可以接受。

包装跌落测试的标准及判定准则包装跌落测试是测试一种物品在运输过程中是否具备足够的包装保护能力的一种测试方法。

在实际生产过程中，如何进行该项测试及测试结果如何进行判定，都需要遵循一定的标准和准则，下面就详细介绍一下。

第一步：确定测试标准包装跌落测试标准是国际通用的，常用的有ISO 2248、ASTM D 5276等。

这些标准包含了测试步骤、装配方式等详细规定，需要根据不同的产品和运输方式进行选择。

第二步：准备测试设备包装跌落测试设备包括跌落试验机、补助设备、测量设备等，这些设备需要符合标准要求，并且需要每年进行维护保养和检测。

第三步：确定测试条件和方案测试条件包括温度、湿度、高度、角度等，这些条件需要根据产品实际使用情况和运输条件进行选择。

测试方案需要根据产品的特点和运输方式进行设计，并且需要进行多次重复测试以得出更加准确的结果。

第四步：进行包装跌落测试在进行测试时，需要根据标准要求进行设置，将测试物品装配好，调整测试条件，进行测试。

测试时要注意安全，在跌落试验机外侧设置废品箱，防止测试物遗落伤人。

第五步：判定测试结果测试结果通过包装的残留程度、内部物品的保护状态、各项指标的测量等方面来评估。

根据标准中的指标进行评分，并进行综合评估，得出评估结果。

不同的测试标准有不同的评分系统和评估结果，需要根据实际情况进行判断。

最后，需要注意的是，在进行测试和判定结果时，还需要注意标准的更新和修订，并且在实际应用中还需要考虑到不同的国家和地区的标准要求和货运方式。

只有严格按照标准进行测试和判定，才能有效保护产品在物流运输中的安全。

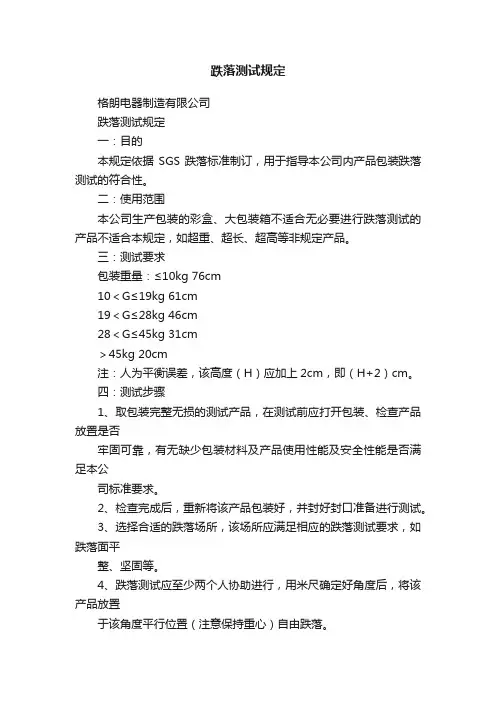

跌落测试规定格朗电器制造有限公司跌落测试规定一：目的本规定依据SGS跌落标准制订，用于指导本公司内产品包装跌落测试的符合性。

二：使用范围本公司生产包装的彩盒、大包装箱不适合无必要进行跌落测试的产品不适合本规定，如超重、超长、超高等非规定产品。

三：测试要求包装重量：≤10kg 76cm10＜G≤19kg 61cm19＜G≤28kg 46cm28＜G≤45kg 31cm＞45kg 20cm注：人为平衡误差，该高度（H）应加上2cm，即（H+2）cm。

四：测试步骤1、取包装完整无损的测试产品，在测试前应打开包装、检查产品放置是否牢固可靠，有无缺少包装材料及产品使用性能及安全性能是否满足本公司标准要求。

2、检查完成后，重新将该产品包装好，并封好封口准备进行测试。

3、选择合适的跌落场所，该场所应满足相应的跌落测试要求，如跌落面平整、坚固等。

4、跌落测试应至少两个人协助进行，用米尺确定好角度后，将该产品放置于该角度平行位置（注意保持重心）自由跌落。

5、测试时，要求一角、三棱、六面进行依次跌落，要求在进行跌落时，该产品的重心一定要垂直于该角及棱和面若发现在测试未完成时，产品已有损坏，应立即停止试验，该试验失败，应在改进后再进行测试。

6、产品若有多重包装，应在最后的包装上进行该试验。

五：结果判定1、若产品本身严重损坏无法使用或安全性能不满足安规要求，则试验失败。

2、若产品配件（附件）严重损环，无法使用。

该试验失败。

3、若产品有轻微损坏，但对其本身性能无影响，却附件无严重损坏，可以正常使用，则试验视为通过。

编制：审核：批准：日期：。

包装跌落测试方法1.自由落体法：这是最简单的包装跌落测试方法之一、在测试中，将包装容器从指定的高度自由落体，然后观察包装容器是否发生破损。

测试前需确定落体的高度、角度和面对地面的部位等参数。

这种方法适用于轻质包装容器或需要较低的跌落冲击实验的包装。

2.均匀自由落体法：这种方法是对自由落体法的改进，目的是消除因包装在测试过程中旋转和转动可能导致的不确定因素。

在测试中，包装容器通过跌落机构（如绳索、链条等）从一定高度落下，落点应位于包装容器的重心位置，以减少包装在落下过程中的旋转和转动。

这种方法适用于中等重量的包装容器。

3.固定高度法：这种方法是通过固定落体高度来确定包装容器的跌落性能。

将包装容器固定在一定的高度上，通过机械装置将其释放，然后观察包装容器是否发生破损。

测试前需确定合适的固定高度，以确保测试结果的准确性。

4.累积跌落法：这种方法是通过多次跌落测试来模拟包装在运输和搬运过程中可能遭受的不同方向和不同高度的跌落冲击。

在测试中，将包装容器从不同高度和不同角度进行多次跌落，然后观察包装容器是否发生破损。

通过该方法可以评估包装容器在复杂运输环境下的跌落性能。

跌落测试时，需注意以下几点：1.包装容器的选择：根据实际需求选择合适的包装容器进行跌落测试，包装容器的材料、结构和性能应符合产品的需求。

2.测试设备的准确性：跌落测试设备的准确性对测试结果的准确性至关重要。

测试设备的高度、角度和速度等参数应符合相关标准，并进行定期校准。

3.测试环境的模拟：测试环境应尽可能模拟实际运输环境，包括温度、湿度、振动等因素。

4.测试记录和分析：对跌落测试的结果进行记录和分析，包括破损情况、损坏程度等。

根据测试结果，对包装容器进行改进和优化，以提高跌落性能。

在实际应用中，包装跌落测试方法可以根据不同的产品和运输需求进行灵活选择和组合。

通过有效的跌落测试，可以提高包装容器的质量和可靠性，减少运输过程中的损失和风险。

带包装产品 跌落测试规范1、 测试目的：验证采购产品的包装，使其能够承受运输过程中产品可能遭受的冲击。

2、测试范围： 适用本公司采购的所有产品。

3、引用标准： ISTA ，IEC60068-2-32，GB-T4857.54、使用仪器： 卷尺、磅秤、跌落试验机（若有时）。

5、测试程序：5.1 测试前确认及基本要求5.1.1 确认测试样品的外观及各项功能(功率、耐压、接地等)完全正常。

5.1.2 确认测试样品的重量。

5.1.3 跌落地面为大理石地板或水泥地面。

5.1.4 测试样品跌落的重心应垂直于跌落地面。

5.1.5 跌落过程为自由落体过程，测试样品跌落过程中反弹时应无任何障碍物阻挡。

5.1.6 从事跌落测试的操作人员应事先经过培训，人工跌落时，要求身体站直，两腿迈开的距离与肩部平直。

双臂伸直，双手抓稳测试样品并同时放开。

5.2 测试方法5.2.1 测试样品最薄弱角的选择从正面观察测试样品纸箱。

纸箱接缝处位于观察者的右侧，顺着接缝线下来的右下角被认为是最薄弱角，此角为跌落测试的一角。

（如图1所示）图1注：亦可以根据样品自身结构特点，以样品相对最薄弱角作为跌落测试的一个角。

5.2.2 测试样品重心的判断a) 判定依据：重心与跌落点（支撑点）的连线与水平地面垂直。

b) 判定方法：▲ 将测试样品的一角支撑于地面，用一个手指扶住测试样品恰好使其不翻倒的位置为重心与水平面垂直位置。

▲将测试样品的一棱支撑于地面，用一个手指扶住测试样品恰好使其不翻倒的位置为重心与水平面垂直位置。

5.3 测试条件：包装跌落测试高度标准要求如表：5.4跌落顺序（一角三边六面）：5.4.1 最薄弱角▲ 操作要领：按5.3找准重心，双手同时放开，依最薄弱角着地为原则。

(如图2所示)最薄弱角图2▲ 判定依据：重心与跌落点（支撑点）的连线与水平地面垂直。

5.4.2 由最薄弱角引出的最短边▲ 操作要领：按5.3找准重心，双手同时放开，依最短边着地为原则。

包装设计跌落测试标准-GB/T 2423.8—1995前言本标准等同采用国际电工委员会标准IEC 68-2-32（1975年第二版）《基本环境试验规程第2部分：试验方法试验Ed：自由跌落》、1982年的第一次修改和1990年的第二次修改。

这样，使这项国家标准与国际标准相同，以适应国际贸易、技术和经济交流的需要。

本标准代替GB 2423.8—81《电工电子产品基本环境试验规程试验Ed：自由跌落试验方法》和GB 2424.6—81《电工电子产品基本环境试验规程自由跌落试验导则》。

GB 2423.8—81和GB 2424.6—81是参照IEC 68-2-32（1975年第二版）《基本环境试验规程第2部分：试验方法试验Ed：自由跌落》起草的。

本标准在技术内容、编写格式和规则上都与IEC 68-2-32（1975）、1982年的第一次修改文本，1990年的第二次修改文本完全相同。

本标准与前版的主要区别在于：──将GB 2423.8和GB 2424.6两个标准合并成一个标准GB/T 2423.8；──按IEC 68-2-32，1982年和1990年的两次修改，对方法二和附录A作了修改，补充了附录B。

下列四项标准与本标准均属撞击试验范畴，有关规范应根据产品的使用和运输的具体情况选择合适的试验方法（见附录B）。

──GB/T 2423.5—1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击；──GB/T 2423.6—1995 电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞；──GB/T 2423.7—1995 电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品）；──GB 2423.39—90 电工电子产品基本环境试验规程试验Ee：弹跳试验方法。

本标准的附录A、附录B是标准的附录。

本标准由中华人民共和国电子工业部提出。

本标准由全国电工电子产品环境条件与环境试验标准化技术委员会归口。

包装件跌落测试方法规定1 主题内容与适用范围本方法规定了对运输包装跌落测试时所用测试设备的主要性能要求、试验程序及试验报告的内容。

本方法适用于评定运输包装件在受到垂直冲击时的耐冲击强度及包装对内装物的保护能力。

它既可以作为单项试验，也可以作为一系列试验的组成部分。

2 试验原理提起试验样品至预定高度，然后使其按预定状态自由落下，与冲击台面相撞。

3 试验设备3.1 冲击台冲击台面为水平平面(包括钢板,水泥地板,和木版)，测量重的物品用钢板平面，一般重量采用水泥地板和木版.试验时不移动，不变形，并满足下列要求：a. 为整块物体，质量至少为试验样品质量的50倍；b. 要有足够大的面积，以保证试验样品完全落在冲击台面上；c. 在冲击台面上任意两点的水平高度差不得超过2mm；d. 冲击面上任何100mm2的面积上承受10Kg的静负荷时，其变形时不得超过0.1mm.4 试验程序4.1 试验样品的准备4.2 试验样品各部位的编号单件产品重量（ｌｂｓ）跌落高度（ＩＮ）Ｗ＜２０ =9.072kgs ３０=76.2cm２０＜Ｗ＜４０= 18.144kgs ２４=60.96cm４０＜Ｗ＜６０=27.216kgs １８=45.72cm６０＜Ｗ＜１００=45.36kgs １２=30.48cm１００＜Ｗ 1 2当样品特别重（重量超过上述表所示范围）时，顶面和侧面跌落的可能性相对较小，所以跌落选定１底角、４底棱、１底面的跌落部位，跌落高度可以选择２００ｍｍ。

4.3 试验步聚4.3.1 提起试验样品至所需的跌落位置，并按预定状态将期支撑住。

其提起高度与预定高度之差不得超过预定高度的±2%。

跌落高度是指准备释放时试验样品的最低点与冲击台面之间的距离。

4.3.2 按下列预定状态，释放试验样品：a. 面跌落时，使试验样品的跌落面与水平面之间的夹角最大不超过2°；b. 角跌落时，试验样品上规定面与冲击台面之间的夹角误差不大于±5°或此夹角的10%（以较大数值为准），使试验样品的重力线通过被跌落的角；c. 棱跌落时，使跌落的棱与水面之间的夹角最大不超过2°，试验样品上规定面与冲击台面夹角的误差不大于±5°或夹角的10%（以较大的数值为准），使试验样品的重力线通过被跌落的棱；d. 无论何种状态和形状和试验样品，都应使试验样品的重力线通过被跌落的面、线、点。

产品包装跌落测试标准ISTA 1A跌落的测试方法：步骤一.称重：测量包装后产品重量（单位：kg）；步骤二.记录尺寸：测量包装后纸箱的外尺寸，长×宽×高（单位：mm）；步骤三.记录瓦楞型式：单瓦、双瓦或多层瓦楞；步骤四.选夹角：选择纸箱最薄弱的顶角，作好标记；步骤五.根据重量选择跌落测试标准和跌落高度（见表一跌落测试标准）；步骤六.对纸箱进行拍照，做好跌落前的纸箱状态记录；步骤七. 将做好标记的顶角升到标准规定的高度后让纸箱进行自由落体跌落（跌落参照面为钢板面或水泥地面）；步骤八.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长最短的一条棱；步骤九.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长中等的一条棱；步骤十.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落边长最长的一条棱；步骤十一.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积最小的一平面；步骤十二.将纸箱升到标准规定的高度，跌落与最小面相对的面；步骤十三.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积中等的一平面；步骤十四.将纸箱升到标准规定的高度，跌落与中等面相对的面；步骤十五.以标记的顶角为顶点出发，将纸箱升到标准规定的高度，跌落面积最大的一平面；步骤十六.将纸箱升到标准规定的高度，跌落与最大面相对的；步骤十七.对跌落后的纸箱进行拍照，然后开箱。

对开箱后的产品状态进行拍照，每取出一个零件均需拍照，做好记录。

步骤十八.判定：跌落后，如果包装的产品完整无损，没有任何损伤或缺陷，即为试验通过。

ISTA 1B跌落的测试方法：除了步骤四、七、八、九不做，其他测试步骤同ISTA 1A。

表一跌落测试标准ISTA 1A (重量不大于68Kg) ISTA 1B(重量大于68Kg)重量kg 跌落高度mm 重量kg 跌落高度mm0～10 760 大于68Kg 15510～19 61019～28 46028～45 31045～68 200摩擦测试步骤：1.从纸箱彩画上剪取两块规格100×100mm的纸板；2.将两块纸板的彩画面相对，然后施加4磅的力，以每分钟106次的频率往复循环摩擦100次；3.判定：摩擦后，彩画表面没有颜色脱落的现象，即为测试通过。
