知名企业《砌体工程技术质量标准交底)》模板
- 格式：ppt
- 大小：2.85 MB
- 文档页数：32
下载文档原格式
合集下载

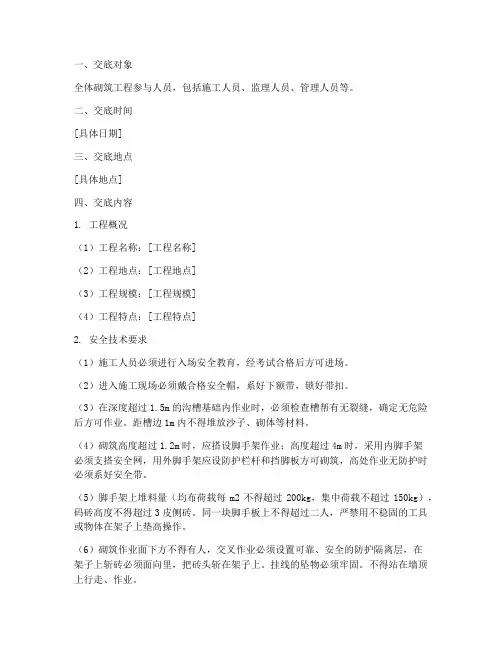

砌筑安全质量技术交底范文模板
一、交底对象全体砌筑工程参与人员，包括施工人员、监理人员、管理人员等。
二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 工程概况（1）工程名称：[工程名称]（2）工程地点：[工程地点]（3）工程规模：[工程规模]（4）工程特点：[工程特点]2. 安全技术要求（1）施工人员必须进行入场安全教育，经考试合格后方可进场。
（2）进入施工现场必须戴合格安全帽，系好下额带，锁好带扣。
（3）在深度超过1.5m的沟槽基础内作业时，必须检查槽帮有无裂缝，确定无危险后方可作业。
距槽边1m内不得堆放沙子、砌体等材料。
（4）砌筑高度超过1.2m时，应搭设脚手架作业；高度超过4m时，采用内脚手架必须支搭安全网，用外脚手架应设防护栏杆和挡脚板方可砌筑，高处作业无防护时必须系好安全带。
（5）脚手架上堆料量（均布荷载每m2不得超过200kg，集中荷载不超过150kg），码砖高度不得超过3皮侧砖。
同一块脚手板上不得超过二人，严禁用不稳固的工具或物体在架子上垫高操作。
（6）砌筑作业面下方不得有人，交叉作业必须设置可靠、安全的防护隔离层，在架子上斩砖必须面向里，把砖头斩在架子上。
挂线的坠物必须牢固。
不得站在墙顶上行走、作业。
（7）向基坑内运送材料、砂浆时，严禁向下猛倒和抛掷物料、工具。
（8）人工用手推车运砖，两车前后距离平地上不得小于2m，坡道上不得小于10m。
装砖时应先取高处，后取低处，分层按顺序拿取。
3. 质量要求（1）砌筑工程应按照设计图纸和施工规范进行施工。
（2）砌筑材料应符合国家相关标准，确保质量。
（3）砌筑过程中，严格控制砖块、砂浆的配比，确保砂浆强度。
（4）砌筑过程中，注意墙面垂直度、平整度，确保质量。
（5）砌筑完成后，对砌体进行检查，确保无裂缝、空鼓等现象。
4. 交底要求（1）施工人员应认真听取交底内容，确保理解并掌握安全技术要求。
（2）施工过程中，严格遵守安全技术要求，确保施工安全。
（3）监理人员应加强对施工过程的监督检查，发现问题及时纠正。
砌体工程技术交底模板

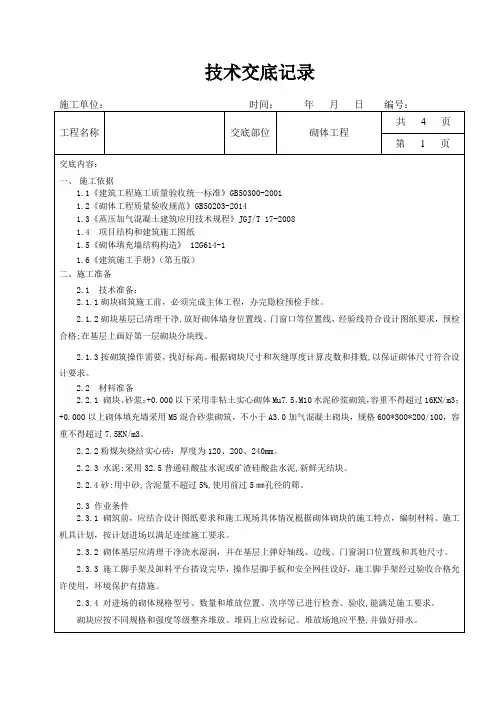

技术交底记录
施工单位：时间：年月日编号：
工程名称
交底部位
砌体工程
共4页
第1页
交底内容：
一、施工依据
1.1《建筑工程施工质量验收统一标准》GB50300-2001
1.2《砌体工程质量验收规范》GB50203-2014
1.3《蒸压加气混凝土建筑应用技术规程》JGJ/T 17-2008
1.4项目结构和建筑施工图纸
1.5《砌体填充墙结构构造》 12G614-1
1.6《建筑施工手册》（第五版）
二、施工准备
2.1 技术准备：
2.1.1砌块砌筑施工前，必须完成主体工程，办完隐检预检手续。
2.1.2砌块基层已清理干净,放好砌体墙身位置线、门窗口等位置线，经验线符合设计图纸要求，预检合格;在基层上画好第一层砌块分块线。
3.2.3配制砂浆：按设计要求的砂浆品种、强度等级进行砂浆配制，配合比由试验室确定。采用重量比，计量精度为水泥±2%，砂、石灰膏控制在±5%以内，应采用机械搅拌。
3.2.4 砌筑前,按墙段实量尺寸和砌块规格尺寸从基础顶面或楼层面进行排列摆块,不足整块的可锯成需要尺寸,但不得小于砌块长度的1/3。砌体填充墙底部应先砌灰砂砖至建筑面以上不低于200mm高为准，最下一层的灰缝厚大于20㎜时，应用细石混凝土找平铺砌。
2.3.2砌体基层应清理干净浇水湿润，并在基层上弹好轴线、边线、门窗洞口位置线和其他尺寸。
2.3.3施工脚手架及卸料平台搭设完毕，操作层脚手板和安全网挂设好，施工脚手架经过验收合格允许使用，环境保护有措施。
2.3.4 对进场的砌体规格型号、数量和堆放位置、次序等已进行检查、验收,能满足施工要求。
砌块应按不同规格和强度等级整齐堆放。堆码上应设标记。堆放场地应平整,并做好排水。
施工单位：时间：年月日编号：
工程名称
交底部位
砌体工程
共4页
第1页
交底内容：
一、施工依据
1.1《建筑工程施工质量验收统一标准》GB50300-2001
1.2《砌体工程质量验收规范》GB50203-2014
1.3《蒸压加气混凝土建筑应用技术规程》JGJ/T 17-2008
1.4项目结构和建筑施工图纸
1.5《砌体填充墙结构构造》 12G614-1
1.6《建筑施工手册》（第五版）
二、施工准备
2.1 技术准备：
2.1.1砌块砌筑施工前，必须完成主体工程，办完隐检预检手续。
2.1.2砌块基层已清理干净,放好砌体墙身位置线、门窗口等位置线，经验线符合设计图纸要求，预检合格;在基层上画好第一层砌块分块线。
3.2.3配制砂浆：按设计要求的砂浆品种、强度等级进行砂浆配制，配合比由试验室确定。采用重量比，计量精度为水泥±2%，砂、石灰膏控制在±5%以内，应采用机械搅拌。
3.2.4 砌筑前,按墙段实量尺寸和砌块规格尺寸从基础顶面或楼层面进行排列摆块,不足整块的可锯成需要尺寸,但不得小于砌块长度的1/3。砌体填充墙底部应先砌灰砂砖至建筑面以上不低于200mm高为准，最下一层的灰缝厚大于20㎜时，应用细石混凝土找平铺砌。
2.3.2砌体基层应清理干净浇水湿润，并在基层上弹好轴线、边线、门窗洞口位置线和其他尺寸。
2.3.3施工脚手架及卸料平台搭设完毕，操作层脚手板和安全网挂设好，施工脚手架经过验收合格允许使用，环境保护有措施。
2.3.4 对进场的砌体规格型号、数量和堆放位置、次序等已进行检查、验收,能满足施工要求。
砌块应按不同规格和强度等级整齐堆放。堆码上应设标记。堆放场地应平整,并做好排水。
砌体工程安全技术交底范本模板
一、工程概况1. 工程名称：___________2. 工程地点：___________3. 施工单位：___________4. 监理单位：___________5. 交底日期：___________二、安全技术交底1. 施工人员安全教育与培训- 施工人员必须接受入场安全教育，并通过安全知识考试，合格后方可进入施工现场。
- 定期对施工人员进行安全技术培训，提高安全意识和操作技能。
2. 个人防护用品- 施工人员必须佩戴合格的安全帽、安全带、防尘口罩等个人防护用品。
- 高处作业时，必须佩戴安全带，并确保安全带连接牢固。
3. 施工现场安全措施- 施工现场应设置明显的安全警示标志，包括警示牌、警戒线等。
- 施工现场应保持整洁，及时清理施工垃圾和杂物，防止滑倒、摔伤事故发生。
4. 砌筑作业安全要求- 砌筑作业面应平整、坚实，防止施工人员滑倒。
- 砌筑高度超过1.2m时，应搭设脚手架，并设置防护栏杆和挡脚板。
- 砌筑作业面下方不得有人，交叉作业时必须设置可靠的安全防护隔离层。
- 严禁在脚手架上堆放超过规定重量的材料，码砖高度不得超过3皮侧砖。
- 同一块脚手板上不得超过二人，严禁使用不稳固的工具或物体在架子上垫高操作。
5. 材料运输与堆放安全- 材料运输过程中，应遵守交通规则，确保运输安全。
- 材料堆放应整齐、稳固，防止倾倒或滑落。
- 距离槽边1m内不得堆放沙子、砌体等材料。
6. 设备与工具安全- 施工设备应定期检查、维护，确保设备运行正常。
- 施工工具应完好无损，严禁使用损坏的工具。
7. 消防安全- 施工现场应配备足够的消防器材，并确保消防器材处于良好状态。
- 施工人员应了解消防器材的使用方法，并掌握基本的消防知识。
三、施工组织与责任1. 施工单位应建立健全安全生产责任制，明确各岗位人员的安全生产职责。
2. 监理单位应加强对施工现场的监督检查，确保施工安全。
3. 施工人员应严格遵守安全技术交底内容，确保自身和他人的安全。

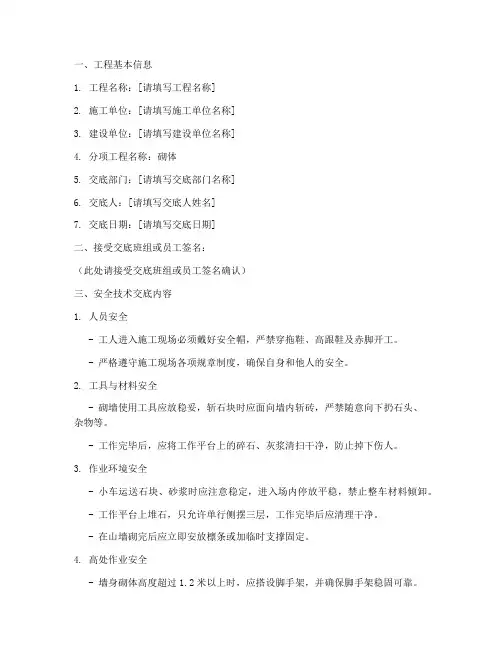

砌墙安全技术交底模板范本模板
一、工程基本信息1. 工程名称：[请填写工程名称]2. 施工单位：[请填写施工单位名称]3. 建设单位：[请填写建设单位名称]4. 分项工程名称：砌体5. 交底部门：[请填写交底部门名称]6. 交底人：[请填写交底人姓名]7. 交底日期：[请填写交底日期]二、接受交底班组或员工签名：（此处请接受交底班组或员工签名确认）三、安全技术交底内容1. 人员安全- 工人进入施工现场必须戴好安全帽，严禁穿拖鞋、高跟鞋及赤脚开工。
- 严格遵守施工现场各项规章制度，确保自身和他人的安全。
2. 工具与材料安全- 砌墙使用工具应放稳妥，斩石块时应面向墙内斩砖，严禁随意向下扔石头、杂物等。
- 工作完毕后，应将工作平台上的碎石、灰浆清扫干净，防止掉下伤人。
3. 作业环境安全- 小车运送石块、砂浆时应注意稳定，进入场内停放平稳，禁止整车材料倾卸。
- 工作平台上堆石，只允许单行侧摆三层，工作完毕后应清理干净。
- 在山墙砌完后应立即安放檩条或加临时支撑固定。
4. 高处作业安全- 墙身砌体高度超过1.2米以上时，应搭设脚手架，并确保脚手架稳固可靠。
- 上落脚手架应走斜梯，不准站在砖墙上进行砌砖、划线称角、清扫墙面等工作。
- 高处作业时，必须系好安全带，并确保安全带正确佩戴。
5. 施工电梯安全- 使用施工电梯运送材料时，必须严格按照提升机安全操作规程进行操作。
- 严禁超载使用施工电梯，确保乘客和材料安全。
6. 施工现场管理- 施工现场严禁抽烟，抽烟可到吸烟处。
- 严禁一闸多机、无插头可插到插座里等私拉乱接的行为。
- 施工照明必须使用带防护罩的草坪灯。
- 进入施工现场必须及时到安全科登记，办理出入证。
四、验收与整改1. 砌墙作业完成后，应进行验收，确保工程质量符合要求。
2. 如发现安全隐患，应立即整改，确保施工现场安全。
五、总结本安全技术交底旨在提高施工现场安全管理水平，确保施工人员生命财产安全。
请各参建单位严格遵守各项安全规定，共同营造安全、文明、有序的施工环境。

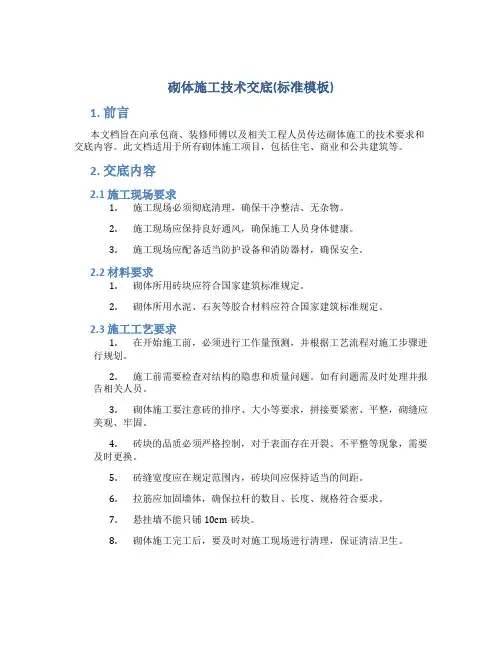

砌体施工技术交底(标准模板)
砌体施工技术交底(标准模板)1. 前言本文档旨在向承包商、装修师傅以及相关工程人员传达砌体施工的技术要求和交底内容。
此文档适用于所有砌体施工项目，包括住宅、商业和公共建筑等。
2. 交底内容2.1 施工现场要求1.施工现场必须彻底清理，确保干净整洁、无杂物。
2.施工现场应保持良好通风，确保施工人员身体健康。
3.施工现场应配备适当防护设备和消防器材，确保安全。
2.2 材料要求1.砌体所用砖块应符合国家建筑标准规定。
2.砌体所用水泥、石灰等胶合材料应符合国家建筑标准规定。
2.3 施工工艺要求1.在开始施工前，必须进行工作量预测，并根据工艺流程对施工步骤进行规划。
2.施工前需要检查对结构的隐患和质量问题。
如有问题需及时处理并报告相关人员。
3.砌体施工要注意砖的排序、大小等要求，拼接要紧密、平整，砌缝应美观、牢固。
4.砖块的品质必须严格控制，对于表面存在开裂、不平整等现象，需要及时更换。
5.砖缝宽度应在规定范围内，砖块间应保持适当的间距。
6.拉筋应加固墙体，确保拉杆的数目、长度、规格符合要求。
7.悬挂墙不能只铺10cm砖块。
8.砌体施工完工后，要及时对施工现场进行清理，保证清洁卫生。
2.4 质量控制1.施工过程中必须按照质量控制计划，严格执行各项工序的检查，及时发现问题并进行处理。
2.对砌体质量进行甲方验收，并保存过程记录、验收记录等资料，确保质量问题的可追溯性。
3. 总结砌体施工是建筑工程中重要的环节之一，对于工程质量有着决定性的影响。
本文档结合实际工程情况，对砌体施工的要求、工艺、质量控制等方面进行了详细说明，希望各相关人员能够严格按照文档要求进行施工，并时刻确保工程质量和工人的安全。

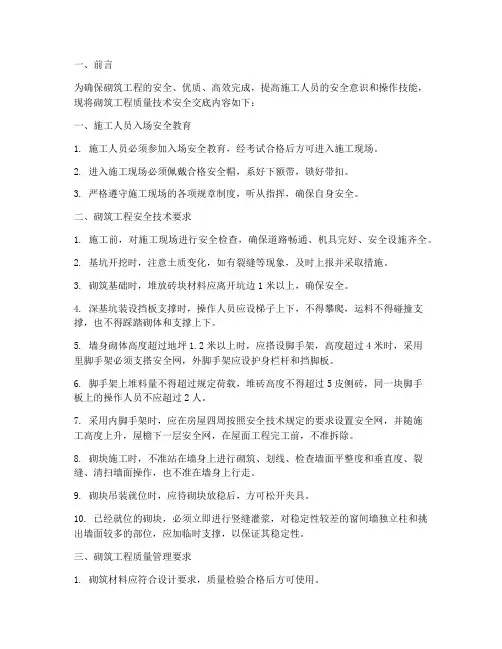

砌筑工程质量技术安全交底模板
一、前言为确保砌筑工程的安全、优质、高效完成，提高施工人员的安全意识和操作技能，现将砌筑工程质量技术安全交底内容如下：一、施工人员入场安全教育1. 施工人员必须参加入场安全教育，经考试合格后方可进入施工现场。
2. 进入施工现场必须佩戴合格安全帽，系好下额带，锁好带扣。
3. 严格遵守施工现场的各项规章制度，听从指挥，确保自身安全。
二、砌筑工程安全技术要求1. 施工前，对施工现场进行安全检查，确保道路畅通、机具完好、安全设施齐全。
2. 基坑开挖时，注意土质变化，如有裂缝等现象，及时上报并采取措施。
3. 砌筑基础时，堆放砖块材料应离开坑边1米以上，确保安全。
4. 深基坑装设挡板支撑时，操作人员应设梯子上下，不得攀爬，运料不得碰撞支撑，也不得踩踏砌体和支撑上下。
5. 墙身砌体高度超过地坪1.2米以上时，应搭设脚手架，高度超过4米时，采用里脚手架必须支搭安全网，外脚手架应设护身栏杆和挡脚板。
6. 脚手架上堆料量不得超过规定荷载，堆砖高度不得超过5皮侧砖，同一块脚手板上的操作人员不应超过2人。
7. 采用内脚手架时，应在房屋四周按照安全技术规定的要求设置安全网，并随施工高度上升，屋檐下一层安全网，在屋面工程完工前，不准拆除。
8. 砌块施工时，不准站在墙身上进行砌筑、划线、检查墙面平整度和垂直度、裂缝、清扫墙面操作，也不准在墙身上行走。
9. 砌块吊装就位时，应待砌块放稳后，方可松开夹具。
10. 已经就位的砌块，必须立即进行竖缝灌浆，对稳定性较差的窗间墙独立柱和挑出墙面较多的部位，应加临时支撑，以保证其稳定性。
三、砌筑工程质量管理要求1. 砌筑材料应符合设计要求，质量检验合格后方可使用。
2. 砌筑前，对基础、墙身、梁、柱等部位进行清理，确保表面平整、干净。
3. 砌筑时，严格按照施工图纸和规范要求进行操作，确保砌筑质量。
4. 砌筑过程中，注意垂直度、水平度、灰缝厚度等关键参数的控制。
5. 砌筑完成后，进行自检、互检、专检，确保工程质量。
砌体工程技术交底范本
砌体工程技术交底一、引言砌体工程是建筑工程中不可或缺的一部分，其质量直接影响到整个建筑的安全性和使用寿命。
为了确保砌体工程的施工质量，必须进行技术交底。
本文将以某多层住宅楼为例，详细介绍砌体工程的技术交底内容。
二、工程概况该多层住宅楼地上五层，地下一层，总建筑面积约为XXXX平方米。
结构形式为砖混结构，采用砌块作为主要的承重和围护材料。
抗震设防烈度为X度，设计使用年限为XX年。
三、施工准备1. 材料准备：根据设计要求，选用合格的砌块、砂浆、钢筋等材料。
砌块应具有出厂合格证和检测报告，砂浆应按照设计配比进行拌制。
2. 机具准备：准备好砌筑所需的工具和设备，如砌块切割机、砂浆搅拌机、垂直运输设备等。
3. 施工队伍准备：组建专业的砌体施工队伍，进行技术培训和安全交底。
4. 施工条件准备：确保施工现场的道路、水电等设施完善，为施工创造良好的条件。
四、施工工艺及操作要点1. 砌筑顺序：应遵循先外后内、自下而上的原则进行砌筑。
首先完成外墙的砌筑，再进行内墙的砌筑。
每层砌筑应从底部开始，逐层向上进行。
2. 砌块排列：砌块应按照设计要求进行排列，确保砌块之间的搭接长度和灰缝厚度符合要求。
在墙角处，砌块应呈丁字形交错排列，以提高墙体的整体性。
3. 砂浆制备：砂浆应按照设计配比进行拌制，严格控制水灰比和搅拌时间。
拌制好的砂浆应具有良好的和易性和粘结力。
4. 砌筑施工：在砌筑过程中，应严格控制砌块的平整度和垂直度。
每层砌筑完成后，应进行检查和验收，确保质量符合要求。
同时，应留置一定数量的试块，以便进行抗压强度试验。
5. 构造柱和圈梁施工：按照设计要求，设置好构造柱和圈梁。
构造柱应采用钢筋混凝土浇筑，圈梁应与楼板或屋面板现浇成一体。
这些措施有助于提高墙体的抗震性能。
6. 门窗洞口处理：门窗洞口处应采用钢筋混凝土过梁进行加固，确保洞口处的承载能力。
同时，洞口两侧应设置一定数量的拉结钢筋，以提高墙体的整体性。
7. 防水防潮处理：在卫生间、厨房等潮湿场所，应采用防水砂浆进行砌筑，并在墙体根部设置防水层。

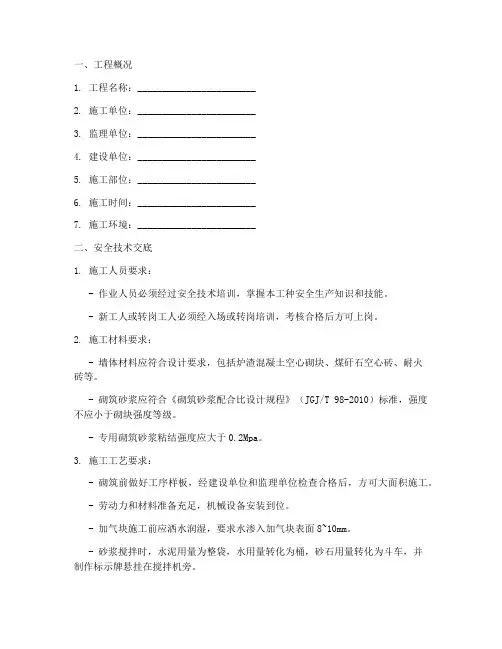

砌体工程安全质量技术交底模板
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 监理单位：________________________4. 建设单位：________________________5. 施工部位：________________________6. 施工时间：________________________7. 施工环境：________________________二、安全技术交底1. 施工人员要求：- 作业人员必须经过安全技术培训，掌握本工种安全生产知识和技能。
- 新工人或转岗工人必须经入场或转岗培训，考核合格后方可上岗。
2. 施工材料要求：- 墙体材料应符合设计要求，包括炉渣混凝土空心砌块、煤矸石空心砖、耐火砖等。
- 砌筑砂浆应符合《砌筑砂浆配合比设计规程》（JGJ/T 98-2010）标准，强度不应小于砌块强度等级。
- 专用砌筑砂浆粘结强度应大于0.2Mpa。
3. 施工工艺要求：- 砌筑前做好工序样板，经建设单位和监理单位检查合格后，方可大面积施工。
- 劳动力和材料准备充足，机械设备安装到位。
- 加气块施工前应洒水润湿，要求水渗入加气块表面8~10mm。
- 砂浆搅拌时，水泥用量为整袋，水用量转化为桶，砂石用量转化为斗车，并制作标示牌悬挂在搅拌机旁。
- 搅拌时间不小于2min，砂浆随拌随用，每次搅拌砂浆在3h内用完，气温高于30℃时在2h内用完。
4. 安全措施：- 施工现场设置安全警示标志，明确安全操作规程。
- 高处作业时，作业人员必须佩戴安全带，地面人员负责监护。
- 施工现场禁止吸烟、动火，严禁酒后作业。
- 电气设备必须符合安全标准，使用前进行绝缘检查。
三、质量控制交底1. 质量标准：- 砌体施工质量等级控制在B级。
- 墙体拉结筋必须符合设计要求，并做好防腐处理。
- 砌筑砂浆饱满度应符合规范要求。
2. 施工工艺：- 砌筑前应将基底杂物用水冲干净，不平处超过20mm用C10砼找平。

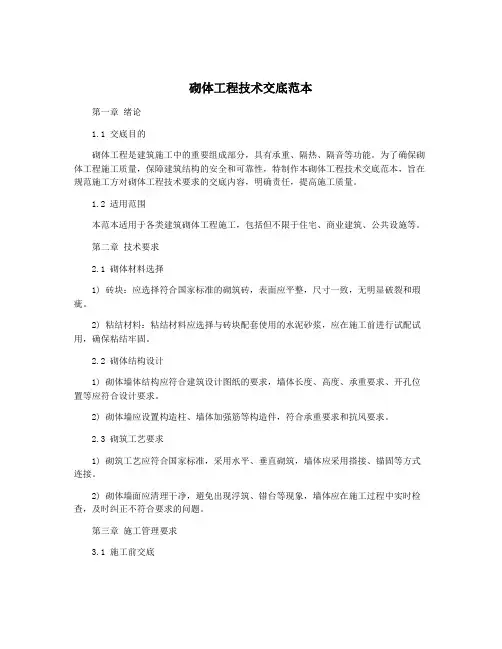

砌体工程技术交底范本
砌体工程技术交底范本第一章绪论1.1 交底目的砌体工程是建筑施工中的重要组成部分，具有承重、隔热、隔音等功能。
为了确保砌体工程施工质量，保障建筑结构的安全和可靠性，特制作本砌体工程技术交底范本，旨在规范施工方对砌体工程技术要求的交底内容，明确责任，提高施工质量。
1.2 适用范围本范本适用于各类建筑砌体工程施工，包括但不限于住宅、商业建筑、公共设施等。
第二章技术要求2.1 砌体材料选择1) 砖块：应选择符合国家标准的砌筑砖，表面应平整，尺寸一致，无明显破裂和瑕疵。
2) 粘结材料：粘结材料应选择与砖块配套使用的水泥砂浆，应在施工前进行试配试用，确保粘结牢固。
2.2 砌体结构设计1) 砌体墙体结构应符合建筑设计图纸的要求，墙体长度、高度、承重要求、开孔位置等应符合设计要求。
2) 砌体墙应设置构造柱、墙体加强筋等构造件，符合承重要求和抗风要求。
2.3 砌筑工艺要求1) 砌筑工艺应符合国家标准，采用水平、垂直砌筑，墙体应采用搭接、锚固等方式连接。
2) 砌体墙面应清理干净，避免出现浮筑、错台等现象，墙体应在施工过程中实时检查，及时纠正不符合要求的问题。
第三章施工管理要求3.1 施工前交底1) 施工方应对砌体工程技术要求进行全面交底，包括但不限于砌体材料的选择、墙体结构设计、砌筑工艺要求等。
2) 确保施工人员理解并遵守技术要求，保证施工质量。
3.2 施工过程管理1) 施工方应指派专业技术人员进行现场管理，及时解决现场出现的技术问题。
2) 对施工方的砌筑工艺要求进行检查验收，确保施工质量符合要求。
3) 施工方应加强对材料、工艺的质量检验，发现问题及时整改。
第四章安全防护要求4.1 施工人员的安全防护1) 施工方应制定砌体工程安全操作规程，并对施工人员进行安全教育和培训。
2) 施工现场应设置明显的安全警示标识，确保施工人员的安全。
4.2 施工设备的安全防护1) 施工方应对施工设备进行定期维护，确保设备安全可靠。
2) 严格按照操作规程进行操作，杜绝安全隐患。
砌体工程技术交底范本 高质量
3、搭砌长度一般为砌块长度的1/2，不得小于1/3，也不应小于150mm。
4、砌体临时间断时可留成斜槎，不得留“马牙槎”，斜槎水平投影长度不应小于高度的2/3。
5、圈梁高度不应小于120mm。纵向钢筋不应少于4φ12，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于200mm。
6、过梁伸入两边砌体墙体不应小于250mm。
2、施工现场严禁吸烟，下班前必须拉掉电源开关，使各种机械处在无电源状态，凡是在当天动火的地区，班后要检查余火，无问题时方可离开现场，不得酒后作业；
3、砌筑墙体严禁操作人员站在墙上施工，高空作业应系好安全带
4、从砖垛上取砖时，先取高处后取低处，防止砖垛倒塌伤人。
5、砌筑外架及室内砌筑临时架搭设完毕，须经安全员检查验收后方可使用。
主管工长：x联系方式：x
安全员：x联系方式：x
针对性交底内容
一、工程概况
墙厚：100/200mm，砌筑砂浆强度：M5.0。
二层楼面以下：为页岩多孔砖，地下室内隔墙为蒸压加气混凝土砌块，与土壤接触的砌体墙为页岩实心砖。
二层楼面以上：外墙为页岩多孔砖；防火隔墙为页岩砖；楼梯间处除剪力墙外的墙体和楼、电梯梯间出屋面墙体为页岩多孔砖；卫生间隔墙为页岩多孔砖；除此以外的其他内分隔墙为蒸压加气混凝土砌块。
13、门窗洞两侧预埋C20混凝土块，宽度和同墙厚，高度与砌块同高，长度根据墙体排版但不小于150mm。
14、mm，其余部位的中心距不大于600mm，且均匀分布。
15、不得使用被雨水湿透的砌块，防止雨水直接冲淋砌体。
16、当雨量较大且无遮盖时，应停止砌筑，并对已砌筑的墙体采取遮雨措施，防止雨水浸入墙体；继续施工时，应复核墙体的垂直度。
技术交底记录
编号：
4、砌体临时间断时可留成斜槎，不得留“马牙槎”，斜槎水平投影长度不应小于高度的2/3。
5、圈梁高度不应小于120mm。纵向钢筋不应少于4φ12，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于200mm。
6、过梁伸入两边砌体墙体不应小于250mm。
2、施工现场严禁吸烟，下班前必须拉掉电源开关，使各种机械处在无电源状态，凡是在当天动火的地区，班后要检查余火，无问题时方可离开现场，不得酒后作业；
3、砌筑墙体严禁操作人员站在墙上施工，高空作业应系好安全带
4、从砖垛上取砖时，先取高处后取低处，防止砖垛倒塌伤人。
5、砌筑外架及室内砌筑临时架搭设完毕，须经安全员检查验收后方可使用。
主管工长：x联系方式：x
安全员：x联系方式：x
针对性交底内容
一、工程概况
墙厚：100/200mm，砌筑砂浆强度：M5.0。
二层楼面以下：为页岩多孔砖，地下室内隔墙为蒸压加气混凝土砌块，与土壤接触的砌体墙为页岩实心砖。
二层楼面以上：外墙为页岩多孔砖；防火隔墙为页岩砖；楼梯间处除剪力墙外的墙体和楼、电梯梯间出屋面墙体为页岩多孔砖；卫生间隔墙为页岩多孔砖；除此以外的其他内分隔墙为蒸压加气混凝土砌块。
13、门窗洞两侧预埋C20混凝土块，宽度和同墙厚，高度与砌块同高，长度根据墙体排版但不小于150mm。
14、mm，其余部位的中心距不大于600mm，且均匀分布。
15、不得使用被雨水湿透的砌块，防止雨水直接冲淋砌体。
16、当雨量较大且无遮盖时，应停止砌筑，并对已砌筑的墙体采取遮雨措施，防止雨水浸入墙体；继续施工时，应复核墙体的垂直度。
技术交底记录
编号：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25
3.9.砌体施工——烟道的安装
示例：
质量篇
请对以下信息进行说明： 1. 明确烟道层间卸载的正确
方式； 2. 明确烟道撑补的质量标准。
请在此处分别插入烟道层间卸载正确和撑补的照片
26
4.施工停止点报验制度
示例：
质量篇
请对以下信息进行说明： 1）列出该分部分项工程的各个
停止点； 如：导墙浇筑前停示例：
技术篇
请对以下信息进行说明： 1）明确样板带路制度； 如：样板未经点评通过，严禁 开始大面积施工； 各级样板点评的不同参加人员； 2）列出各分部分项工程需点评的 项目； 导墙浇筑前样板点评，成型质量 点评； 二次结构模板工程样板点评， 成型质量点评； 砌体施工工艺样板点评和砌体 功能性点评； 3）明确样板实施部位及范围 （XX栋XX层XX户型）； 4）明确工艺样板的实施做法、部 位、范围及完成时间等；
二次结构浇筑前停止点报验 制度；
2）明确报验制度；
3）附停止点检查表，梳理出停 止点报验所需具备的条件和 达到的标准；
27
5.1、砌体成型标准及检查——成型质量标准
质量篇
示例：
请对以下信息进行说明：
1. 墙体成型质量观感要求。
2. 完成的垂直度，平整度要 求。
28
5.2、砌体成型标准及检查——三检制度
14
2.3施工前的准备工作——皮数杆
示例：
质量篇
请对以下信息进行说明： 1. 明确立皮数杆的作用，确
定皮数杆的设置方式，设 置部位，灰缝间距等
15
2.4施工前的准备工作——墙体拉结筋
示例：
质量篇
请对以下信息进行说明： 1. 根据本项目特点明确墙拉
筋的设置长度，竖向间距， 第一根离地面的高度要求；
★相关规范及标准图集 （西南05G701(四)框架轻质填充墙构造图集--烧结空心 砖填充墙）
★安装预留预埋固化图（特别是阳台点位及公区消火栓 位置的确定）
★大堂及公区的精装修施工图（或方案）
请对以下信息进行说明： 1. 明确砌体固化图的编制依
据
注意：确保砌体固化图与合同 附图无矛盾
1）砌体固化图与合同附图的 先后顺序因项目而异，原 则为，后出的图纸以先出 的图纸为依据；
30
6、质量管控红线
示例：
质量篇
请对以下信息进行说明：
1、说明砌体施工中管控的红 线，及各项红线的管理措 施和处罚办法
如：1）内外墙材料错用 2）干砖上墙； 3）导墙支模前未凿毛处理； 4）需要设置导墙位置未设 置导墙 5）顶砌间歇不足； 6）防渗漏节点未按要求设 置
31
END
32
《框架轻质填充墙构造图集（烧结页岩空心砖）》西南 05G701（四）
《砌体填充墙结构构造》（06SG614—1）
《重庆市建设领域限制、禁止使用落后技术通告》第三、四、 五号
4
2.1砌体固化图——编制依据
技术篇
示例：
XX项目砌体固化图的编制依据
★合同附图
★最新版本的施工蓝图（特别是结构设计总说明）
★电梯安装相关图纸
请对以下信息进行说明： 1. 根据项目特点列出砌体固化图
编制中需注意的各类基本要求；
2. 明确砌体固化图的组成部分 （如砌体固化图一般包括：总 说明（通用节点），各层平面 图，各层平面节点图。
6
2.3砌体固化图——管控要点
示例：
技术篇
请对以下信息进行说明： 1. 详细说明本工程砌体固化图
编制的管控要点；具体管控 要点参考如下：
质量篇
示例：
请对以下信息进行说明： 1. 根据本项目特点明确砌体
施工过程中转角处墙体拉 结筋设置要求。
21
3.5砌体施工——擦缝、勾缝要求
示例：
质量篇
请对以下信息进行说明：
1. 根据本项目特点要求，对 砌筑的墙体采用勾缝，擦 缝等观感的处理，明确处 理的及时性。
22
3.6砌体施工——顶砌
示例：
质量篇
2
技术篇
1. 施工相关规范条文 2.砌体固化图 3.施工工序梳理 4.样板带路制度 5.施工方案先行
目录
质量篇 1.原材料管理制度 2.施工前的准备工作 3.施工过程质量管控要点 4.施工停止点报验制度 5.成型质量标准及检查标准 6.质量管控红线
3
1.施工相关规范条文
技术篇
示例：
一、砌体施工相关规范条文 《烧结空心砖和空心砌块》（GB13545—2003）
2. 列出砌筑前需要预制的各 类构件，以及明确构件制 作的施工要求和质量标准， 并说明需要养护的具体时 间；
3. 明确预制过梁的标注内容；
4. 明确预制构件的成型质量 及收面要求；
13
2.2施工前的准备工作——施工放线要求
质量篇
示例：
请对以下信息进行说明：
1. 明确墙体施工放线要求， 轴线、边线标注，门洞显 示，标高抄测到位。
7
3.砌体工序梳理
示例：
技术篇
请对以下信息进行说明： 1、结合本工程特点梳理砌体施工
内部各项工作的先后顺序。
2、结合本工程特点梳理与砌体施 工相关的其它工作与砌体施工 的先后顺序。如： 1）砌体施工前需完成砼结构 的打磨和其它质量缺陷的修补； 2）砌体施工前场地准备和施 工电梯安装； 3）砌体施工与烟道、风管安 装的先后； 4）砌筑施工与安装管道及二 次埋管的先后等。
3. 明确导墙二次收面要求及 成型质量标准。
17
3.1施工过程质量管控要点——平整度、垂直度控制措施 质量篇
示例：
请对以下信息进行说明： 1.明确本项目的砌体平整度、
垂直度控制措施； 例如：
1）砌筑底部不平整石粉找补 以及底部三线实心砖的砌 筑要求；
2）明确墙体砌筑时拉线施工 要求。
18
3.2施工过程质量管控要点—— 砌体灰缝控制措施
请对以下信息进行说明：
1、具体明确不同部位使用材 料，及各种材料的质量要 求，如砖块抗压强度，容 重，壁厚；
2、明确砌筑辅助材料水泥、 砂和外加剂的具体要求及 配合比；
3、明确材料的报验、封样及 复检要求和标准。
12
2.1施工前的准备工作——预制构件
示例：
质量篇
请对以下信息进行说明：
1. 明确预制场地的要求
质量篇
示例：
请对以下信息进行说明：
1. 明确三检制度中各方的具 体工作和责任，以及各方 操作的具体要求（包含检 查内容，完成形式，完成 时间）
2. 编制简单方便的实测上墙 的表格，并交底
29
5.3砌体成型标准及检查——数据上墙
示例：
质量篇
请对以下信息进行说明：
1. 明确质量检查的具体项目 和各项完成的时间，强调 数据的真实性和及时性。
请对以下信息进行说明：
1. 明确内外墙顶砌的方式， 明确收头采用的材料（如 采用三角预制块）；
2. 明确顶砌留置的高度，顶 砌最少停歇的时间；
23
3.7砌体施工——二次结构施工
示例：
质量篇
请对以下信息进行说明： 1、明确现浇过梁、圈梁、构
造柱等二次结构模板原材 料要求，模板加固形式， 强调构造柱的撮箕口留设；
2、明确二次结构钢筋绑扎要 求。
3、明确砼的浇筑振捣和成型 质量要求。
4、明确现浇过梁及构造柱等 的拆模时间；
5、窗台压顶的厚度，伸入墙 体具体要求，内外设置具 体高差，以及成型质量的 标准。
24
3.8.砌体施工——风井的随砌随抹
示例：
质量篇
请对以下信息进行说明：
1. 明确风井随砌随抹的原则 和随砌随抹的质量标准。
目录
质量篇 1.原材料管理制度 2.施工前的准备工作 3.施工过程质量管控要点 4.施工停止点报验制度 5.成型质量标准及检查标准 6.质量管控红线
11
1.原材料的管理制度
质量篇
示例：
空心砖、多孔砖砌筑材料要求
《烧结空心砖和空心砌块》（GB13545—2003） 4.3.1 抗压强度分为MU10.0、MU7.5、MU5.0、MU3.5、 MU2.5 4.3.2 体积密度分为800级、900级、1000级、1100级 — 重庆常用烧结页岩空心砖、多孔砖尺寸、体积密度/强度 200厚墙体使用烧结页岩空心砖（12孔）外形尺寸： 200mm×190mm×115mm 体积密度800级/MU2.5、 900级/MU3.5、 1000级 /MU3.5 100厚墙体使用烧结页岩空心砖（12孔）外形尺寸： 240mm×190mm×100mm 体积密度800级/MU2.5 普通烧结页岩配砖外形尺寸：100mm×95mm×53mm 体积密度1400级/MU10
请对以下信息进行说明：
1. 列出砌体施工相关的设计 规范、施工规范、检测规 范（包括国家规范、文件 和地方性文件）；
《砌体工程施工质量验收规范》（GB50203—2002）
《烧结页岩多孔砖和空心砖砌体结构技术规程》 （DBJ50—037—2004）
2. 对规范条文中的关键条款 解释说明；
《砼结构工程施工质量验收规范》（GB50204—2002）
2. 明确墙拉筋水平设置间距， 按规范要求不同墙厚设置 的根数；
3. 强调在大面积砌筑前必须 对墙拉筋进行拉拔实验
16
2.5施工前的准备工作——导墙施工
示例：
质量篇
请对以下信息进行说明： 1. 明确导墙施工的清理及凿
毛标准；
2. 明确导墙模板的加固方式 （如导墙需使用木夹具， 砼内撑，严禁使用穿墙对 拉螺杆）；
2）当两者出现矛盾时，尽量 避免调整合同附图，通过 核定洽商，变更可以对固 化图进行调整。
5
2.2砌体固化图——基本要求
技术篇
