监控系统构成及接线方式

监控的安装方法与接线
监控系统的安装方法及接线如下：
一、安装方法：
1. 确定监控系统的布放位置：根据实际需要，确定监控摄像头应布放的位置，如室内外墙角、天花板、走廊等。

2. 安装支架：根据监控摄像头的类型选择相应的支架。

将支架固定在墙壁或天花板上，以确保摄像头的稳固安装。

3. 安装摄像头：将摄像头固定在支架上，并进行调整，确保摄像头的拍摄角度符合实际需要。

4. 接通电源：连接摄像头的电源线到电源插座，确保摄像头能正常供电。

5. 配置设备：连接监控摄像头与监控设备，如硬盘录像机（DVR）或网络视频录像机（NVR），并进行相应的配置工作，如IP地址设置、录像时间设置等。

二、接线方法：
1. 视频信号接线：根据监控系统的类型，有两种主要的视频信号接线方式，即模拟信号接线和数字信号接线。

- 模拟信号接线：使用BNC头的同轴电缆将摄像头的视频输出端与DVR或显示器的视频输入端相连。

- 数字信号接线：使用网线将IP摄像头的视频输出端与网络交换机或路由器连接，以实现数据传输。

2. 电源接线：将摄像头的电源线与电源适配器相连，然后将电源适配器插入电
源插座。

3. 数据传输接线：如果使用的是网络摄像头，需要将其与交换机或路由器通过网线连接，建立数据传输通道。

4. 音频接线（可选）：某些监控摄像头具有音频输入功能，可以通过连接麦克风与摄像头的音频输入端，实现音频监控功能。

需要注意的是，安装监控系统时，应遵守相关法律法规，确保不侵犯他人隐私权，同时应注意摄像头的安全防护，以防止被恶意破坏。

另外，在布放监控摄像头时，应根据实际需求选择适当的数量和位置，以达到最佳的监控效果。

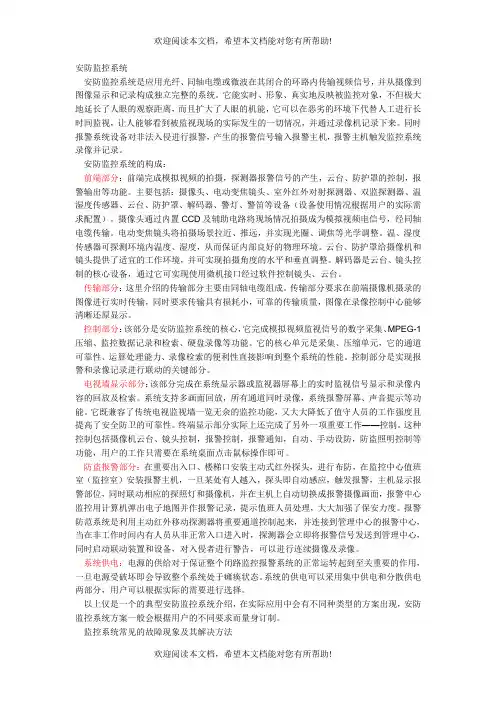

安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。

安防监控系统的构成：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。

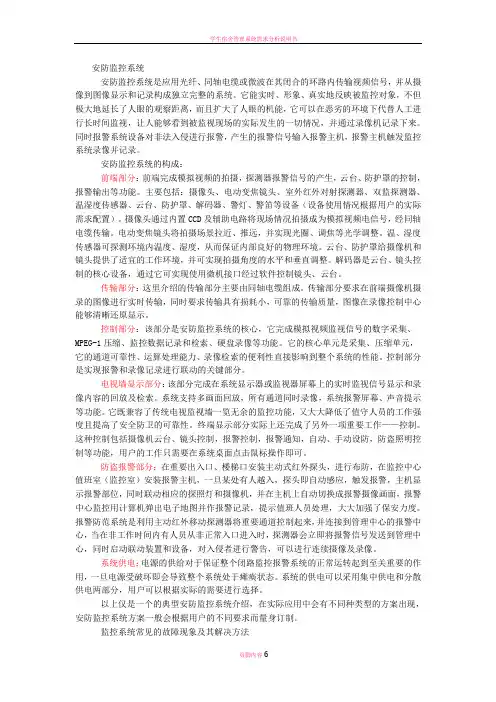

安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。

安防监控系统的构成：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。

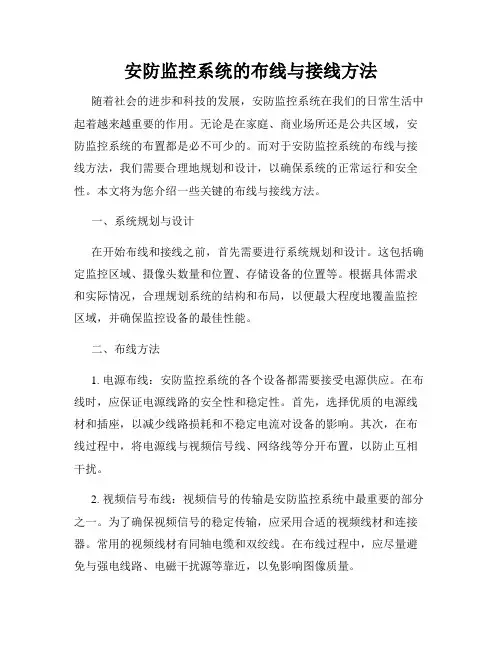

安防监控系统的布线与接线方法随着社会的进步和科技的发展，安防监控系统在我们的日常生活中起着越来越重要的作用。

无论是在家庭、商业场所还是公共区域，安防监控系统的布置都是必不可少的。

而对于安防监控系统的布线与接线方法，我们需要合理地规划和设计，以确保系统的正常运行和安全性。

本文将为您介绍一些关键的布线与接线方法。

一、系统规划与设计在开始布线和接线之前，首先需要进行系统规划和设计。

这包括确定监控区域、摄像头数量和位置、存储设备的位置等。

根据具体需求和实际情况，合理规划系统的结构和布局，以便最大程度地覆盖监控区域，并确保监控设备的最佳性能。

二、布线方法1. 电源布线：安防监控系统的各个设备都需要接受电源供应。

在布线时，应保证电源线路的安全性和稳定性。

首先，选择优质的电源线材和插座，以减少线路损耗和不稳定电流对设备的影响。

其次，在布线过程中，将电源线与视频信号线、网络线等分开布置，以防止互相干扰。

2. 视频信号布线：视频信号的传输是安防监控系统中最重要的部分之一。

为了确保视频信号的稳定传输，应采用合适的视频线材和连接器。

常用的视频线材有同轴电缆和双绞线。

在布线过程中，应尽量避免与强电线路、电磁干扰源等靠近，以免影响图像质量。

3. 网络布线：随着网络技术的不断发展，越来越多的安防监控系统采用网络传输方式。

在布线时，应注意使用高质量的网络线材和连接器，并遵循网络布线的规范和标准。

根据实际需求，可以选择使用非屏蔽双绞线（UTP）或屏蔽双绞线（STP），同时合理规划网络设备的位置和布线路径。

4. 控制信号布线：安防监控系统中的控制信号主要用于摄像机的云台控制、镜头的调焦和变焦等操作。

在布线时，应选择适合的控制信号线材，并避免与电源线、高压线路等混合布线，以减少干扰和故障的发生。

三、接线方法1. 电源接线：在进行电源接线时，应按照设备的规格和说明书进行连接。

通常情况下，使用插头和插座进行连接更为方便和灵活。

在接线过程中，应注意接线端子的正确性和紧固性，以确保电源的正常供电和设备的稳定工作。

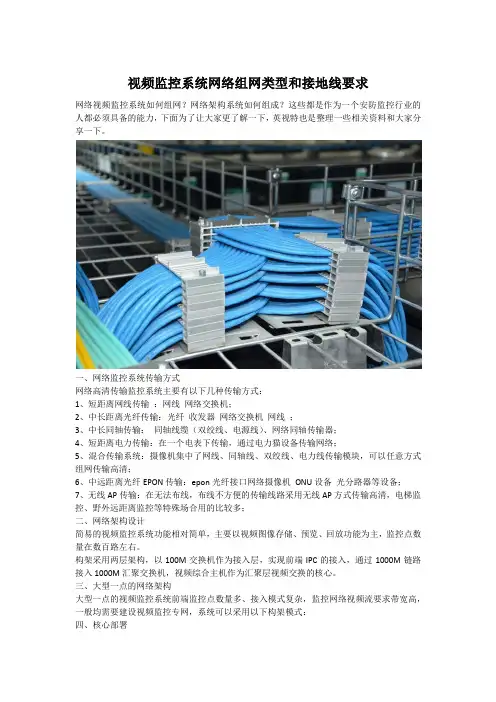

视频监控系统网络组网类型和接地线要求网络视频监控系统如何组网？网络架构系统如何组成？这些都是作为一个安防监控行业的人都必须具备的能力，下面为了让大家更了解一下，英视特也是整理一些相关资料和大家分享一下。

一、网络监控系统传输方式网络高清传输监控系统主要有以下几种传输方式：1、短距离网线传输：网线网络交换机；2、中长距离光纤传输：光纤收发器网络交换机网线；3、中长同轴传输：同轴线缆（双绞线、电源线）、网络同轴传输器；4、短距离电力传输：在一个电表下传输，通过电力猫设备传输网络；5、混合传输系统：摄像机集中了网线、同轴线、双绞线、电力线传输模块，可以任意方式组网传输高清；6、中远距离光纤EPON传输：epon光纤接口网络摄像机ONU设备光分路器等设备；7、无线AP传输：在无法布线，布线不方便的传输线路采用无线AP方式传输高清，电梯监控、野外远距离监控等特殊场合用的比较多；二、网络架构设计简易的视频监控系统功能相对简单，主要以视频图像存储、预览、回放功能为主，监控点数量在数百路左右。

构架采用两层架构，以100M交换机作为接入层，实现前端IPC的接入，通过1000M链路接入1000M汇聚交换机，视频综合主机作为汇聚层视频交换的核心。

三、大型一点的网络架构大型一点的视频监控系统前端监控点数量多、接入模式复杂，监控网络视频流要求带宽高，一般均需要建设视频监控专网，系统可以采用以下构架模式：四、核心部署核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要，并确保网络核心的稳定性和可靠性。

五、功能分区视频监控系统网络设备众多，根据视频和数据业务的特点，对网络设备进行分区接入和管理，可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等，各功能区域的交换机通过千兆或万兆接口接入核心交换机。

六、网络安全视频监控系统应组件视频监控专网，专网与其他业务网络和互联网之间进行安全隔离，可采用防火墙、视频隔离网闸等网络安全设备，对来自外部网络的病毒、非法入侵行为进行防御。

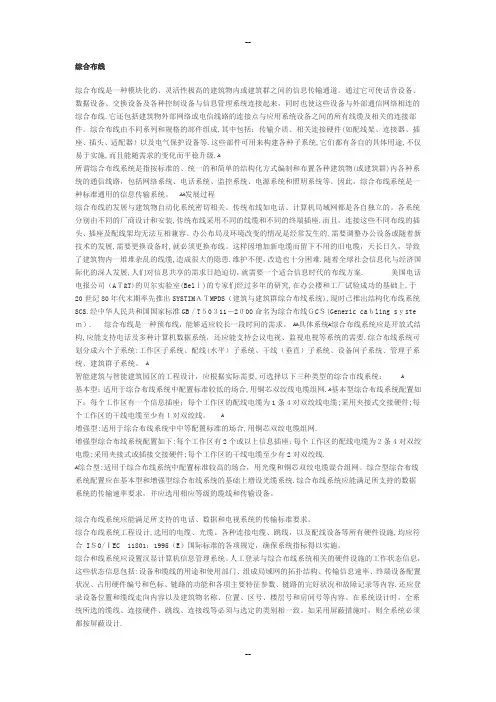

综合布线综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线.它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器）以及电气保护设备等.这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级.ﻫ所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。

因此，综合布线系统是一种标准通用的信息传输系统。

ﻫﻫ发展过程综合布线的发展与建筑物自动化系统密切相关。

传统布线如电话、计算机局域网都是各自独立的。

各系统分别由不同的厂商设计和安装,传统布线采用不同的线缆和不同的终端插座.而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。

办公布局及环境改变的情况是经常发生的,需要调整办公设备或随着新技术的发展,需要更换设备时,就必须更换布线。

这样因增加新电缆而留下不用的旧电缆，天长日久，导致了建筑物内一堆堆杂乱的线缆,造成很大的隐患.维护不便，改造也十分困难.随着全球社会信息化与经济国际化的深人发展,人们对信息共享的需求日趋迫切，就需要一个适合信息时代的布线方案. 美国电话电报公司（AＴ&T)的贝尔实验室(Belｌ)的专家们经过多年的研究,在办公楼和工厂试验成功的基础上,于20世纪80年代末期率先推出SYSTIMＡＴMPDS（建筑与建筑群综合布线系统),现时已推出结构化布线系统SCS.经中华人民共和国国家标准GB／T５0３11－2０00命名为综合布线ＧCＳ(Generic caｂling sｙste ｍ）. 综合布线是一种预布线，能够适应较长一段时间的需求。

2023-11-07CATALOGUE 目录•监控系统概述•监控系统硬件构成•监控系统软件构成•监控系统接线方式•监控系统应用场景与案例介绍01监控系统概述监控系统的定义与作用监控系统的定义监控系统是一种用于监视、记录和报警的综合性系统，它利用各种传感器、摄像机、报警器等设备，实现对目标区域的实时监控、数据采集和存储，以达到安全防范、科学管理和辅助决策的目的。

监控系统的作用监控系统在各行各业中发挥着重要的作用，如安全防范、质量监控、生产管理、智能家居等。

它可以帮助人们及时发现异常情况，防范盗窃、破坏和事故的发生，提高生产效率和管理水平，同时也可以为事后调查提供有力的证据和线索。

监控系统的组成部分包括各种传感器、摄像机、报警器等，用于采集监控区域的图像、声音、数据等信息。

前端设备包括同轴电缆、光纤、双绞线、无线传输等设备，用于将前端设备采集的数据传输到监控中心。

数据传输设备包括监控主机、显示器、硬盘录像机、矩阵等设备，用于接收、处理和显示前端设备采集的数据，以及报警信号等。

监控中心设备包括操作系统、数据库、监控软件等，用于实现监控系统的各项功能，如视频监控、数据存储、报警处理等。

软件系统02监控系统硬件构成适用于室外环境，通常需要安装支架，如需吊装则需考虑加装防护罩。

枪机/半球机球机/云台摄像机网络摄像机适用于室外环境，可360°旋转，具备变焦、自动巡航等功能。

适用于室内环境，可通过网线或无线网络传输视频信号。

03摄像头0201适用于短距离传输，如CCTV监控系统。

传输设备同轴电缆适用于长距离传输，如网络监控系统。

光纤适用于短距离传输，如以太网监控系统。

双绞线/网线数字视频录像机，将模拟视频信号转换为数字信号并存储在硬盘上。

DVR/NVR网络摄像机，将视频信号压缩编码后通过IP网络传输并存储在服务器或硬盘上。

IPCAM存储设备用于显示摄像机的视频信号。

监视器用于显示多个摄像机的视频信号。

一、典型的电视监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制设备和分控制设备。

前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。

如图1-1所示，电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。

在每一部分中，又含有更加具体的设备或部件。

1. 1主要设备1. 1. 1 摄像部分摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。

它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。

有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚；有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。

总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。

由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。

因此，摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。

从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出）信号信噪比的情况。

所以，认真选择和处理摄像部分是至关重要的。

如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。

除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。

安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。

安防监控系统的构成：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。
