高炉鼓风机计算机监控系统的设计与实现

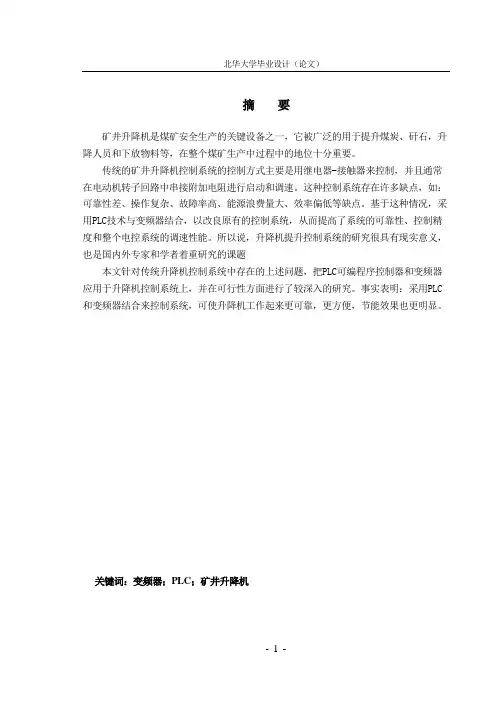

摘要矿井升降机是煤矿安全生产的关键设备之一，它被广泛的用于提升煤炭、矸石，升降人员和下放物料等，在整个煤矿生产中过程中的地位十分重要。

传统的矿井升降机控制系统的控制方式主要是用继电器-接触器来控制，并且通常在电动机转子回路中串接附加电阻进行启动和调速。

这种控制系统存在许多缺点，如：可靠性差、操作复杂、故障率高、能源浪费量大、效率偏低等缺点。

基于这种情况，采用PLC技术与变频器结合，以改良原有的控制系统，从而提高了系统的可靠性、控制精度和整个电控系统的调速性能。

所以说，升降机提升控制系统的研究很具有现实意义，也是国内外专家和学者着重研究的课题本文针对传统升降机控制系统中存在的上述问题，把PLC可编程序控制器和变频器应用于升降机控制系统上，并在可行性方面进行了较深入的研究。

事实表明：采用PLC 和变频器结合来控制系统，可使升降机工作起来更可靠，更方便，节能效果也更明显。

关键词：变频器；PLC；矿井升降机AbstractThe shaft hoist is the foremost equipment of mines，it is widely used to transport the materials，staff and equipment.The traditional shaft hoist control system is always controlled by the relay-contactor，andadopts the methods of connect series additional resistant in rotors winding loop to start and adjust speed. The system has many disadvantages such as bad reliability，complicated operation，high fault rate，large energy –wasting and low efficiency. According to this kind ofcondition, we adopt PLC and Transducer to reform for original control system, so as to raise the safety, reliability, control precision and speed regulation performance of the whole electric controlled system. So，carrying on the research on the shaft hoist control system has realistic meanings，and it is a subject for research by relevant experts and scholars，both at home and abroad.To these questions existing in the shaft hoist contro1 system，the paper applied PLC(Programmable Logic Controller)and frequency converter to the system and carried on deeper research in feasibility. The fact indicates，adopting control system，the shaft hoist works reliably，easy to use，energy-saving well，and have dynamical shown function.Key Words：Frequency conversion；PLC；mine hoist目录摘要 (1)Abstract (2)引言 (3)1 绪论 (4)1.1 鼓风机的简介及其发展情况 (4)1.1.1 鼓风机的定义 (4)1.1.2 离心式鼓风机的工作原理 (4)1.1.3 鼓风机的由来与发展 (4)1.1.4 鼓风机的国内外发展情况 (5)1.2 可编程控制器 (6)1.2.1 可编程控制器的产生 (6)1.2.2 PLC的定义及工作原理 (7)1.2.3 PLC的功能与特点 (8)1.2.4 PLC的发展历史、现状及其趋势 (10)2 鼓风机监控系统总体方案的设计 (12)2.1 鼓风机的工艺流程 (12)2.1.1 鼓风机控制系统的总体要求 (13)2.1.2 鼓风机控制系统的功能 (14)2.2 变频器的选型 (14)2.2.1变频器简介 (14)2.2.2变频器调速原理 (15)2.2.3变频器的选择 (16)2.2.4 MM420变频器端子介绍 (17)2.2.5鼓风机变频调速的特点 (17)2.3 鼓风机监控系统总体方案设计 (18)3 基于PLC的大型鼓风机的监控系统的硬件设计 (18)3.1 PLC的选型 (18)3.1.1 PLC选型的要求 (18)3.1.2 西门子S7-300PLC简介 (20)3.2 PLC容量估算 (23)3.2.1 I/O点数的估算 (23)3.2.2 PLC存储器容量估算 (23)3.2.3 I/O模块的选择 (23)3.3 PLC外部接线图及I/O分配表 (25)3.3.1 分配输入/输出点 (25)3.3.2 PLC外部接线图 (25)3.4 鼓风机监控系统的硬件设计 (26)4 基于PLC的大型鼓风机的监控系统的软件设计 (28)4.1 PLC程序设计流程图 (28)4.2 PLC的监控系统程序设计 (29)4.2.1 S7-300 PLC通讯功能 (29)4.2.2 PLC的程序设计 (29)4.3 触摸屏程序设计 (37)4.3.1 触摸屏简介 (37)4.3.2 触摸屏的工作原理及特性 (38)4.3.3 触摸屏的程序设计 (39)4.3.4鼓风机监控系统的触摸屏仿真界面 (40)结论 (43)参考文献 (44)致谢 (45)引言随着我国经济的快速发展，以微处理器为核心的微电子技术、计算机技术和自动控制技术也得到了迅速的发展。

炼铁高炉电子鼓风控制与优化1. 背景炼铁高炉是现代钢铁生产中不可缺少的核心设备，其主要作用是通过高温还原反应将铁矿石转化为铁水在这个过程中，鼓风是高炉操作的关键环节，它影响着高炉的燃烧效率、热平衡和铁水质量随着工业自动化技术的不断发展，电子鼓风控制技术在高炉操作中的应用越来越广泛，这使得高炉操作的自动化和智能化水平得到了显著提高本文将详细探讨炼铁高炉电子鼓风控制与优化的相关技术2. 电子鼓风控制原理电子鼓风控制技术是基于计算机控制和高炉工艺要求的其主要原理是通过传感器实时监测高炉的各项参数，如炉温、压力、风量等，然后将这些数据传输到计算机控制系统进行处理计算机控制系统根据高炉的运行状态和预设的工艺参数，通过相应的控制算法计算出最佳的风量，并调节鼓风机的风量输出，以实现对高炉的精准控制3. 电子鼓风控制的关键技术电子鼓风控制的关键技术主要包括传感器技术、计算机控制技术和控制算法3.1 传感器技术在高炉操作过程中，需要实时监测的参数有很多，如炉温、压力、风量等这些参数的准确测量是实现电子鼓风控制的基础现代高炉操作中，通常采用高温热电偶、压力传感器、流量传感器等先进传感器来实现对这些参数的实时监测3.2 计算机控制技术计算机控制技术是实现电子鼓风控制的核心它主要包括数据采集、处理和控制指令的生成计算机控制系统需要实时采集高炉的各项参数，并进行处理，以实现对鼓风机的精准控制同时，计算机控制系统还需要根据高炉的运行状态和预设的工艺参数，生成相应的控制指令，以调节鼓风机的风量输出3.3 控制算法控制算法是实现电子鼓风控制的关键它主要包括PID控制算法、模糊控制算法、神经网络控制算法等这些控制算法可以根据高炉的运行状态和预设的工艺参数，计算出最佳的风量，并调节鼓风机的风量输出，以实现对高炉的精准控制4. 电子鼓风优化的意义电子鼓风控制与优化技术的应用，对于提高高炉的操作效率和铁水质量具有重要意义首先，它可以实现对高炉的精准控制，提高高炉的操作稳定性和燃烧效率；其次，它可以实时调节鼓风机的风量输出，以适应高炉的实时需求，提高能源利用效率；最后，它可以提高高炉的操作自动化和智能化水平，减轻操作人员的工作负担，提高操作安全性5. 结论炼铁高炉电子鼓风控制与优化技术是高炉操作领域的一项重要技术通过对高炉实时监测和计算机控制，可以实现对鼓风机的精准控制，提高高炉的操作效率和铁水质量随着工业自动化技术的不断发展，电子鼓风控制与优化技术在高炉操作中的应用将会越来越广泛（以上内容为整篇文章的相关左右）6. 电子鼓风控制系统的实现为了实现电子鼓风控制，需要构建一套完整的控制系统该系统主要包括硬件和软件两部分6.1 硬件系统硬件系统主要包括传感器、鼓风机、计算机控制系统等传感器用于实时监测高炉的各项参数，如炉温、压力、风量等鼓风机是实现鼓风的关键设备，其风量输出需要根据高炉的实时需求进行调节计算机控制系统是整个电子鼓风控制系统的核心，它负责数据采集、处理和控制指令的生成6.2 软件系统软件系统主要包括数据采集软件、控制软件和人机界面软件数据采集软件负责实时采集传感器数据，并传输给控制软件控制软件根据高炉的运行状态和预设的工艺参数，通过相应的控制算法计算出最佳的风量，并生成控制指令人机界面软件则提供了操作人员与电子鼓风控制系统交互的界面，方便操作人员实时监测高炉的运行状态，并进行相应的操作7. 电子鼓风控制的应用实例电子鼓风控制技术已经在我国许多钢铁企业的炼铁高炉操作中得到了广泛应用例如，某钢铁企业在引入电子鼓风控制技术后，高炉的操作效率得到了显著提高，铁水质量也得到了明显改善实践证明，电子鼓风控制技术在高炉操作中具有广阔的应用前景8. 电子鼓风控制与优化的挑战与发展趋势尽管电子鼓风控制技术在高炉操作中取得了显著的成果，但在实际应用过程中仍面临一些挑战首先，高炉操作的复杂性使得控制算法的选取和优化成为一个难题其次，传感器和鼓风机的性能限制了电子鼓风控制系统的精确度此外，高炉操作的实时性要求电子鼓风控制系统具有很高的响应速度为了解决这些挑战，未来的电子鼓风控制与优化技术将朝着以下几个方向发展：一是开发更加先进的控制算法，以适应高炉操作的复杂性；二是提高传感器和鼓风机的性能，以提高电子鼓风控制系统的精确度；三是研究新的电子鼓风控制技术，以提高系统的响应速度9. 结论炼铁高炉电子鼓风控制与优化技术是提高高炉操作效率和铁水质量的重要手段通过对高炉实时监测和计算机控制，可以实现对鼓风机的精准控制，提高高炉的操作稳定性和燃烧效率虽然目前电子鼓风控制技术在高炉操作中仍面临一些挑战，但随着工业自动化技术的不断发展，相信这些问题将得到逐步解决，电子鼓风控制与优化技术在高炉操作中的应用将会越来越广泛（以上内容为整篇文章，大约占整篇文章的30%左右）10. 电子鼓风控制的技术发展随着和大数据技术的发展，电子鼓风控制技术也在不断地进步通过引入技术，可以实现对高炉操作的智能化控制例如，通过机器学习算法，可以自动优化控制参数，提高电子鼓风控制系统的精确度和稳定性此外，大数据技术也可以应用于电子鼓风控制领域，通过分析历史操作数据，可以发现高炉操作中的潜在问题和优化方案，进一步提高高炉的操作效率11. 电子鼓风控制的环境影响电子鼓风控制技术在高炉操作中的应用，不仅提高了操作效率和铁水质量，也具有显著的环境效益通过精确控制鼓风机的风量，可以减少炉内的煤气排放，降低环境污染同时，电子鼓风控制技术还可以优化燃料的使用，减少能源消耗，有助于实现绿色炼铁12. 电子鼓风控制的的经济效益电子鼓风控制技术在高炉操作中的应用，可以显著提高生产效率，降低生产成本通过精确控制鼓风机的风量，可以实现对炉温、压力等参数的精确控制，提高铁水质量，减少废品率此外，电子鼓风控制技术还可以降低燃料消耗和维护成本，进一步提高高炉的经济效益13. 结论炼铁高炉电子鼓风控制与优化技术是高炉操作领域的一项重要技术通过对高炉实时监测和计算机控制，可以实现对鼓风机的精准控制，提高高炉的操作效率和铁水质量同时，电子鼓风控制技术也具有显著的环境效益和经济效益随着和大数据技术的发展，相信电子鼓风控制技术在高炉操作中的应用将会越来越广泛（以上内容为整篇文章，占整篇文章的剩余部分）。

高炉自动化控制系统的设计与实现近年来，随着科技的进步和工业自动化的推进，高炉自动化控制系统得到了越来越广泛的应用。

高炉作为传统制铁工业的核心设备，其生产效率和产品质量直接影响着制铁行业的发展。

因此，为了实现高炉生产的自动化、智能化和高效化，需采用一系列先进的自动化控制技术，对高炉进行全方位控制和监测，从而保证高炉生产的稳定性、安全性和经济性，在提升生产质量和效益的同时降低生产成本。

一、高炉自动化控制系统概述高炉自动化控制系统是指采用计算机等现代化信息技术手段，对高炉全过程进行自动化控制和监测的系统，用于实现高炉生产过程中的数据采集、处理、分析和反馈。

其主要包括硬件设备和软件系统两个方面。

硬件设备包括各种传感器、执行器和可编程控制器等；软件系统则涉及到数据采集、处理与分析，控制命令的下达和反馈等一系列程序。

二、高炉自动化控制系统设计原则高炉自动化控制系统的设计需要符合以下原则：1.稳定性原则：保证高炉生产的稳定性和安全性。

2.高效性原则：提高生产效率，降低生产成本。

3.可靠性原则：保证自动化控制系统的可靠性和稳定性，减少故障率。

4.智能化原则：采用人工智能技术，实现自动化控制系统的智能化和自适应性。

5.可扩展性原则：考虑自动化控制系统的可扩展性，方便未来的升级和改造。

三、高炉自动化控制系统设计内容高炉自动化控制系统设计内容主要包括以下几方面：1.数据采集和处理：采用各类传感器对高炉运行参数进行实时采集，对采集到的数据进行预处理、计算和分析，并将处理后的结果反馈到自动化控制器中，从而实现对高炉全过程的监测和控制。

2.控制命令下达：将处理后的数据转化为控制命令，下达给各电气控制器和执行器，实现对高炉生产的自动化控制。

3.控制系统反馈：控制系统反馈是指将高炉生产过程中产生的各种控制参数作为输入信号反馈给控制系统，通过控制系统中的处理程序对各类参数进行分析，从而实现对高炉全过程的控制和监测。

4.自适应控制：采用自适应控制算法，根据实时采集到的高炉运行数据和自身学习能力，不断调整自动化控制系统的控制策略，以实现最优控制。

高炉鼓风机自动控制系统[摘要]简要介绍了鼓风机自动控制的应用，经典控制方法与程序设计相结合，提高控制的可靠性。

[关键词]喘振自动控制调节高炉鼓风机在炼铁生产中是一重要的子系统，该系统控制的好坏直接影响到送风的质量，从而关系到高炉生铁的产量和能耗。

一、系统介绍及主要设计参数武钢7#高炉鼓风机设计使用的是MAN TURBO公司的A V90-15机组。

该机组由10KV ABB同步电机通过增速齿轮箱带动轴流鼓风机。

该机组还有如下的辅助系统：润滑油和控制油单元，动力油单元，顶轴单元，盘车单元，进气过滤器单元等。

主要设计参数如表1-1：二、自动控制系统构成TURBOLOG DSP BASIC/4为主控制器站，采集处理所有I/O信号。

TURBOLOG PROTECT中的COMPACT/M3为冗余喘振监测（逆流保护）系统，并带有VOTER CARD REL2002（紧急停机保护选择系统）和喘振计数器，使用TURWIN可进行编程和强制调试。

TURBOLOG DSP PROVISET为支持人机界面的计算机系统，提供实时监控、趋势记录、通讯功能。

风机监控系统使用BENTLY NEV ADA 3600 。

建有一个操作站和一个工程师站。

三、系统控制功能及原理整个机组的控制系统有以下几大部分：连续控制、逻辑控制及操作监视管理等。

连续控制功能有送风流量/压力调节系统、风机防喘振调节系统。

逻辑控制系统有机组启动步骤联锁系统、逆流保护系统、重故障紧急停机联锁系统、供辅设施控制系统、送风与拨风控制系统等。

整个机组的起停运行使用的是顺控程序，程序方框图如图3-1：（一）重故障紧急停机联锁控制为保障机组的安全运行，设有相应的停机联锁保护，如果满足其中一个条件，就要进行联锁保护停机。

这些条件为：（1）按下急停按钮，（2）风机轴位移过大（+/-0.6MM），（3）持续逆流，（4）润滑油压力过低（低于0.8bar），（5）主电机跳闸。

（二）防喘振控制1．控制原理轴流风机运行在不同的风压时，都有严格的吸入风量限制范围，低于该限则发生喘振。
