高频功率放大器(8)

高频功率放大器的工作原理高频功率放大器是一种电子器件，主要用于放大高频信号，并将其输出到负载上。

其工作原理基于电子管或晶体管的放大作用，在输入的高频信号上增加电压，从而实现信号放大的目的。

高频功率放大器广泛应用于无线电通信、雷达、卫星通信等领域。

最常用的高频功率放大器是基于晶体管的，其内部结构由多个不同功能的电路组成。

其中，收发信道通过变压器进行隔离，从而实现信号的单向传输。

在信号放大方面，晶体管的三个引脚分别为基极、集电极和发射极。

输入信号通过基极进入晶体管，集电极则是放大后的信号输出。

发射极则是提供功率的地方，通常在晶体管的大功率管中被找到。

高频功率放大器通常需要很高的驱动电压，它可以由直流电源提供。

晶体管的放大过程是通过电荷扩散和电场漂移来完成的。

在多数晶体管中，材料内部的电子浓度是不均匀的，因此电子在晶体中移动时会发生扩散。

此外，由于电场的存在，电子也会沿着电场方向移动，从而形成漂移的过程。

这两种运动将使得电子的浓度差异减小，最终导致电流被放大。

需要注意的是，在高频电路中，信号通常在不同的电阻、电容和电感之间进行传输，因此高频功率放大器要求不仅具有高放大倍数、低噪声等特点，还需要适应各种不同的阻抗，防止信号反射和损耗。

为了保证高频信号的传输质量，高频功率放大器通常采用多级级联的方式，以达到更高的放大倍数和更佳的工作效率。

总之，高频功率放大器是电子工程领域中极为重要的技术，其工作原理基于电子器件的放大作用。

通过不同级联和高数据速率的设计，高频功率放大器可以实现高精度的信号传输和处理，对无线电通讯、雷达、卫星通讯等领域具有举足轻重的作用。

高频功率放大器的原理
高频功率放大器是一种电子器件，用于放大高频信号的功率。

它的工作原理基于晶体管的放大特性和放大原理。

晶体管是一种半导体器件，具有放大信号的能力。

高频功率放大器中通常采用的晶体管是场效应管（FET）或双极性晶体管（BJT）。

这些晶体管具有不同的构造和工作方式，但都可以用于高频功率放大器的设计。

在高频功率放大器中，输入信号被放大器的输入电路接收。

输入电路通常包括一个匹配网络，以确保输入信号能够有效传递到晶体管。

接下来，输入信号被传输到晶体管的控制电极，如场效应管的栅极或双极性晶体管的基极。

当输入信号到达控制电极时，晶体管的工作会受到控制，从而导致电流或电压的变化。

这个变化会在晶体管中产生一个放大的输出信号。

输出信号可以通过一个匹配网络传递到负载电阻或其他外部电路中。

为了实现高频功率放大，放大器中的晶体管需要满足一些特殊要求。

首先，晶体管需要具有高增益和宽带宽，以确保放大器在高频范围内能够有效工作。

其次，晶体管需要具有较低的噪声系数，以避免在放大过程中引入额外的噪声。

除了晶体管，高频功率放大器中还包括其他组件，如电容器、电感器和电阻器等。

这些组件用于构建输入和输出匹配网络、稳定电路工作和控制电流等。

总之，高频功率放大器通过晶体管的放大特性实现对高频信号的功率放大。

它在通信、雷达、无线电和广播等领域有着广泛的应用。

1.原理说明利用选频网络作为负载回路的功率放大器称为谐振功率放大器。

它是无线电发射机中的重要组成部件。

根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。

电流导通角θ愈小放大器的效率η愈高。

如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。

甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。

丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。

高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

高频功放的主要技术指标1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。

根据能量守衡定理：1o C P P P =+直流功率： 输出交流功率：2211111222c c c c L L U P U I I R R =⋅== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。

1.1.2 放大器的集电极效率1101122c c o CC c U I P P U I ηξγ⋅===⋅ 其中集电极电压利用系数：1c c L CC CCU I RU U ξ== 0o c CCP I U =⋅波形系数：1100()()c c I I αθγαθ==为通角 的函数； 越小γ越大。

1.1.3 谐振功率放大器临界状态的计算临界状态下，若已知电源电压Ucc ，BB U 三极管的参数C g ，'U BB ，设电压利用系数为 ξ，集电极的导通角为θ。

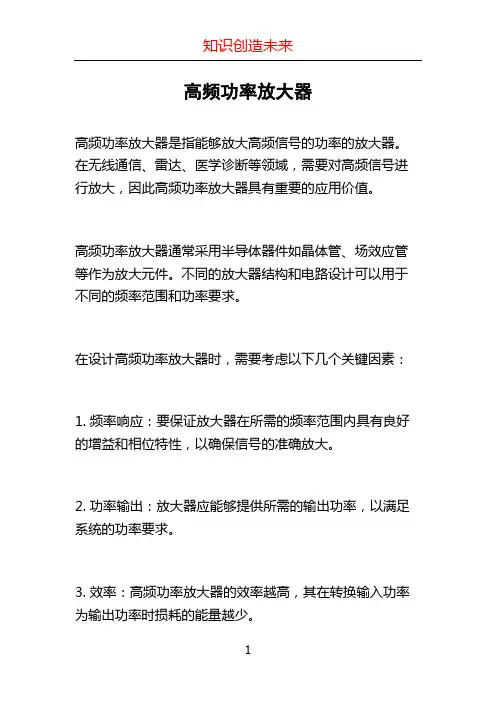

高频功率放大器
高频功率放大器是指能够放大高频信号的功率的放大器。

在无线通信、雷达、医学诊断等领域，需要对高频信号进行放大，因此高频功率放大器具有重要的应用价值。

高频功率放大器通常采用半导体器件如晶体管、场效应管等作为放大元件。

不同的放大器结构和电路设计可以用于不同的频率范围和功率要求。

在设计高频功率放大器时，需要考虑以下几个关键因素：
1. 频率响应：要保证放大器在所需的频率范围内具有良好的增益和相位特性，以确保信号的准确放大。

2. 功率输出：放大器应能够提供所需的输出功率，以满足系统的功率要求。

3. 效率：高频功率放大器的效率越高，其在转换输入功率为输出功率时损耗的能量越少。

4. 线性度：在大功率输出时，要保持放大器的线性度，以避免失真和干扰。

5. 稳定性：放大器应具有良好的稳定性，以避免产生震荡或变换输出。

6. 抗干扰性：高频功率放大器应能够抵抗外部干扰，保持信号的纯净性。

高频功率放大器在无线通信系统中扮演着重要的角色，能够增强信号传输的距离和可靠性，提高信号的质量和覆盖范围。

1.调谐功率放大器知识简介在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。

为了获得足够大的高频输出功率，必须采用高频功率放大器。

高频功率放大器是无线电发射没备的重要组成部分。

在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，因此在它后面要经过一系列的放大，如缓冲级、中间放大级、末级功率放大级等，获得足够的高频功率后，才能输送到天线上辐射出去。

这里提到的放大级都属于高频功率放大器的范畴。

实际上高频功率放大器不仅仅应用于各种类型的发射机中，而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。

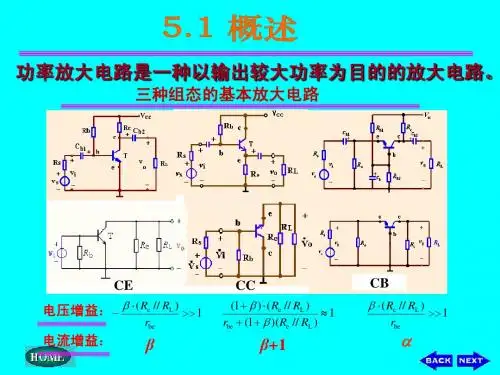

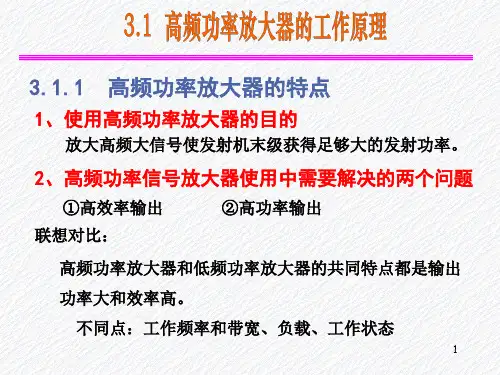

高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。

低频功率放大器的工作频率低，但相对频带宽度却很宽。

例如，自20 至20000 Hz，高低频率之比达1000 倍。

因此它们都是采用无调谐负载，如电阻、变压器等。

高频功率放大器的工作频率高（由几百kHz 一直到几百、几千甚至几万MHz），但相对频带很窄。

例如，调幅广播电台（535 －1605 kHz 的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。

中心频率越高，则相对频宽越小。

因此，高频功率放大器一般都采用选频网络作为负载回路。

由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
