3543-G502交流电动机试验记录
- 格式:doc
- 大小:53.00 KB
- 文档页数:2
工程质量控制点等级划分表电气工程第 1 页第 2 页第 3 页第 4 页第 5 页第 6 页第 7 页第 8 页第 9 页第 10 页第 11 页第 12 页第 13 页第 14 页仪表工程第 15 页第 16 页第 17 页第 18 页第 19 页第 20 页第 21 页第 22 页第 23 页第 24 页注:A级:关键过程或工序质量控制点,由业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。
第 25 页B级:重要过程或工序质量控制点,由监理(EPCM承包商)、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。
C级:一般过程或工序质量控制点,由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。
H点:既质量停检控制点。
表示未经业主专业人员见证或参加检查通过,承包商不得以任何理由进行下步工序。
若因此业主原因造成承包商工期延误或费用增加,承包商有权向业主索赔。
FH点:既首件样板质量停检控制点。
表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时,必须策划首件样板工程,待通过业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测后,后续重复工作方可全面开展。
详见《首件样板施工管理规定》(SHEC-P07-10)。
W点:既质量观察控制点。
表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证,承包商有权继续进行下步工序,业主专业人员事后应对承包商质量检查、检测结果予以认可。
第 26 页。

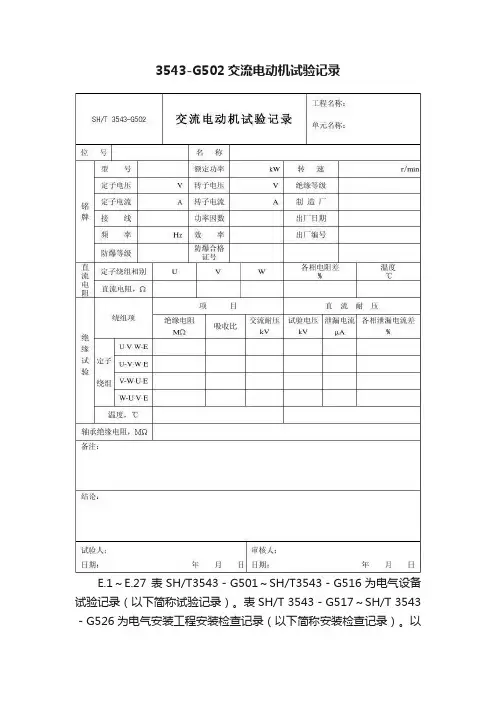

3543-G502交流电动机试验记录
E.1~E.27 表SH/T3543-G501~SH/T3543-G516为电气设备试验记录(以下简称试验记录)。
表SH/T 3543-G517~SH/T 3543-G526为电气安装工程安装检查记录(以下简称安装检查记录)。
以
上表格未包括的安装检查记录和试验记录,分别使用SH/T 3543-G122和SH/T 3543-G123。
试验记录表格中交流耐压持续时间宜为1min,故没有单列耐压时间栏。
如不是1min,应在“备注”中说明。
试验记录表格中未能包含但实际工作中必须试验的项目,填写于备注栏中。
在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格,用以填写表中未列入又需进行检查的项目。
“检查结果”栏符合设计文件和规范要求时填写合格,反之填写不合格,未发生的项目填写“—”,有计量单位的填写实测数据。
部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”;设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。
E.2 SH/T3543-G502“交流电动机试验记录”用于三相交流同步电动机和异步电动机。
对电压1000V以下、容量100KW以下的鼠笼式异步电动机,在SH/T 3503-J502《交流电动机安装检验与空载运行记录》中已包括其试验项目,故不填写此记录。
“名称”栏填写同步电动机、绕线式异步电动机或鼠笼式异步电动机等。
