34、2017广东省广州市中考物理试卷及分析

2017年广州市初中毕业生学业考试物理第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书馆总质量通常不要超过（）A. 9tB. 9kgC. 9gD. 9mg【答案】B【解析】考点：质量估测。

2.如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB，说明音叉振动的（）A.振幅变大B. 振幅变小C. 频率变大D. 频率变小【答案】A【解析】试题分析：响度表示声音的强弱，人们用分贝来表示声音强弱的单位；越大响度与振幅有关，振幅越大，响度越大，故选A。

考点：响度单位。

3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B. 带电棒一定带负电C.两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】考点：验电器的原理同种电荷相互排斥4.图3中的a表示垂直纸面的一根导线，它是闭合回路的一部分。

它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（）【答案】B【解析】试题分析：电磁感应的条件是：闭合电路的一部分导体，在磁场中做切割磁感线运动实验时，电路中产生感应电流。

ACD都能切割磁感线，只有B不能切割磁感线，不能产生感应电流，故选B考点：产生感应电流的条件。

5.电梯匀速上升过程中，电梯的（）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能【答案】A【解析】试题分析：动能与质量和速度有关，质量越大，速度越大，动能越大；重力势能与质量和高度有关，质量厚度越大，重力势能越大。

因为电梯匀速，因此动能不变；又因为上升，所以重力势能增大，机械能是重力势能和动能之和。

因此机械能增大。

故选A。

考点：动能重力势能的影响因素 机械能。

2017年广州市初中毕业生学业考试物理第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书馆总质量通常不要超过（）A. 9tB. 9kgC. 9gD. 9mg2.如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB，说明音叉振动的（）A.振幅变大B. 振幅变小C. 频率变大D. 频率变小3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B. 带电棒一定带负电C.两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷4.图3中的a表示垂直纸面的一根导线，它是闭合回路的一部分。

它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（）5.电梯匀速上升过程中，电梯的（ ）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能6.甲、乙两杯水温度各为004080C C 、，下列说法正确的是（ ） A. 只有加热才能使水升温B. 甲杯中水的内能一定比乙杯中的小C. 乙杯中水的温度降低，水的内能一定减小D. 甲杯中的水分子运动一定比乙杯中的剧烈7.图5中小球相对于水平桌面静止。

小红通过观察，作出如下判断，正确的是（ ）A.窗外另一列车相对她不动，则她坐的车一定是对地静止的B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C.小球突然“自动”向东滚动，则她坐的车一定向西启动D.小球突然“自动”滚动，则她坐的车运动状态一定发生了变化8.图6是标准大气压下，质量为1g 的某液体的体积---温度图，以下说法正确的是（ ）A.04C 时，液体密度最小 B.温度升高，液体密度不变 C. 01C 时液体的体积比05C 时的大 D.由01C 升高到08C ，液体体积一直变大9.甲、乙两物体质量都为1kg ，丙物体质量为2kg ，三个物体温度都升高01C ，吸收热量如图7，以下说法正确的是（ ）A. 乙的比热容与丙的相等B. B.甲的比热容与乙的大C. 甲的温度升高01C ，需吸收2000J 的热量 D. 甲、乙的温度都降低01C ，乙比甲放出的热量多 10.关于图8、9中各物理量的关系有以下的描述（1）1234I I I I === （2）1234U U U U === （3）3124U U U U =≠ （4）1224I I I I =≠ 正确的是（ ）A.（2）、（4）B.（1）、（2）C.（3）、（4）D.（1）、（3）11.蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。

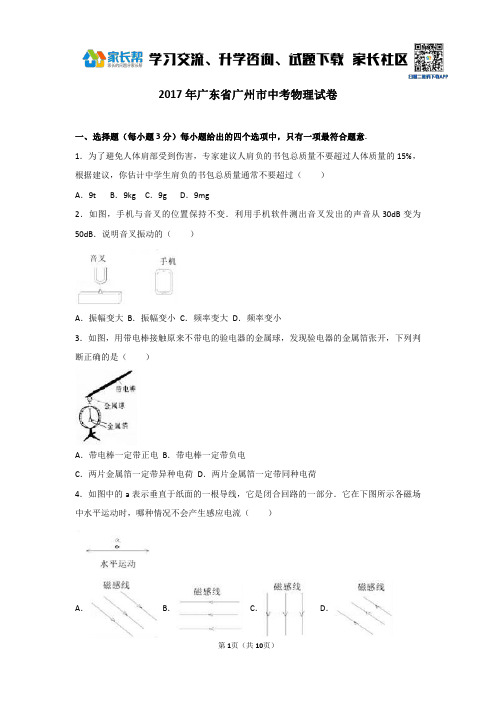

2017年广东省广州市中考物理试卷一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意.1．为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%，根据建议，你估计中学生肩负的书包总质量通常不要超过（）A．9t B．9kg C．9g D．9mg2．如图，手机与音叉的位置保持不变．利用手机软件测出音叉发出的声音从30dB变为50dB．说明音叉振动的（）A．振幅变大B．振幅变小C．频率变大D．频率变小3．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷4．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A．B．C．D．5．电梯匀速上升过程中，电梯的（）A．动能保持不变B．机械能保持不变C．重力势能保持不变D．动能转化为重力势能6．甲、乙两杯水温度各为40℃、80℃，下列说法正确的是（）A．只有加热才能使水升温B．甲杯中水的内能一定比乙杯中的小C．乙杯中水的温度降低，水的内能一定减小D．甲杯中的水分子运动一定比乙杯中的剧烈7．图中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是（）A．窗外另一列车相对她不动，则她坐的车一定是对地静止的B．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C．小球突然“自动”向东滚动，则她坐的车一定向西启动D．小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8．如图是标准大气压下，质量为1g的某液体的体积﹣温度图，以下说法正确的是（）A．4℃时，液体密度最小B．温度升高，液体密度不变C．1℃时液体的体积比5℃时的大D．由1℃升高到8℃，液体体积一直变大9．甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1℃，吸收热量如图，以下说法正确的是（）A．乙的比热容与丙的相等B．甲的比热容比乙的大C．甲的温度升高1℃，需吸收2000J的热量D．甲、乙的温度都降低1℃，乙比甲放出的热量多10．关于图1、2中各物理量的关系有以下的描述（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠U4（4）I1=I2I2≠I4正确的是（）A．（2）（4）B．（1）（2）C．（3）（4）D．（1）（3）11．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是（）A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cm D．透镜的焦距大于20cm12．图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图2）．此过程滑轮组（）A．总功率为F2s B．额外功为F1sC．机械效率为D．额外功为3F2s﹣F1s二、填空作图题（共22分）13．如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A．（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为cm．14．以下是关于相对湿度的资料．①若1m3的空气能容纳水蒸气为8g，而实际容纳了4g，则相对湿度为50%．②相对湿度越大，水蒸发得越慢．如图，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．干、湿球温度计示数差（℃）相对湿度（%）干球温度计示数（℃）12314897969169080711891817220918274（1）图中干球温度计示数为16℃，湿球温度计示数为℃．从表中推算出此时相对湿度是%．（2）根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得的温度的关系．”（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？．15．如图，用测力计拉动木块，使它沿同一水平路面运动．AB段，木块受水平拉力F1作用做匀速直线运动．CD段，改用另一大小不变的水平力F2拉动木块继续运动．两力大小如图．（1）F2为N．（2）若s AB=s CD，AB段F1做的功CD段F2做的功（选填“＞”“=”“＜”）．（3）CD段，木块受到的摩擦力大小为N．16．用力F1把门推开，弹性绳会被拉长，如图，门处于静止状态．（1）画出弹性绳对门的拉力F2的示意图．（2）O为支点，画出F1的力臂．（3）根据杠杆的平衡条件可知F1F2（选填“＞”“=”“＜”）．17．若汽车轮胎上标有“87W”由表1、2可知“87”表示每个轮胎允许承载最大质量为545kg，“W”表示汽车行驶速度不能超过270km/h．表1负荷指数87888990允许承受最大质量（kg）545560580600表2速度级别代号H V W 允许最高速度（km/h）210240270若汽车的轮胎上标有“90V”．查表可知此汽车每个汽车轮胎允许承载最大质量为kg，行驶速度不能超过km/h．18．如图，行驶中的汽车，车窗紧闭，当打开天窗时，天窗外空气流速车内空气的流速，天窗外空气的压强车内空气的压强（选填“＞”“=”“＜”）．所以车内空气被“抽”到车外．19．停在水平地面上的汽车质量为2400kg ，汽车所受重力为N ．轮胎与地面接触面积共为0.12m 2，汽车对地面压强为Pa ．（g=10N/kg ）三、解答题（共23分）解析题应写出必要的文字说明、公式和重要演算步骤，只写出最后答案不能得分。

2017年广州市初中毕业生学业考试物理第一部分（共36分）一选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1. 为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。

根据建议，你估计中学生肩负的书包总质量通常不超过（）A.9tB.9kgC.9gD.9mg2. 如图1，手机与音叉的位置保持不变。

利用手机软件测出音叉发出的声音从30dB变为50dB。

说明音叉振动的（）A.振幅变大B.振幅变小C.频率变大D.频率变小3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B.带电棒一定带负电C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷4. 图3中a表示垂直于纸面的一根导线，它是闭合回路的一部分。

他在图4所示各磁场中水平运动时，哪种情况不会．．产生感应电流（）5. 电梯匀速上升过程中，电梯的（）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能6. 甲、乙两杯水温度各为40°C、80°C。

下列说法正确的是（）A.只有加热才能使水升温B.甲杯中水的内能一定比乙杯中的小C.乙杯中水的温度降低，水的内能一定减小D.甲杯中的水分子运动一定比乙杯中的剧烈7. 图5中小球相对于水平桌面静止。

小红通过观察，作出如下判断，正确的是（）A.窗外另一列车相对她不动，则她坐的车一定是对地静止的B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C.小球突然“自动”向东滚动，则她坐的车一定向西启动D.小球突然“自动”滚动，则她坐的车运动状态一定发生了改变8. 图6是标准大气压下，质量为1g的某液体的体积—温度图，以下说法正确的是（）A.4°C 时，液体密度最小B.温度升高，液体密度不变C.1°C 时液体的体积比5°C 时的大D.由1°C升高到8°C，液体体积一直变大9. 甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1°C，吸收热量如图7.以下说法正确的是（）A.乙的比热容与丙的相等B.甲的比热容比乙的大C.甲的温度升高1°C ，需吸收2000J的热量D.甲、乙的温度都降低1°C，乙比甲放出的热量多10. 关于图8、9中各物理量的关系有以下的描述（1）I1=I2=I3=I4 （2）U1=U2=U3=U4 （3）U3=U4，U2≠U4 （4）I1=I2，I2≠I4正确的是（）A.（2）、（4）B.（1）、（2）C.（3）、（4）D. （1）、（3）11. 蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。

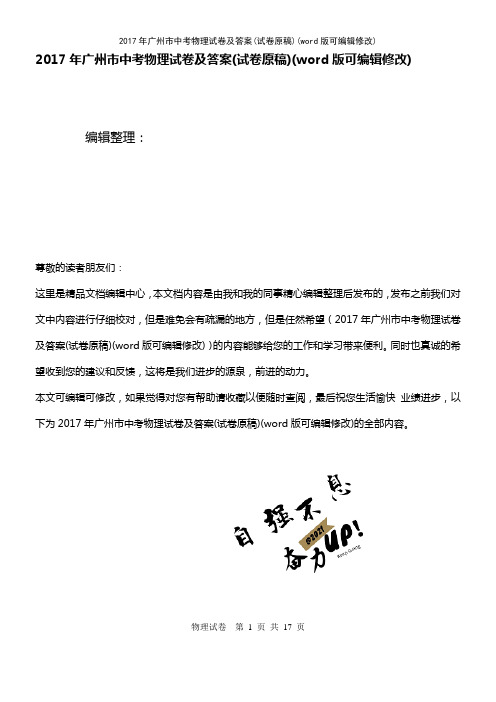

2017年广州市中考物理试卷及答案(试卷原稿)(word版可编辑修改)2017年广州市中考物理试卷及答案(试卷原稿)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017年广州市中考物理试卷及答案(试卷原稿)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017年广州市中考物理试卷及答案(试卷原稿)(word版可编辑修改)的全部内容。

物理试卷第 1 页共17 页2017年广州市中考物理试卷及答案(试卷原稿)(word 版可编辑修改)物理试卷 第 2 页 共 17 页秘密★启用前2017年广州市初中毕业生学业考试物 理本试卷分第一部分和第二部分．第一部分第1至第3页,第二部分第4至第8页，共8页．总分100分．考试时间80分钟．注意事项:1．答题前,考生务必在答题卡上用黑色字迹的签字笔或钢笔填写自己的考生号、姓名；填写考点考场号、座位号；再用2B 铅笔把对应该两号码的标号涂黑．2．第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．3．第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外，其他都必须用黑色字迹钢笔或签字笔作答．不准使用涂改液．不按以上要求作答的答案无效．4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回． 5．全卷共24小题,请考生检查题数．第一部分 （共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1．为了避免人体肩部受到伤害,专家建议人肩负的书包总质量不要超过人体质量的15%．根据建议，你估计中学生肩负的书包总质量通常不要超过A ．9tB ．9kgC ．9gD ．9mg2．如图1，手机与音叉的位置保持不变．利用手机软件测出音叉发出的声音从30dB 变为50dB ．说明音叉振动的A ．振幅变大B ．振幅变小C ．频率变大……………………………………………………………………………………………………………………………………………………………………………订 线 装 密 封 手机音叉图1物理试卷 第 3 页 共 17 页D ．频率变小3．如图2,下列判断正确的是A ．带电棒一定带正电B ．带电棒一定带负电C ．两片金属箔一定带异种电荷D ．两片金属箔一定带同种电荷4．图3中的a 表示垂直于纸面的一根导线,它是闭合回路的一部分．它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流5．电梯匀速上升过程中，电梯的 A ．动能保持不变 B ．机械能保持不变 C ．重力势能保持不变 D ．动能转化为重力势能6．甲、乙两杯水温度各为40℃、80℃．下列说法正确的是 A ．只有加热才能使水升温B ．甲杯中水的内能一定比乙杯中的小C ．乙杯中水的温度降低，水的内能一定减小水平运动a图3 磁感线 磁感线图4BA C D磁感线磁感线物理试卷 第 4 页 共 17 页D ．甲杯中的水分子运动一定比乙杯中的剧烈7．图5中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是 A ．窗外另一列车相对她不动，则她坐的车一定是对地静止的 B ．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶 C ．小球突然“自动”向东滚动,则她坐的车一定向西启动D ．小球突然“自动"滚动,则她坐的车运动状态一定发生了改变8．图6是标准大气压下，质量为1g 的某液体的体积—温度图，以下说法正确的是 A ．4℃时，液体密度最小 B ．温度升高，液体密度不变 C ．1℃时液体的体积比5℃时的大 D ．由1℃升高到8℃,液体体积一直变大 9．甲、乙两物体质量都为1kg,丙物体质量为2kg ，三个物体温度都升高1℃，吸收热量如图7．以下说法正确的是A ．乙的比热容与丙的相等B ．甲的比热容比乙的大C ．甲的温度升高1℃，需吸收2000J 的热量图5小球 小红物体Q /甲乙丙图7 0.9999体积/cm 3 温度/℃1.0005 1.0004 1.0003 1.00021.0001 1.0000 图6D ．甲、乙的温度都降低1℃，乙比甲放出的热量多 10．关于图8、9中各物理量的关系有以下的描述（1）I 1＝I 2＝I 3＝I 4（2)U 1＝U 2＝U 3＝U 4（3)U 3=U 4 U 2≠U 4（4）I 1=I 2 I 2≠I 4正确的是 A ．（2）、（4） B ．（1）、（2） C ．（3）、（4) D ．（1）、（3）11．蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是A ．小红画的光路是正确的B ．透镜成的是虚像C ．透镜的焦距小于10cmD ．透镜的焦距大于20cm12．图11中力F 1水平拉动重为G 的物体A 在水平路面匀速移动了s ．改用滑轮组拉动A 在同一路面匀速移动了s ，拉力为F 2（如图12）．此过程滑轮组A ．总功为F 2sB ．额外功为F 1sC ．机械效率为()23Gs F s ⨯图9V 图8 图10物理试卷 第 6 页 共 17 页第二部分（共64分）二、填空 作图题（共22分)13．如图13，一束光从空气射到水面O 点，反射光线在容器壁上形成一光点A ．(1）画出反射光线及对应的入射光线；(2)大致画出该入射光线进入水的折射光线；（3）A 在水中的像到A 的距离为_________cm ．14．以下是关于相对湿度的资料①若1m 3的空气能容纳水蒸气为8g ，而实际容纳了4g,则相对湿度为50％． ②相对湿度越大，水蒸发得越慢.如图14,其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．1 2314 89 79 69 1690 80 71 18 91 81 72 20918274干球温度计示数（℃）相 干、湿球温度计示数差 （℃） 干球温度计（%）对 湿 度 空气水A3040 50 20 图13Ocm 10℃2000 010 图14湿球温度计水物理试卷 第 7 页 共 17 页（1）图14干球温度计示数为16℃，湿球温度计示数为_______℃．从表中推算出此时相对湿度是________％．（2)根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得的温度的关系．"__________________________________________________________________（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干? __________________________________________________________________15．如图15，用测力计拉动木块,使它沿同一水平路面运动．AB 段，木块受水平力F 1作用做匀速直线运动．CD 段，改用另一大小不变的水平力F 2拉动木块继续运动．两力大小如图15．（1）F 2为______N ．（2）若s AB =s CD ，AB 段F 1做的功_____CD 段F 2做的功（选填“＞"、“＝”、“＜”）． （3)CD 段，木块受到的摩擦力大小为_______N ．16．用力F 1把门推开，弹性绳会被拉长．如图16，门处于静止状态． （1）画出弹性绳对门的拉力F 2的示意图. （2)O 为支点，画出F 1的力臂．（3）根据杠杆的平衡条件________可知F 1_______ F 2（选填“＞”、“＝”、“＜”)17．若汽车轮胎上标有“87 W ”，由表1、2可知“87"表示每个．．轮胎允许承载最大质量为545kg ，“W ”表示汽车行驶速度不能超过270km/h ．天窗图17ABCDNNNNF 2F 1v 图1511223344551 12 23 34 45 5弹性绳F 1门O图16物理试卷 第 8 页 共轮胎允许承载最大质量为____kg ，行驶速度不能超过________km/h ．18．图17,行驶中的汽车,车窗紧闭，当打开天窗时,天窗外空气的流速_____车内空气的流速，天窗外空气的压强___车内空气的压强（选填“＞”、“＝”、“＜”），所以车内空气被“抽”到车外．19．停在水平地面的汽车质量为2400kg ，汽车所受重力为________N ．轮胎与地面接触面积共为0.12m 2，汽车对地面压强为______Pa ．（g=10 N/ kg) 三、解析题（共23分)解析题应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．20．某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图18所示，两木筏静止在水面．（1）以点代替木筏，在方框内画出甲木筏的受力示意图．（2）甲木筏的质量为100kg ，底面积为 2m 2．求甲木筏浸入水中的深度． （ρ水=1。

2017年广东省中考物理试题与答案2017年广东省中考物理试题与答案本次考试共6页，满分100分，考试时间为80分钟。

在答题卡上填写准考证号、姓名、考场号、座位号，并用2B铅笔涂黑对应号码的标号。

选择题用2B铅笔涂黑答案信息点，非选择题用黑色字迹钢笔或签字笔作答，答案必须写在指定区域内相应位置上，如需改动，先划掉原来的答案，再写上新的答案，不准使用铅笔和涂改液。

考试结束时，将考卷和答题卡一并交回。

一、单项选择题1.图中正确的说法是：狗的听觉频率范围是11~Hz。

2.正确的说法是：两个物体相互摩擦时，得到电子的物体带负电。

3.错误的说法是：物体在平面镜中成正立、放大的实像。

4.正确的说法是：若石头没有被搬动，以地面为参照物，它是静止的。

5.电路中，L1、L2是小灯泡，当开关S闭合时，L2两端的电压为1.5V。

将游码拨至标尺后，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往左调整。

用调好的天平分别测出鹅卵石的质量为31.8g和空烧杯的质量为90g。

如图甲所示，将鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如题18图丙所示，杯、水和鹅卵石的总质量为g。

将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如题18图乙所示，用天平测出杯和水的总质量为142g，此时杯中水的体积为cm³。

根据所测数据计算出鹅卵石的密度为g/cm³。

若___在第四步骤测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度偏差。

19．(6分)常用机器人潜入水下打捞沉船上的物体，已知ρ水=1.0×10³kg/m³，g=10N/kg。

1)某时候机器人在水下用竖直向上的力举着体积为0.03m³、密度为 2.5×10³kg/m³的实心物体静止不动，该力的大小是多少？2)若机器人在水下30m处将该物体匀速竖直向上运至水面需时间150s，物体竖直上升所需要的动力F与物体运动速度v的关系如题图所示，求：①物体上升的速度是多少？②这个过程动力F对物体做了多少功？20．(7分)某校实验小组设计了一个智能供暖器，电路如题20图所示，电源两端的电压U为220V，R₁和R₂是两个供热电阻丝，S₁、S₂是温控开关，工作过程如下：当气温低于25℃时，S₁、S₂都闭合；当气温等于或高于25℃时，S₂断开，此时电流表的读数为lA，电阻丝R₁的电功率为20W （忽略温度对电阻丝的影响）。

2017年广东省中考物理试卷一、选择题（共7小题，每小题3分，满分21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核2．下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油3．下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射4．关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生5．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能6．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大7．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定二、填空题（共7小题，每小题3分，满分21分）8．常用的温度计是根据液体的原理制成的，如图1所示是温度计的一段截面图，读数是℃，如图2所示是某物质的熔化图象，由此判断该物质是（选填“晶体”或“非晶体”）9．请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低．10．广播电台的发射线路靠近迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为次，收音机通过电磁波来工作，手机通过电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）11．如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是冲程，与它原理相同的是图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是图（后两空选填字母）12．质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是J，有用功是J，机械效率是．（g=10N/kg）13．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为，1个甲球和1个乙球的质量之比为，甲球和乙球的密度之比为．14．如图所示是电阻甲和乙的I﹣U图象，由图可知：电阻乙的阻值为Ω，若将电阻甲和乙并联后接在电压为6V的电源两端时，则干路的总电阻为Ω，总功率为W．三、解答题（共9小题，满分58分）15．（1）如图1所示，可以利用不同的光学元件来改变入射光线OA的传播方向，请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）（2）用如图2舒适的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法．（3）如图3所示，物体静止在斜面上，请画出物体所受到的重力G，摩擦力f和物体对斜面的压力F的示意图．16．（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是g，如图2所示，物体的长度为cm．（2）某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为kW•h，空调的电功率是W．（3）图4所示，电流表的示数是A，电压表的示数是V．17．在“探究平面镜成像特点”的实验中，如图1所示．（1）现有厚度分别为5mm和2mm的两块玻璃板，应选择mm 厚的玻璃板做实验，目的是．（2）用玻璃板代替平面镜的原因是，便于研究平面镜的成像特点．（3）若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是cm，用光屏在玻璃板后面无论如何移动，在光屏上都（选填“能”或“不能”）成像，说明平面镜所成的是像．（4）如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．18．如图1所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力的关系”实验的五个步骤．（1）两步骤可计算处圆柱体物块浸没在水中时受到的浮力F浮=N．两步骤可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系．（2）如图2所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计事实F随物块浸入深度h变化的关系图象，分析图象可得：当物块没有浸没之前，h增大时，弹簧测力计示数（选填“变大”、“变小”或“不变”），当h=4cm时，物块所受的浮力为N，浸没后，h 继续增大时，弹簧测力计示数为N，该圆柱体物块的高度是cm．19．小明骑车在某段平直的水平路面上由静止开始运动，共用时12s，小明重450N，自行车重250N，轮子与地面的总接触面积是2×10﹣3m2，图1是速度V随时间t变化的关系图象，小明在t=7s时刚好到达这段路程的中点，图2是动力F随时间t变化的关系图象．（1）请问小明骑自行车在水平地面行驶时，对地面的压强为多大？（2）在7﹣12s内，自行车所受的摩擦阻力是多少？自行车克服摩擦阻力做了多少功？此时功率是多少？（3）自行车在0﹣7s内的平均速度是多少？（保留小数点后两位）20．如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000w和400w 两档功率，档位可自动调节，其工作过程是：按下开关，自动选择1000w档将汤煮至100℃，然后自动跳至400w档进行保温慢炖，设汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/（kg•℃）．求：（1）若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？（2）R1的阻值是多少？（3）电炖锅进入保温慢炖时，开关S会自动跳至“a”或“b”哪个位置？试说明理由．21．如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止．（1）实验中是通过观察来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（4）木块最终会停下来的主要原因是，在此过程中木块通过方式把动能转化为内能．（5）如果木块在运动过程中所受的摩擦阻力为O，木块将．22．物理课外兴趣小组利用图中所示的电路图进行一些电学实验，其中电阻R有20Ω、15Ω、10Ω、5Ω、1Ω五个供选择，滑动变阻器的规格是“10Ω 1A”，电源电压5V保持不变．（1）用笔画线代替导线将图中电流表准确接入电路．（2）在做“探究导体的电流与电阻的关系”的实验时．①选用哪三个电阻更合适？答：②此实验对电阻两端电压的控制有什么要求？答：．③按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是．（3）用一根导线代替电流表接入电路进行测量未知电阻R x的实验，R先选用5Ω电阻接入电路，移动滑动变阻器的滑片使电压示数为2V，然后保持滑动变阻器的滑片不动，用R x代替5Ω电阻接入电路，此时电压表示数为3V，则R x的阻值为Ω（保留小数点后两位）．23．阅读短文，回答问题．压力传感器压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器的原理如图1所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片，应变片结构如图2所示，它主要是由基地、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻丝的电阻变大，反之，当应变片把压缩时，金属电阻丝变短，电阻丝的电阻变小．当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩，如果上、下金属电阻丝有大小不变的电流I通过时．上应变片引线间两端电压为U1，下应变片引线间两端电压为U2．传感器可以通过输出两个电压的差值U（U=U1﹣U2）来反映压力F的大小．请回答下列问题：（1）当应变片被拉长时，金属电阻丝的电阻或变大，原因是．（2）当金属梁没有受到压力时，由于，所以U1=U2，U=0 （3）当金属梁受力向下弯曲时，U1，U2（选填“变大”、“变小”或“不变”）2017年广东省中考物理试卷参考答案与试题解析一、选择题（共7小题，每小题3分，满分21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核【考点】从微观到宏观的尺度．【分析】物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成．【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油【考点】能源的分类．【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．【解答】解：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意．故选A．3．下列光学现象与规律不相符的是（）A．钢笔“错位”﹣光的折射B．手影﹣光的直线传播C．海市蜃楼﹣光的反射D．水中倒影﹣光的反射【考点】光的折射现象及其应用；光在均匀介质中直线传播；光的反射．【分析】要解决此题，需要掌握各种光现象．（1）知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的．（2）了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折．（3）平面镜成像或平静水面成像是光的反射原理．【解答】解：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意．故选C4．关于声现象的说法正确的是（）A．利用超声波排除人体内的结石是利用声波传递信息B．调节小提琴琴弦的松紧程度主要目的是改变音色C．房间的窗户安装双层玻璃是声源处减弱噪声D．声音由物体的振动产生【考点】声与能量；声音的产生；频率及音调的关系；防治噪声的途径．【分析】（1）声波可以传递信息，是指告诉我们什么，也就是传递了信息，如教师讲课，告诉我们知识；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，使我们的牙齿上的牙垢去掉，使我们的牙齿更洁净；（2）声音的三个特征分别就是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．就二胡来说，弦的松紧、长短、粗细都可以改变音调；（3）考查防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处；（4）声音是由物体的振动产生的．【解答】解：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确．故选D．5．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A．煤气的燃烧过程是内能转化为化学能B．煤气燃烧越充分，它的热值越大C．水的温度越高，水分子运动越剧烈D．烧水的过程是通过做功的方式改变水的内能【考点】燃料的热值；能量的转化和转移；热传递改变物体内能；分子的运动．【分析】（1）燃料燃烧时，化学能转化为内能；（2）热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；（4）改变物体内能的方式有做功和热传递．【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误．故选C．6．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大【考点】密度公式的应用．【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：图象的横轴表示体积，纵轴表示质量，A 、由图可知，乙物质的密度ρ乙==0.8g/cm 3＜ρ水，故A 错误；B 、由图可知，体积为50cm 3的乙物质的质量为40g ，故B 错误；C 、由图可知，质量为25g 的甲物质的体积为20cm 3，故C 错误；D 、由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大．故D 正确．故选D ．7．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P 缓慢向右移动，此时悬挂的小磁铁的运动情况是（ ）A ．向下移动B ．向上移动C ．静止不动D ．无法确定【考点】通电螺线管的磁场；磁极间的相互作用．【分析】由电源的正负极可知电流方向，则由右手螺旋定则可知螺线管的磁极；当滑动变阻器的滑片向右移动时，可知滑动变阻器的接入电阻变化，则由欧姆定律可知电流的变化，则可知螺线管磁性强弱的变化，则由磁极间的相互作用可知磁极间的磁力的变化．【解答】解：由图可知电流由螺线管的上方流入，则由安培定则可知螺线管下端为N 极，上端为S 极；则螺线管与磁铁下端为同名磁极，故应相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，则螺线管的磁性增强，故对磁铁的作用力增强，故此时悬挂的小磁铁的向上运动，即弹簧长度应变短．故选B ．二、填空题（共7小题，每小题3分，满分21分）8．常用的温度计是根据液体的 热胀冷缩 原理制成的，如图1所示是温度计的一段截面图，读数是 ﹣3 ℃，如图2所示是某物质的熔化图象，由此判断该物质是 晶体 （选填“晶体”或“非晶体”）【考点】液体温度计的构造与工作原理；晶体和非晶体的区别．【分析】（1）液体温度计是根据液体热胀冷缩的性质工作的；温度计的读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字；（2）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程．【解答】解：（1）实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的；由图知：零刻度在液柱的上方，所以是零下，每一个大格代表10℃，每一个小格代表1℃，该温度计的分度值是1℃，示数是﹣3℃；（2）读图可知，在熔化图象中物质的温度升高到48℃时，吸热但温度不再升高，说明此时物质达到了熔点，正在熔化，因此这种物质属于晶体．故答案为：热胀冷缩；﹣3；晶体．9．请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精汽化时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的液化遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随气压减小而降低．【考点】汽化及汽化吸热的特点；沸点及沸点与气压的关系；液化及液化现象．【分析】①物质由液态变成气态的过程叫汽化，是吸热过程，包括蒸发和沸腾两种方式；②物质由气态变成液态的过程叫液化，是放热过程；③液体的沸点与气压有关，气压越大沸点越高；大气压强随海拔高度的增加而减小．【解答】解：皮肤上擦上酒精后，酒精迅速汽化由液态变成气态，同时吸收热量，所以感觉凉快；冰棒温度很低，周围空气中温度较高的水蒸气在冰棒周围液化成为小水滴，就是我们看到的“白气”；大气压强随海拔高度的增加而减小，海拔较高的地方气压小一些；水的沸点随气压的降低而降低，所以在海拔高的地方烧开水不到100℃就已沸腾．故答案为：汽化；液化；气压．10．广播电台的发射线路靠近迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，若某电台节目发射频率为88.2MHz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107次，收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话（后两空选填“发射”、“接收”或“发射和接收”）【考点】交流电；无线电广播的发射和接收；移动通信．【分析】（1）频率是指物体在1s内振动的次数；（2）广播、电视和移动通信是利用电磁波传递信息的；（3）手机既是无线电发射台，又是无线电接收台．【解答】解：交变电流在每秒内周期性变化1次发射的电磁波频率为1Hz，电台节目发射频率为88.2MHz，即8.82×107Hz，说明发射线路中的交变电流每秒钟周期性变化为8.82×107Hz；广播、电视和移动通信是利用电磁波传递信息的，即收音机通过接收电磁波来工作，手机通过接收和发射电磁波来实现远距离通话的．故答案为：8.82×107；接收；接收和发射．11．如图所示，图A、B、C、D是四冲程汽油机的功工作示意图，图E、F是演示实验的示意图，C图是做功冲程，与它原理相同的是F图所示的演示实验，汽油机的工作示意图中机械能转化为内能的冲程是B图（后两空选填字母）【考点】内燃机的四个冲程．【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：（1）A图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；B图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；C图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；D图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；（2）E图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；F图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；汽油机的做功冲程中将内能转化为机械能，因此与做功冲程原理相同的是F 实验．故答案为：做功；F；B．12．质量为0.5kg的塑料桶装满水后总质量为10kg，小明将其从地面匀速搬到高度为1m的桌面上，在竖直向上搬水的过程中所做的总功是100J，有用功是95J，机械效率是95%．（g=10N/kg）【考点】机械效率的计算；有用功和额外功．【分析】在竖直向上搬水的过程中所做的总功即为克服桶和水的重力之和所做的功，根据W=Gh=mgh求出其大小，水和桶的总质量减去桶的质量即为水的质量，有用功为克服水的重力所做的功，根据η=×100%求出机械效率．【解答】解：在竖直向上搬水的过程中所做的总功：W总=G总h=m总gh=10kg×10N/kg×1m=100J，水桶中水的质量：m水=m总﹣m桶=10kg﹣0.5kg=9.5kg，有用功：W有=G水h=m水gh=9.5kg×10N/kg×1m=95J，机械效率：η=×100%=×100%=95%．故答案为：100；95；95%．13．如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为2：1，1个甲球和1个乙球的质量之比为3：1，甲球和乙球的密度之比为1：3．【考点】杠杆的应用；密度公式的应用．【分析】由图可知杠杆左右两边的力臂之比，根据杠杆平衡条件，利用密度的公式列出等式，再进行整理，即可得出两种球的质量和密度关系．【解答】解：设杠杆的一个小格为L，由图可知，杠杆的左边的力臂为4L，右边的力臂为2L，则杠杆左右两边的力臂之比为=2：1；根据ρ=和杠杆平衡条件可得，（2ρ甲V+ρ乙V）×4L=（ρ甲V+3ρ乙V）×2L，3ρ甲V=ρ乙V，即1个甲球和1个乙球的质量之比为：3：1；ρ甲：ρ乙=1：3．。

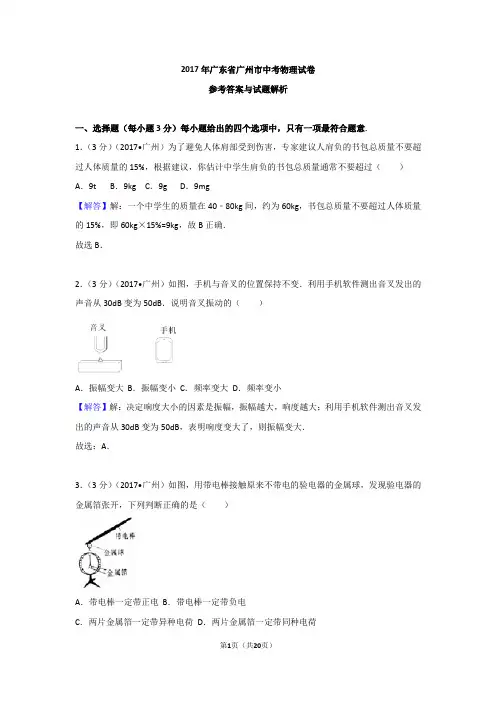

2017年广东省广州市中考物理试卷参考答案与试题解析一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意.1．（3分）（2017•广州）为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%，根据建议，你估计中学生肩负的书包总质量通常不要超过（）A．9t B．9kg C．9g D．9mg【解答】解：一个中学生的质量在40﹣80kg间，约为60kg，书包总质量不要超过人体质量的15%，即60kg×15%=9kg，故B正确．故选B．2．（3分）（2017•广州）如图，手机与音叉的位置保持不变．利用手机软件测出音叉发出的声音从30dB变为50dB．说明音叉振动的（）A．振幅变大B．振幅变小C．频率变大D．频率变小【解答】解：决定响度大小的因素是振幅，振幅越大，响度越大；利用手机软件测出音叉发出的声音从30dB变为50dB，表明响度变大了，则振幅变大．故选：A．3．（3分）（2017•广州）如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷【解答】解：用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷．但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷．故只有选项D说法正确．故选D．4．（3分）（2017•广州）如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A．B．C．D．【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．5．（3分）（2017•广州）电梯匀速上升过程中，电梯的（）A．动能保持不变B．机械能保持不变C．重力势能保持不变D．动能转化为重力势能【解答】解：电梯匀速上升的过程中，速度不变，动能不变，高度增大，重力势能增大；机械能等于动能和势能的和，故机械能变大．故选A．6．（3分）（2017•广州）甲、乙两杯水温度各为40℃、80℃，下列说法正确的是（）A．只有加热才能使水升温B．甲杯中水的内能一定比乙杯中的小C．乙杯中水的温度降低，水的内能一定减小D．甲杯中的水分子运动一定比乙杯中的剧烈【解答】解：A、用酒精灯加热使杯中水的温度升高，这是用酒精灯给水传热，是热传递改变物体的内能；用搅拌器不断地搅拌使水温升高，这是将水运动的动能转化成了水的内能，是做功改变物体的内能，故A错误；B、内能的大小除了与物体的温度有关外，还和物体的质量有关，故B错误；C、乙杯中水的温度降低，水分子的无规则运动减慢，水的内能一定减小，故C正确；D、温度越高，分子无规则运动越剧烈，乙杯中的水分子运动一定比甲杯中的剧烈，故D错误．故选C．7．（3分）（2017•广州）图中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是（）A．窗外另一列车相对她不动，则她坐的车一定是对地静止的B．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C．小球突然“自动”向东滚动，则她坐的车一定向西启动D．小球突然“自动”滚动，则她坐的车运动状态一定发生了改变【解答】解：A、若窗外另一列车与该列车同向、同速度做匀速直线运动时，两车之间不会发生位置的变化，以一方为参照物，另一方是静止的，但相对于地面来说，有位置的改变，此时两车是运动的，故A错误；B、若两车都向东行驶，且另一列车的速度大于该车的速度时，以小红为参照物，则认为另一列车是向东运动的，而小红坐的车对地却是向东行驶的，故B错误；C、小球突然“自动”向东滚动，说明她坐的列车向西加速（启动）或向东减速，故C错误；D、小球突然“自动”滚动，说明小球由于惯性而保持原来的运动状态，造成该现象的原因是她坐的车运动状态发生了变化，故D正确．故选D．8．（3分）（2017•广州）如图是标准大气压下，质量为1g的某液体的体积﹣温度图，以下说法正确的是（）A．4℃时，液体密度最小B．温度升高，液体密度不变C．1℃时液体的体积比5℃时的大D．由1℃升高到8℃，液体体积一直变大【解答】解：A、由图知水在4℃时，密度不是最小的，故A错误；B、由图知温度升高，其体积增大，其密度减小，故B错误；C，由图知1℃时液体的体积比5℃时的大，故C正确；D、由图知由1℃升高到8℃，液体体积先变小后变大，故D错误．故选C．9．（3分）（2017•广州）甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1℃，吸收热量如图，以下说法正确的是（）A．乙的比热容与丙的相等B．甲的比热容比乙的大C．甲的温度升高1℃，需吸收2000J的热量D．甲、乙的温度都降低1℃，乙比甲放出的热量多【解答】解：由题意和图可知：甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1℃，则甲吸收的热量多，丙、丁吸热相同；A、乙丙吸热相同，升高温度相同，质量不同，根据Q=cm△t可知，比热容不同，故A错误；B、甲乙质量相同，升高温度相同，甲吸热多，根据Q=cm△t可知，甲的比热容大于乙的比热容，故B正确；C、由图可知，甲的温度升高1℃，需吸收3500J的热量，故C错误；D、甲、乙的温度都升高和降低1℃，吸热和放热是相同的，故甲吸热或放热多，故D错误．故选B．10．（3分）（2017•广州）关于图1、2中各物理量的关系有以下的描述（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠U4（4）I1=I2I2≠I4正确的是（）A．（2）（4）B．（1）（2）C．（3）（4）D．（1）（3）【解答】解：图1中，R1与R2串联，因串联电路中各处的电流相等，所以，电路中的电流：I1=I2===2A，两电阻两端的电压：U1=U2=IR1=2A×1Ω=2V；图2中，R3与R4并联，因并联电路中各支路两端的电压相等，所以，U3=U4=U′=2V，通过两电阻的电流：I3=I4===1A，综上可知，I1=I2，I2≠I4，U1=U2=U3=U4，故A正确、BCD错误．故选A．11．（3分）（2017•广州）蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法正确的是（）A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cm D．透镜的焦距大于20cm【解答】解：A、已知蜡烛通过凸透镜成倒立、缩小的像．则物距u＞2f，像距2f＞v＞f，而图中的像距v=2f，故A错误；B、物距大于2f时，通过凸透镜成倒立缩小的实像，故B错误；CD、由图可知，u=20cm，当物距大于2f时，成倒立缩小的实像，故透镜的焦距小于10cm，故C正确，D错误．故选C．12．（3分）（2017•广州）图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图2）．此过程滑轮组（）A．总功率为F2s B．额外功为F1sC．机械效率为 D．额外功为3F2s﹣F1s【解答】解：图1中，因为物体做匀速运动，拉力和摩擦力平衡，所以F1=f；图2中，同一物体在同一路面上匀速运动，因为压力大小不变，接触面的粗糙程度不变，所以摩擦力不变，物体A受到的摩擦力仍为f=F1，A、因为滑轮组中有3段绳子拉着物体，所以s′=3s，此滑轮组的总功为：W总=F2×3s=3F2s，故A错误；BD、此滑轮组的有用功：W有用=fs=F1s，则额外功为：W额=W总﹣W有用=3F2s﹣F1s，故B错误，D正确；C、此滑轮组的机械效率为：η===，故C错误．故选D．二、填空作图题（共22分）13．（3分）（2017•广州）如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A．（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为30.0cm．【解答】解：（1）由题知，光从空气射到水面O点，反射光线在容器壁上形成一光点A，连接OA即为反射光线，根据反射角等于入射角在法线左侧的空气中画出入射光线；（2）光从空气斜射入水中，折射角小于入射角，由此在法线右侧的水中画出折射光线；（3）由图知，A到水面距离15.0cm，根据平面镜成像特点可知，A点在水中的像距离水面也是15.0cm，则A在水中的像到A的距离为15.0cm+15.0cm=30.0m．．故答案为：（1）（2）见上图；（3）30.0．14．（3分）（2017•广州）以下是关于相对湿度的资料．①若1m3的空气能容纳水蒸气为8g，而实际容纳了4g，则相对湿度为50%．②相对湿度越大，水蒸发得越慢．如图，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．（1）图中干球温度计示数为16℃，湿球温度计示数为14℃．从表中推算出此时相对湿度是80%．（2）根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得的温度的关系．”当湿球温度计与干球温度计示数差为3℃时，干球温度计测得的温度越高，相对湿度越大；（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？相对湿度越大，水蒸发得越慢，广州相对湿度大于90%的日子，液态水蒸发很慢，湿衣服很难晾干．【解答】解：（1）由图可知，温度计的分度值为1℃，液柱在10℃以上第4条刻度处，温度为14℃；由表格中信息可知，干球温度计示数为16℃，且示数差为2℃时，空气湿度为80%；（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计示数由14℃升高到20℃，相对湿度由69%升高到74%，说明干球温度计测得的温度越高，相对湿度越大；（3）由资料可知，相对湿度越大，水蒸发得越慢，广州相对湿度大于90%的日子，液态水蒸发很慢，湿衣服很难晾干．故答案为：（1）14；80；（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计测得的温度越高，相对湿度越大；（3）相对湿度越大，水蒸发得越慢，广州相对湿度大于90%的日子，液态水蒸发很慢，湿衣服很难晾干．15．（3分）（2017•广州）如图，用测力计拉动木块，使它沿同一水平路面运动．AB段，木块受水平拉力F1作用做匀速直线运动．CD段，改用另一大小不变的水平力F2拉动木块继续运动．两力大小如图．（1）F2为 2.8N．（2）若s AB=s CD，AB段F1做的功＜CD段F2做的功（选填“＞”“=”“＜”）．（3）CD段，木块受到的摩擦力大小为 2.2N．【解答】解：（1）由图可知，测力计的分度值为0.2N，则测力计示数F2为2.8N；（2）由图可知，F1为2.2N；F1＜F2，运动的路程相同，根据公式W=Fs可知，AB段F1做的功小于CD段F2做的功；（3）AB段，木块受水平拉力F1作用做匀速直线运动，此时的摩擦力与拉力F1为平衡力，摩擦力为2.2N，摩擦力大小与速度大小无关，压力不变，接触面粗糙程度不变，摩擦力不变，故CD段，木块受到的摩擦力大小为2.2N．故答案为：（1）2.8；（2）＜；（3）2.2．16．（3分）（2017•广州）用力F1把门推开，弹性绳会被拉长，如图，门处于静止状态．（1）画出弹性绳对门的拉力F2的示意图．（2）O为支点，画出F1的力臂．（3）根据杠杆的平衡条件F1×L1=F2×L2可知F1＜F2（选填“＞”“=”“＜”）．【解答】解；（1）弹性绳会被拉长，具有弹力，力在弹性绳所在直线上斜向下，如图：（2）O为支点，从O点做力F1的作用线的垂线，即为F1的力臂，如图；．（3）杠杆的平衡条件：F1×L1=F2×L2，由图可知，此时的动力臂大于阻力臂，故动力小于阻力，即F1＜F2．故答案为：（1）（2）如图；（3）F1×L1=F2×L2；＜．17．（3分）（2017•广州）若汽车轮胎上标有“87W”由表1、2可知“87”表示每个轮胎允许承载最大质量为545kg，“W”表示汽车行驶速度不能超过270km/h．表1表2若汽车的轮胎上标有“90V”．查表可知此汽车每个汽车轮胎允许承载最大质量为600kg，行驶速度不能超过240km/h．【解答】解：汽车的轮胎上标有“90V”，则负荷指数为90时代表的是每个汽车轮胎允许承受最大质量为600kg；速度级别为V时，表示最大速度为240km/h．故答案为：600；240．18．（3分）（2017•广州）如图，行驶中的汽车，车窗紧闭，当打开天窗时，天窗外空气流速＞车内空气的流速，天窗外空气的压强＜车内空气的压强（选填“＞”“=”“＜”）．所以车内空气被“抽”到车外．【解答】解：汽车开动后，车外的空气相对汽车要比车内的空气流动快，那么，流速快的地方压强小，天窗外空气的压强小于车内空气的压强，所以车内空气被“抽”到车外．故答案为：＞；＜．19．（3分）（2017•广州）停在水平地面上的汽车质量为2400kg，汽车所受重力为 2.4×104 N．轮胎与地面接触面积共为0.12m2，汽车对地面压强为2×105Pa．（g=10N/kg）【解答】解：汽车所受重力：G=mg=2400kg×10N/kg=2.4×104N，因水平面上物体的压力和自身的重力相等，所以，汽车对地面压强：p===2×105Pa．故答案为：2.4×104；2×105．三、解答题（共23分）解析题应写出必要的文字说明、公式和重要演算步骤，只写出最后答案不能得分。

2017年广东省初中毕业、升学考试物理学科（满分100分，考试时间80分钟）一、选择题：本大题共7小题，每小题3分，共21分．不需写出解答过程，请把最后结果填在题后括号内．1．（2017广东省，题号1，分值3）如图所示，下列说法正确的是（）A．人的听觉频率范围是85—1100HzB．狗的听觉频率范围是15—50000HzC．蝙蝠能听到次声波D．大象能听到超声波【答案】B【解析】由图可知：A．人的听觉频率范围是20—20000Hz，故A错误；B．狗的听觉频率范围是15—50000Hz，故B正确；C．次声波的频率范围（小于20Hz），而蝙蝠听觉下限为1000Hz，所以蝙蝠不能听到次声波，故C错误；D．超声波的频率范围（大于20000Hz），而大象的听觉上限为20000Hz，所以大象不能听到超声波，故D错误。

【知识点】声现象2．（2017广东省，题号2，分值3）下列说法正确的是（）A．“光年”是时间单位B．太阳是宇宙的中心C．在原子、中子和原子核中，尺度最小的是中子D．两个物体相互摩擦时，得到电子的物体带正电【答案】C【解析】A．“光年”表示光传播一年所通过的距离，是长度单位，故A错误；B．宇宙是不断膨胀的，其中心无法确定，故B错误；C．原子可以分为原子核和电子，而原子核可分为质子和中子，按尺度由大到小排序有：原子、原子核、中子，所以C正确；D．根据摩擦起电的实质，得到电子的物体由于负电荷过量的缘故从而带上负电，而失去电子的物体则带正电，故D错误。

【知识点】从粒子到宇宙3．（2017广东省，题号3，分值3）关于光现象，下列说法错误的是（）A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散B．影子是由于光的直线传播形成的C．物体在平面镜中成正立、放大的实像D．光从空气射入水中后传播速度会变小【答案】C【解析】A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散，故A正确，不合题意；B．影子是由于光的直线传播形成的，故B正确，不合题意；C．平面镜成像特点是正立、等大、虚像，故C错误，符合题意；D．光在水中的传播速度为空气中传播速度的34，故D正确，不合题意。

广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0* 4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0* 4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
