华工《电路原理》作业

第一章电路模型和电路定律随堂练习提交截止时间：2020-11-30 23:59:59当前页有10题，你已做10题，已提交10题，其中答对10题。

1.(单选题) 一个实际电源可以用电压源模型表示，也可以用电流源模型来表示。

在这两种模型中，该实际电源的内阻应为（）。

A. 0B. ∞C. 定值D. 不能确定答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 在图1-1所示电路中，已知电流，则电流为( )A. 3AB. -3AC. 1AD. -1A答题： A. B. C. D. （已提交）参考答案：B问题解析：3.(单选题) 在图1-2所示电路中，已知。

A、B两点间的电压为( )A. -6VB. 6VC.-18VD. 18V答题： A. B. C. D. （已提交）参考答案：C问题解析：4.(单选题) 图1-3所示电路中，理想电压源发出的功率P为（）。

A. 6WB. -6WC. 18WD. -18W答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 理想电流源的外接电阻越大，则它的端电压（）。

A. 越高B. 越低C. 不变D. 不能确定答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 图1-4所示电路中电流为（）A. 7AB. 3AC. -3AD. -7A答题： A. B. C. D. （已提交）参考答案：C问题解析：7.(单选题) 在图1-5所示电路中，U、I的关系式正确的是（）。

A. B. C.8.(单选题) 图1-6所示电路中，理想电流源发出的功率P为（）。

A. 12WB. -12WC.30WD. -30W答题： A. B. C. D. （已提交）参考答案：A问题解析：A. B. C.10.(单选题) 在图1-7所示电路中，已知：。

电流为（）。

A. 1AB. 2AC. 3AD. －3A答题： A. B. C. D. （已提交）参考答案：C问题解析：答题： A. B. C. D. （已提交）参考答案：B问题解析：12.(单选题) 在图1-9所示电路中，已知，则供出电功率的是（）。

第一讲作业（电路和电路模型，电流和电压的参考方向，电功率和能量） 1. 如图1所示：U ＝ V ，U 1＝ V 。

2. 图1—4所示的电路中，已知电压1245U U U V===，求3U 和CAU3. 图示一个3A 的理想电流源与不同的外电路相接，求3A 电流源三种情况第二讲作业（电路元件，电阻元件，电压源和电流源）I 。

2. 求图示各电路的电压U 。

3. 图示各电路，求：(1) 图(a)中电流源S I 产生功率S P 。

(2) 图(b)中电流源S U 产生功率S P第三讲作业（受控电源，电路基本定律（VAR 、K CL 、K VL ））1. 图示某电路的部分电路，各已知的电流及元件值已标出在图中，求I 、s U 、R 。

2. 图示电路中的电流I = ( )。

3. 图示含受控源电路，求：(1) 图(a)中电压u 。

(2) 图(b)中2Ω电阻上消耗的功率R P 。

第四讲作业（电路的等效变换，电阻的串联和并联，电阻的Y形联结和△形连结的等效变换）1.图示电路中的acb支路用图支路替代，而不会影响电路其他部分的电流和电压。

2.电路如图，电阻单位为Ω，则R ab=_________。

3. 求图示各电路中的电流I 。

第五讲作业（电压源和电流源的串联和并联，实际电源的两种模型及其等效变换，输入电阻）1. 求图示电路中的电流I 和电压U ab 。

2. 用等效变换求图示电路中的电流I 。

.3. 求图示各电路ab 端的等效电阻ab R 。

第三章作业3-1、某电路有n 结点，b 支路，其树枝数为 ，连枝数为 ，基本回路数为 ；独立的KCL 方程有 个，独立的KVL 方程有 个，独立的KCL 和KVL 方程数为 。

3-2、电路的图如图，以2、3、4为树枝，请写出其基本回路组。

3-3、电路如图，用支路电流法列方程。

3-4、电路见图，用网孔分析法求I 。

3-5、用网孔电流法（或回路电流法）求解图2电路中电流I及电压U 。

第1次作业一、单项选择题（本大题共75分，共25小题，每小题3分）1.图示正弦交流电路中，己知"si = 20sin（At+ 30。

）\「＞u S2 = 20sin（ftt-30。

）V 则知发的复功率（功率复量）为（）A.20Z60°RD.C. 20/ 一60°n 40庄30。

睥2.图示电路中，对负载电阻而言，点划线框中的电路可用一个等效电源代替，该等效电源是（）oA.理想电压源B.理想电流源C.不能确定D.等效成实际电源3.己知某一电路中的电流、电压分别为i = 10^sin 2tA f” = 5j5cos2i/，则电流和电压的相位差为（）。

A.-90°B.90°C.45°D.-45°4.图示耦合电感，已知顷）=10皿（100以土则电压“©为3（）A cos (100以VB —co$(100f/V2「0.1 sin (100切/• ♦-0.1 sill (lOOtjVn5._________________ 图示电路中a、b端的等效电阻R,、h在开关S打开与闭合时分别为() ____16Q 16QJ20Q4Q 4Qa3.,47。

与1.87。

A>B 3.47。

与2.87 Q,4.47。

与1.87。

4.47。

与2.87 Q6.判别图示电路当可变频率的电源作用时，是否达到并联谐振状态可根据 () °T ------R电源频率等于A.应B.电感支路电流达最大C.总电流与端电压同相D.电感两端电压达最大7.图示正弦交流电路中，己知电源的角频率为a） = 4rad/s。

若电流超前电压的角度为arctanZ，则R应为（A.B.「19/2QD. G8.下图中，3A电流源发出的功率为（）20VA.-30WB.30WC.-60WD.60W9.设电路的电压与电流参考方向如下图所示，己知U< 0 , I > 0 电流的实际方向为（）。

华工电路原理随堂练习及答案————————————————————————————————作者：————————————————————————————————日期：第一章电路模型和电路定律1.电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（）。

（a）图1-1 （b）图1-2 （c）图1-3图1-1 图1-2 图1-3答题： A. B. C. D. （已提交）参考答案：B问题解析：2.在图1-4所示电路中，US，IS均为正值，其工作状态是（）。

（a）电压源发出功率（b）电流源发出功率（c）电压源和电流源都不发出功率图1-4答题： A. B. C. D. （已提交）参考答案：B问题解析：3.图1-5所示电阻元件R消耗电功率10W，则电压U为（）。

（a）-5V （b）5V （c）20V图1-5答题： A. B. C. D. （已提交）参考答案：A问题解析：4.非线性电阻元件的伏安特性是一条（）。

（a）通过电压－电流平面直角坐标原点的一条曲线（b）不通过电压－电流平面直角坐标原点的一条曲线（c）通过电压－电流平面直角坐标原点的一条直线答题： A. B. C. D. （已提交）参考答案：A问题解析：5.图1-6所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。

图1-6答题： A. B. C. D. （已提交）参考答案：A问题解析：6.理想电流源的外接电阻越大，则它的端电压（）。

（a）越高（b）越低（c）不能确定答题： A. B. C. D. （已提交）参考答案：A问题解析：7.图1-7所示电路中，当R1增加时，电压U2将（）。

（a）变大（b）变小（c）不变图1-7答题： A. B. C. D. （已提交）参考答案：C问题解析：8.在图1-8所示电路中，已知电流I1＝1A，I3＝－2A，则电流I2为（）。

（a）-3A （b）-1A （c）3A图1-8答题： A. B. C. D. （已提交）参考答案：A问题解析：9.图1-9所示电路中电流I2为（）。

第一章“电路模型和电路定律”练习题1-1 说明题 1-1 图（ a）、（ b）中：（ 1）u、i的参考方向是否关联（2）ui乘积表示什么功率（ 3）如果在图（ a）中u>0、i <0；图（ b）中u>0、i >0，元件实际发出还是吸收功率元件元件i i+ u + u（ a）（ b）题1-1图1-4在指定的电压u 和电流 i 的参考方向下，写出题1-4图所示各元件的u 和 i 的约束方程（即 VCR）。

10k 10 i 10Vi i +++ u + u u （ a）（ b）（ c）i 5Vi 10mA i 10mA++ u + u + u （ d）（ e）（ f ）题1-4图1-5试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。

52A + ++15V 5 15V 5 15V 2A 2A（ a）（b）（c）题1-5图1-16 电路如题 1-16 图所示，试求每个元件发出或吸收的功率。

A0.5A 2 I 122I1+ + +1U 2U 2VI 2（a）（ b）题 1-16 图1-20试求题1-20图所示电路中控制量u1及电压 u。

1k10k++ + +u 1u10u 12V题 1-20 图第二章“电阻电路的等效变换”练习题2-1 电路如题2-1 图所示，已知u S=100V ， 1=2k ， 2=8k 。

试求以下 3 种情况下的电压 2RRu和电流 i 2、 3：（ 1） 3=8k ；（2） 3 = （3处开路）；（ 3） 3=0（ 3 处短路）。

i RRRRRi 2 i 3R 1 ++R 2u2 R 3u S题2-1 图2-5 用△— Y 等效变换法求题2-5 图中 a、b 端的等效电阻：（1）将结点①、②、③之间的三个 9 电阻构成的△形变换为 Y 形；（2）将结点①、③、④与作为内部公共结点的②之间的三个 9 电阻构成的 Y 形变换为△形。

①a999②③99b④题 2-52-11利用电源的等效变换，求题2-11 图所示电路的电流i 。

第一章“电路模型和电路定律”练习题1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联（2）ui乘积表示什么功率（3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率（a）（b）题1-1图解：（1）图（a）中电压电流的参考方向是关联的，图（b）中电压电流的参考方向是非关联的。

（2）图（a）中由于电压电流的参考方向是关联的，所以ui乘积表示元件吸收的功率。

图（b）中电压电流的参考方向是非关联的，所以ui乘积表示元件发出的功率。

（3）图（a）中u＞0、i＜0，所以ui＜0。

而图（a）中电压电流参考方向是关联的，ui乘积表示元件吸收的功率，吸收的功率为负，所以元件实际是发出功率；图（b）中电压电流参考方向是非关联的，ui乘积表示元件发出的功率，发出的功率为正，所以元件实际是发出功率。

1-4 在指定的电压u和电流i的参考方向下，写出题1-4图所示各元件的u和i 的约束方程（即VCR）。

（a）（b）（c）（d）（e）（f）题1-4图解：（a）电阻元件，u、i为关联参考方向。

由欧姆定律u=Ri=104 i （b）电阻元件，u、i为非关联参考方向，由欧姆定律u = - R i = -10 i（c）理想电压源与外部电路无关，故u = 10V（d ）理想电压源与外部电路无关，故 u = -5V（e ）理想电流源与外部电路无关，故 i=10×10-3A=10-2A（f ）理想电流源与外部电路无关，故 i=-10×10-3A=-10-2A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。

（a ） （b ） （c ）题1-5图解：（a ）由欧姆定律和基尔霍夫电压定律可知各元件的电压、电流如解1-5图（a ）故 电阻功率10220W R P ui ==⨯=吸（吸收20W ）电流源功率 I 5210W P ui ==⨯=吸（吸收10W ） 电压源功率U 15230W P ui ==⨯=发（发出30W ）（b ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（b ）故 电阻功率 12345W R P =⨯=吸（吸收45W ）电流源功率 I 15230W P =⨯=发（发出30W ） 电压源功率U 15115W P =⨯=发（发出15W ）（c ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（c ）故 电阻功率15345W R P =⨯=吸（吸收45W ） 电流源功率 I 15230W P =⨯=吸（吸收30W ） 电压源功率U 15575W P =⨯=发（发出75W ）1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。

2019华工电路原理编辑整理：白太刘万炮1.(单选题) 一个实际电源可以用电压源模型表示，也可以用电流源模型来表示。

在这两种模型中，该实际电源的内阻应为（）。

A. 0B. ∞C. 定值D. 不能确定答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 在图1-1所示电路中，已知电流，则电流为( )A. 3AB. -3AC. 1AD. -1A答题： A. B. C. D. （已提交）参考答案：B问题解析：3.(单选题) 在图1-2所示电路中，已知。

A、B两点间的电压为( )A. -6VB. 6VC.-18VD. 18V答题： A. B. C. D. （已提交）参考答案：C问题解析：4.(单选题) 图1-3所示电路中，理想电压源发出的功率P为（）。

A. 6WB. -6WC. 18WD. -18W答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 理想电流源的外接电阻越大，则它的端电压（）。

A. 越高B. 越低C. 不变D. 不能确定答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 图1-4所示电路中电流为（）A. 7AB. 3AC. -3AD. -7A答题： A. B. C. D. （已提交）参考答案：C问题解析：7.(单选题) 在图1-5所示电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：C问题解析：8.(单选题) 图1-6所示电路中，理想电流源发出的功率P为（）。

A. 12WB. -12WC.30WD. -30W答题： A. B. C. D. （已提交）参考答案：A问题解析：9.(单选题) 理想电压源的外接电阻越大，则流过理想电压源的电流（）。

A. 越大B. 越小C. 不变D. 不能确定答题： A. B. C. D. （已提交）参考答案：B问题解析：10.(单选题) 在图1-7所示电路中，已知：。

B. ∞C. 定值D. 不能确定答题： A. B. C. D.参考答案：C2.(单选题) 在图1-1所示电路中，已知电流，则电流为( )A. 3AB. -3AC. 1AD. -1A答题： A. B. C. D. （已提交）参考答案：B3.(单选题) 在图1-2所示电路中，已知。

A、B两点间的电压为( )A. -6VB. 6VC.-18VD. 18V答题： A. B. C. D. （已提交）参考答案：C4.(单选题) 图1-3所示电路中，理想电压源发出的功率P为（）。

A. 6WB. -6WC. 18WD. -18W答题： A. B. C. D. （已提交）参考答案：B答题： A. B. C. D.参考答案：A6.(单选题) 图1-4所示电路中电流为（）A. 7AB. 3AC. -3AD. -7A答题： A. B. C. D. （已提交）参考答案：C7.(单选题) 在图1-5所示电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：C8.(单选题) 图1-6所示电路中，理想电流源发出的功率P为（）。

A. 12WB. -12WC.30WD. -30W答题： A. B. C. D. （已提交）参考答案：A越大 B. 越小 C. 不变 D. 不能确定答题： A. B. C. D.参考答案：B10.(单选题) 在图1-7所示电路中，已知：。

电流为（）。

A. 1AB. 2AC. 3AD. －3A答题： A. B. C. D. （已提交）参考答案：C第一章电路模型和电路定律11.(单选题) 在图1-8所示电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：B12.(单选题) 在图1-9所示电路中，已知，则供出电功率的是（）。

A. 电压源B. 电流源C. 电压源和电流源D. 不能确定答题： A. B. C. D. （已提交）参考答案：B不通过电压－电流平面直角坐标原点的一条直线答题： A. B. C. D.参考答案：A14.(单选题) 图1-10所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。

华南理工大学2021《电路原理》第二次作业2021第二次作业第七章“一阶电路和二阶电路的时域分析”练习题7-1题7-1图（a）、（b）右图电路中控制器s在t=0时动作，试求电路在t=0+时刻电压、电流的初始值。

1+10v2s(t=0)110?c2fic++10v2s(t=0)5?l1h?5v+??ucil+ul5（a）（b）题7-1图求解：(1)首先根据控制器s动作前的电路谋电容电压uc(0).由于控制器s动作前，电路处在稳定状态，对直流电路存有duc/dt=0,故ic=0,电容可以看做开路，t=0-时电路例如十几页7-1图（a1）右图，由（a1）得uc(0-)=10vt=0时控制器动作,由于换路时，电容电压uc不跃变，所以存有uc(0+)=uc(0-)=10v求得uc(0+)后，应用替代定理，用电压等于uc(0+)=10v的电压源代替电容元件，画出0+时刻等效电路如图（a2）所示，由0+等效电路计算得ic(0+)=－(10+5)/10=－1.5aur(0+)=10ic(0+)=－15v(2)首先根据控制器s动作前的电路谋电感电流il(0-).由于控制器s动作前，电路处在稳定状态，对直流电路存有dil/dt=0,故ul=0,电感可以看做短路，t=0-时电路例如十几页7-1图（b1）右图，由（b1）得il(0-)=10/(5+5)=1a。

t=0时控制器动作,由于换路时，电感电流il不跃变，所以有il(0-)=il(0+)=1a。

求得il(0+)后，应用替代定理，用电流等于il(0+)(0+)=1a的电流源代替电感元件，画出0+等效电路如图（b2）所示，由0+等效电路计算得ur(0+)=－ul(0+)=5il(0+)=5vul(0+)=－5vil(0+)=ir(0+)=1a欧欧欧欧欧7-8题7-8图所示电路开关原合在位置1，t=0时开关由位置1合向位置2，求t?0时电感电压ul(t)。

《电路原理》同步练习册第1页共26页2?+u?6?+6u3?2s1+3?+15v3hul(t)?题7-8图求解：由于控制器动作前的电路可以求出il(0-)=15/3a=5a.控制器动作后，电路为所含THF1源的rl电路零输出积极响应，用外施电源法解电感以外电路的耦合电阻，例如十几页7-8图右图由图所述：i1=us/3i2=i－i1=i－us/3对十几页7-8图右图电路列kvl方程，存有：（2+6）i2+6u=us①而u=－2i2=2（i－us/3）代入①式存有8（i－us/3）+6〔－2（i－us/3）〕=us得4i=us/3所以req=us/i=12?时间常数为?=ie/req=3/12=1/4s故il(t)=5e-4taul(t)=l(dil/dt)=3(d/dt)5e-4t=－60e-4tv7-12题7-12图所示电路中开关闭合前电容无初始储能，t=0时开关s闭合，求t?0时的电孟电压uc(t)。

题1-1图解41）题1 -I 151（a ）中上辽在元件上为关联義考方向；聽i "图（昉申， 叭f 为非关联参考方向.（2） 题I -1图（韵中.p = u i 表示元件嘅收的功率勒题I -1图（h ）中』*f 表示元件发出的坊枣’（3） 在E I -1图宀）中,p = ux<0.表示元件吸收负功率'实际发出功率：柱 ® I - 1 K （ b ）中/件实际笈出功率。

1-4在指定的电压u 和电流i （即 VCR ）。

的参考方向下，写出题 1-4图所示各元件的u 和i 的约束方程10k'1i 10'.1o- +10V + J +Q -0+u _(a) (b) (c)5Vu T 」0m A u -O 1 0mA—~u-(d)（e ） 题1-4图解:（1） IS1-4图3）中卫"为非关联塞考方向jW ^]0x10J /o ⑵ 題17图（b ）中si 为非关联参考方向』=-10（0（3） 34 1 -4 31（e ）中上与电巫源的槪励电压方向相同严二10 V o （4） 题I -4图（d ）中卫与电压源的激励电压方向相反"二-5 V 3 （5） 题1-4图仁》中」与屯淹源的激励电流方向相1^3 = 10x10^ X1-5试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1） u 、i 的参考方向是否关联？（ 2） ui 乘积表示什么功率?（3）如果在图（a ）中u>0、i<0；图（b ）中u>0、i>0，元件实际发出还是吸收功率？元件+u (a)元件+u (b)1题1-16图解：軀I Y 图心〉中•流过!5 V 租压源的2 A 电汛与激励电压!5 V 为非关 联参考方向，创此"电压源发出功率^15x2 U -30 W ：2 A 电流湎的瑞刚 SV. -( -5x2+15) V.< V,吐电旅与激励屯流沟关联参時方向■因此’电流 源吸收功率巴趨=5 x2 10 电阻消枢功率瑤卅乜 x5 W=20 W fl 电路中虑■加 %功率平衡， 軀1 5 iS(b)中也压源中的电流仏*2-星A - -1 A,其方向号激励 电圧关联)5 V 电压源吸收功率玖謔三15 x (1) W s -15 电压源实际发出功率15 W. 2 A 电潦滥两坡的电压为15 ¥，与敝励电流2 A 为非关联参粤方1 C 3*向.2 A 电流源发出功率 .=15 x2 W = 30 W o 电阻消耗功率和=y~ W = 45 W.电貉中屮心=P 「.曙功率平壷。

第一章电路模型和电路定律当前页有10题，你已做10题，已提交10题，其中答对10题。

1.电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（）。

A.图1-1B.图1-2C.图1-3图1-1 图1-2 图1-3答题： A. B. C. D. （已提交）2.在图1-4所示电路中，已知U＝4V，电流I=－2A，则电阻值R为（）。

A.-2ΩB.2ΩC.-8Ω图1-4答题： A. B. C. D. （已提交）3.在图1-5所示电路中，US，IS均为正值，其工作状态是（）。

A.电压源发出功率B.电流源发出功率C.电压源和电流源都不发出功率图1-5答题： A. B. C. D. （已提交）4.在图1-6所示电路中，US，IS均为正值，其工作状态是（）。

A.电压源发出功率B.电流源发出功率C.电压源和电流源都不发出功率图1-6答题： A. B. C. D. （已提交）5.图1-7所示电阻元件R消耗电功率10W，则电压U为（）。

A.-5VB.5VC.20V图1-7答题： A. B. C. D. （已提交）6.图1-8所示元件供出电功率10W，则电压U为（）。

A.－5VB.5VC.20V图1-8答题： A. B. C. D. （已提交）7.非线性电阻元件的伏安特性是一条（）。

A.通过电压－电流平面直角坐标原点的一条曲线B.不通过电压－电流平面直角坐标原点的一条曲线C.通过电压－电流平面直角坐标原点的一条直线答题： A. B. C. D. （已提交）8.非线性电阻两端的电压与其中电流的关系（）。

A.不遵循欧姆定律B.遵循欧姆定律C.有条件地遵循欧姆定律答题： A. B. C. D. （已提交）9.非线性电阻的电阻值为（）。

A.定值B.非定值，但与该电阻两端的电压或通过的电流无关C.非定值，且与该电阻两端的电压或通过的电流有关答题： A. B. C. D. （已提交）10.一个实际电源可以用电压源模型表示，也可以用电流源模型来表示。

2019年华南理⼯⽹络教育《电路原理》随堂练习题及答案B. ∞C. 定值D. 不能确定答题： A. B. C. D.参考答案：C2.(单选题) 在图1-1所⽰电路中，已知电流，则电流为( )A. 3AB. -3AC. 1AD. -1A答题： A. B. C. D. （已提交）参考答案：B3.(单选题) 在图1-2所⽰电路中，已知。

A、B两点间的电压为( )A. -6VB. 6VC.-18VD. 18V答题： A. B. C. D. （已提交）参考答案：C4.(单选题) 图1-3所⽰电路中，理想电压源发出的功率P为（）。

A. 6WB. -6WC. 18WD. -18W答题： A. B. C. D. （已提交）参考答案：B答题： A. B. C. D.参考答案：A6.(单选题) 图1-4所⽰电路中电流为（）A. 7AB. 3AC. -3AD. -7A答题： A. B. C. D. （已提交）参考答案：C7.(单选题) 在图1-5所⽰电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：C8.(单选题) 图1-6所⽰电路中，理想电流源发出的功率P为（）。

A. 12WB. -12WC.30WD. -30W答题： A. B. C. D. （已提交）参考答案：A越⼤ B. 越⼩ C. 不变 D. 不能确定答题： A. B. C. D.参考答案：B10.(单选题) 在图1-7所⽰电路中，已知：。

电流为（）。

A. 1AB. 2AC. 3AD. －3A答题： A. B. C. D. （已提交）参考答案：C第⼀章电路模型和电路定律11.(单选题) 在图1-8所⽰电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：B12.(单选题) 在图1-9所⽰电路中，已知，则供出电功率的是（）。

A. 电压源B. 电流源C. 电压源和电流源D. 不能确定答题： A. B. C. D. （已提交）参考答案：B不通过电压－电流平⾯直⾓坐标原点的⼀条直线答题： A. B. C. D.参考答案：A14.(单选题) 图1-10所⽰为⼀族独⽴直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。

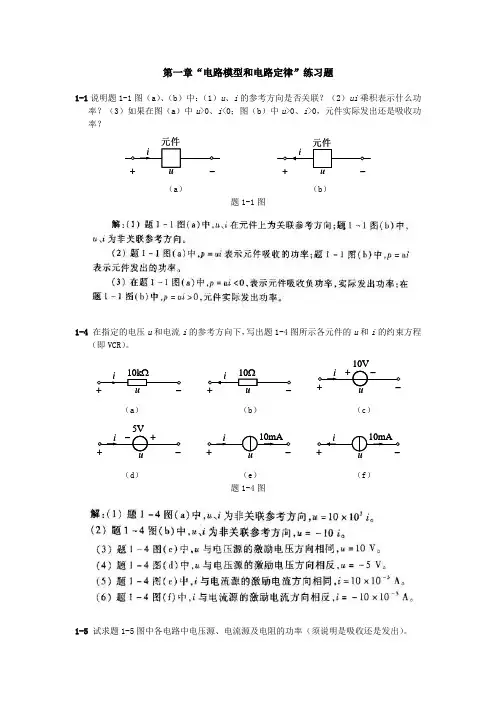

第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1）u 、i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u >0、i <0；图（b ）中u >0、i >0，元件实际发出还是吸收功率？（a ） （b ）题1-1图解：（1）题1-1图（a ），u 、i 在元件上为关联参考方向：题1-1图（b ）中，u 、i 在元件上为非关联参考方向。

（2）题1-1图（a ）中，P=ui 表示元件吸收的功率；题1-1图（b ）中，P=ui 表示元件发出的功率。

（3）题1-1图（a ）中，P=ui <0表示元件吸收负功率，实际发出功率：题1-1图（b ）中，P=ui >0，元件实际发出功率。

1-4 在指定的电压u 和电流i 的参考方向下，写出题1-4图所示各元件的u 和i 的约束方程（即VCR ）。

（a ） （b ） （c ）（d ） （e ） （f ）题1-4图解：（1）题1-4图（a ）中，u 、i 为非关联参考方向，u=10×103i 。

（2）题1-4图（b ）中u 、i 为非关联参考方向，u=－10i 。

（3）题1-4图（c ）中u 与电压源的激励电压方向相同u= 10V. （4）题1-4图（d ）中u 与电压源的激励电压方向相反u= －5V . （5）题1-4图（e ）中i 与电流源的激励电流方向相同i=10×10-3A （6）题1-4图（f ）中i 与电流源的激励电流方向相反i=－10×10-3A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。

（a）（b）（c）题1-5图解：题1-5图（a）中流过15V电压源的2A电流与激励电压15V为非关联参考方向，因此，电压源发出功率P U发=15×2W=30W；2A电流源的端电压为U A=（－5×2+15）=5V,此电压与激励电流为关联参考方向，因此，电流源吸收功率P I吸=5×2W=10W;电阻消耗功率P R=I2R=22×5W=20W，电路中P U发=P I吸+P R功率平衡。

华南理工大学期末考试《电路原理》试卷注意事项：1.本试卷共三大题，满分100分，考试吋间120分钟，闭卷;2. 考前请将密封线内各项信息填写淸楚；3. 所有答案请直接做在试卷上，做在草稿纸上无效；4. 考试结束，试卷、草稿纸一并交回。

1. 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u=20V ，i =5A,则该二 端元件（产生/吸收）100W 的电功率。

2.在时域内，线性电容和线性电感的VCR 关系式分别为i c =3. 一个含有7条支路、5个节点的电路，其独立的KCL 方程有有一 L=0. 1H 的电感元件，己知其两端电压u=100V2cos （1000t-30° ） V,则该电感,流过电感的电流1=某一正弦交流电动势的解析式为e=141.4cos （100nt+60°） V,则该正弦电动势的题号―二三总分得分一填空,:（每格1分，共30分），相应的相量形式为Ic= ，U L =个，独立的KVL方程有个；若用2b 方程法分析，则应有个独立方程。

4. 元件的感抗为，阻抗为，导纳 5. 有效值E=，频率为f=。

当t=0. Is 时，该6.7.8.9.10. 电动势的瞬时值为己知交流电流的解析式：ii=10cos (100nt-130° ) A，i2=20cos (100nt+60° ) A,则ii超前i2在正弦激励下，含有L和C的单口网络的端口电压与电流同相时，称电路发生了有一理想变压器，已知原边线圈的匝数Nu电压有效值为m,电流有效值为副边线圈匝数N2,电压有效值为U2,电流有效值为12,则山/U2=Ii/ I2= ，如在副边接上阻抗Z。

，则从原边视入的阻抗为Z in=线性一阶动态电路的全响应，从响应与激励在能量方面的关系来分析，可分解为与之和。

在二阶RLC串联电路的零输入响应中，当电路参数满足R>2VL/C时，储能元件的放电过程表现为放电，这种情况称为：反之，当R<211.在互易二端口网络的各种参数中，只有种参数中，只有 是独立的。
