一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

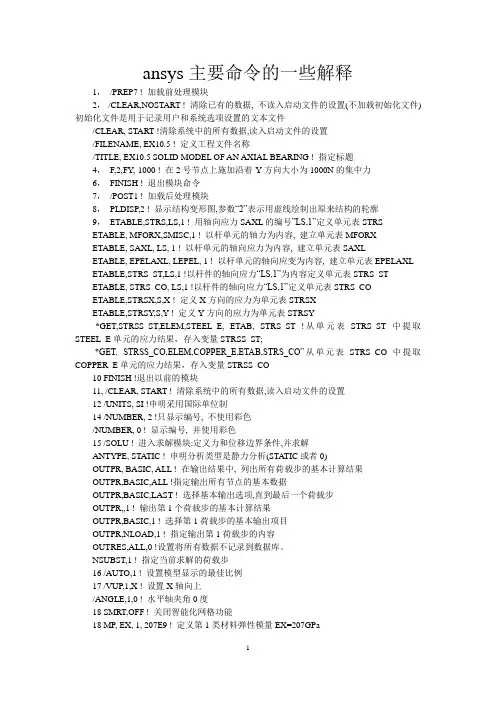

ansys主要命令的一些解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXL ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STA TIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。
GUI：Preprocessor>Modeling>Operate>功能：沿已有线的方向并在线上的一个端点上拉伸线的长度GUI ：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD 实体模型分配属性：GUI ：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts> 2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR文件GUI：Preprocessor> General Postproc >Write PGR File> 10. 单元表处理单元结果GUI：Utility Menu> PlotCtrls >Capture Image>GUI：Utility Menu> PlotCtrls >Hard Copy>To file12. 动画显示结果。
A N S Y S命令流解释大全集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-一、定义材料号及特性mp,lab,mat,co,c1,…….c4lab:待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex:弹性模量nuxy:小泊松比alpx:热膨胀系数reft:参考温度reft:参考温度prxy:主泊松比gxy:剪切模量mu:摩擦系数dens:质量密度mat:材料编号（缺省为当前材料号）c材料特性值，或材料之特性，温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,...!设定时间值（静力分析选项）NLGEOM,ON!打开大位移效果NROPT,FULL!设定牛顿－拉夫森选项ESTIF,...!设定非缺省缩减因子（可选）ESEL,...!选择在本载荷步中将不激活的单元EKILL,...!不激活选择的单元ESEL,S,LIVE!选择所有活动单元NSLE,S!选择所有活动结点NSEL,INVE!选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0!约束所有不活动的结点自由度（可选）NSEL,ALL!选择所有结点ESEL,ALL!选择所有单元D,...!施加合适的约束F,...!施加合适的活动结点自由度载荷SF,...!施加合适的单元载荷BF,...!施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF 命令得到更详细的解释。

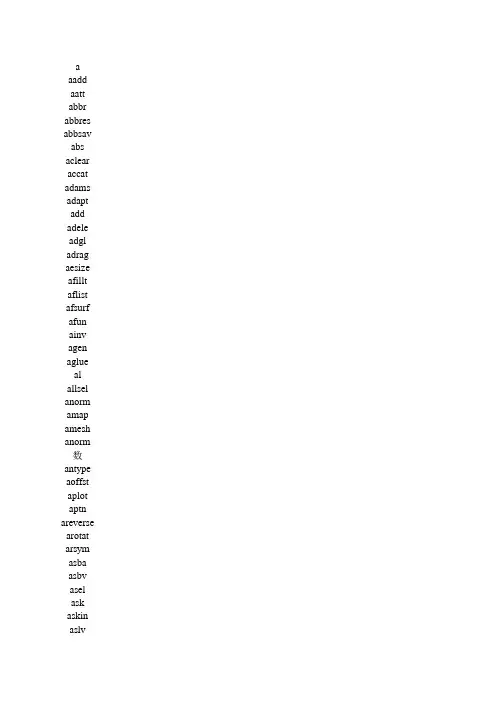

ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。
面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。
如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。
建议环形坐标系下实体建模不用此命令。
菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。
PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。
REAL：指定给所选的未划分网格的面的实常数号。
TYPE：指定给所选的未划分网格的面的单元类型号。
ESYS：指定给所选的未划分网格的面的坐标系号。
SECN：指定给所选的未划分网格的面的区域号。
注释：从所选的面中生成的面也将具有这些属性。
当面划分网格时将使用这些单元属性。
如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。
ANSYS 命令解析NODE 节点 ELEMENT 单元 DOF（degree of freedom）自由度ANSYS 求解问题的基本流程前处理（Preprocessing ）----solution—general postprocessing 操作过程进入ansys /PREP7 finish /solu finish /post1 finishPREP7 建立模型所需资料，定义属性，划分网格SOLU 施加载荷施加边界约束求解POST1 AND POST26 post1用于静结构分析、屈曲分析以及模态分析，将求解部分结果显示出来，比如应力，应变等。
Post26只用于动态结构分析，用于与时间相关的时域处理。
/TITLE ，Title 定义分析标题 /UNITS，LABEL 单位制用于表示分析时系统所采用的单位，LABEL=SI（公制，m，kg，s）；LABEL=CSG（cm，g，s）；LABEL=BFT （英制，长度=ft）；LABEL=BIN（英制，长度=in）。
/PREP7 进入前处理模块。
ET，ITYPE，ENAME，KOPT1，，，，，KOPT6，INOPR 用于定义单元类型，其中ITYPE为单元编号（1，2。
），ENAME是ANSYS 的单元库名称，也就是所选中的单元类型，KOPT1 ，，，KPOT6 用于指定单元特性编号。
MP，LAB，MAT，C0，C1 ，C2，C3，C4该命令用于指定材料属性（material property），材料属性为固定值时，其值为C0 ，当它随温度变化时用C1-C4四个参数控制。
Lab 为材料属性类别，例如杨氏模量（Lab=EX，EY，EZ），Lab=DENS密度，Lab=NUXY，NUXZ，NUYZ泊松比，Lab=GXY，GXZ，GYZ 剪切模量，热分析中的膨胀系数Lab=Alpx，Aalpy，Alpz。
MAT 为对应ET所定义的号码（ITYPE），表示该属性属于ITYPE。

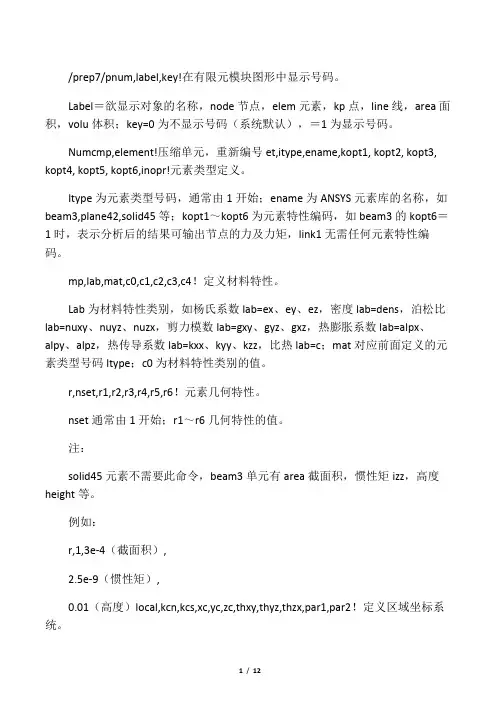

/prep7/pnum,label,key!在有限元模块图形中显示号码。
Label＝欲显示对象的名称，node节点，elem元素，kp点，line线，area面积，volu体积；key=0为不显示号码（系统默认），＝1为显示号码。
Numcmp,element!压缩单元，重新编号et,itype,ename,kopt1, kopt2, kopt3, kopt4, kopt5, kopt6,inopr!元素类型定义。
Itype为元素类型号码，通常由1开始；ename为ANSYS元素库的名称，如beam3,plane42,solid45等；kopt1～kopt6为元素特性编码，如beam3的kopt6＝1时，表示分析后的结果可输出节点的力及力矩，link1无需任何元素特性编码。
mp,lab,mat,c0,c1,c2,c3,c4！定义材料特性。
Lab为材料特性类别，如杨氏系数lab=ex、ey、ez，密度lab=dens，泊松比lab=nuxy、nuyz、nuzx，剪力模数lab=gxy、gyz、gxz，热膨胀系数lab=alpx、alpy、alpz，热传导系数lab=kxx、kyy、kzz，比热lab=c；mat对应前面定义的元素类型号码Itype；c0为材料特性类别的值。
r,nset,r1,r2,r3,r4,r5,r6！元素几何特性。
nset通常由1开始；r1～r6几何特性的值。
注：solid45元素不需要此命令，beam3单元有area截面积，惯性矩izz，高度height等。
例如：r,1,3e-4（截面积）,2.5e-9（惯性矩）,0.01（高度）local,kcn,kcs,xc,yc,zc,thxy,thyz,thzx,par1,par2！定义区域坐标系统。
kcn区域坐标系统代号（大于10）；kcs区域坐标系统属性（0为卡式坐标，1为圆柱坐标，2为球面坐标）；xc,yc,zc（该区域坐标系统与整体坐标系统原点关系）。
一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

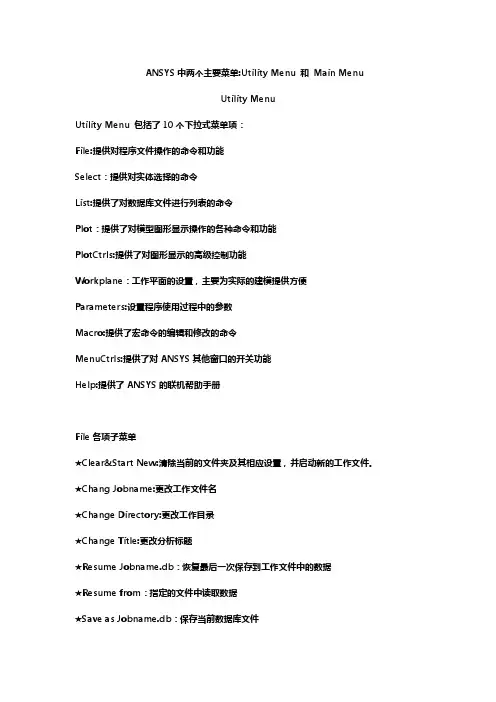

ANSYS中两个主要菜单:Utility Menu 和 Main MenuUtility MenuUtility Menu包括了10个下拉式菜单项：File:提供对程序文件操作的命令和功能Select：提供对实体选择的命令List:提供了对数据库文件进行列表的命令Plot：提供了对模型图形显示操作的各种命令和功能PlotCtrls:提供了对图形显示的高级控制功能Workplane：工作平面的设置，主要为实际的建模提供方便Parameters:设置程序使用过程中的参数Macro:提供了宏命令的编辑和修改的命令MenuCtrls:提供了对ANSYS其他窗口的开关功能Help:提供了ANSYS的联机帮助手册File各项子菜单★Clear&Start New:清除当前的文件夹及其相应设置，并启动新的工作文件。
★Chang Jobname:更改工作文件名★Change Directory:更改工作目录★Change Title:更改分析标题★Resume Jobname.db：恢复最后一次保存到工作文件中的数据★Resume from：指定的文件中读取数据★Save as Jobname.db：保存当前数据库文件★Save as …：当前数据库中的内容保存到指定文件名的文件中去★Write DB log File：将数据库日志文件写入指定的文件中★Read Input form：从指定的ANSYS命令文本文件中读取命令★Switch Output to:切换输出文本数据到文件或输出窗口★List:列出文件的内容★File Operation:对文件进行操作★ANSYS File Option:ANSYS文件选项★Import:外部几何模型的输入接口★Expert:ANSYS几何模型的输出接口★Report Generator:报告生成器向导★Exit:退出ANSYS程序Select各项子菜单Nodes By Num/Pick:通过编号或拾取来选择节点Elements Attached to：选取附属于其他实体图元上的节点 Volumes → By Location：根据坐标值的位置选取节点Entities:Areas By Attributes:根据节点的属性来选择(实体) Lines Exterior：选定单元表面的节点Keypoints By Results：根据求解结果选定满足在一定求解结果范围的节点Master node num 主自由度节点号Coupled set num 耦合自由度节点号Constraint eq num 约束方程约束的节点THXY rot angle 在坐标XY平面被旋转指定角度范围的节点 THYZ rot angle 在坐标YZ平面被旋转指定角度范围的节点 THZX rot angle 在坐标ZX平面被旋转指定角度范围的节点By AttributesMaterial num 材料编号Elem type num 单元类型编号Real set num 实常数号Elem CS num 单元系统编号Layer num 层编号Section ID num 截面ID号From Full:表示从整个实体集中选择一个子集Reselect:表示从当前子集中在选择一个子集Also select:表示在当前子集中在添加另外一个子集Unselect:表示从当前子集中除掉一部分Invert:表示选择当前子集的补集Select None:表示选择空集Adjacent to:选择与选定单元相邻的单元Concatenated：选择与选定面相连的面★Comp/Assembly(部件/组件)List各项子菜单★File:列出文件的内容★State:列出当前系统的状态Global State:系统总体的状态信息Graphics：列出图形文件信息Working Plane：列出工作平面的相关信息Parameters：列出所有自定义的参数P-Method:列出P方法的相关信息LS-DYNA：列出与LS-DYNA相关的信息Preprocessor：列出与前处理相关的信息Solution：列出与求解操作相关的信息General Postproc：列出与通用后处理操作相关的信息TimeHist Postproc：列出与时间历程后处理操作相关的信息Design Opt：列出优化设置相关信息Run-Time State：列出运行状态相关信息Radiation Matrix：列出辐射矩阵Configuration：列出系统配置相关信息★Properties:具体属性信息DOF Constraints:列表自由度约束Forces：列表集中力或集中弯矩Surface：列表面力Body：列表体力★Loads Interia Loads：列表惯性载荷Solide Model Load：列表实体模型所有荷载Initial Conditions：列表节点上的初始条件Elem Init Condit’n：列表单元上的初始条件Plot各项子菜单★Replot:重新绘制★Materials:☆Properties to be graphed:选择显示的材料☆Material Num：材料类型编号☆Range of temp value:温度值范围☆Range of prop value：输入与温度值相对应的材料属性值范围Elastic modulus:弹性模量Therm expan coefReference tempPoisson’s ratioShear modulus：剪切模量Damping multipFriction coeffdensitySpecific heatEnthalpyProperties to be graphed The conductitivityConv film coeffEmissivityHeat gen rate：热生成率ViscositySonic velocityElec resistivityRel permittivityRel permeabilityMag coerciv forcLoss tangentSeebeck coeffsPlotctrls各项子菜单★Pan-Zoom-Rotate:平移、缩放、旋转视图★View Setting：对视图进行设置Coord axis orientation：全局直角坐标系的参考方向★Numbering：显示实体编号设置★Symbol：特殊符号的设定和添加★Style：设置图形显示的风格★Font Controls：设置绘图区的字体类型和大小★Windows Controls：对绘图窗口的控制★Erase Options：清屏功能设置★Animate：动画制作★Annotate：设置注释文字★Device Options：图形设备控制选项★Redirect Plot ：对图形进行重定向操作★Hard Copy：图形硬复制★Capture Image：图形捕捉★Multi-Plot Controls：多绘图窗口操作WorkPlane各项子菜单★Display Working Plane:显示工作平面★Show WP Status：显示工作平面的状态★WP Setting：设置工作平面★Offset WP by Increments：通过增量平移工作平面★Offset WP to：平移工作平面到指定的位置★Align WP with：定义一个新的工作平面★Change Active CS to:改变当前激活的坐标系到指定的坐标系统★Change Display CS to：改变显示坐标系★Local Coordinate System：局部坐标系控制。
ANSYS 命令解析NODE 节点 ELEMENT 单元 DOF（degree of freedom）自由度ANSYS 求解问题的基本流程前处理（Preprocessing ）----solution—general postprocessing 操作过程进入ansys /PREP7 finish /solu finish /post1 finishPREP7 建立模型所需资料，定义属性，划分网格SOLU 施加载荷施加边界约束求解POST1 AND POST26 post1用于静结构分析、屈曲分析以及模态分析，将求解部分结果显示出来，比如应力，应变等。
Post26只用于动态结构分析，用于与时间相关的时域处理。
/TITLE ，Title 定义分析标题 /UNITS，LABEL 单位制用于表示分析时系统所采用的单位，LABEL=SI（公制，m，kg，s）；LABEL=CSG（cm，g，s）；LABEL=BFT （英制，长度=ft）；LABEL=BIN（英制，长度=in）。
/PREP7 进入前处理模块。
ET，ITYPE，ENAME，KOPT1，，，，，KOPT6，INOPR 用于定义单元类型，其中ITYPE为单元编号（1，2。
），ENAME是ANSYS 的单元库名称，也就是所选中的单元类型，KOPT1 ，，，KPOT6 用于指定单元特性编号。
MP，LAB，MAT，C0，C1 ，C2，C3，C4该命令用于指定材料属性（material property），材料属性为固定值时，其值为C0 ，当它随温度变化时用C1-C4四个参数控制。
Lab 为材料属性类别，例如杨氏模量（Lab=EX，EY，EZ），Lab=DENS密度，Lab=NUXY，NUXZ，NUYZ泊松比，Lab=GXY，GXZ，GYZ 剪切模量，热分析中的膨胀系数Lab=Alpx，Aalpy，Alpz。
MAT 为对应ET所定义的号码（ITYPE），表示该属性属于ITYPE。
R，NSET，R1，R2，R3，R4，R5，R6 实常数定义，也就是对某一单元的补充几何特征，比如梁单元的截面积，壳单元的厚度等等。
其指定参数顺序必须与单元表的顺序一致。
ELIST 将现有单元资料以直角坐标系统列于窗口中。
/SOLU 进入求解模块 /PSOT1 进入通用后处理模块以下是一个实例解说FINISH 退出以前模块 /CLEAR，START 清除系统中所有数据，读入启动文件的设臵/FILNAME，EX2 指定所有数据的文件名 /UNITS，SI 指定系统单位国际制/TITLE，Plane roof tuss model。
指定分析标题 /PREP7 进入前处理模块N，1，0，0 定义节点1（0，0） N，2，2，0 定义节点2（2，0）……….. ET，1，LINK1 定义第一种单元为二维杆单元LINK1MP，EX，1，207E9 定义第一种材料弹性模量EX R，1，0.01定义杆件实常数---截面积E，1，2连接1，2节点为第一单元，以后依次是E，2，3 。
E，，，FINISH/SOLU 进入求解模块ANTYPE， STATIC 声明求解类型为静力分析OUTPR，BASIC，ALL 在输出结果中，列出元素的结果D，1，ALL，0，，5，4 约束1号节点的所有位移分量，并按增量4循环到节点5 。
NSEL，U，NODE，，1，5，1 对1 –5 号节点取消选择F，ALL，FY，-1000 对当前选择节点施加Y向的集中力。
ALLSEL 选择所有项目SOLVE 发出求解指令 FINISH退出求解模块 /POST1 进入通用后处理模块PLDISP ，2 显示结构变形图（保留未变形结构的轮廓） PLDISP 列出节点位移值。
ERABLE，MFORX，SMISC，1 建立元素结果表，杆单元的轴向力ERABLE，SAXL，LS，1 建立元素结果表，杆单元的轴向应力ERABLE，EPELAXL，LEPEL，1 建立元素结果表，杆单元的轴向应变PLETAB 显示单元表资料 PLETAB，MFORX 用色度图显示杆轴力图 FINISH 例题2 ，略去相同步骤只对一些命令解析 /PREP7BLC4，0，0，80，100 生成矩形平面坐标1（0，0）对角坐标2（80，100）CYL4 ，80，50，50 生成圆形平面圆心坐标（80，50 ）半径50AADD， ALL 布尔加运算，将选择的面（all）相加为一个新的面。
ASBA，6，ALL 布尔减运算，选择需要减操作的面（6），在选择要减去的面（all），这里是指合成面中减去合成运算以后生成的所有面（all）。
ET，1，PLANE82 定义单元类型PLANE82KEYOPT，1，3，3 点有厚度的平面应力单元。
R，1，20 定义实常数MP，EX，200 000 MP，PRXY，1，0.3 定义泊松比0.3AESIZE，ALL，7 定义单元尺寸 AMESH，ALL 对所有面划分网格 FINISH/SOLU ANTYPE ，0 指定为结构静力分析 DL，7，，ALL，0 约束处理。
DL用于在孔内径的线上施加约束 all ，0 指定为全约束。
FK，9，FY，-1000 大孔关键点上施加载荷。
SOLVE，FINISH，/POST1 ，PLNSOL，S，EQV 图形显示节点mises应力。
ANCNTR，10，0.15 制作动画 finishANSYS 坐标总体坐标 global coordinate systems 和局部坐标 local coordinate systems节点坐标 nodal coordinate systems 单元坐标element coordinate systems 显示坐标系 display coordinate systems 结果坐标 results coordinate systems 直角坐标 Cartesian 圆柱坐标 cylinder 球面坐标sphericity 这三种坐标分别以0，1，2表示，系统默认值为直角坐标。
创建局部坐标系（1）LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2在当前总体坐标系下创建局部坐标 KCN 局部坐标序号，取值大于10；KCS 坐标类型0，1，2，3（3是指环坐标）；XC、YC、ZC原点；THXY旋转轴Z的角度（X 向Y）；THYZ旋转轴X的角度（Y向Z）；THZX旋转轴Y的角度（Z向X）。
PAR1，PAR2 椭圆、球面或环形坐标的参数。
（2）通过已有节点创建局部坐标 CS，KCN，KCS，NORIG，NXAX，NXYPL，PAR1/2 KCN 序号，大于10 ；KCS，类型；NORIG 以该节点为新建坐标原点，若该项为P则可以进行GUI选取。
NXAX 原点与该节点方向为X轴方向；NXYPL原点与该节点方向为Y轴方向。
PAR1，2 椭圆，。
同上（3）通过已有关键点来创建 CSKP，KCN，KCS，NORIG，NXAX，NXYPL，PAR1/2 KCN，KCS， NORIG，NXAX，NXYPL，PART 同上；（4）通过当前定义的工作平面的原点创建 CSWPLA，KCN，KCS，PAR1，PAR2 ；同上。
坐标删除 CSDELE ，KCN1，KCN2，KCINC 其中KCN1 是要删除的第一个坐标序号，大于10，KCN2 是要删除的最后一个坐标序号，KCINC是指增加的步长，即间隔多长删除。
显示坐标 CSLIST，KCN1，KCN2 ，KCINC 解释同上改变坐标显示 DSYS ，KCN 其中KCN=0，1，2，3 或自己定义的坐标编号。
节点坐标 NROTAT，NODE1，NODE2，NINC节点坐标是用来定义节点自由度的方向。
每个节点都有自己的节点坐标，默认情况下平行于总体直角坐标。
在实际应用中有时需要施加不同于坐标系方向的约束或载荷，这就需要将节点坐标系旋转到所需的方向，然后在节点坐标系上施加约束或载荷。
单元坐标系每个单元都有自己的坐标系，单元坐标系用于规定正交材料特性的方向，加载表面压力和结果的输出方向。
ESYS，KCN 用于改变单元坐标系的方向，KCN使单元坐标系平行于编号为N的局部坐标系。
结果坐标系求解结束后的结果数据有位移（UX，UY，ROTX等）、应力（SX，SY，SZ）等。
这些数据已节点坐标系或者单元坐标系存储在数据库和结果文件中。
一般情况下，在显示、列表结果数据时，通常要把结果数据旋转到激活的结果坐标系中，默认情况下是直角坐标。
RSYS，KCN 其中KCN=0，1，2，SOLU，当KCN=SOLU 时表示结果坐标系使用求解坐标系。
定义工作平面通过3点定义工作平面WPLANE，WN，XORIG，YORIG，ZORIG，XXAX，YXAX，ZXAX，XPLAN，YPLAN，ZPLAN 在图形窗口中指定任意3点定义工作平面，WN为图形窗口编号，X、Y、ZORIG 为工作平面原点在全局直角坐标下的坐标；XXAX，YXAX，ZXAX是全局直角坐标系下的一点坐标，用来确定工作平面X轴方向；XPLAN，YPLAN，ZPLAN为全局直角坐标系下的第3点坐标，用来定义工作平面。
NWPLAN，WN，NORIG，NXAX，NPLAN 指定3个节点定义一个工作平面。
NORIG 是指以该编号节点为工作平面原点。
NORIG=P表示可以有GUI选取节点，NXAX定义X轴方向的节点标号，NPLAN定义工作平面的节点编号。
KWPLAN，WN，KORIG，KXAX，KPLAN 指定三个关键点，同上解释。
LWPLAN，WN，NL1，RE、RATIO 指定直线上的点而垂直于视向量的平面定义为工作平面， NL1制定线的编号， NL1=P可以GUI选取，RATIO指定工作平面所处位臵在线上的比率，该值在0.0—1.0之间，RATIO=P GUI 选取。
工作平面显示WPSTYL，SNAP，GRSPAC，GRMIN，GRMAX，WPTOL，WPCTYP，GRTYPE，WPVIS，SNAPANG SNAP 捕捉增量 SNAP=-1 表示关闭捕捉功能 GRSPAC栅格间距 GRMIN，GRMAX 栅格显示范围的最值；WPTOL容差值，默认为0.003 ，实质是使工作平面有一定厚度。
WPCTYP工作平面坐标系，可取值0，1，2 ；GRTYPE栅格显示类型，0为显示栅格和坐标轴，1为显示栅格，2，为显示坐标轴；WPVIS 栅格控制，0为不显示；SNAPANG捕捉角增量。
要是工作平面重回到默认设臵可以直接输入命令：WPSTYL，DEFA移动工作平面 KWPAVE，P1 将工作平面原点移动到指定关键点，P1 =P GUI选NWPAVE，N1 将工作平面原定移动到指定节点，N1=P GUI选取WPOFFS，XOFF，YOFF，ZOFF 将工作平面平移，X、Y、Z三个偏移量。
