MCC柜标准单元

MLS-5.0低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

上海广电电气(集团)股份有限公司和上海澳通开关有限公司保留对本手册的所有解释权。

保留对本手册中的数据进行更改的权利，且可能不进行事先的通知。

目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜、固定插拔式开关柜2.3.2.1 母线系统2.3.2.2 抽屉式功能单元2.3.2.3 固定插拔式功能单元2.3.2.4 PC柜2.3.2.5 无功功率补偿柜2.3.2.6 进出线方式2.3.2.7 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路4 一次方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾7 开关柜的运行7.1开关柜运行前的准备工作7.2 通电运行调试7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.3 插拔式开关柜的操作8 维护、保养8.1 检查8.2 保养8.3 损坏元件的更换9 常见故障及产生的原因和处理方法10 备品备件和专用工具11 订货须知1． 总则 1.1概述上海广电电气（集团）股份有限公司生产的MLS-5.0型系列低压开关设备是采用标准模件由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

ZJ30LMCC系统使用说明书东营高原电气有限公司中国·东营2008年11月1、系统简介MCC房设计制造为和发电房一体，分两个隔间分别放置，交流进线为400 V、3相、50 Hz电源，由房子另一端的柴油发电机为MCC柜提供电源。

MCC柜设有主电源进线断路器，为框架式800A，具备手动和电动储能功能。

在本套系统中设定为手动储能方式。

室内除MCC柜之外，还安装了电磁涡流刹车控制柜，与MCC柜并排放置。

断路器供电单元为GCS抽屉模式，相同容量之间的抽屉柜可以实现互换。

软启动器设计为“一拖二工作”方式，除满足正常三台45Kw 电动机使用外，还预留1路备用。

室内配备1.5匹空调，3组应急型照明荧光灯，绝缘橡胶铺垫等。

房体配带.1.5米接地棒和1*25黄绿双色接地电缆一套，用于房体接地。

2、操作软启动操作启动2.1为安全起见，电动机控制中心的所有控制开关都置于断开位置2.2启动时，首先合上每个MCC1-3柜中的软启动断路器QF0。

2.3启动某一路电动机时参照原理图在柜内合上该路的断路器。

2.4正常情况时，应将“软起动/停/远控软起”开关置于“远控软起”位。

由泥浆人员进行现场操作，在现场操作站，将合闸按钮按下，相应的回路通电，电机运转。

停机2.5在现场操作站，将分闸按钮按下，相应的回路断电，电机停止运转。

保护2.6各组负荷线路中的断路器为整个电路提供短路保护及过负荷保护。

2.7热继电器FR提供过载保护。

过载时，过大的电流使热继电器动作，将控制线路切断，电动机失电停转（在热元件冷却之前，继电器不能复位）。

2.8控制线路本身具有失压保护功能。

当电源电压偏低或停电时，接触器失电释放，电动机停转。

当电源恢复时，必须经过操作人员重新启动，电动机才能运转。

GCS柜操作GCS型抽屉柜，当某一路需要供电时，只需将相应抽屉的旋转手柄向右旋转90度达到合闸位置即可使抽屉内开关合闸。

3、接线当按井场要求把MCC房吊装就位后，即开始铺设电缆。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

目录附件1 技术规范书............................................................. 错误!未定义书签。

附件2 合同供货范围.. (19)附件3 技术资料和交付进度 (21)附件4 监造、检验/试验和性能验收试验 (23)附件5 技术服务和设计联络 (25)附件6 分包商/外购部件情况 (27)附件7 设备包装与运输 (28)附件8 技术规范偏差表 (29)附件9 卖方需要说明的其他问题 (29)附件10 招标文件附图 (29)1 总则1.1本设备技术规范书适用于2×660MW）一期工程主厂房380/220V电动机控制中心（MCC）柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标书中在附件八“技术规范偏差表”为标题的专门章节中加以详细描述。

1.4卖方须执行本技术规范书所列标准。

本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。

1.5卖方对开关柜成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得买方的认可。

1.6 卖方的产品应在相同容量机组工程或相似条件下有2台运行并超过两年，已证明安全可靠。

并能在本工程的环境条件下安全、可靠地运行，各种类型的开关柜及其附件使用寿命应不少于30年。

1.7 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.8 在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

GCS、GCK、MNS、GGD开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，GCS原始设计最大电流只能做到4000AMNS柜可以做双面操作柜，柜深1000mm，可做到6300A一、几种型号的异同点●模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。

●母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

●抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。

二、GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上讲GCS要优于MNS。

但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力一点。

4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。

因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。

外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。

后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。

铰链框架可作安装电子器件和仪表板用，也可作装置框架用。

铰链框架的安装位置上可加带/不带观察孔的盖板。

柜底部可提供底板，加装法兰板后可安装电缆槽。

门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。

柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。

尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。

4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。

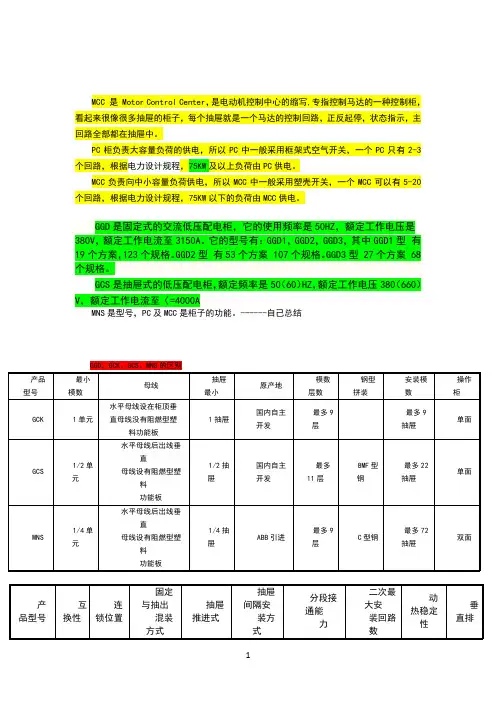

MCC 是 Motor Control Center，是电动机控制中心的缩写,专指控制马达的一种控制柜，看起来很像很多抽屉的柜子，每个抽屉就是一个马达的控制回路，正反起停，状态指示，主回路全部都在抽屉中。

PC柜负责大容量负荷的供电，所以PC中一般采用框架式空气开关，一个PC只有2-3个回路，根据电力设计规程，75KW及以上负荷由PC供电。

MCC负责向中小容量负荷供电，所以MCC中一般采用塑壳开关，一个MCC可以有5-20个回路，根据电力设计规程，75KW以下的负荷由MCC供电。

GGD是固定式的交流低压配电柜，它的使用频率是50HZ，额定工作电压是380V，额定工作电流至3150A。

它的型号有：GGD1，GGD2，GGD3，其中GGD1型有19个方案，123个规格。

GGD2型有53个方案 107个规格。

GGD3型 27个方案 68个规格。

GCS是抽屉式的低压配电柜，额定频率是50（60）HZ，额定工作电压380（660）V，额定工作电流至〈=4000AMNS是型号，PC及MCC是柜子的功能。

------自己总结GGD是固定柜，GCK、GCS、MNS是抽屉柜GCK柜和GCS、MNS柜抽屉推进机构不同GCS柜只能做单面操作柜，深800MNS柜可以做双面操作柜，深1000GCS与MNS的区别1.原产地不同：GCS国内自主研发（森源）。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2.钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。

从强度上来讲GCS要优于MNS。

但是从美观度上来讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3.抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

3#机汽机房A排0米MCC施耐德MT400A2台断路器施耐德63A22台断路器（熔断器式）63A8台QSA63/50施耐德B型接触器23台T型热继电器23台熔断器NTOO 160/8022台3#机汽机房B排0米MCC施耐德MT100A2台断路器施耐德63A17台施耐德B型接触器17台T型热继电器12台熔断器15台干式变压器 CDGD-5 380/220V1台干式变压器 CDGD-15 380/220V1台3#、4#机起吊机MCC1施耐德MT200A1台断路器（熔断器式）63A8台施耐德B型接触器2台T型热继电器2台4#机汽机房A排0米MCC施耐德MT400A2台施耐德断路器100A26台断路器（熔断器式）100A8台施耐德B型接触器29台T型热继电器23台4#机汽机房B排0米MCC施耐德MT160A2台断路器16A17台熔断器14台施耐德B型接触器17台T型热继电器12台干式变压器 CDGD-5 380/220V1台CDGD-15 380/220V1台3#、4#机起吊MCC2施耐德MT200A1台断路器（熔断器式）63A10台二期补给水升压泵房MCC施耐德MT400A1台断路器32A17台断路器（熔断器式）32A10台施耐德B型接触器18台T型热继电器18台干式变压器 CDGD-5 380/220V1台CDGD-15 380/220V1台3#机除氧层风机MCC施耐德MT125A1台断路器（熔断器式）63A4台断路器施耐德63A2台熔断器160/502台施耐德B型接触器2台T型热继电器2台4#机除氧层风机MCC施耐德MT125A1台断路器（熔断器式）63A4台断路器施耐德63A2台熔断器160/502台施耐德B型接触器2台T型热继电器2台3#炉送风机MCC施耐德MT160A4台断路器16A6台施耐德B型接触器8台干式变压器 CDGD-5 380/220V1台CDGD-15 380/220V1台3#炉磨煤机MCC施耐德MT160A4台断路器施耐德63A6台断路器（熔断器式）32A6台施耐德B型接触器4台3#炉给煤机MCC施耐德MT160A2台断路器（熔断器式）63A12台3#、4#炉起吊设备MCC2施耐德MT200A1台断路器（熔断器式）63A11台3#、4#炉起吊设备MCC1施耐德MT200A1台断路器（熔断器式）63A10台施耐德B型接触器2台T型热继电器2台4#炉送风机MCC施耐德MT160A4台断路器32A9台施耐德B型接触器8台4#磨煤机MCC施耐德MT160A4台断路器施耐德63A4台断路器（熔断器式）63A6台施耐德B型接触器4台4#炉给煤机MCC施耐德MT160A2台断路器（熔断器式）63A12台。
