•焦炉砌筑基本概念与原理•焦炉砌筑前准备工作•焦炉各部位砌筑方法及技巧•特殊情况下焦炉砌筑应对措施•质量检查与验收标准流程•安全防护与环保要求01焦炉结构组成及作用燃烧室斜道区位于炭化室两侧，用于燃烧煤气产生热量。

连接燃烧室和蓄热室，引导废气流动。

炭化室蓄热室炉顶区用于装煤炼焦，是焦炉的核心部分。

位于燃烧室下方，用于回收废气中的热量。

位于炭化室上方，用于收集煤气和导出废气。

耐火砖硅砖黏土砖高铝砖砌筑材料选择与性能要求具有一定的耐火度和强度，用于砌筑斜道区等非承重部位。

具有高耐火度、抗渣性强等特点，用于砌筑炉顶等高温部位。

养护与烘干用寿命。

特殊部位处理施，确保砌筑质量。

砌筑操作浆饱满且不外露。

砌筑前准备砌筑顺序灰浆饱满。

砌筑工艺原理及操作要点02现场勘察根据勘察结果和实际需求，制定焦炉砌筑的设计方案，包括结构形式、材料选用、施工方法等。

设计方案制定组织专家对设计方案进行评审，针对存在的问题和不足进行优化和改进，确保方案的科学性和可行性。

方案评审与优化现场勘察与设计方案制定施工材料、设备准备及检查材料准备按照设计方案要求，准备所需的耐火砖、耐火泥、保温材料等，确保材料质量符合标准。

设备准备准备施工所需的各类设备，如搅拌机、切割机、起重机等，确保设备状态良好，满足施工要求。

材料设备检查对准备的材料和设备进行检查，确保质量合格、数量充足，避免因材料设备问题影响施工进度和质量。

安全教育培训对施工人员进行安全教育培训，提高他们的安全意识和操作技能，确保施工过程中的人身安全和设备安全。

人员组织组建专业的焦炉砌筑施工队伍，包括管理人员、技术人员、操作人员等，明确各自职责和任务。

施工技术交底组织技术人员对施工人员进行技术交底，让他们熟悉施工图纸、施工方案和施工工艺，确保施工质量和效率。

人员组织与安全教育培训03选用高温耐火砖、耐火泥等高质量材料，确保炉顶耐高温、耐磨损。

砌筑材料选择砌筑顺序注意事项从炉顶中心开始，向四周扩展砌筑，确保砖缝平直、灰浆饱满。

7m焦炉炉体砌筑施工工法一、前言7m焦炉炉体砌筑施工工法是目前针对焦炉炉体建设的一种高效、可靠的砌筑施工方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点7m焦炉炉体砌筑施工工法具有以下特点：1. 工序简化：该工法将砌筑过程分为多个工序，每个工序都能独立完成，大大简化了施工流程。

2. 施工效率高：采用机械化作业，减少了人力投入，大大提高了施工效率。

3. 砌体质量高：使用先进的砌筑技术和质量控制手段，保证了砌体的质量和稳定性。

4. 施工周期短：相比传统的施工方法，该工法的施工周期更短，可以快速完成炉体砌筑。

5. 成本低：机械化作业和简化工序减少了人力和时间成本，降低了施工成本。

三、适应范围7m焦炉炉体砌筑施工工法适用于焦炉炉体的新建和维修工程。

不仅适用于7m焦炉，还适用于其他规格的焦炉炉体砌筑工程。

四、工艺原理7m焦炉炉体砌筑施工工法的工艺原理是基于以下几点：1. 砌体结构设计：根据焦炉炉体的结构要求，设计出合理可行的砌体结构方案。

2. 施工工法研究：针对砌体结构方案，研究并制定出适合的施工工法，以满足砌筑的要求。

3. 技术措施安排：在施工工法中采取适当的技术措施，如砌筑材料的选择、砌筑工艺的控制等，以确保施工质量和稳定性。

五、施工工艺7m焦炉炉体砌筑施工工法包括以下施工阶段：1. 基础准备：清理施工现场，进行基础测量和布置。

2.砌筑准备：准备好砌筑所需的材料和机具设备。

3. 砌筑工序1：进行炉底、炉壁和炉帽的砌筑，使用机械设备完成砌筑工作。

4. 砌筑工序2：进行炉缸的砌筑，采用专用的炉缸砌筑设备进行施工。

5. 砌筑工序3：进行炉衬和炉喉的砌筑，依然采用机械设备进行施工。

6. 砌筑结束：进行砌筑的检查和整理，确保砌筑质量达到设计要求。

六、劳动组织为确保施工效率和质量，需要合理组织施工人员和管理人员，制定出明确的工作任务，并配备足够的工具和设备，以保证施工的顺利进行。

一．施工准备（一）技术准备1．作好和土建单位的交接工作（1）标高基准点及基础顶板，机焦两侧肩台和预埋管顶标高的设计值。

（2）焦炉三线，即两端炭化室中心线和焦炉纵中心线。

（3）对土建交接的标高和中心线进行复测验收。

A .根据土建提供的标高基准点，用水准仪测量基础顶板，机焦两侧肩台和预埋管顶标高，并做好记录。

规范规定：基础顶板标高允许误差为-10——+5毫米，机焦两侧肩台标高允许误差为±5毫米，预埋管顶标高允许误差为±5毫米。

若有超限，必须立即通知土建单位进行处理，并重新验收。

b.用经纬仪将土建提供的两端炭化室中心线投放在机焦两侧肩台上，并用红油作上三角标志。

然后用检测合格的钢尺测量两端炭化室中心线间距离。

钢尺测量时，必须加上150N左右的拉力，以保证钢尺能被拉开。

拉力的大小用弹簧秤测定。

并且要用温度计测定钢尺的温度，进行尺长改正和温度改正。

温度改正的计算公式为ΔL t =ɑ(t-t0)Ｌ。

（△Ｌt _____温度尺长改正，t ______钢尺测量时的温度，t0___________常温，一般取20℃，a _______钢尺膨缩系数，一般取１．２５×１０－５，Ｌ——－钢尺测量的长度）。

实际测量距离Ｌ／＝Ｌ＋△Ｌt +△Ｌ。

△Ｌ——――尺长改正，尺寸尺长改正一般由钢尺检测部门提供。

在测量过程中，由于一般采用５０米的钢尺，而测量距离超过５０米时，可分两次测量，一般按总距离的一半进行测量。

测量时应沿机焦两侧肩台拉尺，检测两侧的距离和设计距离是否一致。

检测误差不应超过５毫米。

用经纬仪检测两端炭化室中心线和焦炉纵中心线是否垂直，若测量误差不超过５毫米，则应以焦炉纵中心线为准，调整两端炭化室中心线。

若测量误差超过５毫米，则可能是仪器有问题，或是土建提供的点位有问题，必须立即重新落实。

Ｃ。

对已经确定的两端炭化室中心线，根据炉墙中心距的尺寸，在机焦两侧肩台上分别放出各炉墙中心线，然后在两侧拉线检测各预埋管的中心是否和炉墙中心在一条线上。

焦炉砌筑施工方案一、编制依据1.1 设计文件：本工程施工执行的设计文件主要包括：（1）《焦炉设计说明书》（2）《焦炉施工图》（3）《焦炉砌筑规程》1.2 规范、规程及标准：本工程施工执行的规范、规程及标准主要包括：（1）《工业炉砌筑施工及验收规范》（GB50211-2004）（2）《工业炉砌筑工程质量检验评定标准》（GBJ50309-92）（3）《建筑施工高处作业安全技术规范》（JGJ80-91）（4）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（5）《施工现场临时用电安全技术规范》（JGJ46-2005）二、工程概况2.1 工程简介本工程为焦化厂7.63m焦炉的砌筑施工，焦炉总长为122.790m，宽为18.800m，高为14.890m。

焦炉由炭化室、燃烧室、烟道、蓄热室等部分组成。

2.2 焦炉结构及特点（1）焦炉采用双联火道、分段供空气加热及废气循环的结构，具有结构先进、严密、功能性强、加热均匀、热工效率高、环保优秀等特点。

（2）在分格蓄热室中，每个立火道单独对应1格蓄热室构成1个加热单元。

用焦炉煤气加热时，在地下室用设有孔板的喷嘴调节煤气，孔板调节方便，准确；空气是通过小烟道顶部的金属调节板调节。

用低热值混合煤气加热时，煤气和空气均用小烟道顶部的金属调节板调节。

三、施工准备3.1 施工组织设计成立项目部，明确各岗位的职责和权限，制定详细的施工计划和进度安排。

3.2 施工人员培训对施工人员进行技术交底和安全培训，确保施工人员熟悉施工工艺和安全操作规程。

3.3 施工材料准备根据施工图纸和施工计划，提前采购和储备所需的施工材料，包括耐火材料、钢筋、水泥等。

3.4 施工机械准备根据施工需要，提前准备所需的施工机械，包括搅拌机、砌筑机、运输车辆等。

四、施工工艺4.1 基础施工根据设计文件和规范要求，进行焦炉基础的施工，包括地基处理、基础垫层、基础混凝土浇筑等。

4.2 砖墙砌筑（1）砖墙砌筑前，进行墙体定位放线，确保墙体位置和尺寸符合设计要求。

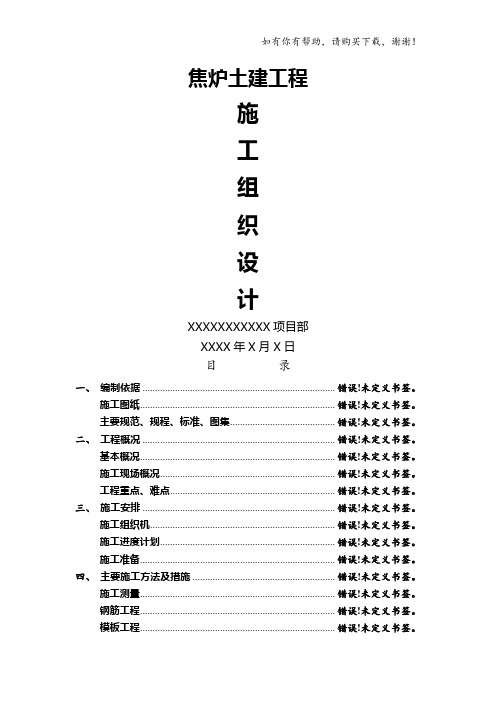

焦炉土建工程施工组织设计XXXXXXXXXXX项目部XXXX年X月X日目录一、编制依据 ............................................................................. 错误!未定义书签。

施工图纸.............................................................................. 错误!未定义书签。

主要规范、规程、标准、图集.......................................... 错误!未定义书签。

二、工程概况 ............................................................................. 错误!未定义书签。

基本概况.............................................................................. 错误!未定义书签。

施工现场概况...................................................................... 错误!未定义书签。

工程重点、难点.................................................................. 错误!未定义书签。

三、施工安排 ............................................................................. 错误!未定义书签。

施工组织机.......................................................................... 错误!未定义书签。

第一章焦炉砌筑焦炉是结构比较复杂的工业炉，建造一座焦炉的费用颇高。

生产实践证明，焦炉砌筑质量好坏直接影响到焦炉寿命。

如果施工质量好，投产后，能严格按照焦炉技术管理规程的要求进行管理，并做到精心操作，精心维护，其使用寿命可达25年，甚至30年。

以前，曾出现过由于焦炉基建质量较差而影响焦炉炉体寿命的实例，这方面是有教训的。

例如，有的厂焦炉提前衰老大修，甚至有的焦炉生产不到两年便拆除了。

因此为了使焦炉的使用寿命达到设计要求，确保其砌筑质量是至关重要的。

尽管焦炉炉型不同，但其砌筑程序基本一致，仅在一些细节上略有不同。

本文以大型焦炉为主，遵循工作顺序阐述焦炉砌砖的工艺要求和施工方法，中小型焦炉亦可参考使用。

现就焦炉砌筑的准备、砌砖和收尾三个阶段进行叙述。

第一节砌炉前的准备焦炉砌砖前的准备工作涉及许多方面，为及时解决施工中出现的问题，不延误工期，保证施工质量，必须充分做好准备工作。

应切实做好施工组织设计，包括施工平面布置，施工进度、劳动组织与施工方法等。

为确保砌砖质量，应建立质量验收机构。

一、对砌砖大棚和耐火材料的验收与贮存的要求1、砌砖大棚焦炉砌筑应在大棚中进行。

大棚应能防风防雨，以保证水准线稳定，避免雨水冲刷灰缝砌体受潮和标杆变形。

如冬季施工，大棚内应设防寒措施，使棚内温度保持在5℃以上。

若施工时棚内温度在零度以下，则可能发生下述三种情况。

⑴砌砖时泥浆很快冻结变硬，难于保持砌体平直。

⑵泥浆内的水分在冻结时，体积会发生膨胀，使灰缝厚度增厚并气孔率增高，降低砌体的耐压强度，从而导致焦炉砌体质量降低。

⑶当解冻或烘炉时，冻结的泥浆要溶化，部分泥浆可能由灰缝中流出，因而砌体会产生不均与下沉，发生倾斜。

为不妨碍安装护炉铁件、机焦侧作业台和废气交换设备等，大棚应有足够的宽度，为保证立火道的清扫工作和集气系统的设备安装工作顺利进行，还需有足够的高度。

大棚内应有足够且均匀的照明。

一般采用20瓦/平方米，同时要避免雨雪天水分漏入炉内并设置消防设备。

培训材料
一、炼焦工艺
由备煤车间来的配合煤，经输煤栈桥运入煤塔，装煤车行至煤塔下方,由摇动给料机连续薄层给料,用捣固机逐层捣实,然后将捣固好的煤饼从机侧装入炭化室。

煤饼在～1300℃的温度下高温干馏，经过~22.5小时后,成熟焦炭被推焦车推出，经拦焦车导焦栅落入熄焦车内，由电机车送至熄焦塔进行熄焦,冷却后的焦炭由焦台凉晒后经皮带运输机送至筛焦楼。

煤在干馏过程中产生的荒煤气经炭化室顶部、上升管、桥管汇入集气管。

在桥管和集气管处用压力为～0。

3MPa的循环氨水喷洒冷却,使~750℃的荒煤气冷却至～85℃左右，再经吸气弯管和吸气管抽吸至冷鼓工段。

在集气管内冷凝下来的焦油和氨水经吸气主管一起至冷鼓工段。

装煤过程中逸散的粉尘烟尘由炉顶上的导烟车燃烧后通过集尘干管引入到地面除尘站；推焦过程中逸散的粉尘经除尘拦焦车上的集尘罩汇集到除尘干管送至地面除尘站处理后达标排放.
二、焦炉加热气体流动途径：在第一个交换时间内，焦炉煤气由煤气主管，预热器、经分管，加减旋塞，孔板盒（孔板）、交换旋塞、横管、支管(小孔板)、下喷管、砖煤气道，进入单号燃烧室的双数火道及双号燃烧室单数火道,空气由废气开闭器经单号蓄热室预热后进入上述对应火道中与煤气混合燃烧，燃烧后的废气经跨越孔分别到单号燃烧室的单数火道和双号燃烧室的双数火道，其中一部分废气经循环孔进入上升气流火道中，其余废气通过斜道进入下降气流蓄热室，然后经小烟道、废气开闭器、分烟道和总烟道,由烟囱排出.
二、基本参数
焦炉主要工艺参数
三、炼焦车间主要设施（设备）一览。

焦炉砌筑、烘炉、开工安全技术范本一、引言焦炉砌筑、烘炉、开工是焦化企业生产过程中的重要环节。

为确保焦炉正常运行并保证生产安全，必须加强对焦炉砌筑、烘炉、开工的安全技术管理。

本文将详述焦炉砌筑、烘炉、开工的安全技术要点，以指导焦化企业的生产运行。

二、焦炉砌筑1. 焦炉砌筑的准备工作焦炉砌筑前，必须对施工区域进行测量，检查地基承载能力、坑底平整度等，确保施工安全。

对砌筑材料进行检查，保证质量合格。

组织施工人员熟悉工艺规程，提高工作效率。

2. 焦炉砌筑的施工安全措施（1）严格遵守焦炉砌筑的相关规定和要求，不得随意变更施工工艺。

（2）组织人员参加安全培训，熟悉施工区域的危险源和应急措施。

（3）配备必要的安全防护装备，如安全帽、防护眼镜、耐酸碱手套等。

（4）焦炉砌筑中使用的梯子、脚手架等临时设施必须牢固可靠，防止倒塌。

（5）对施工现场的堆放物进行合理规划，保持通道畅通，防止杂物堆积引发事故。

三、焦炉烘炉1. 焦炉烘炉前的准备工作焦炉烘炉前，必须对烘炉设备进行全面检查，确保烘炉正常运行。

清理烘炉周围的杂物和易燃物，保持通风良好。

检查烘炉的温度计、压力表等测量仪器是否准确可靠。

2. 焦炉烘炉的操作安全要点（1）烘炉操作人员必须整齐着装，并佩戴好个人防护装备，如防护服、安全鞋等。

（2）操作人员应熟悉烘炉的操作规程，了解烘炉的设备特点和运行原理。

（3）在进行烘炉操作时，必须注意防止烫伤和机械伤害，当接触高温设备时，要穿戴好隔热手套。

（4）严格遵守烘炉操作规程，禁止私自调整温度、压力等参数。

四、焦炉开工1. 焦炉开工前的准备工作焦炉开工前，必须对焦炉设备进行全面检查，确保设备状态良好。

清理焦炉周围的堆放物，保持通风畅通。

检查电气设备和接地装置的可靠性。

2. 焦炉开工的操作安全措施（1）焦炉开工前，操作人员必须全面了解焦炉开工的操作规程和安全要求，并参加相关培训。

（2）操作人员在开工前，应对焦炉的各项设备进行检查，确保安全设备完好。

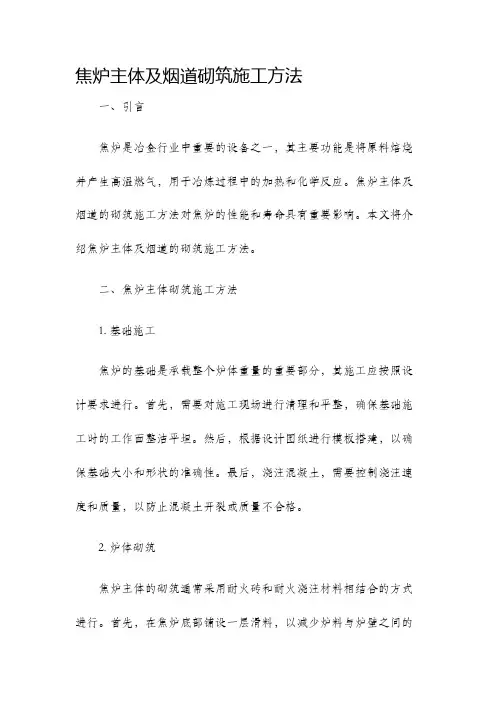

焦炉主体及烟道砌筑施工方法一、引言焦炉是冶金行业中重要的设备之一，其主要功能是将原料焙烧并产生高温燃气，用于冶炼过程中的加热和化学反应。
