目录一、编制依据 (2)二、工程概况 (2)三、地质情况 (3)四、塔吊布置选型及基础设计 (7)五、塔吊基础验算计算书 (16)六、施工方案 (16)七、防雷接地 (31)八、塔吊基础质量要求 (31)九、基础降排水 (31)附图塔吊平面布置图塔吊基础定位图一、编制依据1、《混凝土结构工程施工质量验收规范》（GB50204—2011）；3、《QTZ80型（TC6012A ）塔式起重机使用说明书》；4、《锦城花园项目二期》施工图;5、《锦城花园项目二期岩土工程勘察报告》6、《建筑地基基础设计规范》（GB50007-2011）；7、《建筑地基基础工程施工质量验收规范》（GB50202—2011)8、《塔式起重机》GB/T5031—20089、《塔式起重机安全规程》GB5144—200710、《建筑机械使用安全技术规程》JGJ33-201211、《建筑施工安全检查标准》JGJ59—201112、《施工现场机械设备检查技术规程》JGJ160-200813、《建筑施工高处作业安全技术规范》JGJ80-199114、《施工现场临时用电安全技术规范》JGJ46-200515、《建筑桩基技术规范》JGJ94—200816、《塔式起重机砼基础工程技术规程》JGJ/T187—200916、《锦城国际花园项目二期》施工组织设计17、 《品茗安全计算软件》2013二、工程概况本工程位于广东省中山市石岐区兴利路一号.包括3、4、5、6、7、8、9、栋及商业4～9座。
3、4、5、6、7、8、9、栋地上33层地下均为1层,总建筑面积约153160㎡，其中地库33809㎡，高层塔楼103812㎡，商业面积10843㎡。
建筑高度为5.6—99。
9米.各栋号层数及高度如下表： 楼栋号层数（地上、地下） 总高度（地下、地上) 结构形式 3＃-1/33 4。
1m/99。
9m 框架剪力墙结构 4＃-1/33 4.1m/99.9m 5＃—1/33 4。

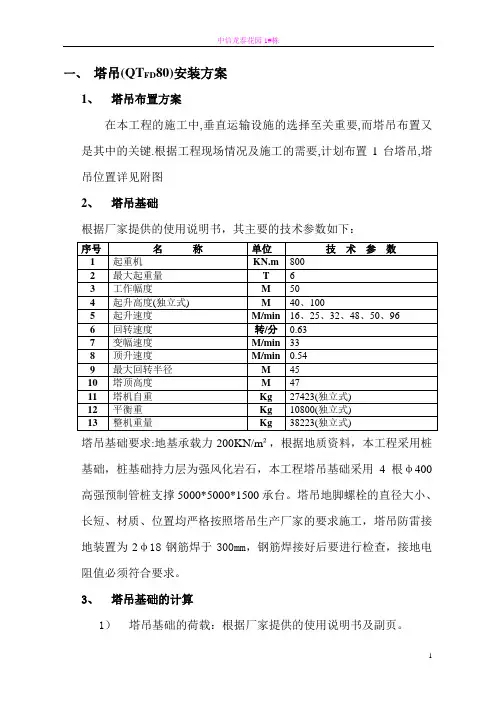

一、塔吊(QT FD80)安装方案1、塔吊布置方案在本工程的施工中,垂直运输设施的选择至关重要,而塔吊布置又是其中的关键.根据工程现场情况及施工的需要,计划布置1台塔吊,塔吊位置详见附图2、塔吊基础根据厂家提供的使用说明书，其主要的技术参数如下：塔吊基础要求:地基承载力200KN/m²，根据地质资料，本工程采用桩基础，桩基础持力层为强风化岩石，本工程塔吊基础采用4根φ400高强预制管桩支撑5000*5000*1500承台。
塔吊地脚螺栓的直径大小、长短、材质、位置均严格按照塔吊生产厂家的要求施工，塔吊防雷接地装置为2φ18钢筋焊于300mm，钢筋焊接好后要进行检查，接地电阻值必须符合要求。
3、塔吊基础的计算1）塔吊基础的荷载：根据厂家提供的使用说明书及副页。
2）塔吊基础顶面同施工图纸设计的工程桩承台，用4根φ400的高强预应力管桩作为塔吊桩基承载和抗拔，基础承台的尺寸见塔吊基础图，基础自重Pn=5.0*5.0*1.5*2.5=940KN 3）工作状态时①塔吊对基础荷载:轴向力:P1=800KN；水平力：P2=23KN。
Mx=1210KN.m；My=1210KN.m；Mn=259KN.m；②求承台桩反力：P1、P2作用时东侧两桩中每桩承压：对A点的弯矩ΣM=0，则（P1、P基）*1.3+Mx-2N压+2.6=0当My作用时,东西角增压2N*2.6=MYN压=(2*2.6)=1210/(2*2.6)=232.69当Mx、MY同时作用时N MAX=54*（19-232.69）=772.88KN设计采用的工程桩为D=400*95高强预应力管桩,单桩设计值为1500KN,可满足承压要求.(N设=1500KN>N MAX=772.88KN)③求桩拔力仅MX作用时,ΣM=0,则(P1+P基)*1.3+2N拉*2.6-Mx=0N拉[Mx-(P1+P基)*1.3]/(2*2.6)=[1210-(800+760)*1.3]/(2*2.6)=-157.3KN(仍为压值)当MY作用时,东西角增压2N压*2.6=M YN拉M Y/(2*2.6)=232.69KN因此,N拉=-157.3+232.69=75.4KN塔吊基础承台的4根预应力管桩应伸入承台底500mm，其桩头埋件焊8φ12锚筋，两边各长500mm。
来安碧桂园·城市花园（二期）含笑苑（5#、8#-14#楼）塔吊平面布置方案广东腾越建筑工程有限公司来安分公司二零一四年五月目录1、工程概况2、施工部署3、相关附图1、工程概况1．1、地理位置来安碧桂园·城市花园（二期）含笑苑项目位于来安汊河镇104国道旁，地块位于以104国道为主要骨架的南北向城市发展轴。
本工程使用功能主要是高层住宅、车库等，我单位承建的工程包括5#、8#、9#、10#、11#、12#、13#、14#楼及周边地下室，总建筑面积约15.1万㎡。
其中8#-11#楼设计地上24层，地下1层，建筑高度76.3m ；5#、12#-14#地上30层，地下1层，建筑高度90.3m。
本工程各单体设计使用年限为50年，结构安全等级为二级，抗震设防烈度为6度，建筑抗震设防类别为为丙类。
2、施工部署2．1、塔吊布置构想根据整个小区的规划布置总平面图，业主申请的施工临时用电总量，结合现场的实际情况，我司计划布置8台塔吊，分别为：5#、8#、9#、10#、11#、12#、13#、14#各有一台。
塔吊的具体平面布置见附图1。
2．2、塔吊的选型根据规划的幢距、地下室基础总平面图、厂家的技术资料、施工现场对塔吊的要求，我们计划选用的塔吊类型为QTZ63A塔式起重机；最大工作幅度为56M，独立式起升高度为41.2M，附着式起升高度可达151.2M；功率42.2KW,最大起重量为6吨,最小起重量1吨；塔吊标准节尺寸为1.6M*1.6M*2.8M。
2.3塔吊定位遵循以下原则：（1）、满足施工需要，特别是需要满足吊装要求，尽可能不出现施工盲区；（2）、塔吊初始安装高度时，起重臂、平衡臂等可回转部件尽可能能够整周回转而不碰到周围已有建筑等实体结构。
（3）、根据各楼层结构、建筑平面图，塔吊基础桩、承台、标准节不得与建筑物的构件位置发生矛盾。
（4）、满足各区域施工要求，其中包括基础施工，主体的施工。
塔吊用来吊装钢筋、周转料、中小型机具及混凝土等，相互配合，统筹兼顾。
目录一、编制依据 (1)二、工程概况 (1)三、塔吊设计参数 (2)四、塔吊基础设计 (3)五、塔吊基础施工技术措施及质量验收 (4)六、塔吊穿地下室处理措施 (5)七、塔吊基础计算书 (7)1. 参数信息 (7)2. 基础最小尺寸确定 (7)3、塔吊基础承台顶面的竖向力和弯矩确定 (8)4、矩形承台弯矩及单桩桩顶竖向力的计算 (8)5、矩形承台截面主筋的计算 (9)6、桩承载力验算 (10)7、桩竖向承载力验算 (10)8、塔吊稳定性验算： (11)附图： (11)塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、工程地质勘察报告；3、GB50202-2002《地基与基础施工质量验收规范》；4、GB50205-2001《钢结构工程施工质量验收规范》；5、GB50007-2002《建筑地基基础设计规范》；6、GB50017-2003《钢结构设计规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8、JGJ94-2008《建筑桩基技术规范》；9、本工程设计图纸；10、长沙中联重工科技发展股份公司生产的QTZ63(TCT5013-4)型平头塔式起重机使用说明书。
二、工程概况1、工程名称：长沙市二十一中教学实习实训大楼2、建设单位：湖南格瑞工程建设有限公司3、监理单位：湖南长顺工程建设监理有限公司4、施工单位：湖南捞刀河建设集团有限公司5、建设地点：长沙市雨花区雨花亭二十一中学内。
6、结构形式：地下室部分为框剪结构，主体为框架结构7、建设规模：长沙市二十一中教学实习实训大楼工程位于长沙市雨花区雨花亭二十一中学内。
本工程建设高度为23.95m,层数六层（地下一层），建筑面积9758.9㎡。
本工程共采用一台塔吊。
塔吊型号选用长沙中联重工科技发展股份公司生产的QTZ63(TCT5013-4)型平头塔式起重机，塔吊位置详见塔吊基础平面布置图。
三、塔吊设计参数四、塔吊基础设计塔吊基础位于地下室中，塔吊基础顶标高同地下室底板顶标高。
目录1.编制依据 (1)2.工程概况 (1)2.1工程概况 (1)2.2地质、地理环境概况 (1)2.3塔吊布置 (2)3.塔吊基础设计 (2)3.1塔吊基础 (2)3.2加固措施 (2)3.3打桩要求 (2)3.4塔吊基础计算 (3)4.塔吊基础施工 (3)5.技术参数 (3)6.安装前的准备工作 (4)7.安装过程 (5)7.1塔式起重机安装工艺流程 (5)7.2塔吊安装 (5)7.3测试 (7)8.申请检测顺序 (7)9.起重机使用要点 (8)9.1操作前的准备 (8)9.2起重机操作注意事项 (8)10.塔吊拆除 (8)11.施工安全措施 (9)附录1：塔吊桩基础的计算书 (13)附录2：塔吊安装单位施工组织设计 (17)附图1：塔吊平面布置图 (17)附图2：塔吊基础平面布置图 (17)1.编制依据1.1由上海工程勘察设计有限公司设计的施工图纸；1.2国家工程建设标准强制性条文；1.3颖奕高尔夫安亭皇冠假日酒店工程施工总承包合同；1.4工程地质报告；1.5政府以及上级机关颁布的有关技术质量、安全、文明施工等规定、文件及通知；1.6本施工阶段主要贯彻执行的现行有效规范、规程：1.7工程测量规范（GB50026-93）1.7.1地基与基础工程施工及验收规范（GB50202-2002）1.7.2土方与爆破工程施工及验收规范（GBJ201-83）1.7.3混凝土质量控制标准（GB50164-92）1.7.4砼结构工程施工及验收规范（GBJ50204-2002）1.7.5建筑机械使用安全技术规程（JGJ33-2001）1.7.6施工现场临时用电安全技术规范（JGJ46-2005）1.7.7建设工程施工现场用电安全规范（GB50194-93）1.7.8建筑施工安全检查标准（JGJ59-99）2.工程概况2.1工程概况本工程总建筑面积约为79000㎡，地下一层，地上6～9层。
其中地上建筑面积为63000 ㎡，地下建筑面积为 16000㎡。
目录1编制依据 (2)2 工程概况 (2)3塔机概况 (4)4 塔吊基础选择 (5)5 塔式起重机基础具体布置轴线位置 (12)6 基础施工 (14)7 技术要求 (14)8 安全技术管理措施 (15)1编制依据1．1国家有关塔式起重机的国家有关法规、技术标准和规范、规程：序号名称编号1 《塔式起重机》新国标GB/T5031－20082 起重设备安装工程施工及验收规范GB50278—20103 塔式起重机安全规程GB5144—20064 机械设备防护安全要求GB8196—20035 建筑机械使用安全技术规程JGJ33—20126 建筑施工安全检查标准JGJ59—20117 施工现场临时用电安全技术规范JGJ46—20058 三洋7015塔吊说明书/9 中联QTZ80塔吊使用说明书/1.2、塔机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。
已有的拆装工艺及过去拆装、使用作业中积累的技术资料等。
2 工程概况国机集团西部研发中心项目位于西安市未央区凤城八路与御景路交叉口的东南角，北侧紧邻凤城八路，本工程总用地面积22226.98㎡，建筑占地面积7223.77㎡。
总建筑面积109965.49㎡，其中地上建筑面积78627.62㎡，地下建筑面积31337.87㎡。
本工程包含3个子项：研发中心、设计中心、地下车库。
基础形式均为平板式筏板基础。
2.1工程基本概况见下表序号项目内容1工程名称国机集团西部研发中心项目2工程地址西安市未央区凤城八路与御景路交叉口的东南角3建设单位机械工业勘察设计研究院有限公司4设计单位机械工业勘察设计研究院有限公司5监理单位北京兴电国际工程管理有限公司6工期工期暂定1000个日历天，开工日期：2017年9月1日，竣工日期：2020年5月28日7 建筑规模总建筑面积约为109965.49平方米，本工程包括研发中心、设计中心及地下车库。
地下2层，地上最高22层。
8 质检责任单位西安市建设工程质量安全监督站9 要求质量目标合格、确保陕西省优质结构工程及长安杯、力争鲁班奖2.2工程设计概况序号项目内容1 抗震设防烈度八度2 人防要求核6级常6级甲类二等人员掩蔽所3 建筑防火类别一类高层办公楼4 防水等级地下室防水等级为一级、屋面防水等级为一级5 建筑面积总建筑面积109965.49㎡地下建筑面积31337.8㎡地上建筑面积78627.62㎡6 建筑层数及层高楼号地下层数地上层数建筑高度结构形式研发中心 2 7 35.85m 框架剪力墙结构设计中心 2 22 93.60m层高地下-2层 3.9m -1层 6.0m研发中心1层~6层 4.2m7层 6.0m设计中心1层 5.7m2层~4层 4.5m5层~22层 4.1m±0.00绝对标高383.7m 室内外高差0.3m7基础标高（m）研发中心顶标高-8.800 底标高-9.800设计中心顶标高-8.800 底标高-10.300地下车库顶标高-8.800 底标高-9.4008 地基地基土质层粉土、中砂、粉质粘土地基承载力160KPa2．3塔吊安装平面位置3塔机概况本工程施工计划设置塔吊3台，1#塔吊布置在研发中心东侧；2#塔吊布置在研发中心北侧；3#塔吊布置在设计中心北侧。
目录一、工程概况 (2)二、编制依据 (2)三、施工计划 (2)四、塔身组成 (3)五、塔式起重机高度选择 (3)六、塔式起重机基础选择 (4)七、塔式起重机基础施工 (4)八、安全文明施工 (7)九、塔吊布置及定位图 (8)十、计算书 (9)1一、工程概况本工程占地面积约10万㎡，建筑面积约195972㎡，包含25栋小高层。
根据现场实际情况，计划安装6台TC6010型塔式起重机,4台TC5610型塔式起重机，2台TC5012型塔式起重机,以配合主体结构、装修施工中物料的垂直和水平运输。
二、编制依据2。
1、《塔式起重机使用说明书》2。
2、本工程设计图纸2。
3、本工程《施工组织设计》2。
4、《塔式起重机设计规范》GB/T 13752-20162。
5、《塔式起重机》GB/T 5031—20082.6、《塔式起重机混凝土基础工程技术规程》JGJ/T 187-20092.7、PKPM建筑施工安全设施计算软件2012版三、施工计划3。
1、施工进度计划拟在收到业主提供可用于作为塔式起重机布设依据的施工图纸后，在人工挖孔桩完成后三天完善该塔式起重机基础施工工作，具体进度详见下表。
塔式起重机基础施工进度计划3.2、人员计划3。
3、主要材料及设备计划四、塔身组成塔身从下向上由一节基础节、和若干节标准节组成.各节尺寸规格详见下表。
表1：各节尺寸规格五、塔式起重机高度选择根据本工程相关楼栋建筑物高度，吊钩距离建筑物最高点不少于10m的安全高度,采用下表所述选择塔式起重机高度。
表2：塔式起重机高度六、塔式起重机基础选择根据塔式起重机的结构及表2所列塔式起重机组成，查《塔式起重机使用说明书》得下表所述数据.表3：塔式起重机性能及参数表七、塔式起重机基础施工1、根据中联重科股份有限公司提供的附图进行基础钢筋下料、绑扎、预埋件固定，预埋件平面位置必须正确，预埋件下沿纵横方向附加两根通长钢筋,钢筋规格同基础钢筋；塔吊基础采用木模板,上部和下部纵横向采用C22@160mm。

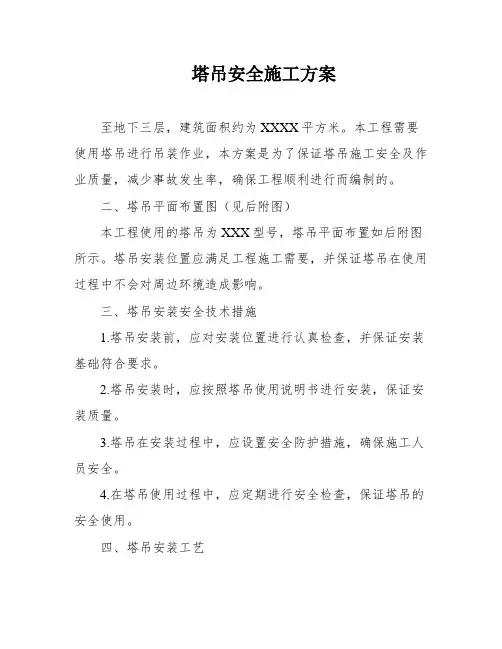

塔吊安全施工方案至地下三层，建筑面积约为XXXX平方米。
本工程需要使用塔吊进行吊装作业，本方案是为了保证塔吊施工安全及作业质量，减少事故发生率，确保工程顺利进行而编制的。
二、塔吊平面布置图（见后附图）本工程使用的塔吊为XXX型号，塔吊平面布置如后附图所示。
塔吊安装位置应满足工程施工需要，并保证塔吊在使用过程中不会对周边环境造成影响。
三、塔吊安装安全技术措施1.塔吊安装前，应对安装位置进行认真检查，并保证安装基础符合要求。
2.塔吊安装时，应按照塔吊使用说明书进行安装，保证安装质量。
3.塔吊在安装过程中，应设置安全防护措施，确保施工人员安全。
4.在塔吊使用过程中，应定期进行安全检查，保证塔吊的安全使用。
四、塔吊安装工艺1.塔吊安装前，应制定详细的施工方案，并明确各项工作任务及责任人。
2.塔吊安装时，应按照塔吊使用说明书进行安装，并进行质量检验。
3.在安装过程中，应注意塔吊的平衡性，保证塔吊的稳定性。
4.在安装完成后，应进行调试，确保塔吊的使用正常。
五、塔吊安装工艺标准要求1.塔吊安装应符合国家相关标准及规定。
2.塔吊安装应符合工程施工要求，并保证施工质量。
3.塔吊安装后，应进行质量检验，并出具相应的检验报告。
六、塔吊使用、维修、保养技术措施1.塔吊使用前，应进行全面检查，并保证使用环境符合要求。
2.塔吊使用过程中，应定期进行保养，并进行维护。
3.在塔吊使用过程中，如发现异常情况，应及时停机检修，确保塔吊的安全使用。
七、塔吊拆卸1.塔吊拆卸前，应制定详细的拆卸方案，并明确各项工作任务及责任人。
2.塔吊拆卸时，应按照塔吊使用说明书进行拆卸，并进行质量检验。
3.在拆卸过程中，应注意塔吊的平衡性，保证塔吊的稳定性。
4.在拆卸完成后，应进行调试，确保塔吊的使用正常。
八、塔吊防碰撞及基坑围护1.在使用塔吊时，应设置防碰撞设施，并保证施工人员的安全。
2.在基坑施工时，应设置围护措施，并保证周边环境的安全。
为商业用途，该建筑为11层住宅楼，总高度约为40米。

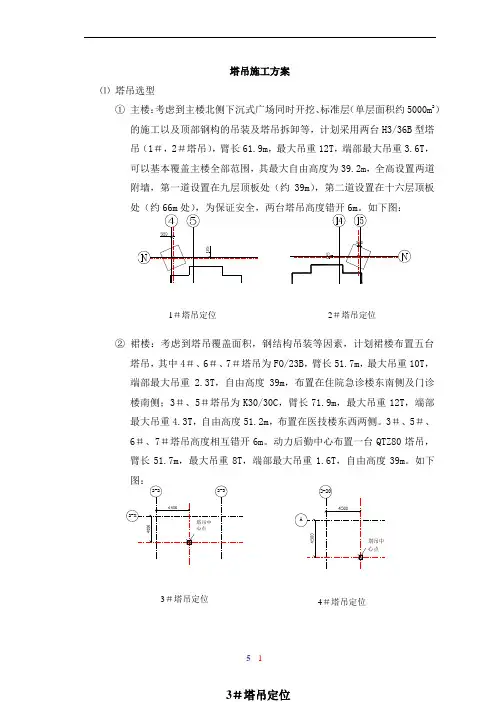

塔吊施工方案⑴ 塔吊选型① 主楼：考虑到主楼北侧下沉式广场同时开挖、标准层（单层面积约5000m 2）的施工以及顶部钢构的吊装及塔吊拆卸等，计划采用两台H3/36B 型塔吊（1＃，2＃塔吊），臂长61.9m ，最大吊重12T ，端部最大吊重3.6T ，可以基本覆盖主楼全部范围，其最大自由高度为39.2m ，全高设置两道附墙，第一道设置在九层顶板处（约39m ），第二道设置在十六层顶板处（约66m 处）② 裙楼：考虑到塔吊覆盖面积，钢结构吊装等因素，计划裙楼布置五台塔吊，其中4＃、6＃、7＃塔吊为FO/23B ，臂长51.7m ，最大吊重10T ，端部最大吊重2.3T ，自由高度39m ，布置在住院急诊楼东南侧及门诊楼南侧；3＃、5＃塔吊为K30/30C ，臂长71.9m ，最大吊重12T ，端部最大吊重4.3T ，自由高度51.2m ，布置在医技楼东西两侧。
3＃、5＃、6＃、7＃塔吊高度相互错开6m 。
动力后勤中心布置一台QTZ80塔吊，臂长51.7m ，最大吊重8T ，端部最大吊重1.6T ，自由高度39m 。
如下2＃塔吊定位4＃塔吊定位1＃塔吊定位3＃塔吊定位⑵ 塔吊基础设计表二十五⑶ 地基处理方案考虑到塔吊基础下原土地基承载力只有65kpa （地质勘测报告数据），且现场外围支护桩已施工完成，大型桩基难以进场施工，故选用水泥土搅拌桩复合地基加固的形式，根据各塔吊设计荷载，要求加固后的复合地基承载力达到240kpa 以上。
以下为各塔吊基础下地基加固示意图7＃塔吊定位8＃塔吊定位后做加固1#/2#塔吊基础示意原有维护桩3#/4#/7#/8#塔吊基础示意原有搅拌桩5#/6#塔吊基础示意⑷ 塔吊基础配筋根据塔吊荷载以及塔吊安装说明书，采用以下塔吊基础制作形式：⑸ 塔吊基础施工① 根据塔吊平面定位以及已引测完成的坐标基准点，完成各塔吊的现场定位。
② 开挖塔吊基坑：根据塔吊基础尺寸，每个基坑坑底四周各放大50cm ，塔吊基坑底部应为老土层，并进行相应的桩基处理，基坑边坡按照1：1.5放坡。
目录1 概述 (2)2 附墙拉杆形式 (2)3 附墙基座的形式 (2)4 附墙数量及标高尺寸 (2)5 附墙拉杆选用的材料及结构形式 (3)6 附墙体系传递给建筑物的受力情况 (3)7 塔吊顶升步骤 (3)8 顶升安全注意事项 (4)9 附墙平面示意 (4)10 附墙杆与连墙示意 (6)11 附墙立面示意 (7)保利名苑(一期1#～6#，S2#、S3#)塔式起重机附墙方案1 概述本工地位于顺德伦教105国道东侧，为一组团式建筑物，共有6栋建筑物（楼高13--28层，标准层高3米），为满足施工面的需要，共安装3台塔式起重机（自编号为1#-3#）。
