RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
RCS-96XXB 保护测控装置使用说明书本说明书以RCS-9611B为例，说明RCS-96XXB系列保护测控装置的功能范畴、操作使用。
其他类型的装置功能与此类似。
有单独使用说明书的以单独说明书的解释为准。
1 装置面板布置●8×4汉字显示液晶：液晶的背景光在无键盘操作一段时间后将自动关掉的，当按动任意键或当跳闸或自检报警后背景光会自动点亮。
●信号指示灯：“运行”灯在装置正常运行时点亮，装置闭锁时熄灭。
“报警”灯在发生报警事件时点亮，报警事件返回后自动熄灭。
“跳闸”和“合闸”灯分别在保护跳合闸出口回路闭合时点亮并自保持，在所有保护跳闸元件返回后按复归按钮后熄灭。
“跳位”和“合位”灯指示对应断路器的当前位置。
●3×3键盘：在正常显示或在主动显示跳闸报告/自检报告时，按↑键可进入主菜单。
进入菜单功能后，在一段长时间内未操作按键，装置将自动熄灭液晶背景光，退出菜单功能，返回至正常显示或主动显示跳闸报告/自检报告状态。
四个方向键用于菜单选择，加减键用于修改数字，“确认”键用于确认菜单操作，“取消”键用于取消菜单操作或退回上一级菜单。
“复位”键用于复位装置，对于运行装置禁止使用此键。
信号复归按钮：用于复归主画面显示的跳闸/自检报告和“跳闸/合闸”信号灯。
2．液晶显示2.12.2跳闸报告显示2.3 自检报告显示说明：装置正常运行时主画面显示时间、电流、电压、频率、重合闸充电标志、装置通讯状态标志、对时状态标志。
当有保护动作时，液晶自动显示跳闸报告；当装置检测运行异常或硬件故障时，液晶自动显示自检报告。
当既有新的保护动作报告，又有新的装置自检报告时，液晶显示保护动作报告。
系统频率显示实时线电压平均值 电池形图案空心时表示重合闸未充好电，实心时表示重合闸充电完毕非线路保护此图案无用。
实时保护CT 的A 、C 相电流平均值 保护实时时钟月、日、时、分、秒显示装置通讯状态 ”.”表示总线正在通讯 ”-”表示串口正在通讯 ”*”在通讯中断小数点前三位为整组动作的序号，由装置启动到装置返回为一次整组动作。
RCS-9000变电站综合自动化系统RCS-9691通信单元技术使用说明书(3.0版)南瑞继保电气有限公司2000年8月目录一. 装置的应用 (1)二. 装置的构成 (3)三. 装置的机械安装和接线 (5)四. 装置的通信口类型设置 (6)五. 线路匹配电阻 (7)六. 装置的操作使用说明 (8)RCS9691装置的出厂跳线一览表 (12)关于RCS-9000变电站综合自动化系统的所有技术和使用说明书的版权为南京南瑞继保电气有限公司所有。
南京南瑞继保电气有限公司保留对所有资料的修改和解释权。
真理惟一可靠的标准就是永远自相符合。
——欧文土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。
如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
一.装置的应用RCS－9691通信控制单元是针对变电站综合自动化的需要而开发的一种通信控制装置，用于本公司LFP系列微机保护装置与总控单元或后台监控之间的通信，完成通信转接和通信规约转换。
它通过多种类型的标准通信接口来沟通保护装置与总控单元或后台监控系统之间的信息联系。
在间隔层，与保护装置进行通信，搜集各类保护信息。
再通过网络层，经规约转换后送往总控单元或后台监控系统。
本装置提供的标准通信接口类型有：RS－232、RS－422、RS－485、光纤。
本装置采用下列标准通信规约与各外部设备进行通信：1. 与总控单元或后台监控系统之间的通信规约：电力行业标准DL/T667-1999(IEC60870-5-103)；2. 与保护装置之间的通信规约：LFP规约真理惟一可靠的标准就是永远自相符合。
——欧文土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。
如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
各类继电保护装置、数据采集装置和智能测控装置图1、RCS-9691通信单元在变电站综合自动化系统中的通信联接图人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。
保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。
测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Q/CDT 大唐国际发电股份有限公司企业标准Q/CDT {企业代码} 106 E2—XXX—XXXXX号机组A级检修作业指导书作业项目：RCS-9624CN 厂用变压器保护测控装置作业日期：批准：审核：编制：XXXX-XX-XX发布XXXX-XX-XX实施大唐国际发电股份有限公司发布目次简要作业流程图 (3)1范围 (4)2本指导书涉及的技术资料和图纸 (5)3安全措施 (5)3.1准备工作中需要注意的事项 (5)3.2施工过程中需要注意的事项 (5)3.3验收过程中需要注意的事项 (5)3.4试运过程中需要注意的事项 (5)3.5修后交接需要注意的事项 (6)3.6文明生产需要注意的事项 (6)4备品备件准备 (6)4.1现有备件准备情况 (6)4.2采购备件准备情况 (6)5现场准备及工具 (6)5.1现场准备 (6)5.2工作准备 (7)5.3办理相关工作票 (7)6检修工序及质量标准 (7)6.1检修项目 (7)6.2执行安全措施 (8)6.3外观及接线检查 (8)6.4继电器检查、校验 (9)6.5装置绝缘检查 (10)6.6通电初步检验 (10)6.7电流通道采样精度测试 (10)6.8模拟量采样测试 (11)6.9保护装置校验 (12)6.10二次回路检查 (15)6.11整组传动试验 (17)6.12定值、时钟及开关量状态投用前检查 (18)6.13完工检查 (18)6.14现场清理 (18)6.15工作票终结 (18)7检修记录 (18)8不符合项通知单 (19)9完工报告单 (20)10质量签证单 (22)附录A 安全措施票 (23)简要作业流程图1范围本指导书适用于RCS-9624CN厂用变压器保护测控装置的A/B/C级检修工作。
主要工作为设备二次回路清扫、检查、装置校验传动工作，对元件及回路进行检查、检修，并对已发现的问题进行处理。
2本指导书涉及的技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

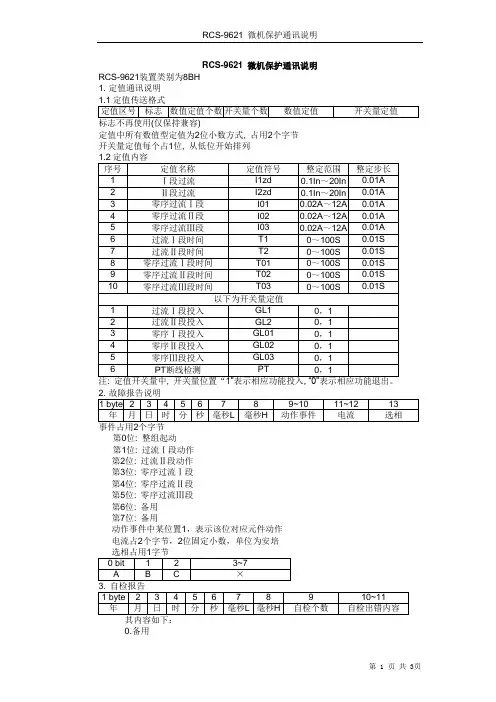

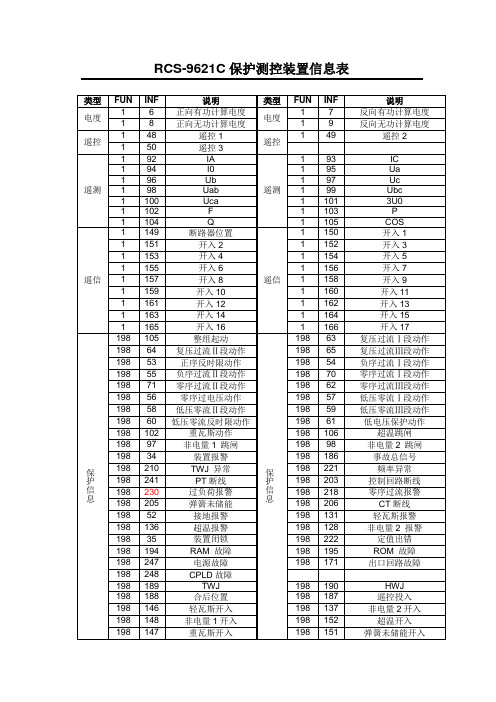

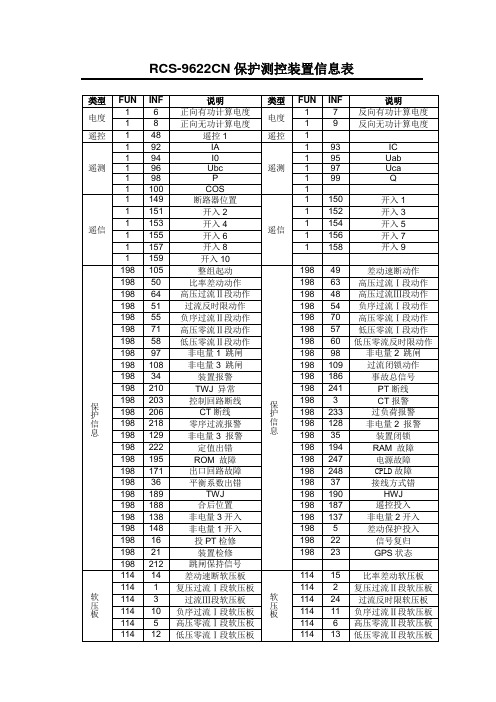

RCS-9621 微机保护通讯说明RCS-9621装置类别为8BH
1. 定值通讯说明
定值中所有数值型定值为2位小数方式, 占用2个字节
开关量定值每个占1位, 从低位开始排列
第0位: 整组起动
第1位: 过流Ⅰ段动作
第2位: 过流Ⅱ段动作
第3位: 零序过流Ⅰ段
第4位: 零序过流Ⅱ段
第5位: 零序过流Ⅲ段
第6位: 备用
第7位: 备用
动作事件中某位置1，表示该位对应元件动作
电流占2个字节，2位固定小数，单位为安培
0.备用
1. PT断线
2.频率异常
3. CT断线
4. TWJ异常
5. 控制回路断线
6. 弹簧未储能
7. 零序电流报警
8. 装置报警
9. 装置闭锁
10. 定值出错
11. 出口回路故障
12. 电源故障
13. 过负荷报警
14. 接地报警
15. 事故总信号
3. 保护模拟量说明
0. TWJ 1. HWJ
2. 合后位置
3. 非电量跳闸
4. 检修状态
5. 遥控投入
6~15.备用
16. 断路器位置
17. 开入1 18. 开入2
19. 开入3 20. 开入4
21. 开入5 22. 开入6
23. 开入7 24. 开入8
25. 开入9 26~31.备用
6. 小电流接地数据说明：
1个字节(最后三项)。
12位为符号位。
RCS-9621A_110100所用变/接地变保护测控装置1 基本配置及规格1.1基本配置RCS-9621A 为用于3～10KV电压等级小电流接地系统或小电阻接地统中所用变或接地变的保护测控装置。
保护方面的主要功能有：1) 三段复合电压闭锁过流保护；2) 高压侧正序反时限保护；3) 过负荷报警；4) 两段定时限负序过流保护，其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护；5) 高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线；6) 低压侧接地保护：三段定时限零序过流保护；零序反时限保护。
7) 低电压保护；8) 非电量保护：重瓦斯跳闸；轻瓦斯报警；超温报警或跳闸；压力释放跳闸；一路备用非电量报警或跳闸。
9) 独立的操作回路及故障录波。
由于本装置应用范围比较广，故交流输入、保护出口、报警出口、反时限特性与非电量继电器参数等均可灵活组态与设定。
测控方面的主要功能有：1）开关位置、弹簧未储能接点、重瓦斯、轻瓦斯、油温高、压力释放等非电量遥信开入，4路备用遥信开入采集，装置遥信变位以及事故遥信；2）变压器高压侧断路器正常遥控分合、小电流接地探测遥控分合；3）I A、I C、I0、U AB、U BC、U CA、P、Q、COSф、F等模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差 +15％， -20％交流电压： 100/3V交流电流： 5A，1A频 率： 50Hz1.2.2功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In=5A)< 0.5VA/相 (In=1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 保护过流保护电流定值： 0.1In～20In高压侧零序保护电流定值： 0.1In～20In低压侧零序保护电流定值： 0.1In～20In低电压保护电压定值： 2～100V时间定值： 0～100S电流电压定值误差： < 5％时间定值误差： < 0.1％整定值+35ms ② 遥测量计量等级： 电流 0.2级 其他 0.5级 ③ 遥信分辨率： < 1ms 信号输入方式：无源接点2 装置原理2.1硬件配置及逻辑框图见附图RCS-9621A2.2模拟量输入外部电流及电压输入经隔离互感器隔离变换后由低通滤波器输入至模数变换器，CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Ia、Ib、Ic 为过流保护用模拟量输入，建议采用三相三元件方式，I A 、I C 为测量用专用CT 输入。
Ios 为高压侧零序电流输入，在用于小电阻接地系统中时，零序电流输入构成零序保护的Ⅰ段、Ⅱ段、Ⅲ段（Ⅲ段可整定为报警），当用于小电流接地系统中时，零序输入除可用作零序过流报警外，也同时兼作小电流接地选线用输入，零序电流的接入最好用套管零序电流互感器接入，若无套管零序电流互感器，在保证零序电流能满足小电流接地系统保护选择性要求前提下用三相电流之和即CT 的中性线电流。
Io L 为低压侧零序电流输入，可取自所用变低压侧CT 中性线电流或套管零序CT 电流以构成低压侧零序保护的Ⅰ段、Ⅱ段、Ⅲ段。
Ua、Ub、Ub 输入在本装置中作为低电压保护用与小电流接地选线用，同时也与I A 、I C 一起计算形成本变压器的P、Q、COSф、Kwh、Kvarh。
在U A 、U B 、U C 不接入本装置时，请将低电压保护投入与PT 断线检测控制字退出。
对所用变低压侧测量由所用变测量装置测量（RCS-9602测控装置）完成。
2.3软件说明与使用方法2.3.1定时限过流保护本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置三个整定控制字控制这三段保护的投退。
三段可分别通过控制字选择经或不经复合电压闭锁。
复合电压闭锁的负序电压与低电压闭锁定值均可独立整定。
2.3.2高压侧正序反时限保护本装置将高压侧A、B、C 三相电流或A、C 相电流经正序电流滤过器滤出正序电流，作为反时限保护的动作量。
本装置共集成了4种特性的正序反时限保护，用户可根据需要选择任何一种特性的正序反时限保护。
正序反时限保护特性在 装置组态－继电器参数 菜单中整定（见5.4）。
特性1采用以下特性方程：pp t I I t 22 1.05)(1−=以上方程式中，I 为正序电流；t 为动作时间；Ip 为电流基准值，取正序反时限保护基准值Ifzd；tp 为时间常数，取正序反时限保护时间常数Tfzd。
对于特性1，Ifzd 可取变压器高压侧二次额定电流Ie，Tfzd 整定范围为1～2400S。
特性2、3、4采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：特性2（一般反时限）： p p t I I t 1)(0.140.02−=特性3（非常反时限）： p p t I t 1)(−=特性4（极端反时限）： p p t I I t 1)(802−=以上三个方程式中，I 为正序电流；t 为动作时间；Ip 为电流基准值，取正序反时限保护基准值Ifzd；tp 为时间常数，取正序反时限保护时间常数Tfzd。
对于特性2、3、4，Ifzd 可取1.05～1.3Ie，Tfzd 整定范围为0～1S。
由于正序电流的计算方法与电流互感器配置方式有关，故对于只装A、C 相电流互感器的情况，装置组态－交流输入组态 菜单中 两相式保护CT 必须整定为“1”。
2.3.3过负荷报警2.3.4两段定时限负序过流保护其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护。
由于负序电流的计算方法与电流互感器有关，故对于只装A、C 相电流互感器的情况，装置组态－交流输入组态 菜单中 两相式保护CT 必须整定为“1”。
2.3.5高压侧接地保护装置应用于不接地或小电流接地系统中，在系统中发生接地故障时，其接地故障点零序电流基本为电容电流，且幅值很小，用零序过流继电器来检测接地故障很难保证其选择性。
由于各装置通过网络互联，信息可以共享，故RCS-9000综合自动化系统采用网络小电流接地选线的方法来获得接地间隔，并通过网络下达接地试跳命令来进一步确定接地间隔。
零序过压保护可通过控制字选择投报警或跳闸，零序过压跳闸经TWJ 位置闭锁。
本装置由于交流输入路数的限制，零序过压保护用电压由装置内部对三相电压矢量相加自产。
如果使用网络接地选线功能，则必须投入零序过压报警以发出接地报警信号，并整定零序过压保护的相应定值。
在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护来作为母线接地故障的后备保护，其中零序过流Ⅰ段设置两段时限，零序过流Ⅲ段可整定为报警或跳闸。
2.3.6低压侧接地保护装置中设置三段零序过流保护与零序反时限保护来作为低压侧接地保护。
本装置共集成了4种特性的零序反时限保护，用户可根据需要选择任何一种特性的零序反时限保护。
零序反时限保护特性在 装置组态－继电器参数 菜单中整定（见5.4）。
特性1采用以下特性方程：p p 0t 1)I I (1t −=以上方程式中，I 0为低压侧零序电流；t为动作时间；Ip为零序电流基准值，取零序反时限保护基准值I0fzd；tp为与熔断器配合的时间常数，取零序反时限保护时间常数T0fzd。
I0fzd整定值要躲过变压器低压侧正常运行时的最大不平衡电流，通常取0.25倍低压侧二次额定电流，I0fzd 整定范围为1～100S。
特性2、3、4采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：特性2（一般反时限）： p p t I I t 1)(0.140.020−=特性3（非常反时限）： p p t I I t 1)(0−=特性4（极端反时限）： p p t I I t 1)(8020−=以上三个方程式中，I 0为低压侧零序电流；t为动作时间；Ip为零序电流基准值，取零序反时限保护基准值I0fzd；tp为时间常数，取零序反时限保护时间常数T0fzd。
I0fzd整定值要躲过变压器低压侧正常运行时的最大不平衡电流，T0fzd整定范围为0～1S。
2.3.7 低电压保护三个相间电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。
低电压保护经TWJ 位置闭锁。
装置能自动识别三相PT 断线，并及时闭锁低电压保护。
2.3.8 非电量保护装置设置重瓦斯跳闸、轻瓦斯报警、超温报警或跳闸、压力释放跳闸、一路备用非电量报警或跳闸。
其中重瓦斯跳闸、压力释放跳闸分别通过控制字ZWS、YLSF 选择投退；轻瓦斯报警功能固定投入；超温报警或跳闸可通过控制字CWTZ 来选择；一路备用非电量经延时报警或跳闸也可通过控制字FDL 来选择。
备用非电量报警或跳闸的最长延时可达5000秒。
2.3.9 装置告警当CPU 检测到本身硬件故障时，发出装置报警信号（同时端子412～413输出接点信号）同时闭锁整套保护。
硬件故障包括：RAM 出错，EPROM 出错，定值出错，电源故障等。
当装置检测出如下问题，发出运行异常报警信号（用户可灵活组态，一般情况下端子412～413同时输出接点信号）：1）弹簧未储能； 2）PT 断线报警；3）控制回路断线（同时端子412～415输出接点信号）； 4）TWJ 异常； 5）频率异常；6）零序过流报警； 7）过负荷报警；8）接地报警（零序过压报警）； 9）轻瓦斯报警 10）超温报警11）备用非电量报警。
2.3.10 遥信、遥测、遥控功能遥控功能主要有三种：正常遥控跳闸操作，正常遥控合闸操作，接地选线遥控跳闸操作。
遥测量主要有：I A 、I C 、I0、U AB 、U BC 、U CA 、P、Q、COSφ、F 和有功电度、无功电度及脉冲电度。
所有这些量都在当地实时计算，实时累加，且计算完全不依赖于网络，精度达到0.5级。
遥信量主要有：开关位置、弹簧未储能接点、重瓦斯、轻瓦斯、油温高、压力释放等非电量遥信开入，4路备用遥信开入采集，装置遥信变位以及事故遥信，并作事件顺序记录，遥信分辨率小于1ms。
2.3.11 对时功能装置具备软件（通讯报文对时）、硬件秒脉冲对时功能,硬件对时是差分电平方式接入。
3 装置跳线说明DC 板：一般情况下，出口2与出口3作为保护跳闸出口用，JP1和JP2跳线均要跳1和2，使DC 板上两个出口继电器动作受起动继电器QDJ 控制。
若出口2或出口3作为报警出口用，则对应的JP1或JP2要跳2和3。
OUT板：一般情况下，JP1和JP2跳线均要跳1和2，使跳闸信号灯也受DC板上两个出口信号控制。
