长螺旋钻孔灌注桩培训资料

长螺旋钻孔灌注桩摘要：长螺旋钻孔灌注桩是一种常用于土地基础工程中的桩基施工方法。

它的特点是施工工艺简单、效率高、成本低，适用于软弱地基和岩石地层。

本文将介绍长螺旋钻孔灌注桩的工作原理、施工步骤以及应用场景，旨在提供对该施工技术的全面了解。

一、引言长螺旋钻孔灌注桩是一种在土壤或岩石中形成孔洞，通过钻孔时同时灌注物料，形成桩体的施工方法。

它是一种地基工程施工中常用的桩基技术，广泛应用于建筑、桥梁、港口、机场等领域。

二、工作原理长螺旋钻孔灌注桩采用螺旋钻头与沿桩体轴向延伸的钢桨进行协同作业。

钻孔过程中，旋转螺旋钻头将土壤或岩石推进至桩顶，并将螺旋机械灌注桩之间的隙缝填满。

然后，从桩顶开始，循环进行钻孔和灌注的过程，最后形成一个整体的灌注桩体。

三、施工步骤长螺旋钻孔灌注桩的施工过程通常包括以下几个步骤：1. 确定施工位置和孔径：根据设计要求和地质情况，确定灌注桩的施工位置和孔径。

2. 钻孔：使用螺旋钻孔机将土壤或岩石钻孔，同时旋转钻孔头，将土壤或岩石推进至桩顶。

3. 钻孔深度检测：在钻孔完成后，使用测斜仪等工具对钻孔深度进行检测，保证符合设计要求。

4. 钢筋安装：在钻孔内安装螺旋钢筋，以增强桩体的承载能力。

5. 灌注混凝土：使用泵送机将混凝土从桩顶注入钻孔中，同时通过振捣棒将混凝土振实，确保灌注桩体的质量。

6. 钻孔提升：在灌注混凝土凝固之后，使用提升机将钻孔设备从钻孔中提出。

四、应用场景长螺旋钻孔灌注桩适用于多种地质条件和工程要求，主要用于以下几个方面：1. 软弱地基处理：长螺旋钻孔灌注桩可通过灌注混凝土提高地基的承载能力，解决土壤沉降和不稳定问题。

2. 岩石地层处理：长螺旋钻孔灌注桩可以穿过较坚硬的岩石地层，提供更好的桩基支撑。

3. 斜坡防护：长螺旋钻孔灌注桩可用于斜坡的稳定和防护工程。

4. 地下空间工程：长螺旋钻孔灌注桩可以应用于地下室、地下管廊等工程中，提供稳定的地基支撑。

五、结论长螺旋钻孔灌注桩是一种施工简单、效率高、成本低的地基工程技术。

完整版钻孔灌注桩施工培训课件一、钻孔灌注桩的概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式，它具有承载力高、稳定性好、适应性强等优点。

其施工原理是通过钻孔设备在地基中形成桩孔，然后在孔内放置钢筋笼，再灌注混凝土形成桩体。

二、施工前的准备工作1、场地准备平整场地，清除杂物，确保施工场地坚实、平整。

修筑临时道路，保证施工车辆和设备的通行顺畅。

2、桩位测量放样根据设计图纸，使用测量仪器准确放出桩位，并设置护桩。

3、护筒埋设护筒一般采用钢板制作，其内径应大于桩径。

护筒的埋设深度应根据地质情况确定，一般应穿过松散土层，进入稳定土层一定深度。

4、泥浆制备泥浆具有护壁、排渣等作用。

应根据地质条件和施工要求，合理调配泥浆的性能指标，如比重、黏度等。

三、钻孔施工1、钻机选择根据地质条件、桩径和桩长等因素，选择合适的钻机类型，如旋挖钻机、冲击钻机等。

2、钻进过程开始钻进时，应缓慢钻进，待钻头和导向部位全部进入地层后，再加速钻进。

在钻进过程中，要注意观察钻进情况，及时调整钻进参数。

3、孔内事故预防与处理常见的孔内事故有坍孔、掉钻、卡钻等。

应采取预防措施，如控制钻进速度、保持泥浆性能等。

一旦发生事故，要及时采取有效的处理方法。

四、清孔1、清孔目的清除孔底沉渣，保证桩底承载力。

减少孔内泥浆的比重和黏度，便于灌注混凝土。

2、清孔方法通常采用抽浆法、换浆法等。

3、清孔标准孔底沉渣厚度应符合设计要求。

泥浆性能指标应满足灌注混凝土的要求。

五、钢筋笼的制作与安装1、钢筋笼制作按照设计要求，在加工场地制作钢筋笼。

钢筋笼的主筋、箍筋应焊接牢固，确保钢筋笼的整体刚度。

2、钢筋笼安装采用吊车将钢筋笼吊起，缓慢放入孔内。

钢筋笼应保持垂直，避免碰撞孔壁。

六、混凝土灌注1、混凝土的配制混凝土的配合比应根据设计要求和施工条件进行设计。

确保混凝土具有良好的和易性和强度。

2、灌注方法一般采用导管法灌注混凝土。

导管应连接牢固，密封性好。

3、灌注过程控制灌注过程应连续、快速，防止混凝土中断。

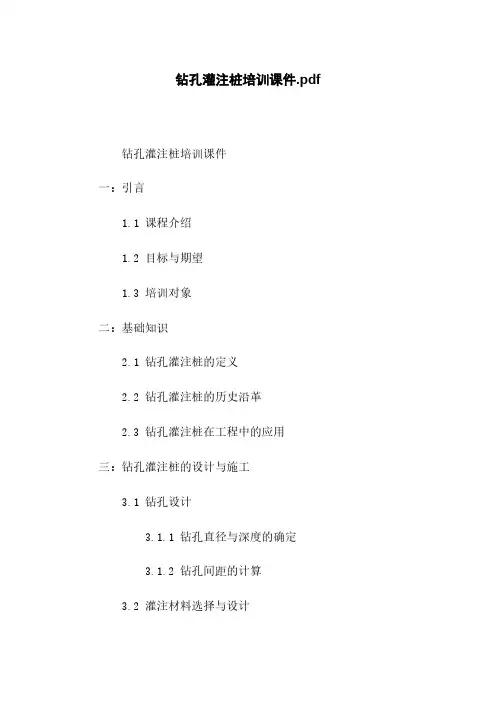

钻孔灌注桩培训课件.pdf钻孔灌注桩培训课件一：引言1.1 课程介绍1.2 目标与期望1.3 培训对象二：基础知识2.1 钻孔灌注桩的定义2.2 钻孔灌注桩的历史沿革2.3 钻孔灌注桩在工程中的应用三：钻孔灌注桩的设计与施工3.1 钻孔设计3.1.1 钻孔直径与深度的确定3.1.2 钻孔间距的计算3.2 灌注材料选择与设计3.2.1 灌浆材料的选择3.2.2 灌注浆液的配比3.3 施工工艺流程3.3.1 钻孔准备工作3.3.2 钻孔施工3.3.3 灌注工艺四：钻孔灌注桩的质量控制4.1 施工质量检验与评估标准 4.2 施工过程中的质量控制重点 4.3 施工质量评估方法五：钻孔灌注桩的安全风险与预防 5.1 常见的安全风险5.2 安全预防措施5.2.1 个人防护措施5.2.2 施工现场安全管理六：案例分析6.1 成功案例分析6.2 失败案例分析与教训附件：1. 钻孔灌注桩施工图纸2. 钻孔灌注桩施工验收标准法律名词及注释：1. 钻孔灌注桩：一种常用的深基坑支护结构。

在原土层或岩石中先钻孔，然后在孔内注浆，形成具有一定承载力和刚度的灌注桩体。

附件：1. 钻孔灌注桩施工图纸2. 钻孔灌注桩施工验收标准法律名词及注释：1. 钻孔灌注桩：一种常用的深基坑支护结构。

在原土层或岩石中先钻孔，然后在孔内注浆，形成具有一定承载力和刚度的灌注桩体。

钻孔灌注桩培训手册一：导论1.1 培训目的与意义1.2 培训对象1.3 培训内容概述二：钻孔灌注桩的基本概念2.1 定义与分类2.2 历史发展与应用领域三：钻孔灌注桩的设计原则与方法3.1 钻孔设计3.1.1 钻孔直径与深度的确定 3.1.2 钻孔间距的计算3.2 灌注材料的选择与设计3.2.1 灌浆材料的选择3.2.2 灌注浆液的配比3.3 施工过程与工艺3.3.1 钻孔工艺3.3.2 灌注工艺四：钻孔灌注桩的质量控制4.1 施工质量标准与验收要求4.2 质量控制检验方法与技术4.3 常见质量缺陷与处理措施五：钻孔灌注桩的安全管理与风险控制5.1 安全概述与意识5.2 施工现场安全管理要点5.3 常见风险与控制措施5.3.1 高空作业风险5.3.2 深基坑作业风险六：案例分析与实战经验分享6.1 成功案例与经验分享6.2 失败案例与教训分析附件：1. 钻孔灌注桩设备清单2. 施工规范与细则法律名词及注释：1. 钻孔灌注桩：一种常用的深基坑支护结构。

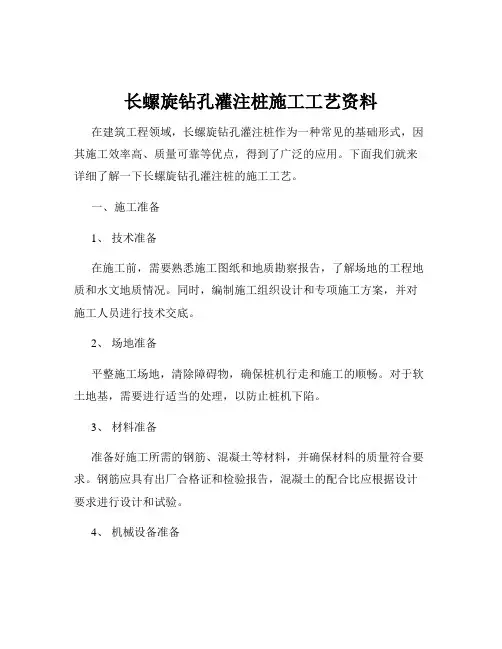

长螺旋钻孔灌注桩施工工艺资料在建筑工程领域，长螺旋钻孔灌注桩作为一种常见的基础形式，因其施工效率高、质量可靠等优点，得到了广泛的应用。

下面我们就来详细了解一下长螺旋钻孔灌注桩的施工工艺。

一、施工准备1、技术准备在施工前，需要熟悉施工图纸和地质勘察报告，了解场地的工程地质和水文地质情况。

同时，编制施工组织设计和专项施工方案，并对施工人员进行技术交底。

2、场地准备平整施工场地，清除障碍物，确保桩机行走和施工的顺畅。

对于软土地基，需要进行适当的处理，以防止桩机下陷。

3、材料准备准备好施工所需的钢筋、混凝土等材料，并确保材料的质量符合要求。

钢筋应具有出厂合格证和检验报告，混凝土的配合比应根据设计要求进行设计和试验。

4、机械设备准备长螺旋钻孔灌注桩施工主要用到长螺旋钻机、混凝土输送泵、电焊机等机械设备。

在施工前，需要对这些设备进行检查和调试，确保其性能良好，能够正常运行。

二、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪等测量仪器，放出桩位的中心线和边线，并设置好控制桩。

控制桩应妥善保护，以便在施工过程中进行复核。

2、桩机就位将长螺旋钻机移动到指定的桩位，调整桩机的水平和垂直度，使钻杆中心与桩位中心重合。

3、钻进成孔启动钻机，钻杆在动力头的驱动下旋转钻进。

钻进过程中，应根据地质情况控制钻进速度和钻进压力。

当遇到硬土层时，应放慢钻进速度，加大钻进压力；当遇到软土层时，可适当加快钻进速度，减小钻进压力。

4、终孔验收当钻杆钻进至设计深度后，停止钻进。

对孔深、孔径、孔垂直度等进行检查验收，符合要求后方可进行下一道工序。

5、混凝土灌注将混凝土输送泵的输送管与钻杆顶部的灌注口连接，启动混凝土输送泵，将混凝土通过钻杆内腔压入孔内。

灌注过程中，应控制混凝土的灌注速度和灌注量，确保混凝土面始终高于钻杆底口 10m 以上，以防止断桩。

6、提拔钻杆当混凝土灌注至设计桩顶标高以上一定高度后，停止灌注，缓慢提拔钻杆。

提拔钻杆的速度应与混凝土的灌注速度相匹配，以确保桩身混凝土的密实性。

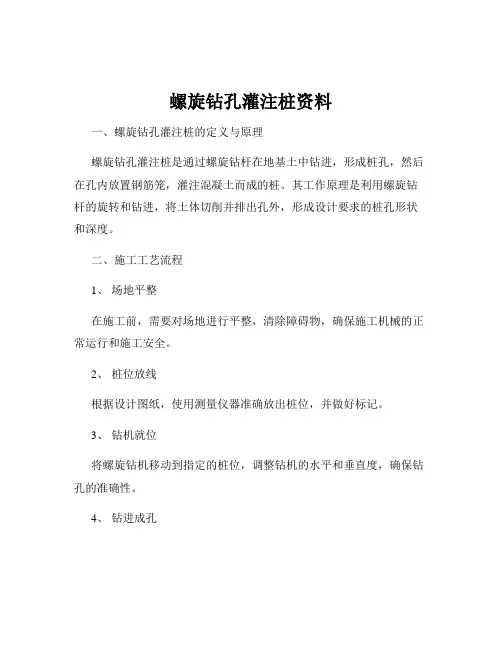

螺旋钻孔灌注桩资料一、螺旋钻孔灌注桩的定义与原理螺旋钻孔灌注桩是通过螺旋钻杆在地基土中钻进，形成桩孔，然后在孔内放置钢筋笼，灌注混凝土而成的桩。

其工作原理是利用螺旋钻杆的旋转和钻进，将土体切削并排出孔外，形成设计要求的桩孔形状和深度。

二、施工工艺流程1、场地平整在施工前，需要对场地进行平整，清除障碍物，确保施工机械的正常运行和施工安全。

2、桩位放线根据设计图纸，使用测量仪器准确放出桩位，并做好标记。

3、钻机就位将螺旋钻机移动到指定的桩位，调整钻机的水平和垂直度，确保钻孔的准确性。

4、钻进成孔启动螺旋钻机，钻杆逐渐钻进土层。

在钻进过程中，要控制钻进速度和钻进压力，避免钻杆倾斜或桩孔变形。

同时，要及时清理排出的土体。

5、清孔当钻至设计深度后，停止钻进，进行清孔。

清孔的目的是清除孔底的沉渣，保证桩底的承载力。

6、钢筋笼制作与安放根据设计要求，制作钢筋笼。

钢筋笼制作完成后，使用吊车将其缓慢放入桩孔内，并确保钢筋笼的位置和垂直度符合要求。

7、灌注混凝土在钢筋笼安放完成后，立即进行混凝土灌注。

混凝土应具有良好的流动性和和易性，灌注过程要连续，避免中断。

同时，要控制灌注速度和灌注量，确保混凝土充盈系数符合要求。

8、桩头处理混凝土灌注完成后，对桩头进行处理，去除多余的混凝土，保证桩顶标高符合设计要求。

三、螺旋钻孔灌注桩的特点1、施工速度快由于螺旋钻孔灌注桩采用机械化施工，钻进速度较快，能够大大缩短施工周期。

2、适应性强适用于各种土层，包括粘性土、粉土、砂土等，尤其在软土地基中具有较好的应用效果。

3、单桩承载力较高通过合理的设计和施工，螺旋钻孔灌注桩能够提供较高的单桩承载力，满足建筑物的承载要求。

4、环保施工过程中产生的噪音和振动较小，对周边环境的影响较小。

5、成本较低相比于其他桩型，螺旋钻孔灌注桩的施工成本相对较低。

四、质量控制要点1、桩位偏差控制在施工前，要严格按照设计图纸进行桩位放线，施工过程中要经常检查桩位的准确性，确保桩位偏差符合规范要求。

01定义02分类钻孔灌注桩是一种通过钻孔、清孔、钢筋笼安装和混凝土灌注等工序在地基中形成的桩。

根据成孔方法不同，钻孔灌注桩可分为泥浆护壁钻孔灌注桩、全套管全回转钻孔灌注桩和旋挖钻成孔灌注桩。

定义与分类0102钻孔灌注桩能够进入深层土壤或岩石，提供较高的承载力。

适用于多种地质条件，如软土、砂土、卵石、岩石等。

承载力高适用性广•对周边环境影响小：施工过程中噪音、振动较小，对周边建筑和环境影响较小。

01施工周期长相比其他桩型，钻孔灌注桩施工周期较长。

02成本较高由于施工工序复杂，所需设备、材料较多，因此成本较高。

03技术要求高钻孔灌注桩施工需要专业的技术人员操作，对施工队伍的技术水平要求较高。

适用于高层建筑、桥梁、码头、重型厂房、仓库等需要较高承载力的建筑物。

适用范围在满足技术要求的条件下，尽量选择成本较低的桩型和施工方案。

经济性根据地质勘察报告，选择适合的桩型和桩径。

地质条件根据建筑物荷载要求，确定桩的承载力。

荷载要求考虑施工现场环境、设备条件、施工队伍技术水平等因素，选择适合的成孔方法和施工工艺。

施工条件0201030405适用范围及选型依据现场勘察与测量勘察现场地形、地貌及地质情况，确定钻孔位置和深度；对施工现场进行测量，设置控制点和标高点，确保施工精度；对周边环境进行评估，确保施工安全和环保要求。

01审查施工图纸、设计说明及相关规范，确保施工符合设计要求；02进行设计交底，明确施工流程、工艺要求及质量控制标准；03对施工人员进行技术培训和安全交底，提高施工质量和安全意识。

设计文件审查及交底根据设计要求，准备所需的钢筋、水泥、砂石等施工材料；对施工材料进行质量检查，确保其符合相关标准和规范；对施工材料进行储存和保管，防止其受潮、变质或损坏。

施工材料准备场地平整与定位放线场地平整清除施工场地内的杂物，对场地进行平整，确保钻机稳定。

定位放线根据设计图纸和测量控制点，放出桩位中心线和桩径边线，并设置控制桩。

长螺旋钻孔灌注桩资料1．适用范围本工艺标准适用于工业与民用建筑地下水位以上的一般粘性土、砂土及人工填土地基采用长螺旋钻成孔灌注桩工程。

2．材料要求2.1水泥：强度等级32.5矿渣硅酸盐水泥或普通硅酸盐水泥有出厂合格证及现场复试报告。

2.2砂：中砂或粗砂，含泥量小于5%。

2.3石子：卵石或碎石，直径5-32mm，含泥量小于2%。

2.4钢筋：品种规格均符合设计要求，并有出厂合格证及试验报告。

2.5外加剂、掺合料：根据施工需要，通过试验确定，外加剂应有产品出厂合格证。

3．主要机具3.1主要机械采用LZ型或KL600型长螺旋钻机带硬质合金钻头。

混凝土搅拌机，钢筋加工设备、混凝土浇灌设备、翻斗车、吊车等。

3.2主要工具卸料斗、导管、磅秤、铁锹、振捣棒等。

4．作业条件4.1地质资料、桩基施工图、已审批的桩基施工组织设计或施工方案。

4.2施工场内地下、地面障碍物已清除。

4.3场地已整平并压实，周围已设排水沟。

4.4桩基测量控制桩、水准基点桩已设置完毕，并经过了复查。

每根桩的桩位已经测定，并用木桩定位，用白灰作出了标识。

4.5施工临时用水、用电、道路等已修筑铺设。

4.6现场已进行了成孔成桩试验，数量不少于2个，并取得了相关技术参数。

5、施工工艺5.1工艺流程5.2操作工艺：5.2.1钻机就位时，应进行校正，要求保证平整稳固，避免钻进时发生倾斜。

在钻架上应有标尺，以便在钻进中记录成孔深度。

5.2.2钻孔前，先调直桩架，并对好桩位。

起动钻机，钻0.5-1.0m深，如一切正常，可正常钻进。

土块随螺纹叶片上升排出孔口，待达到设计孔深后，空转清孔提钻，检查成孔质量，合格后移至下一桩位。

5.2.3钻进中如严重坍孔，可回填粘性土或少量石灰粉，重新钻孔。

5.2.4清孔后应用测绳测量孔深和虚土厚度，虚土厚度不得大于10cm，如浮土不易清除时，可填入30-50cm厚碎石夯实以挤密土体。

5.2.5钢筋笼应一次成形。

用吊车吊入孔中，并进行固定。
