高二物理恒定电流测试题及答案

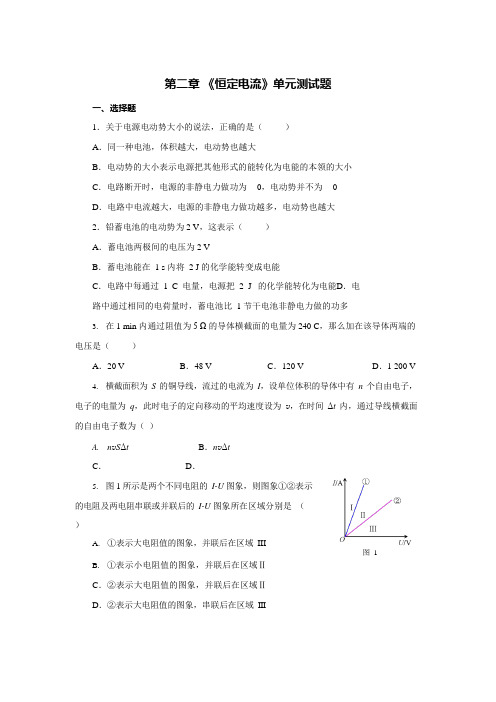

第二章《恒定电流》单元测试题一、选择题1．关于电源电动势大小的说法，正确的是（）A．同一种电池，体积越大，电动势也越大B．电动势的大小表示电源把其他形式的能转化为电能的本领的大小C．电路断开时，电源的非静电力做功为0，电动势并不为0D．电路中电流越大，电源的非静电力做功越多，电动势也越大2．铅蓄电池的电动势为2 V，这表示（）A．蓄电池两极间的电压为2 VB．蓄电池能在1 s 内将2 J 的化学能转变成电能C．电路中每通过1 C 电量，电源把2 J 的化学能转化为电能D．电路中通过相同的电荷量时，蓄电池比1 节干电池非静电力做的功多3.在1 min 内通过阻值为5 Ω的导体横截面的电量为240 C，那么加在该导体两端的电压是（）A．20 V B．48 V C．120 V D．1 200 V4.横截面积为S 的铜导线，流过的电流为I，设单位体积的导体中有n 个自由电子，电子的电量为q，此时电子的定向移动的平均速度设为v，在时间Δt 内，通过导线横截面的自由电子数为（）A.n v SΔt B．n vΔtC．D．5.图1 所示是两个不同电阻的I-U 图象，则图象①②表示的电阻及两电阻串联或并联后的I-U 图象所在区域分别是（）A.①表示大电阻值的图象，并联后在区域III图 1B.①表示小电阻值的图象，并联后在区域ⅡC．②表示大电阻值的图象，并联后在区域ⅡD．②表示大电阻值的图象，串联后在区域III6.如图2 所示，定值电阻R＝20 Ω，电动机线圈的电阻R0＝10 Ω，当开关S 断开时，电流表的示数是0.5 A。

当开关S 闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是（）A．I＝1.5 A B．I＜1.5 AC．P＝15 W D．P＜15 W7.如图3 所示，用半偏法测量一只电流表的内阻，下列各组主要操作步骤及排列次序正确的是（）A.闭合S1，调节R1使电流表满偏，再闭合S2，调节R2使电流表半偏，读出R2的阻值B.闭合S1，调节R1使电流表满偏，再闭合S2，调节图3R1使电流表半偏，读出R2的阻值C.闭合S1、S2，调节R1使电流表满偏，再调节R2使电流表半偏，读出R2的阻值D.闭合S1、S2，调节R2使电流表满偏，再调节R1使电流表半偏，读出R2的阻值8.如图4 所示，两个定值电阻R1、R2串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V。

高中物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．3．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．4．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．5．（18分） 如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。

高二物理恒定电流测试题答案电荷的定向移动形成电流。

大小、方向都不随时间变化的电流称为恒定电流。

下面是店铺收集整理的高二物理恒定电流测试题目及其参考答案以供大家学习。

高二物理恒定电流测试题及答案一、选择题(本题包括10小题，每小题4分，共40分，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1.(2010年高考浙江理综卷)请用学过的电学知识判断下列说法正确的是( )A.电工穿绝缘衣比穿金属衣安全B.制作汽油桶的材料用金属比用塑料好C.小鸟停在单根高压输电线上会被电死D.打雷时，呆在汽车里比呆在木屋里要危险解析：选B.由静电屏蔽的知识可知，A、D选项均错;金属可以消除多余的静电，B项正确;单根高压输电线上相距较近的两点之间电阻很小，因而电压较小，小鸟不会被电死，C选项错误.2.金属铂的电阻值对温度的高低非常“敏感”，所以可以利用铂的电阻随温度变化的性质制成铂电阻温度计，如图2-7所示的I-U图象中能表示金属铂的电阻情况的是( )图2-7解析：选C.铂属于金属导体，其电阻率将随温度的升高而增大，当有电流通过时，由于热效应，所以导体的温度升高，并且电流越大，温度越高，电阻也将越大.在I-U图线中各点的切线斜率表示电阻的倒数，故电阻增大时，I-U图线斜率应减小，故C正确，A、B、D错误.3.(2011年漳州高二检测)一台电动机，额定电压是100 V，电阻是1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为( )A.500 WB.25 WC.1000 WD.475 W解析：选B.电动机的热功率P=I2r=(5 A)2•1 Ω=25 W，B正确，A、C、D错误.4.如图2-8所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，则下列说法中正确的是( )图2-8A.路端电压都为U0时，它们的外电阻相等B.电流都是I0时，两电源的内电压相等C.电源甲的电动势大于电源乙的电动势D.电源甲的内阻小于电源乙的内阻解析：选AC.在U-I图象中甲、乙两图线的交点坐标为(I0，U0)，说明两电源的外电阻R=U0I0相等，A正确.图线与U轴交点的坐标值表示电动势的大小，与I轴交点坐标值表示外电路短路时的电流，图线斜率的绝对值大小表示电源内电阻的大小(也即电动势与外电路短路时电流的比值)，由图线可得E甲>E乙，r甲>r乙，C正确，D错误.电流都是I0时，U内=I0r，所以U内甲>U内乙，B错误.5.在如图2-9所示的电路中，由于某一电阻发生短路或断路，使A 灯变暗，B灯变亮，则故障可能是( )图2-9A.R1短路B.R2断路C.R3断路D.R4短路解析：选BC.由于A串联于干路中，且故障发生后，A灯变暗，故知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.若假设R2断路，则其断路后，电路总电阻变大，总电流变小，A 灯变暗，同时R2断路必引起与之并联的灯B中电流的变化，使B灯变亮，推理结果与现象相符，故选项B对.若假设R3断路，则也引起总电阻变大，总电流变小，使A灯变暗，同时R3断路后也必引起与之并联的电路(即R1所在支路)中电流增大，灯B中分得电流也变大，B灯变亮，故选项C正确.6.如图2-10所示，一个电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C1、C2表示.由该图可知( )图2-10A.电源的电动势为8 VB.电源的内电阻为2 ΩC.电源输出功率的最大值为16 WD.电源消耗的最大功率为16 W解析：选D.图中交点表示内、外电路消耗功率相等，此时的功率和电流分别为4 W和2 A，由P内=I2r，代入数据得r=1 Ω，故B错误;由P外=I2R知R=1 Ω，内电阻等于外电阻，电动势为E=I(R+r)=4 V，A错误.外电阻和内电阻相等时电源输出功率的最大值为4 W，C错误.电源消耗的功率为Pm=EI，当R=0时电流最大为4 A，Pm=16 W，故D正确.7.小灯泡通电后，其电流I随所加电压U变化的图线如图2-11所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I 轴的垂线，则下列说法不正确的是( )图2-11A.随着所加电压的增大，小灯泡的电阻增大B.对应P点，小灯泡的电阻为R=U1I2C.对应P点，小灯泡的电阻为R=U1I2-I1D.对应P点，小灯泡的功率为图中矩形PQOM所围的面积解析：选C.在I-U图象中，图线的斜率表示电阻的倒数，图象中图线的斜率逐渐减小，电阻应逐渐增大;对应P点，小灯泡的电压为U1，电流为I2，根据欧姆定律可知，小灯泡的电阻应为R=U1I2;其工作功率为P=U1I2，即为图中矩形PQOM所围的面积，因此本题应选择C 项.8.在如图2-12所示电路中，开关S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动?( )图2-12A.S1B.S2C.S3D.S4答案：C9.(2011年北京海淀二模)在如图2-13所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表.若将照射R3的光的强度减弱，则( )图2-13A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源两极间的电压变小解析：选B.若照射R3的光的强度减弱，则R3阻值增大，R总增大，由I=ER总知I减小，由UR1=IR1可知UR1减小，A错;UR2增大，则由IR2=UR2R2可知IR2增大，C错;灯泡的功率PL=I2L•RL，由IL=I-IR2可知IL减小，故PL减小，B正确;电源两极间电压U=E-Ir，所以U增大，D错.10.(2011年东北三校联考)如图2-14所示，一个电饭煲和一台洗衣机同时并联接入有效电压为220 V的电源上，均正常工作.设电饭煲的电阻为R1、洗衣机电动机线圈的电阻为R2.开关闭合后，用电流表分别测得流过电饭煲的电流是5 A，流过洗衣机的电流是0.5 A.经过时间t后，电饭煲消耗的电能为E1，产生的电热为Q1;洗衣机消耗的电能为E2，产生的电热为Q2;电饭煲消耗的功率为P1、洗衣机电动机消耗的功率为P2.则下列关系正确的是( )图2-14A.R2=10R1B.E1=10E2C.Q1=10Q2D.P1=1555 W，P2=155.5 W解析：选B.电源电压的有效值U=220 V，电饭煲为纯电阻用电器，故E1=Q1=U1I1t=220×5t=1100t，R1=U1I1=44 Ω，P1=U1I1=1100 W.而洗衣机为非纯电阻用电器，R2=UR2I2。

高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。

2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。

3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。

4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。

5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。

6.电上所带电量为4μC。

7.可变电阻R4的取值为40Ω。

8.要使液滴上升，可使R2减小。

9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。

四个电键都是闭合的。

如果只打开一个电键，液滴会怎样运动？选项包括：A。

只打开K1，液滴仍然保持静止；B。

只打开K2，液滴会加速向上运动；C。

只打开K3，液滴仍然保持静止；D。

只打开K4，液滴会加速向下运动。

10.在这个电路中，开关K最初是闭合的。

当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。

要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。

将R1的滑片向上移动；B。

将R2的滑片向上移动；C。

将R2的滑片向下移动；D。

断开开关K。

11.在这个电路中，电源的电动势是恒定的。

如何使灯泡变暗？选项包括：A。

增大R1；B。

减小R1；C。

增大R2；D。

减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。

如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。

2W，0.5Ω；B。

4W，2Ω；C。

2W，1Ω；D。

6W，2Ω。

14.在这个电路中，电阻R=3Ω。

当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。

那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

高二物理恒定电流试题答案及解析1.关于电源的电动势，下列说法正确的是（）A．在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB．电源的路端电压增大时，其电源电动势一定也增大C．无论内电压和外电压如何变化，其电源电动势一定不变D．电动势是表征电源把其他形式的能转化为电能的本领的物理量【答案】CD【解析】电路中通过q=2C的电荷量，电池提供的电能W=4J，根据电动势的定义式．故A错误．电动势表征电源本身的特性，与外电路无关，当电源的路端电压增大时，其电源电动势不变．故B错误．电动势由电源本身决定，当内电压和外电压变化时，电源电动势保持不变．故C正确．电源是把其它形式的能转化为电能的装置，而电动势是表示电源把其它形式的能转化为电能的本领大小的物理量．故D正确．【考点】本题考查电动势，意在考查学生的理解能力。

2.下列关于电源电动势的说法，正确的是（）A．电源向外提供的电能越多，表示电动势越大B．电动势在数值上等于工作电路中电源两极之间的电压C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大D．电动势越大的电源，将其他形式的能转化为电能的本领越大【答案】D【解析】试题分析:由E=可知，电源把其他形式的能转化为电能越多，即W越大，电动势不一定就越高．故A错误；电源正、负极之间的电势差为电源的路端电压，只有当电源处于断路状态时，电动势在数值上等于工作电路中电源两极之间的电压，所以B错；电动势反映本身的特性，与外电路的结构无关．故C错误；电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，电动势越大，本领越大．故D正确．【考点】电源的电动势3.计数器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达阳极，则计数器中的电流强度为（）A．0B．2ne/t C．3ne/t D．4ne/t【答案】 D【解析】试题分析: 由题：在时间t内有n个二价正离子到达阴极，有2n个电子到达阳极可知，q=n•2e+2n•e=4ne由电流公式I=，所以D对。

高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。

则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。
