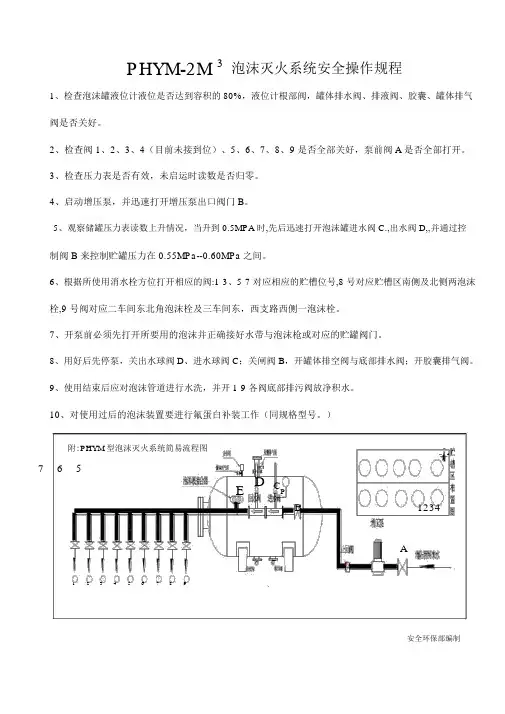

PHYM-2M 3泡沫灭火系统安全操作规程
1、检查泡沫罐液位计液位是否达到容积的80%，液位计根部阀，罐体排水阀、排液阀、胶囊、罐体排气
阀是否关好。

2、检查阀 1、2、
3、4（目前未接到位）、5、6、7、8、9 是否全部关好，泵前阀A 是否全部打开。

3、检查压力表是否有效，未启运时读数是否归零。

4、启动增压泵，并迅速打开增压泵出口阀门B。

5、观察储罐压力表读数上升情况，当升到 0.5MPA 时,先后迅速打开泡沫罐进水阀C.,出水阀 D,,并通过控
制阀 B 来控制贮罐压力在0.55MPa--0.60MPa之间。

6、根据所使用消水栓方位打开相应的阀:1-3、5-7 对应相应的贮槽位号,8 号对应贮槽区南侧及北侧两泡沫
栓,9 号阀对应二车间东北角泡沫栓及三车间东，西支路西侧一泡沫栓。

7、开泵前必须先打开所要用的泡沫并正确接好水带与泡沫枪或对应的贮罐阀门。

8、用好后先停泵，关出水球阀D、进水球阀C；关闸阀 B，开罐体排空阀与底部排水阀；开胶囊排气阀。

9、使用结束后应对泡沫管道进行水洗，并开1-9 各阀底部排污阀放净积水。

10、对使用过后的泡沫装置要进行氟蛋白补装工作（同规格型号。

）
附:PHYM型泡沫灭火系统简易流程图N
W E
S
7 6 5
E D C
P
B 1234
A
123456789
安全环保部编制。

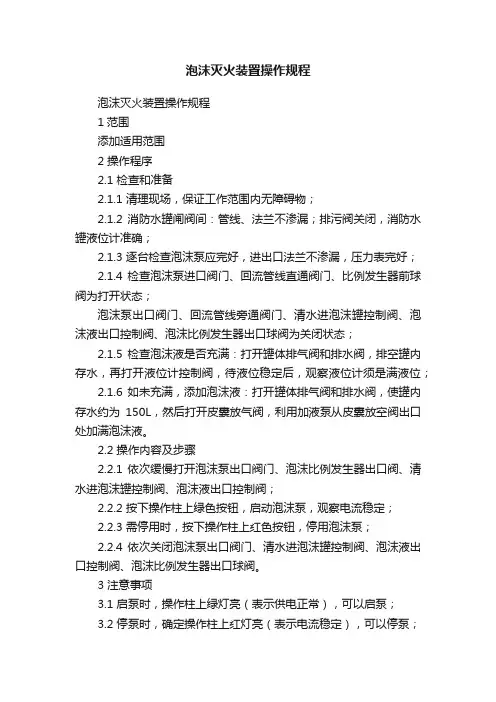

泡沫灭火装置操作规程
泡沫灭火装置操作规程
1范围
添加适用范围
2 操作程序
2.1 检查和准备
2.1.1 清理现场，保证工作范围内无障碍物；
2.1.2 消防水罐闸阀间：管线、法兰不渗漏；排污阀关闭，消防水罐液位计准确；
2.1.3 逐台检查泡沫泵应完好，进出口法兰不渗漏，压力表完好；
2.1.4 检查泡沫泵进口阀门、回流管线直通阀门、比例发生器前球阀为打开状态；
泡沫泵出口阀门、回流管线旁通阀门、清水进泡沫罐控制阀、泡沫液出口控制阀、泡沫比例发生器出口球阀为关闭状态；
2.1.5 检查泡沫液是否充满：打开罐体排气阀和排水阀，排空罐内存水，再打开液位计控制阀，待液位稳定后，观察液位计须是满液位；
2.1.6 如未充满，添加泡沫液：打开罐体排气阀和排水阀，使罐内存水约为150L，然后打开皮囊放气阀，利用加液泵从皮囊放空阀出口处加满泡沫液。

2.2 操作内容及步骤
2.2.1 依次缓慢打开泡沫泵出口阀门、泡沫比例发生器出口阀、清水进泡沫罐控制阀、泡沫液出口控制阀；
2.2.2 按下操作柱上绿色按钮，启动泡沫泵，观察电流稳定；
2.2.3 需停用时，按下操作柱上红色按钮，停用泡沫泵；
2.2.4 依次关闭泡沫泵出口阀门、清水进泡沫罐控制阀、泡沫液出口控制阀、泡沫比例发生器出口球阀。

3 注意事项
3.1 启泵时，操作柱上绿灯亮（表示供电正常），可以启泵；
3.2 停泵时，确定操作柱上红灯亮（表示电流稳定），可以停泵；
3.3注意风险：触电、机械伤害、物体打击等；
3.4 添加泡沫液时按化学品使用相关要求操作。

In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
泡沫灭火系统操作规程示
范文本
规程文书样本 QCT/FS-ZH-GZ-K435
泡沫灭火系统操作规程示范文本
使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、启动消防水泵，待压力升高至规定值时，开启使
用处消防管的消火栓。

二、当消防栓出口有水流出时，打开泡沫柜阀门，引
出柜内泡沫剂在消防管内混合成泡沫液，经喷枪喷出。

三、站在上风侧，根据火场情况，将泡沫枪对准火场
施放。

四、当使用中等泡沫液（6-8%）灭火时，泡沫柜阀只
能开四分之一至三分之一的开度，要求在30秒内达到准确
开启。

五、灭火后先关泡沫柜阀，后关引水或停止消防泵工
作。

请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
第2页/总2页。

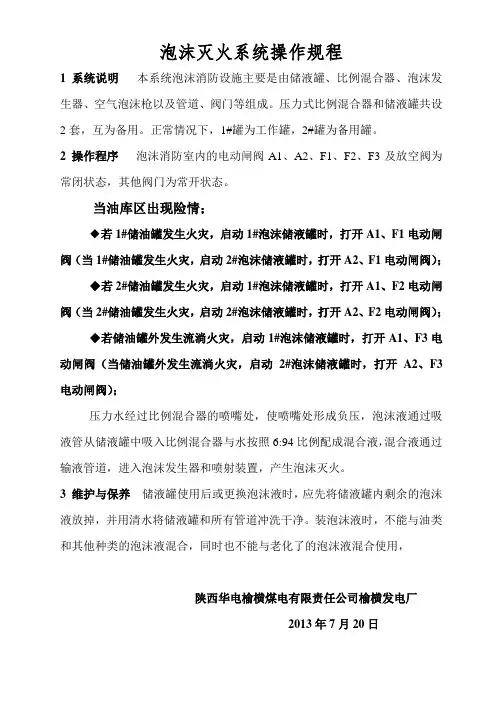

泡沫灭火系统操作规程
1 系统说明本系统泡沫消防设施主要是由储液罐、比例混合器、泡沫发生器、空气泡沫枪以及管道、阀门等组成。

压力式比例混合器和储液罐共设2套，互为备用。

正常情况下，1#罐为工作罐，2#罐为备用罐。

2 操作程序泡沫消防室内的电动闸阀A1、A2、F1、F2、F3及放空阀为常闭状态，其他阀门为常开状态。

当油库区出现险情；
◆若1#储油罐发生火灾，启动1#泡沫储液罐时，打开A1、F1电动闸阀（当1#储油罐发生火灾，启动2#泡沫储液罐时，打开A2、F1电动闸阀）；
◆若2#储油罐发生火灾，启动1#泡沫储液罐时，打开A1、F2电动闸阀（当2#储油罐发生火灾，启动2#泡沫储液罐时，打开A2、F2电动闸阀）；
◆若储油罐外发生流淌火灾，启动1#泡沫储液罐时，打开A1、F3电动闸阀（当储油罐外发生流淌火灾，启动2#泡沫储液罐时，打开A2、F3电动闸阀）；
压力水经过比例混合器的喷嘴处，使喷嘴处形成负压，泡沫液通过吸液管从储液罐中吸入比例混合器与水按照6:94比例配成混合液，混合液通过输液管道，进入泡沫发生器和喷射装置，产生泡沫灭火。

3 维护与保养储液罐使用后或更换泡沫液时，应先将储液罐内剩余的泡沫液放掉，并用清水将储液罐和所有管道冲洗干净。

装泡沫液时，不能与油类和其他种类的泡沫液混合，同时也不能与老化了的泡沫液混合使用，
陕西华电榆横煤电有限责任公司榆横发电厂
2013年7月20日。
