过载长延时短路短延时短路瞬时脱扣电流的整定

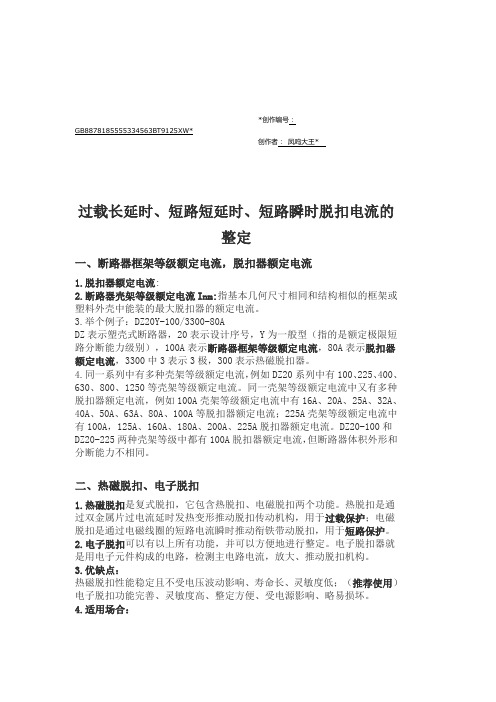

*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

9电子部件9.1过电流脱扣器9.1.1功能概述q 标准o 可选-不可用1) 固定设置注意操作手册里的内容都是准确的。

但是也不排除某些有关产品的更新没有被加入到手册中的可能。

所有有关硬件和软件的更新都将写入下个版本的操作手册中。

过电流脱扣器功能ETU15B →(9-2)ETU25B →(9-4)ETU27B →(9-6)ETU45B →(9-9)ETU76B →(9-12)基本保护功能 →(9-17页)过载保护，长延时（L-脱扣）qq q q q 短延时短路保护（S-脱扣）-q q q q 瞬时短路保护（I-脱扣）q q1)q1)q q 中性导体保护（N-脱扣）--q q q 接地故障脱扣（G-脱扣）--q o o 附加功能 →(9-19页)负荷监视---q q 过载长延时脱扣超前信号---q q 热记忆功能可以开/关---q q 区域选择性联锁---o o N 导体保护可以开/关--q q q 短延时短路保护可以开/关---q q 瞬时短路保护可以开/关---q q 短延时短路保护可以切换到 I 2t ---q q 过载保护可以切换到 I 4t ---q q 过载保护可以开/关----q 可选参数集----q 接地故障可以切换到 I 2t ---q q 接地故障报警---o o 显示→(9-23页)字母数字显示---o -图形显示（固定式）----q 通讯通过c 通讯---q q 通过PROFIBUS-DP 通讯---o o 通过以太网通讯---o o 测量功能PLUS →(9-67页)测量功能---o o 测量功能单元 PLUS ---o o 参数调整通过旋转编码开关进行参数调整q q q q -通过通讯进行参数调整（绝对值）----q 通过菜单进行参数调整（绝对值）----q 基本保护功能的远程参数调整----q 附加功能的远程参数调整---q q 其他提供可连接外部24 V DC 电源的接口 ---qq9.1.2过电流脱扣器ETU15B 结构指示灯：过载报警指示灯：旋转编码开关，旋转编码开关，整定值设置整定值设置：过电流脱扣器故障: 安全锁铅封环小心只能在断路器断开的情况下调节参数。

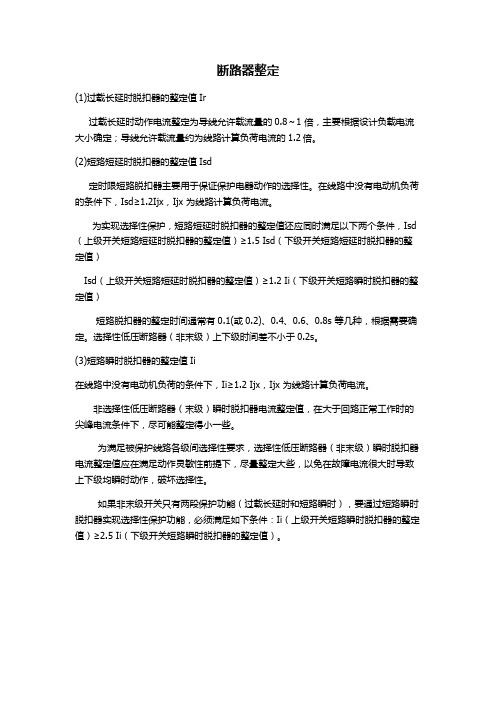

断路器整定
(1)过载长延时脱扣器的整定值Ir
过载长延时动作电流整定为导线允许载流量的0.8～1 倍，主要根据设计负载电流大小确定；导线允许载流量约为线路计算负荷电流的1.2倍。

(2)短路短延时脱扣器的整定值Isd
定时限短路脱扣器主要用于保证保护电器动作的选择性。

在线路中没有电动机负荷的条件下，Isd≥1.2Ijx，Ijx 为线路计算负荷电流。

为实现选择性保护，短路短延时脱扣器的整定值还应同时满足以下两个条件，Isd （上级开关短路短延时脱扣器的整定值）≥1.5 Isd（下级开关短路短延时脱扣器的整定值）
Isd（上级开关短路短延时脱扣器的整定值）≥1.2 Ii（下级开关短路瞬时脱扣器的整定值）
短路脱扣器的整定时间通常有0.1(或0.2)、0.4、0.6、0.8s 等几种，根据需要确定。

选择性低压断路器（非末级）上下级时间差不小于0.2s。

(3)短路瞬时脱扣器的整定值Ii
在线路中没有电动机负荷的条件下，Ii≥1.2 Ijx，Ijx 为线路计算负荷电流。

非选择性低压断路器（末级）瞬时脱扣器电流整定值，在大于回路正常工作时的尖峰电流条件下，尽可能整定得小一些。

为满足被保护线路各级间选择性要求，选择性低压断路器（非末级）瞬时脱扣器电流整定值应在满足动作灵敏性前提下，尽量整定大些，以免在故障电流很大时导致上下级均瞬时动作，破坏选择性。

如果非末级开关只有两段保护功能（过载长延时和短路瞬时），要通过短路瞬时脱扣器实现选择性保护功能，必须满足如下条件：Ii（上级开关短路瞬时脱扣器的整定值）≥2.5 Ii（下级开关短路瞬时脱扣器的整定值）。

断路器过流脱扣器额定电流的选择和整定摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。

本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。

关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。

在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。

1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

它决定了所能安装的脱扣器的最大额定电流值。

例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。

过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。

如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。

断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。

极限短路分断能力Icu的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。

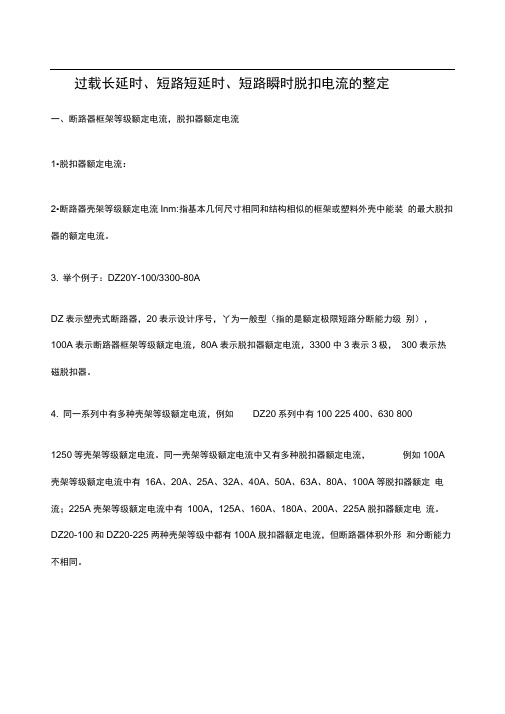

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1•脱扣器额定电流：2•断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100 225 400、630 8001250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

、热磁脱扣、电子脱扣1•热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2•电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值li-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1•断路器的整定电流Ir :脱扣器整定到动作的电流值。

ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么? •框架电流Iu：又称为额定不间断电流.指在规定条件下，电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值. •额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=（0.4 –1）Ie 可调极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义·极限短路分断能力Icu：断路器在承受此短路电流时必须可靠的分断短路故障,但不要求断路器未经过维修或更换零件的条件下能继续使用.·额定运行短路能力Ics 断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使用。

Ics必定小于或等于Icu,一般用Ics = xx ％Icu 表示.·额定短时耐受电流Icw：要求断路器在一定时间内承受一定的短路电流,不损坏并且仍能可靠的执行其功能.短时耐受电流必须给出两个值，一个是时间，一个电流。

比如1S 、45KA，表示1S内可以承受的电流45KA。

施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir—过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值 Isd—短路短延时脱扣电流整定值Tsd—短路短延时脱扣时间整定值过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。

综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。

（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。

（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。

3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。

所谓支线是指1条电缆控制1台电动机。

流过电缆的长时最大工作电流即为电动机的额定电流。

NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。

过载长延时短路短延时短路瞬时脱扣电流的整定集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2.电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
