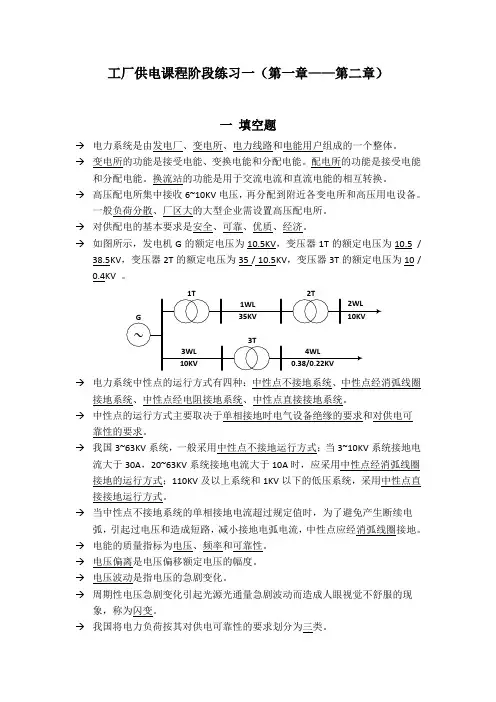

工厂供电课程阶段练习一（第一章——第二章）一填空题→电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
→变电所的功能是接受电能、变换电能和分配电能。
配电所的功能是接受电能和分配电能。
换流站的功能是用于交流电流和直流电能的相互转换。
→高压配电所集中接收6~10KV电压，再分配到附近各变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
→对供配电的基本要求是安全、可靠、优质、经济。
→如图所示，发电机G的额定电压为10.5KV，变压器1T的额定电压为10.5 /38.5KV，变压器2T的额定电压为35 / 10.5KV，变压器3T的额定电压为10 /0.4KV 。
→电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。
→中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。
→我国3~63KV系统，一般采用中性点不接地运行方式；当3~10KV系统接地电流大于30A，20~63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。
→当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。
→电能的质量指标为电压、频率和可靠性。
→电压偏离是电压偏移额定电压的幅度。
→电压波动是指电压的急剧变化。
→周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。
→我国将电力负荷按其对供电可靠性的要求划分为三类。
→一级负荷应由两个独立电源供电。
→二级负荷应由两回线路供电。
→按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。
→反复短时工作制负荷可用负荷持续率来表示。
→负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
工厂供电试题及答案一、单选题1. 工厂供电方式是指将电力由电力公司传递给工厂的方式。
以下哪种供电方式是最常见的？A. 直供电B. 变压器供电C. 发电厂供电D. 逆变器供电答案：A. 直供电解析：直供电是指电力公司直接将电力传递给工厂，是最常见和常用的供电方式。
2. 工厂供电的电压等级一般是多少？A. 220VB. 380VC. 110VD. 480V答案：B. 380V解析：工厂供电的电压等级一般为380V，适用于大多数工业设备和电器的运行。
3. 工厂供电的电流是由哪个参数决定的？A. 电压B. 功率C. 频率D. 电阻答案：B. 功率解析：工厂供电的电流大小与工厂设备的功率有关，功率越大，所需电流越大。
4. 下面哪些设备需要三相供电？A. 空调B. 电动机C. 电视机D. 电脑答案：B. 电动机解析：电动机通常需要三相供电，以满足其起动和运行所需的功率。
二、填空题1. 工厂供电的主要方式为______供电。
答案：直供电2. 工厂供电的电流大小与工厂设备的______有关。
答案：功率3. 工厂供电的电压等级一般为______V。
答案：3804. 三相供电主要用于驱动______。
答案：电动机三、简答题1. 请简述工厂供电的安全措施。
答案：工厂供电的安全措施包括以下几点：- 进行电气装置的绝缘和接地，确保电流正常流动，避免电击事故的发生。
- 安装漏电保护器，及时检测和切断漏电情况，防止漏电造成的人身伤害和火灾。
- 定期对电气设备进行维护和检修，确保其正常运行和安全可靠。
- 进行定期巡检和安全培训，提高员工的安全意识，减少事故的发生。
2. 请简述工厂供电的节能措施。
答案：工厂供电的节能措施包括以下几点：- 对电气设备进行能效评估，选择高效节能的设备和系统。
- 进行定期的设备维护和保养，减少设备的能耗。
- 合理安排生产计划，避免低效的重复生产和停机时间过长。
- 进行用电监测和统计，全面了解用电情况，发现和解决能耗高的问题。
第一章 概述 习题解答：1-1 电力系统 —— 发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降 压变电所是企业电能供应的枢纽。
它将35kV 〜110kV 的外部供电电源电压降为6〜10kV 高 压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受6〜10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电 所。
1-3.发电机的额定电压 ,用电设备的额定电压和变压器的额定电压是如何规定的 ?为什么 ? 答(1)用电设备的额定电压等于电力线路的额定电压 ;发电机的额定电压较电力线路的额定电压要高 5%;变压器的一次绕组的额定电压等于发电机的额定电压 压变压器 );二次绕组的额定电压较电力线路的额定电压要高 度而定 ).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压 力的水平和发展的趋势经过全面技术经济分析后确定的 .1 -4,电能的质量指标包括哪些 ? 答:电能的质量指标有电压 .频率.供电可靠性1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化 引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△ U %=( U — UN )/ UN X 100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax — Umin&U%= (Umax —Umin )/UN X 100式中，&U 为电压波动；&U%为电压波动百分数；Umax , Umin 为电压波动的最大值和最小值 (KV )； UN 为额定电压( KV )。
1-6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单 相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直 接接地系统。
工厂供电习题答案（完整版）第一章1、工厂供电对工业生产有何重要作用对工厂供电工作有哪些基本要求重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围变电所和配电所的任务有什么不同什么情况下可采用高压深入负荷中心的直配方式工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统建立大型电力系统有哪些好处动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
工厂供电第五版习题答案工厂供电第五版习题答案工厂供电是一个重要的工程问题，涉及到电力系统的设计与运行。
为了帮助读者更好地理解和掌握工厂供电的相关知识，本文将以第五版习题答案为例，介绍一些相关概念和解题方法。
1. 第一题：某工厂的总需电力为1000kVA，负载功率因数为0.8，采用三相四线制供电。
求该工厂的有功功率、无功功率和视在功率。
解答：由于负载功率因数为0.8，所以有功功率为总需电力乘以功率因数，即1000kVA * 0.8 = 800kW。
无功功率为有功功率乘以正弦功率因数，即800kW * sin(acos(0.8)) = 600kVar。
视在功率为有功功率除以功率因数，即800kW / 0.8 = 1000kVA。
2. 第二题：某工厂的总需电力为500kW，负载功率因数为0.9，采用三相三线制供电。
求该工厂的有功功率、无功功率和视在功率。
解答：由于负载功率因数为0.9，所以有功功率为总需电力乘以功率因数，即500kW * 0.9 = 450kW。
无功功率为有功功率乘以正弦功率因数，即450kW * sin(acos(0.9)) = 150kVar。
视在功率为有功功率除以功率因数，即450kW / 0.9 = 500kVA。
3. 第三题：某工厂的总需电力为2000kVA，负载功率因数为0.6，采用三相四线制供电。
若工厂需要提高功率因数至0.9，求该工厂所需的无功补偿容量。
解答：由于负载功率因数为0.6，所以有功功率为总需电力乘以功率因数，即2000kVA * 0.6 = 1200kW。
无功功率为有功功率乘以正弦功率因数，即1200kW * sin(acos(0.6)) = 800kVar。
由于需要提高功率因数至0.9，所以无功补偿容量为有功功率乘以正切功率因数的差值，即1200kW * (tan(acos(0.9)) - tan(acos(0.6))) = 200kVar。
4. 第四题：某工厂的总需电力为800kW，负载功率因数为0.85，采用三相三线制供电。
第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
工厂供电试题及答案一、选择题1. 工厂供电是指：A. 工业用电B. 商业用电C. 居民用电D. 公共设施用电答案：A. 工业用电2. 工厂供电需满足的主要条件是：A. 电压稳定B. 电流均衡C. 功率因数高D. 以上都是答案：D. 以上都是3. 以下哪种电压等级不适用于工厂供电？A. 220VB. 380VC. 660VD. 1000V答案：A. 220V4. 工厂供电中，对于有电动机设备的工厂，应采用的供电方式是：A. 交流电供电B. 直流电供电C. 太阳能供电D. 发电机供电答案：A. 交流电供电5. 工厂供电中常见的电力故障类型包括：A. 短路B. 断电C. 过电压D. 以上都是答案：D. 以上都是二、填空题1. 工厂供电中的主要负荷有电动机、照明等设备。
其中，电动机属于________负荷，照明属于________负荷。
答案：重要负荷，一般负荷2. 工厂供电系统中的变压器主要用于电压的________。
答案：降压或升压3. 工厂供电中的变频器常用于控制电动机的________。
答案：转速4. 工厂供电中，为了防止电力故障对设备造成损坏，常采用________措施。
答案：过载保护、短路保护等5. 工厂供电中的电缆敷设需要注意电缆的________和________。
答案：规格，敷设方式三、简答题1. 请简述工厂供电的基本原理。
答：工厂供电是指为工厂提供稳定、可靠的电力供应。
其基本原理是通过输电线路将发电厂或供电局的电力输送到工厂，并经过变压器升降压后，供应给工厂的各个设备和负荷。
同时，为了确保供电的稳定性，工厂供电系统还配备了过载保护、短路保护等设备，以应对可能发生的电力故障。
2. 工厂供电中，如何提高供电质量？答：为了提高供电质量，工厂可以采取以下措施：- 加强电力设备的维护和管理，确保设备运行正常，避免发生故障；- 使用合适的电源线路和电缆，减少电力损耗和电压降低；- 安装稳压器、滤波器等电力调节设备，提高供电的稳定性和纹波系数；- 优化供电系统的结构，合理分配负荷，提高电流均衡度；- 加强对电力故障的预防和处理，及时进行维修和更换电力设备。
《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。
Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。
因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。
Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。
因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。
Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。
因此变压器Ｔ3的额定电压应为110／11ｋV。
1-3 某厂有若干车间变电所，互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。

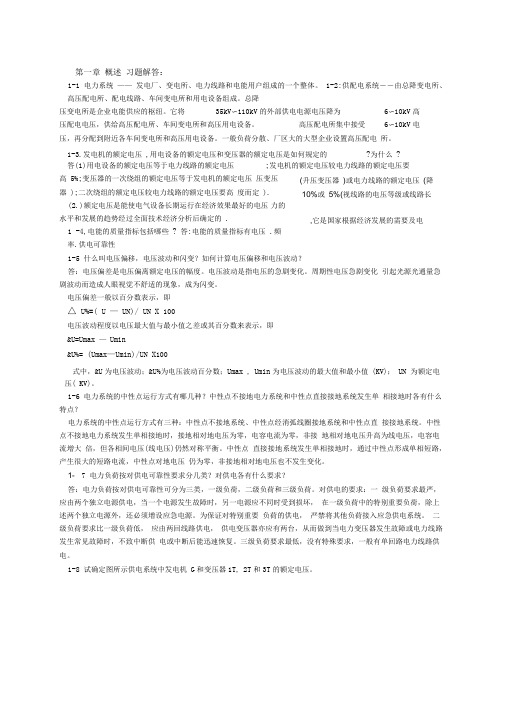

第一章概述习题及答案
1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?
答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).
(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.
1-4,电能的质量指标包括哪些?
答:电能的质量指标有电压.频率.供电可靠性.
1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波
动？
答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即
△U％＝（U－UN）／UN ×100
电压波动程度以电压最大值与最小值之差或其百分数来表示，即
&U=Umax－Umin
&U%=（Umax－Umin）／UN ×100
式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin 为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。
1-6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？
电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
中性点不接地电力系统发生单相接地时，接地相对地电压为零，电容电流为零，非接地相对地电压升高为线电压，电容电流增大倍，但各相间电压（线电压）仍然对称平衡。
中性点直接接地系统发生单相接地时，通过中性点形成单相短路，产生很大的短路电流，中性点对地电压仍为零，非接地相对地电压也不发生变化。
1-7电力负荷按对供电可靠性要求分几类？对供电各有什么要求？答：电力负荷按对供电可靠性可分为三类，一级负荷，二级负荷和三
级负荷。
对供电的要求：一级负荷要求最严，应由两个独立电源供电，当一个电源发生故障时，另一电源应不同时受到损坏，在一级负荷中的特别重要负荷，除上述两个独立电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。
二级负荷要求比一级负荷低，应由两回线路供电，供电变压器亦应有两台，从而做到当电力变压器发生故障或电力线路发生常见故障时，不致中断供电或中断后能迅速恢复。
三级负荷要求最低，没有特殊要求，一般有单回路电力线路供电。
1-8 试确定图所示供电系统中发电机G和变压器1T，2T和3T的额定电压。
解：
发电机的额定电压U = 1.05*10KV = 10.5KV;
变压器1T的额定电压一次侧U = 10.5KV；
二次侧U = 1.1*35KV= 38.5KV；
变压器2T 的额定电压一次侧U = 35KV；
二次侧U = 1.05*10KV= 10.5KV；
变压器3T 的额定电压一次侧U= 10KV；
二次侧U= 1.05*0.38= 0.399KV；
1-9．试确定图中所示供电系统中发电机G，变压器2T，3T线路1WL，2WL的额定电压。
解：发电机G，额定电压U=1.05U1=10.5KV
变压器2T U1=U=10.5KV
U2=1.1*220=242KV 故额定电压为：10.5/242；
变压器3T U1=220KV U3=1.05*10=10.5KV
U2=1.1*110=121KV
线路1WL的额定电压为U=10KV
线路2WL的额定电压为U=0.38KV
1-10题目：试查阅相关资料或网上查阅，找出去年我国的发电机装机容量.年发电量和年用。
答：我国去年的发电机装机容量是4忆千瓦，年发电量为21870忆千瓦时，年用电量是21700忆千瓦时
1-11. 画出中性点不接地系统A相发生单相接地时的相量图。
答：中性点不接地系统A相发生单相接地时的相量图如下图：
1-12 试确定图所示供电系统中变压器T1和线路WL1、WL2的额定电压。
习题1-1的供电系统
解：由图可求得T1：6.3/121kV；WL1:110KV;WL2:35KV。
1-13 试确定图所示供电系统中发电机和各变压器的额定电压。
习题1-2的供电系统
解：由图计算G:10.5KV;T1:10.5/38.5KV;T3：10/0.4KV。
1-14 某厂有若干车间变电所，互有低压联络线相连。
其中某一车间变电所，装有一台无载调压型配电变压器，高压绕组有＋5％UN、UN、-5％UN三个电压分接头。
现调在主分接头“UN”的位置运行。
但白天生产时，变电所低压母线电压只有360V，而晚上不生产时，低压母线电压又高达410V。
问该变电所低压母线的昼夜电压偏差范围（％）为多少？宜采取哪些改善措施？
解：昼夜电压偏差范围为-5.26%- +7.89%；主变压器分接头宜换至“-5%”的位置运行，晚上切除主变压器，投入联络线，由林进车间变电所供电。
1-15 某lOkV电网，架空线路总长度70km，电缆线路总长度15km。
试求此中性点不接地的电力系统发生单相接地故障时的接地电容电流，并判断该系统的中性点是否需要改为经消弧线圈接地。
解：IC=17A,无需改变中性点运行方式。
