三维土工网

安徽建筑岩土工程与地基基础作者简介：韩孟君（1989-），男，安徽阜阳人，毕业于华中科技大学土木工程专业，本科，学士，工程师。

专业方向：建筑工程。

摘要：近年来城市基础设施建设、改造项目不断增加，高填深挖边坡越来越多，而传统的边坡圬工防护往往与环境不协调，与绿色建筑格格不入，往往增加工程造价，随着国家环保政策加强，群众环境保护意识逐步提高，居住环境要求增多，植被防护渐渐变成新宠。

文章介绍一种生态护坡工艺，即三维土工网垫植草、灌护坡工艺，其利用根系发达的植物与三维土工网垫相互结合，成为防风固土、抗张抗剪的整体边坡结构，既有效保护了坡面，减少了风、雨、重力对边坡的侵蚀危害，又能达到边坡绿化的效果，环保生态，将得到越来越多的应用。

关键词：生态护坡；边坡绿化；三维土工网垫；绿色建筑中图分类号：TV861文献标志码：B文章编号：1007-7359（2019）09-0198-03DOI ：10.16330/ki.1007-7359.2019.09.0781工程概况该工程治理范围为马鞍山慈湖河东环路～林里路段，位于河道的中段，且河道两岸多为建成区，河道治理总长为6.7km。

河道堤防及一级河道边坡防护采用三维土工网垫植草灌施工技术，具有经济、安全、环保等特点,在该工程河道综合治理工程中具有一定的使用价值。

2施工工艺原理三维土工网垫植草、灌生态护坡是指利用活性植物发达的根系结合土工合成材料等工程材料，建立一个活性、生态的边坡防护系统，通过植物强大的根系生长结合土工合成材料的固土作用，对边坡进行绿化和加固的一种护坡新技术。

该技术是通过植物的生长活动达到根系加筋、茎叶防冲蚀的目的，经过生态护坡技术处理，可在坡面形成茂密的植被覆盖，在表土层除土工网垫固土功能外，还形成盘根错节的根系，有效抑制暴雨径流对边坡的侵蚀，增加土体的抗剪强度，减小孔隙水压力和土体自重力，从而大幅度提高边坡的稳定性和抗冲刷能力，限制边坡浅表层滑动和隆起的发生。

三维土工网垫有什么特点三维土工网垫，也叫做三维网状土工格栅，是一种用于土壤种植、河道防护、生态修复、绿化美化等领域的土工材料。

三维土工网垫相对于普通的土工布、土工膜等材料来说，拥有许多独特的特点和优势。

1. 耐腐蚀、耐老化三维土工网垫采用高分子材料制造，具有耐腐蚀、耐老化的特点。

经过多年的使用，三维土工网垫不会因为曝露在空气中而变质，不会因为受到阳光的照射而变硬。

这使得三维土工网垫能够长时间保持其原有的强度和柔韧性。

2. 三维立体结构三维土工网垫采用三维立体结构，能够有效地增加其表面积和孔隙度，使其能够更好地满足土壤呼吸的需求。

三维网状结构也可以增加土壤与三维土工网垫之间的物理黏附强度，加强了二者之间的结合，使三维土工网垫能够更好地支撑和保护土壤。

3. 优异的透水透气性三维土工网垫的三维结构使得它可以大大提高土壤的透水性和透气性。

在地域水土流失严重的地区，三维土工网垫能够帮助土壤保存水分，同时又能排出多余水分，保持土壤的适宜湿度。

在高温干旱的地区，三维土工网垫可以通过强大的透气性，使昙花等作物顺利生长。

4. 确保植被生长三维土工网垫能够确保植被的生长。

三维土工网垫的网状结构可以增加所披草皮与土壤之间的贴合度，形成更大的附着力。

在种植草皮、造林和草坪建设中，三维土工网垫能够最大程度地减少土质流失，提高植被的生长率和存活率。

5. 易于施工和维护三维土工网垫的安装和维护都非常简单。

安装三维土工网垫只需要将其铺到需要覆盖的地表，再用几个固定点将其钉牢即可。

而维护方面，只需要进行简单的清洗和检查，就可以将三维土工网垫保持在良好的状态。

综上所述，三维土工网垫在防护、修复、绿化、气候调节等方面均具有良好的性能优势，是土木工程、环保生态领域的重要材料之一。

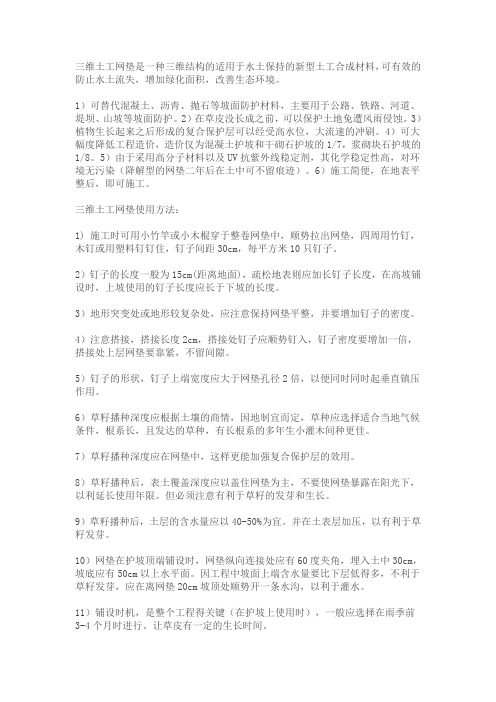

三维土工网垫是一种三维结构的适用于水土保持的新型土工合成材料，可有效的防止水土流失，增加绿化面积，改善生态环境。

1）可替代混凝土、沥青、抛石等坡面防护材料，主要用于公路、铁路、河道、堤坝、山坡等坡面防护。

2）在草皮没长成之前，可以保护土地免遭风雨侵蚀。

3）植物生长起来之后形成的复合保护层可以经受高水位，大流速的冲刷。

4）可大幅度降低工程造价，造价仅为混凝土护坡和干砌石护坡的1/7，浆砌块石护坡的1/8。

5）由于采用高分子材料以及UV抗紫外线稳定剂，其化学稳定性高，对环境无污染（降解型的网垫二年后在土中可不留痕迹）。

6）施工简便，在地表平整后，即可施工。

三维土工网垫使用方法：1) 施工时可用小竹竿或小木棍穿于整卷网垫中，顺势拉出网垫，四周用竹钉，木钉或用塑料钉钉住，钉子间距30cm，每平方米10只钉子。

2）钉子的长度一般为15cm(距离地面)，疏松地表则应加长钉子长度，在高坡铺设时，上坡使用的钉子长度应长于下坡的长度。

3）地形突变处或地形较复杂处，应注意保持网垫平整，并要增加钉子的密度。

4）注意搭接，搭接长度2cm，搭接处钉子应顺势钉入，钉子密度要增加一倍，搭接处上层网垫要靠紧，不留间隙。

5）钉子的形状，钉子上端宽度应大于网垫孔径2倍，以便同时同时起垂直镇压作用。

6）草籽播种深度应根据土壤的商情，因地制宜而定，草种应选择适合当地气候条件，根系长，且发达的草种，有长根系的多年生小灌木间种更佳。

7）草籽播种深度应在网垫中，这样更能加强复合保护层的效用。

8）草籽播种后，表土覆盖深度应以盖住网垫为主，不要使网垫暴露在阳光下，以利延长使用年限。

但必须注意有利于草籽的发芽和生长。

9）草籽播种后，土层的含水量应以40-50%为宜。

并在土表层加压，以有利于草籽发芽。

10）网垫在护坡顶端铺设时，网垫纵向连接处应有60度夹角，埋入土中30cm，坡底应有50cm以上水平面。

因工程中坡面上端含水量要比下层低得多，不利于草籽发芽，应在离网垫20cm坡顶处顺势开一条水沟，以利于灌水。

三维土工网施工方案1. 简介三维土工网是一种用于土地工程的材料，由聚酯纤维或聚丙烯纤维编织而成。

其主要功能包括加固土地、防止土壤侵蚀以及提供支撑和保护。

本文档旨在介绍三维土工网施工方案，包括前期准备工作、施工流程、注意事项等。

通过正确的施工方案，可以保证三维土工网的最佳使用效果。

2. 前期准备工作在开始施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1. 土地勘察在选定施工区域之前，需要进行土地勘察工作。

主要内容包括土壤类型、地质条件、地形地貌等的调查和分析。

这些信息对于确定三维土工网的材料选择、施工方式以及支撑和保护的设计都至关重要。

2.2. 设计方案根据土地勘察结果，结合项目需求，设计三维土工网的施工方案。

设计方案应包括材料选择、施工方式、施工工序等内容，以确保施工的效果和质量。

2.3. 材料采购与准备根据设计方案，采购所需的三维土工网材料，并进行准备。

确保材料的质量符合标准要求，并按照设计方案的要求对材料进行裁剪和打包。

3. 施工流程3.1. 地面准备工作在开始施工之前，首先需要对施工区域进行地面准备工作。

这包括清理杂物、平整地面以及清除植被等。

3.2. 固定支撑点根据设计方案，确定支撑点的位置，并在地面上进行标记。

然后使用固定工具，将支撑点固定在地面上，确保其稳定性和牢固性。

3.3. 网片的安装根据设计方案，将需要使用的三维土工网片按照施工要求进行铺设。

首先将一端固定在支撑点上，然后逐渐展开并铺设到指定位置。

注意保持网片的平整和紧密连接，以确保加固效果。

3.4. 锚固和接头处理在铺设三维土工网片的同时，需要进行锚固和接头处理。

根据设计方案，使用专用的锚固工具将网片固定在地面上。

同时，根据需要，使用接头工具将不同网片连接在一起，保证整个施工区域的连续性和一致性。

3.5. 完善细节处理铺设和固定三维土工网后，需要进行细节处理，以确保施工的整体效果和质量。

这包括修整边缘、检查固定点和接头的稳定性，以及进行必要的调整和修复。

三维土工网垫植草灌护坡施工工法1. 简介三维土工网垫植草灌护坡施工工法是一种集土工技术、生态修复和水土保持于一体的护坡工法。

它通过在坡面铺设三维土工网垫，并在网垫上植草或进行灌木绿化，形成具有自然生态特色、良好防护效果的护坡体系。

该工法适用于中、低山区、水土流失严重的坡地、公路及铁路边坡等护坡工程。

2. 工法步骤2.1 坡面处理在施工前，需要对坡面进行处理。

处理过程包括清理、修整、措施采取、覆盖保护等环节。

同时也要注意生态环境保护。

2.2 三维土工网垫的铺设首先将三维土工网垫按照设计要求进行剪裁和拼接，再用金属钉或丝绳将三维土工网垫固定在坡面上，以保持坡面的稳定性。

铺设时要注意网垫重叠部分的接灰及搭接方向。

2.3 垫面种植在三维土工网垫上进行植草或种植灌木，以增加坡面的环境效益，并能够有效抑制坡面的泥石流，保持土壤稳定性。

植物品种选择要结合当地的实际环境、气候特征和生长适应能力来确定。

2.4 灌溉养护根据植物特点，合理配置灌溉设施，进行合理的灌溉养护，保持植物的生长和发展，以增强坡面的防护和生态效益。

2.5 后期监测进行施工后，需要对护坡进行定期的巡查和监测，发现问题及时处理，以确保草坪化、绿化等工作取得成功。

3. 工法特点该工法具有如下特点：•防护和生态效益好：植草和种植灌木可以增强坡面护理效果，并且有益于水土保护和生态环保。

•三维土工网垫的铺设加快了施工进程，并减少了对地形的破坏。

•耐久度高：土工网垫的使用寿命长，可以持续维护坡面的稳定性。

•适应性强：该工法适用于不同类型的护坡工程，尤其适用于中、低山区、水土流失严重的坡地、公路及铁路边坡等护坡工程。

4. 工法效果通过该工法的运用，可以实现如下效果：•提高坡面的稳定性，防止坡面崩塌和水土流失；•增加坡面的生态效益，促进生物多样性的保护；•减少对坡地的破坏，降低工程成本；•提高工程的美观度和社会效益。

5.三维土工网垫垫植草灌护坡施工工法是一种结合生态修复和水土保持于一体的适用于不同类型的护坡工程的工法，它具备防护和生态效益好、耐久度高、适应性强等优点，并且其施工过程简单、进程快速、效果良好。

三维土工网植草施工方案植草施工是一项重要的土工工程，主要用于保护土壤、防止水土流失、改善生态环境。

下面是一个三维土工网植草施工方案。

1.方案背景由于人类活动导致的土地开垦和环境破坏，许多区域土壤暴露在外，容易遭受水土流失和生态破坏。

为了保护土壤，提高土地利用率和生态环境，使用三维土工网进行植草施工是一种有效的解决方案。

2.设计原则（1）保护土壤：植草施工的主要目的是保护土壤不被侵蚀，因此需要采取措施保护土壤。

（2）改善生态环境：通过植草施工，可以改善植被覆盖率，提高生态环境质量。

3.施工步骤（1）准备工作：对施工区域进行勘测，确定施工范围和规模。

根据需要选择合适的三维土工网材料，并进行现场加工和组装。

（2）表面处理：对施工区域进行地面处理，清除杂草和垃圾，平整地表，保持地面湿润。

（3）三维土工网敷设：将三维土工网按照预定的设计方案进行敷设。

可以将三维土工网固定在地面上，使用封土或者其他固定材料固定住三维土工网。

（4）植草施工：在三维土工网上进行植草施工。

根据当地的气候条件和土壤特点，选择适合的植被种类进行植栽。

可以采用直播、插秧或者栽培等方式进行植草。

（5）水灌溉：植草后进行适量的水灌溉，确保植物能够生根并生长。

（6）维护管理：定期对植草区域进行维护管理，包括修剪、灌溉、除草等。

必要时可以补植。

4.特点和优势（1）土壤保护：三维土工网能够有效地保护土壤不被侵蚀，防止水土流失。

（2）生态环境改善：通过植草施工，可以提高植被覆盖率，改善生态环境质量。

（3）施工简便：三维土工网的敷设和植草施工相对简单，可以快速完成。

（4）成本低廉：三维土工网材料成本低廉，施工过程中的人力和设备也相对较少。

5.注意事项（1）选择合适的植栽种类：根据当地的气候条件和土壤特点，选择适合的植物进行植草。

（2）合理设计排水系统：在施工过程中，要考虑到排水系统的设计，确保植物能够获得适量的水分。

（3）定期维护管理：植草后要定期进行维护管理，包括修剪、灌溉、除草等工作。

三维网格植草护坡施工1、施工工艺（1）填方和挖方边坡中，三维网自坡顶（填方路段为路床底面，挖方为自然坡顶或边坡平台）至坡底顺长铺设，宽度方向搭接10cm。

在搭接带和单幅网中部用U型钉将网固定于坡面上。

（2）三维网土工网（公路规范JTJ/T019-1998中称之为土工垫）设计采用幅宽1.5m的3层材料，要求其网眼直径不大于1cm。

极限拉伸强度不小于5KN/m，网内节点粘结完好。

（3）三维土工网植草均采用喷播工艺，详见规定说明书。

（4）施工时应该先整平边坡，然后开挖坡脚土方，夯实后用7.5号砂浆砌35号片石护坡坡脚。

坡面不应有树桩、有机质或废物。

坡面修整后应立即进行护坡铺砌。

护坡坡脚砌筑前应挖槽，使基础嵌入槽内。

砌筑时若有渗透水，应及时排除，以保证基础和砌体砂浆在初凝前不遭水害。

易受水流冲刷的护坡基础，应按图纸所示采用抛石防护，石块大小及施工断面尺寸，应按图纸要求进行。

砌体应分层坐浆砌筑，砌筑上层时，不应扰动下层。

不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。

砌体砌筑完成后，应进行勾缝。

2、施工注意事项：（1）骨架护坡每隔5道竖肋中线设沉降缝一道，缝宽1cm，缝中填防渗水材料。

（2）施工前应清刷坡面浮土，填充坑凹，使坡面大致平整。

（3）施工时若边坡有地下水露头，应将地下水引入排水系统，不可堵死。

（4）边坡开挖后应立即支护，避免雨水侵蚀。

（5）播洒草籽应选在适宜草籽生长的季节。

第一小节边沟施工本工程临时路基排水边沟采用M7.5水泥砂浆浆砌卵石（片石）排水边沟。

1、排水沟及边坡在路基土石方施工时基本形成，采用人工配合小型机械修整。

修整后排水沟及边坡必须平整、稳定，严禁贴坡。

纵坡应按图纸施工，沟底纵坡一般应与路线纵坡一致，沟底高程通过路面高程反算，沟深一般应不小于50cm，在边沟纵坡较大的分水岭位置沟深可以适当减小，但不能小于40cm，沟底平整，排水畅通，无阻水现象，并应按图纸所示将水引入排水系统。

2、各种水沟的位置、断面、尺寸、坡度、标高均应符合图纸要求并经监理工程师验收合格。

三维土工网植草施工工艺（示范文本）铺设三维土木网的施工工序:对需挂网的边坡施工：在对需挂网的边坡进行施工时，应按以下方案执行：（1）首先对边坡进行整平，三维土工网在铺设到坡面后，将形成一平整的平面，所以铺设前必须将边坡整平，夯实，使网垫与土壤能完整，严密的结合在一起。

（2）在坡顶及坡脚外30cm处挖20cm宽，30cm深的沟，以便埋没三维土工网，使之与边坡结合得更为牢固。

（3）将三维土工网平整，紧密地铺设在坡面上，并用U型铁丝固定，每平方米网垫至少用3根U型铁丝固定，U型铁丝直径不少于6mm。

（或按技术交底书进行）（4）将网垫的坡顶及坡脚处埋入沟中，并用土回填，夯实。

（5）铺高完毕后，需在网垫表面覆土约1——2cm，并夯实。

（6）依照上下边坡的喷播要求对边坡进行喷播，并铺设无纺布。

三维土工网铺设质量检查要点:a.在三维土工网正式施工之前60d，应在相同地质情况的上下边坡各选3000㎡的边坡进行实验段施工，实验段实验后60d经监理工程师验收质量合格后，方可进行全面施工。

b.三维土工网种植护坡的边坡标高、坡度、尺寸及密实度均应符合图纸要求，并经监理工程师检验合格。

c.对于土石混填路堤、填石路堤以及石质较多的路边坡，在挂三维网之前须先在坡面填30~50mm客土，客土与坡面应充分结合，并保证其平整性。

d.三维土工网铺设位置、标高、尺寸应按图纸要求施工。

坡顶的三维网埋置固定好后，则自上而下进行铺设，三维网铺设应平整，防止中部打折。

前后两片三维网之间搭接长度不宜小于200mm.e.三维土工网用锚钉固定时，应将网拉紧，避免出现空网包。

锚钉的布置间距等应符合图纸要求，个别不平顺的坡面应增设辅锚钉，保证三维网紧贴坡面。

f.宜在线路附近选择客土料场，承包人应向监理工程师提供提土场位置及样土的理化指标检验结果，经监理工程师批准后，方可采用该提土场材料。

g.客土应具有足够的肥力，若客土肥力不足时，应根据客土肥力情况，可适量加入复合肥或泥炭肥，有利于种籽生长。

三维土工网施工方案1. 引言三维土工网是一种用于土地加固和防护的工程材料。

它由高强度的聚酯或聚丙烯纤维与聚乙烯或聚丙烯薄膜组成，具有良好的抗拉强度和抗化学腐蚀性能。

本文主要介绍三维土工网的施工方案，包括施工准备、操作流程和质量控制等内容。

2. 施工准备在进行三维土工网施工之前，需要做好以下准备工作：2.1 施工设计根据工程需求和土壤条件，进行三维土工网的施工设计。

设计应包括土工网的布置方案、固定方式、节点处理等内容。

2.2 施工材料准备准备好所需的三维土工网材料、薄膜材料、连接件、固定件等。

2.3 设备及人员准备好施工所需的设备，包括挖掘机、推土机等。

同时确保配备有经验丰富的施工人员和工程管理人员。

3. 施工操作流程三维土工网的施工操作流程包括以下几个步骤：3.1 地面准备对施工区域进行清理，清除杂物和不平整的地面，确保施工地面平整，并进行必要的填土和夯实处理。

3.2 三维土工网的铺设根据施工设计方案，通过挖掘机将三维土工网展开铺设在施工地面上。

注意确保土工网的平整和紧贴地面。

3.3 固定土工网使用固定件或者钢钉等固定措施，将土工网牢固地固定在地面上。

固定间距和力度应按照设计要求进行。

3.4 连接三维土工网若需要连接多块三维土工网，使用连接件将其连接在一起，确保连接牢固。

3.5 节点处理对于三维土工网的节点位置，需要进行特殊处理，确保连接点的强度。

3.6 后续施工三维土工网施工完成后，进行后续的土方回填、种植、灌浆等工作，根据具体工程要求进行后续施工。

4. 质量控制在进行三维土工网施工过程中，应进行严格的质量控制，确保施工质量和工程安全。

4.1 施工记录监测和记录施工过程中的关键参数，包括土工网的铺设情况、固定情况、连接情况等，以便后期检查和评估。

4.2 强度测试对固定的土工网进行强度测试，确保其满足设计强度要求。

4.3 工程验收完成施工后，进行工程验收，确保三维土工网施工符合相关标准和规范。

5. 施工注意事项在进行三维土工网施工时，需要注意以下事项：•施工前进行充分的设计和准备工作，确保施工的顺利进行；•合理选择土工网的规格和型号，确保其满足工程要求；•施工过程中要严格按照设计要求进行，防止出现错误和失误；•施工结束后进行及时的验收和评估，确保工程质量。

三维土工网垫植草、灌护坡施工方案目录一、编制依据 (1)二、工程概况 (1)三、适用范围 (1)四、施工部署 (1)五、施工工艺及过程 (2)1、边坡清理 (2)2、钉设网垫 (2)3、回填土 (2)4、撒播草籽 (2)5、深挖边坡防护 (3)6、养护管理 (3)六、三维土工网质量控制及要求 (3)七、质量保证措施 (4)1、组织保证措施 (5)2、工作保证措施 (5)3、技术保障措施 (6)八、安全保证与应急措施 (6)1、一般规定 (6)2、施工安全措施 (7)3、应急措施 (7)九、环境保护与水土保持措施 (8)1、施工准备阶段 (8)2、施工阶段 (8)3、临建设施及其他方面 (9)三维土工网垫植草、灌护坡施工方案一、编制依据1、湖北省交通规划设计院编制的第MWTJ-3合同段《两阶段施工图设计》2、《公路路基施工技术规范》（JTG/T F50–2011）3、《公路工程质量检验评定标准》（JTG F80/1-2004）4、《公路工程施工安全技术规程》（JTJ076-95）5、《公路土工合成材料应用技术规范》（JTG/T D32–2012）6、《高速公路施工标准化技术指南》二、工程概况本合同段三维土工网垫植草、灌护坡工程总量约为x万m2。

三、适用范围三维土工网垫植草、灌护坡适用于坡比不陡于1：0.75，每级坡高低于5m （土质路堑边坡）或8m（软质岩石路堑边坡）的路段及多级路堤的第一级边坡防护；当坡高小于3m时不挂网只喷播草籽或栽灌木。

四、施工部署1、施工前，全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。

2、施工用水取自自然沟渠，按照标准化要求设置蓄水池。

施工用电接入当地电网，以外电为主、自发电为辅，始终保持自发电的能力，避免停电对施工的影响。

3、人员配备本工程开工前，由项目总工组织全体技术人员，包括测量、质检、试验、材料相关人员，熟悉施工图纸，了解施工内容。

由工程技术部负责人向施工队技术员进行技术交底。
