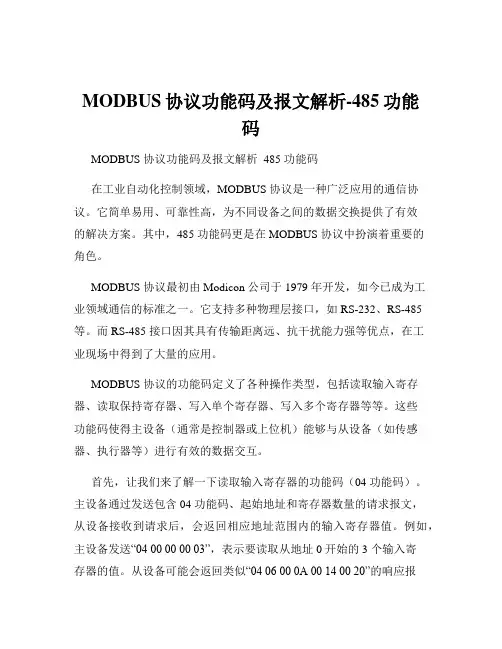

MODBUS协议功能码及报文解析-485功能码
MODBUS协议功能码及报文解析-485功能码MODBUS 协议功能码及报文解析 485 功能码在工业自动化控制领域，MODBUS 协议是一种广泛应用的通信协议。
它简单易用、可靠性高，为不同设备之间的数据交换提供了有效的解决方案。
其中，485 功能码更是在 MODBUS 协议中扮演着重要的角色。
MODBUS 协议最初由 Modicon 公司于 1979 年开发，如今已成为工业领域通信的标准之一。
它支持多种物理层接口，如 RS-232、RS-485 等。
而 RS-485 接口因其具有传输距离远、抗干扰能力强等优点，在工业现场中得到了大量的应用。
MODBUS 协议的功能码定义了各种操作类型，包括读取输入寄存器、读取保持寄存器、写入单个寄存器、写入多个寄存器等等。
这些功能码使得主设备（通常是控制器或上位机）能够与从设备（如传感器、执行器等）进行有效的数据交互。
首先，让我们来了解一下读取输入寄存器的功能码（04 功能码）。
主设备通过发送包含 04 功能码、起始地址和寄存器数量的请求报文，从设备接收到请求后，会返回相应地址范围内的输入寄存器值。
例如，主设备发送“04 00 0000 03”，表示要读取从地址 0 开始的 3 个输入寄存器的值。
从设备可能会返回类似“04 06 00 0A 00 14 00 20”的响应报文，其中“06”表示返回的数据字节数，后面的“00 0A 00 14 00 20”则是具体的寄存器值。
接下来是读取保持寄存器的功能码（03 功能码）。
与读取输入寄存器类似，主设备发送包含 03 功能码、起始地址和寄存器数量的请求报文，从设备返回相应地址范围内的保持寄存器值。
比如，主设备发送“03 00 01 00 02”，从设备可能返回“03 04 00 05 00 06”。
写入单个寄存器的功能码（06 功能码）允许主设备将一个值写入指定的单个寄存器。
主设备发送的报文如“06 00 01 00 10”，表示将值0x0010 写入地址为 00 01 的寄存器。
MODBUS协议(功能码及报文解析)
MODBUS协议Modbus是一种串行通信协议，是Modicon于1979年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
M odbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行[1]。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通讯（serial communication）方式。
RTU格式后续的命令／数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和 Modbus不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。

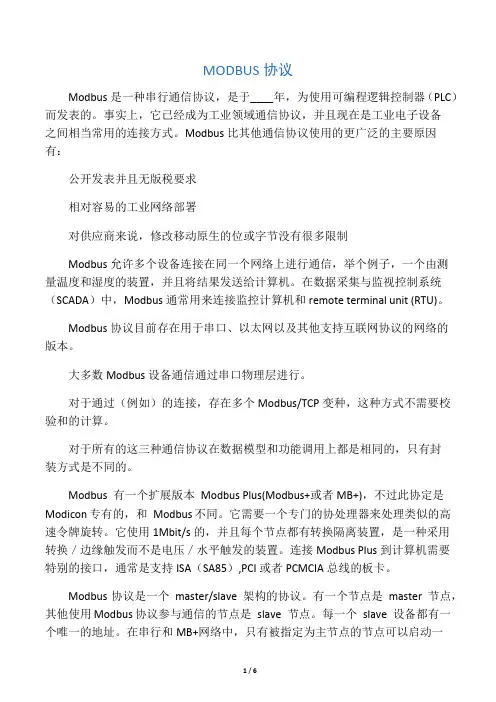

MODBUS协议(功能码及报文解析)
MODBUS协议Modbus是一种串行通信协议，是于____年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议，并且现在是工业电子设备之间相当常用的连接方式。
Modbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口物理层进行。
对于通过（例如）的连接，存在多个Modbus/TCP变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和Modbus不同。
它需要一个专门的协处理器来处理类似的高速令牌旋转。
它使用1Mbit/s的，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。
连接Modbus Plus到计算机需要特别的接口，通常是支持ISA（SA85）,PCI或者PCMCIA总线的板卡。
Modbus协议是一个master/slave 架构的协议。
有一个节点是master 节点，其他使用Modbus协议参与通信的节点是slave 节点。
每一个slave 设备都有一个唯一的地址。
在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令（在以太网上，任何一个设备都能发送一个Modbus命令，但是通常也只有一个主节点设备启动指令）。
一个ModBus命令包含了打算执行的设备的Modbus地址。

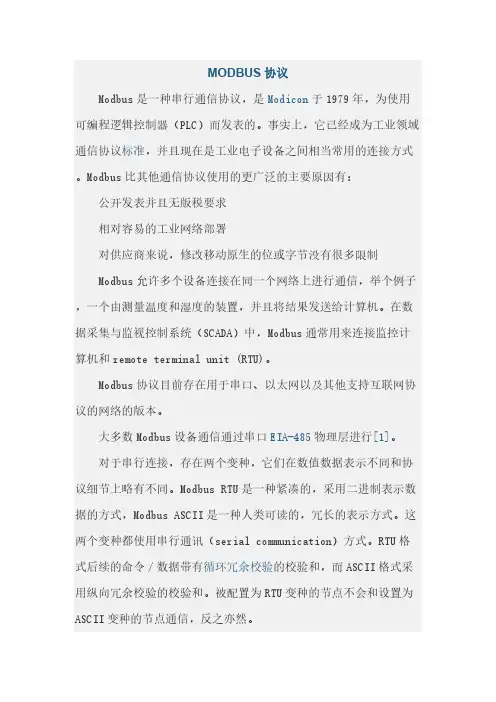

MODBUS协议(功能码及报文解析)
MODBUS协议Modbus是一种串行通信协议，是Modicon于1979年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
M odbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行[1]。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通讯（serial communication）方式。
RTU格式后续的命令／数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和 Modbus不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。
MODBUS协议(功能码及报文解析)
MODBUS协议Modbus是一种串行通信协议，是Modicon于1979年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
M odbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和remote terminal unit (RTU)。
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行[1]。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通讯（serial communication）方式。
RTU格式后续的命令／数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+)，不过此协定是Modicon专有的，和 Modbus不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。

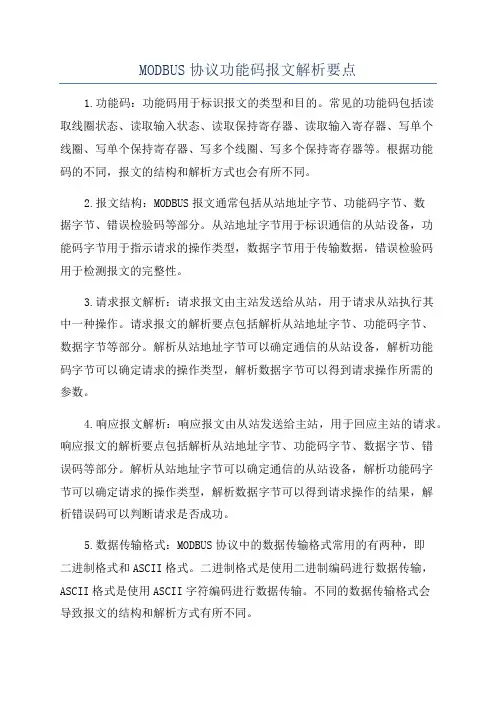

MODBUS协议功能码报文解析要点
MODBUS协议功能码报文解析要点1.功能码：功能码用于标识报文的类型和目的。
常见的功能码包括读取线圈状态、读取输入状态、读取保持寄存器、读取输入寄存器、写单个线圈、写单个保持寄存器、写多个线圈、写多个保持寄存器等。
根据功能码的不同，报文的结构和解析方式也会有所不同。
2.报文结构：MODBUS报文通常包括从站地址字节、功能码字节、数据字节、错误检验码等部分。
从站地址字节用于标识通信的从站设备，功能码字节用于指示请求的操作类型，数据字节用于传输数据，错误检验码用于检测报文的完整性。
3.请求报文解析：请求报文由主站发送给从站，用于请求从站执行其中一种操作。
请求报文的解析要点包括解析从站地址字节、功能码字节、数据字节等部分。
解析从站地址字节可以确定通信的从站设备，解析功能码字节可以确定请求的操作类型，解析数据字节可以得到请求操作所需的参数。
4.响应报文解析：响应报文由从站发送给主站，用于回应主站的请求。
响应报文的解析要点包括解析从站地址字节、功能码字节、数据字节、错误码等部分。
解析从站地址字节可以确定通信的从站设备，解析功能码字节可以确定请求的操作类型，解析数据字节可以得到请求操作的结果，解析错误码可以判断请求是否成功。
5.数据传输格式：MODBUS协议中的数据传输格式常用的有两种，即二进制格式和ASCII格式。
二进制格式是使用二进制编码进行数据传输，ASCII格式是使用ASCII字符编码进行数据传输。
不同的数据传输格式会导致报文的结构和解析方式有所不同。
6.异常响应：当从站无法执行请求的操作时，会发送异常响应给主站。
异常响应包括从站地址字节、错误码字节等信息。
解析异常响应的要点包括解析从站地址字节确定通信的从站设备，解析错误码字节确定异常的原因。
总结：MODBUS协议功能码报文解析的要点包括功能码、报文结构、请求报文解析、响应报文解析、数据传输格式和异常响应等方面。
了解这些要点可以帮助我们理解和解析MODBUS协议的报文，实现对MODBUS设备的控制和监测。

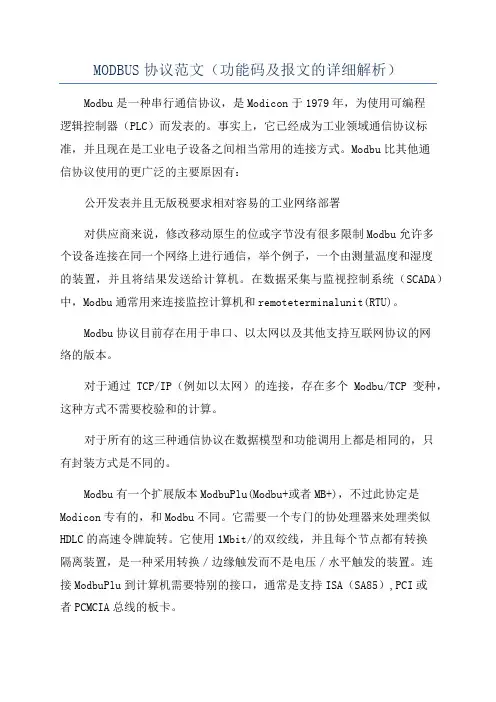

MODBUS协议范文(功能码及报文的详细解析)
MODBUS协议范文（功能码及报文的详细解析）Modbu是一种串行通信协议，是Modicon于1979年，为使用可编程逻辑控制器（PLC）而发表的。
事实上，它已经成为工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
Modbu比其他通信协议使用的更广泛的主要原因有：公开发表并且无版税要求相对容易的工业网络部署对供应商来说，修改移动原生的位或字节没有很多限制Modbu允许多个设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbu通常用来连接监控计算机和remoteterminalunit(RTU)。
Modbu协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbu/TCP变种，这种方式不需要校验和的计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbu有一个扩展版本ModbuPlu(Modbu+或者MB+)，不过此协定是Modicon专有的，和Modbu不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/的双绞线，并且每个节点都有转换隔离装置，是一种采用转换／边缘触发而不是电压／水平触发的装置。
连接ModbuPlu到计算机需要特别的接口，通常是支持ISA（SA85）,PCI或者PCMCIA总线的板卡。
Modbu协议是一个mater/lave架构的协议。
有一个节点是mater节点，其他使用Modbu协议参与通信的节点是lave节点。
每一个lave设备都有一个唯一的地址。
在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令（在以太网上，任何一个设备都能发送一个Modbu命令，但是通常也只有一个主节点设备启动指令）。
一个ModBu命令包含了打算执行的设备的Modbu地址。
