沃特世empower 培训EMP 其它 USP计算信噪比说明

信噪比计算公式及举例信噪比（Signal-to-Noise Ratio，SNR）是以分贝（dB）为单位来衡量信号强度与噪声强度之间的比值。

它用于衡量信号的质量，即信号与噪声的比例。

信噪比的计算公式如下：SNR = 10 * log10(Ps / Pn)其中Ps表示信号的功率，Pn表示噪声的功率。

由于SNR的单位是分贝，所以计算出来的结果是以分贝为单位的。

举例来说明信噪比计算公式的应用：假设有一个音乐录音室，录音师想要测试录音设备的信噪比。

他在录音室里播放一段随机噪声，然后将麦克风放在录音室中央，并调整录音设备的音量，以使录音设备捕捉到的信号尽可能接近噪声的强度。

首先，录音师测量麦克风接受到的信号的功率。

假设测得的信号功率为2瓦（W）。

然后，录音师测量未经处理的原始噪声的功率。

假设测得的噪声功率为0.02瓦（W）。

将上述值代入信噪比计算公式中，可以得到：SNR = 10 * log10(2 / 0.02)计算得到的结果为SNR = 10 * log10(100) = 20 dB。

这意味着在麦克风接收到的信号中，信号的强度是噪声的强度的100倍。

在这种情况下，信噪比为20dB，表示信号的质量较高。

信噪比的应用不仅限于音频领域，还可用于其他类似的领域，如无线通信、电子设备、图像处理等。

另外，信噪比还可以用于衡量数字系统的性能。

在数字系统中，信号通常被数字化，噪声会通过抽样和量化等过程引入系统中。

在这种情况下，信噪比衡量的是数字信号和数字噪声之间的比例。

根据信噪比的计算公式，可以模拟或计算数字信号在系统中的质量。

总之，信噪比是一种用于衡量信号与噪声之间比例的指标，它在各种领域都有广泛应用。

正确计算和评估信噪比，有助于提高信号的质量和系统的性能。

Waters-Empower软件操作规程一．启动和登录1．以下所述启动系统仪器：A.色谱仪器（直到所有内部校正和诊断程序完成后再启动下一仪器）。

B.连接到Empower系统的外围设备，如打印机。

C.工作站、主PC机、辅PC机或客户机。

2．要启动Empower软件，请选择开始→程序→Empower→Empower登录。

将显示“Empower登录”对话框。

3．输入用户名和密码。

（出厂设置的用户名为system，密码为manager）二．创建色谱系统1．开始创建系统前，应确保：A.每个色谱仪器都连接到busLAC/E卡、8端口串行卡、计算机COM端口或LAC/E采集器。

B.仪器标识有唯一性的仪器地址。

C.仪器已经启动，所有校正和诊断例行程序都已完成。

2．使用新色谱系统向导A.选择管理→创建新系统。

出现“新建色谱系统向导-输入类型”页面。

B.接受缺省设置（新建系统），然后单击下一步。

出现“选额服务器”页面。

C.选择与系统中仪器连接的采集服务器，然后单击下一步。

出现“选择系统”页面。

D.将系统仪器从“可用仪器”目录区移动到“新系统仪器”目录区，构建系统。

单击下一步。

出现“访问控制”页面。

E.此页用于确定用户和用户组对所创建的系统的访问级别。

确定相应的系统反问权，输入信息，然后单击下一步。

出现“选择名称”页面。

F.输入描述性的名称以及有关系统的任意注释。

接受在线缺省设置。

单击完成。

系统创建完毕。

G.将出现一条信息，表示系统已成功在线。

单击确定。

三．创建项目Empower软件对于项目的含义是方法、结果、自定义字段、视图筛选器和原始数据的集合，由用户定义。

如何创建项目：A.选择管理→创建新项目。

出现“新建项目向导-表空间”页面。

B.接受50MB的“表空间”缺省设置。

C.如果需要，可选中全面审计追踪支持复选框，以记录对项目元素所做的所有更改。

选择是否需要对“方法”、“结果”、“样品”和删除信息的更改进行注释。

D.单击下一步。

Waters QuattroMicro API MS/MS 质谱仪调谐参数简介(2009-12-25 11:23:46)转载▼分类：心灵诺亚标签：waterstunelcms调谐教育两年前开始接触Waters的QuattroMicro API 时对调谐界面上的参数没有什么深入的了解。

使用时基本上是无原则的尝试。

不但消耗了大量的时间，而且效果也不佳。

最近有机会和工程师进行了比较深入的探讨，对这些参数的调谐有了深入的认识。

在此把自己的收获和理解做一个备忘录。

同时也希望能够对有需求的同行有所帮助。

欢迎讨论指导。

在此也感谢Waters 的工程师。

毛细管电压：高压提供液滴过量电荷，从而离子化。

过低离子化效率低。

过高会引起离子源内碎裂。

调谐目标是得到较高的分子离子信号强度。

一般在2－4V之间。

锥孔电压(Cone voltage):锥孔电压主要是影响离子进入质谱的速度。

锥孔电压高，离子速度快，离子损失小，检测灵敏度高。

反之则相反。

过高的锥孔电压会增加离子间的碰撞，引起源内裂解，产生碎片离子。

通常再25－70V之间优化。

低分子量选用低电压，高分子量选用高电压。

二级锥孔萃取电压（Extractor）:二级锥孔电压的作用是让进入到一级锥孔的离子发生偏转(大家都知道waters 的Z-spray 哈), 从而使样品离子进入六级杆透镜前去除大部分基质, 减少干扰. 二级锥孔电压的工作机理以及对分析的影响与前面谈到的锥孔电压(Cone voltage)基本相同. 通常再3－10V之间优化。

射频透镜(RF lens):射频透镜也就是六级杆, 其上加载射频脉冲电压和一很小偏置电压. 六级杆主要起聚焦离子的作用, 类似光学的透镜, 所以称作射频透镜. 六级杆的清洁程度会影响离子的聚焦效果, 从而影响灵敏度. 对于新仪器六级杆比较清洁, 电压为”0” 时及可获得较高的灵敏度. 如果你的仪器需要较高的六级杆电压才能达到较高的灵敏度, 则说明你的仪器比较脏了.源温度(source temperature):高温帮助溶剂蒸发。

WatersHPLC System Basic Teaching Material For Empower Software沃特斯高效能液相層析系統－資料處理軟體基礎操作指引美商沃特斯公司-台灣分公司Version Issue Date Author Comments1.0 Aug / 2003 Waters Taiwan Initial VersionContent一、電腦/層析軟體開機/開始操作畫面說明 (3)二、資料處理系統操作介面/畫面說明 (3)三、Project 之建立 (4)四、層析系統(Chromatographic system)之建立 (8)五、使用者(User)之建立 (11)六、實驗開始/ 儀器方法( Instrument Method )之建立 (13)七、數據處理方法( Processing Method )之建立 (16)八、報表列印說明 (24)一、電腦/層析軟體開機/開始操作畫面說明a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。

b.輸入UserName(例如:System)、Password(例如:Manager)，按OK。

c.進入EMPOWER畫面( Pro 或Quick Start介面，可依使用者設定而不同)。

二、資料處理系統操作介面/畫面說明圖像功能描述Run Samples 開始樣品分析。

Browse Project Project 瀏覽、數據處理與列印。

Configure System 層析系統設定。

Process Data 數據處理。

Review Data 數據瀏覽、處理。

Print Data 報表列印。

三、PROJECT 之建立a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。

b.輸入UserName以及Password，按OK。

c.進入EMPOWER Pro畫面，點選”Configure System”。

什么是信噪比详解信噪比详解定义信噪比,即SNR(Signal to Noise Ratio)又称为讯噪比，狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示。

设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上。

解析信噪比是音箱回放的正常声音信号与无信号时噪声信号(功率)的比值。

用dB表示。

例如，某音箱的信噪比为80dB，即输出信号功率是噪音功率的10^8倍，输出信号标准差则是噪音标准差的10^4倍。

信噪比数值越高，噪音越小。

“噪声”的简单定义就是:“在处理过程中设备自行产生的信号”，这些信号与输入信号无关。

对于MP3播放器来说，信噪比都是一个比较重要的参数，它指音源产生最大不失真声音信号强度与同时发出噪音强度之间的比率称为信号噪声比，简称信噪比(Signal/Noise)，通常以S/N表示，单位为分贝(dB)。

对于播放器来说，该值当然越大越好。

目前MP3播放器的信噪比有60dB、65dB、85dB、90dB、95dB等等，我们在选择MP3的时候，一般都选择60dB以上的，但即使这一参数达到了要求，也不一定表示机子好，毕竟它只是MP3性能参数中要考虑的参数之一。

指在规定输入电压下的输出信号电压与输入电压切断时，输出所残留之杂音电压之比，也可看成是最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示。

一般用分贝(dB)为单位，信噪比越高表示音频产品越好，常见产品都选择60dB以上。

国际电工委员会对信噪比的最低要求是前置放大器大于等于63dB，后级放大器大于等于86dB，合并式放大器大于等于63dB。

合并式放大器信噪比的最佳值应大于90dB，CD机的信噪比可达90dB以上，高档的更可达110dB以上。

信噪比低时，小信号输入时噪音严重，整个音域的声音明显感觉是混浊不清，所以信噪比低于80dB的音箱不建议购买，而低音炮70dB的低音炮同样原因不建议购买。

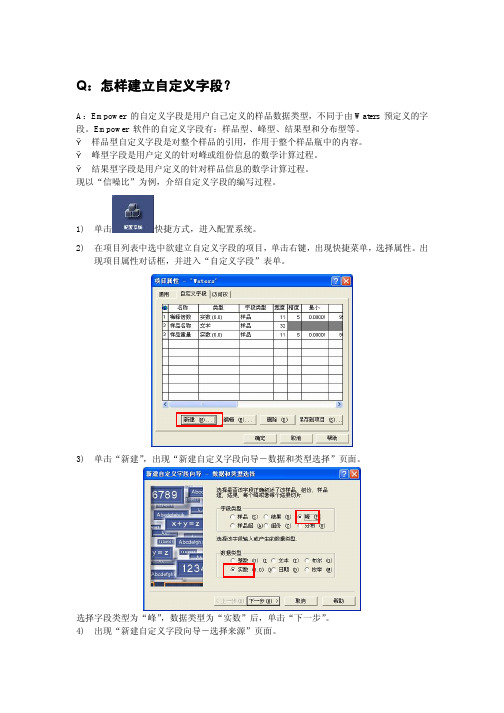

Q：怎样建立自定义字段？A：Empower 的自定义字段是用户自己定义的样品数据类型，不同于由Waters 预定义的字段。

Empower 软件的自定义字段有：样品型、峰型、结果型和分布型等。

Ÿ样品型自定义字段是对整个样品的引用，作用于整个样品瓶中的内容。

Ÿ峰型字段是用户定义的针对峰或组份信息的数学计算过程。

Ÿ结果型字段是用户定义的针对样品信息的数学计算过程。

现以“信噪比”为例，介绍自定义字段的编写过程。

1)单击选择数据源为“计算”，保持其他选项不变，然后单击“下一步”。

5)出现“新建自定义字段向导－输入公式”。

窗口中需要输入公式“高度/(基线噪音*1000)”，从左下方的字段区中选择相应的字段双击即可自动加入上方的公式区中，符号可从右下方的操作区中同样选择，只有数字需要手工输入。

最后点击下一步。

注：英文版Emopwer中的公式为“Height/（baseline noise*1000）”。

6)出现“新建自定义字段向导－数值型参数”页面。

保持宽度和精度的默认值不变，或者根据需要输入数值后，单击“下一步”。

7)出现“新建自定义字段向导－输入名称”页面。

在字段名一栏中输入适当的名称后，如果需要将此字段复制到其他项目中，选择“多重项目”，否则单击完成。

如果选择了“多重项目”，会出现下面的对话框，用ctrl键进行复选后，单击“确定”8)出现下面的对话框，单击“确定”。

9)单击确定，关闭项目属性对话框。

并重新打开所涉及到的项目窗口，编写完成的自定义字段将出现在响应的表格内。

Q：怎样计算信噪比？A：已经建立好信噪比的自定义字段后，即可进行计算，具体步骤如下：1)单击鼠标左键进入5)按处理方法图标基线开始时间（分）漂移和噪音计算的开始时间。

计算漂移时，系统在“基线结束时间”获取毫伏读数，然后用此读数减去“基线开始时间”读数，得出漂移值。

计算噪音时，系统计算由“基线开始时间”和“基线结束时间”以及“取用于平均的运行时间百分比”参数指定的基线区域的噪音。

Empower 3 计算USP、EP 和JP 信噪比1.计算方法2.使用空白值计算信噪比计算方法软件根据最新的美国、欧洲和日本药典计算信噪比，公式如下:s/n = 2h/h n其中：h = 与组分对应的峰高hn = 在等于半高处峰宽的至少五倍(USP) 或20 倍（EP 和JP）的距离内，观测到的最大与最小噪音值之间的差值，并且，此段距离以空白进样的目标峰区域为中心。

可以指定是否使用处理方法的“适应性”选项卡中的“计算USP、EP 和JP s/n”（以前“为计算EP s/n”）复选框计算USP、EP 和JP s/n。

也可以指定是否使用由空白进样中的峰区域计算的噪音值计算USP s/n、EP s/n 和JP s/n。

每个峰的噪音区是唯一的。

通过在各个峰的保留时间处将噪音区居中的相应空白进样来确定噪音区。

指定半高处乘子参数，从而定义噪音区。

USP s/n新的适应性峰字段USP s/n 使用“美国药典”中的信噪比(s/n) 公式计算。

USP s/n 计算公式如下：2 ╳峰高/（噪音/缩放）其中：峰高= 峰高的绝对值噪音= 峰的噪音值（峰到峰噪音）缩放= “缩放到微伏”值缺省情况下，软件将USP s/n 值报告为6 位精度，不采用科学计数法也没有单位。

用于计算USP s/n 的噪音值将根据“使用空白进样中位于峰区域内的噪音”选项的状态来确定：• 选中该选项时，软件用空白进样中所确定的峰到峰噪音计算每个峰的噪音值。

该值针对单个空白进样的相同通道中的区域进行计算。

此区域以峰保留时间为中心，宽度等于半高处峰宽乘以USP 噪音区的半高处乘子值。

软件在结果中将此噪音值报告为USP 噪音。

缺省情况下，软件将该值报告为6 位精度，不采用科学计数法，单位为“图单位”。

• 清除该选项后，软件将使用结果的峰到峰噪音值；不使用空白进样计算噪音。

在处理方法的“噪音和漂移”选项卡中，指定此区域的开始和结束时间。

在处理方法的“适应性”选项卡上，“USP s/n 噪音区的半高处乘子”字段的范围在1 到99 之间，缺省为5。

Empower 3 计算USP、EP 和JP 信噪比1.计算方法2.使用空白值计算信噪比计算方法软件根据最新的美国、欧洲和日本药典计算信噪比，公式如下:s/n = 2h/h n其中：h = 与组分对应的峰高hn = 在等于半高处峰宽的至少五倍(USP) 或20 倍（EP 和JP）的距离内，观测到的最大与最小噪音值之间的差值，并且，此段距离以空白进样的目标峰区域为中心。

可以指定是否使用处理方法的“适应性”选项卡中的“计算USP、EP 和JP s/n”（以前“为计算EP s/n”）复选框计算USP、EP 和JP s/n。

也可以指定是否使用由空白进样中的峰区域计算的噪音值计算USP s/n、EP s/n 和JP s/n。

每个峰的噪音区是唯一的。

通过在各个峰的保留时间处将噪音区居中的相应空白进样来确定噪音区。

指定半高处乘子参数，从而定义噪音区。

USP s/n新的适应性峰字段USP s/n 使用“美国药典”中的信噪比(s/n) 公式计算。

USP s/n 计算公式如下：2 ╳峰高/（噪音/缩放）其中：峰高= 峰高的绝对值噪音= 峰的噪音值（峰到峰噪音）缩放= “缩放到微伏”值缺省情况下，软件将USP s/n 值报告为6 位精度，不采用科学计数法也没有单位。

用于计算USP s/n 的噪音值将根据“使用空白进样中位于峰区域内的噪音”选项的状态来确定：• 选中该选项时，软件用空白进样中所确定的峰到峰噪音计算每个峰的噪音值。

该值针对单个空白进样的相同通道中的区域进行计算。

此区域以峰保留时间为中心，宽度等于半高处峰宽乘以USP 噪音区的半高处乘子值。

软件在结果中将此噪音值报告为USP 噪音。

缺省情况下，软件将该值报告为6 位精度，不采用科学计数法，单位为“图单位”。

• 清除该选项后，软件将使用结果的峰到峰噪音值；不使用空白进样计算噪音。

在处理方法的“噪音和漂移”选项卡中，指定此区域的开始和结束时间。

在处理方法的“适应性”选项卡上，“USP s/n 噪音区的半高处乘子”字段的范围在1 到99 之间，缺省为5。
