数控机床故障诊断与排除实验报告 2

数控机床故障诊断与维修实训总结数控机床是一种高精度、高效率的机床，广泛应用于各种制造行业。

然而，由于其复杂的结构和高度自动化的特点，一旦出现故障，往往需要专业的技术人员进行诊断和维修。

本文将从数控机床故障诊断和维修实训的角度出发，总结一些实用的经验和技巧。

一、故障诊断1.了解机床的基本原理和结构在进行故障诊断之前，首先需要了解数控机床的基本原理和结构。

数控机床由机床本体、数控系统、执行机构、传感器和工作台等组成。

机床本体包括床身、主轴、进给机构等，数控系统则是控制机床运动的核心部件。

执行机构包括伺服电机、液压元件等，传感器则用于检测机床的运动状态和工件的位置。

了解机床的基本原理和结构，有助于更快地找到故障的根源。

2.掌握常见故障的诊断方法数控机床的故障种类繁多，常见的故障包括机床本体故障、数控系统故障、执行机构故障、传感器故障等。

针对不同的故障，需要采用不同的诊断方法。

例如，对于机床本体故障，可以通过检查机床的机械结构、液压系统、电气系统等来确定故障原因；对于数控系统故障，可以通过检查数控系统的软件、硬件、通讯等来确定故障原因。

掌握常见故障的诊断方法，可以提高故障诊断的效率和准确性。

3.运用故障排除法故障排除法是一种常用的故障诊断方法，它通过逐步排除可能的故障原因，最终确定故障的根源。

故障排除法包括逐步排除法、分组排除法、对比排除法等。

例如，对于机床本体故障，可以先检查机床的电气系统，如果电气系统正常，则可以排除电气系统故障的可能性，接着检查液压系统，以此类推，最终确定故障原因。

二、维修技巧1.注意安全在进行数控机床维修时，首先要注意安全。

数控机床的维修需要接触高压电源、液压系统等危险部件，如果不注意安全，很容易发生意外事故。

因此，在进行维修前，要先切断电源、排空液压系统等，确保安全。

2.维修前做好准备工作在进行数控机床维修前，要做好充分的准备工作。

首先要了解机床的结构和工作原理，其次要准备好必要的工具和备件，以便在维修过程中随时使用。

数控机床常见故障的诊断与排除数控机床是一种使用电子计算机来控制机床运动的一种较新的机床形式。

虽然数控机床具有高度自动化、精度高、生产效率高等优点，但也会遇到各种故障。

本文将介绍数控机床常见故障的诊断与排除方法。

一、机床加工精度降低1.刀具质量问题：检查刀具是否磨损、刃口损坏等问题，并及时更换或修复。

2.刀具切削参数问题：检查切削速度、进给速度、切削深度等参数是否正确。

3.工件固定不牢问题：检查工件夹紧装置是否松动或磨损，及时进行维护和修复。

4.主轴轴承问题：检查主轴轴承是否磨损，与专业人员一同进行检修和更换。

二、机床轴运动不正常1.伺服电机故障：检查伺服电机是否发生断路、短路等故障，及时修复或更换。

2.伺服控制器故障：检查伺服控制器是否正常运行，如有异常情况，及时进行维修或更换。

3.导轨滑块问题：检查导轨滑块是否磨损、卡滞等问题，及时进行维护和调整。

4.限位开关问题：检查限位开关是否工作正常，如有故障，及时修复或更换。

三、机床进给系统故障1.进给电机故障：检查进给电机是否正常工作，如有异常情况，及时维修或更换。

2.进给传动系统故障：检查进给传动系统是否出现松动、磨损等问题，及时进行维护和修复。

3.编码器问题：检查编码器是否损坏，及时更换。

4.进给速度设置问题：检查进给速度是否正确设置，如有误差，及时进行调整。

四、操作系统故障1.控制软件故障：检查控制软件是否正常运行，如有异常情况，及时修复或更新软件。

2.操作界面显示问题：检查操作界面是否显示正确，如有问题，及时联系专业人员进行维修。

3.数据传输问题：检查数据传输是否正常，如有异常情况，及时进行排查和修复。

五、液压系统故障1.液压油温过高：检查液压油温是否过高，及时更换液压油或检查冷却系统是否正常工作。

2.系统泄漏：检查液压系统是否存在泄漏现象，及时进行维修和修复。

3.液压缸故障：检查液压缸是否损坏或磨损，及时更换。

六、冷却系统故障1.冷却液温度过高：检查冷却系统是否正常工作，及时更换冷却液或修复冷却系统故障。

数控机床常见故障的诊断与排除数控机床在加工过程中常常会遇到各种故障，这些故障会影响加工质量和生产效率。

因此，及时准确地诊断和排除故障是数控机床的关键。

下面将结合常见的数控机床故障，介绍诊断与排除的方法。

一、机床无法开机或无法正常运行故障1.检查电源输入：检查电源线是否插好，电源是否正常供电。

2.检查断路器和保险丝：检查机床的断路器和保险丝，确保其正常工作。

3.检查电源板：检查电源板上的指示灯是否正常亮起，如发现异常则可能是电源板故障。

4.检查控制器：检查控制器连接线是否插好，如有需要则重新插拔控制器连接线。

5.检查电气元件：检查机床内部的电气元件，如接触器、继电器等是否正常工作。

二、机床加工精度降低故障1.检查刀具：检查刀具的磨损情况，如需要则更换或修复刀具。

2.检查导轨：检查导轨是否清洁，如有需要则清洗或润滑导轨。

3.检查轴承：检查轴承是否正常工作，如发现异常则可能是轴承损坏。

4.检查螺杆：检查螺杆是否正常工作，如发现异常则可能是螺杆松动或严重磨损。

5.检查编码器：检查编码器是否工作正常，如发现异常则可能是编码器损坏。

三、机床运行过程中发生振动故障1.检查紧固件：检查机床的各个紧固件是否松动，如需要则重新紧固。

2.检查传动装置：检查传动装置（如皮带、链条等）是否松动或磨损，如发现异常则需要更换或修复。

3.检查电机：检查电机是否正常工作，如发现异常则可能是电机轴承磨损或电机不平衡。

4.检查工件夹持装置：检查工件夹持装置是否正确安装，如发现异常则重新安装。

四、机床液压系统故障1.检查液压油：检查液压系统的液压油是否充足，如不足则需要添加。

2.检查滤芯：检查滤芯是否清洁，如发现污垢则需要更换滤芯。

3.检查液压泵：检查液压泵是否正常工作，如发现异常则可能是泵的密封件损坏。

4.检查液压阀：检查液压阀是否正常工作，如发现异常则可能是阀门堵塞或密封件损坏。

以上仅是数控机床常见故障的诊断与排除的方法的简要介绍，实际上每种故障都需要具体分析具体情况。

O U TIO N 文/蔡子远数控机床是以数控技术为代表的新技术对传统制造产业和新兴机械加工制造业的渗透形成的机电一体化产品。

若在出现故障后不及时维修排除故障,就会造成较大的经济损失。

笔者在此主要对数控机床故障的诊断与排除进行探讨。

一、数控机床的常见故障分析1.故障故障是指数控机床全部或部分丧失原有的功能。

数控机床发生故障一般有一定的规律。

如图所示可分为3个区域:初期运行区T1,系统的故障率较高,故障的曲线呈上升趋势,发生的故障大多数是由于设计制造和装配缺陷造成的;正常运行区T2,曲线趋近水平,故障率低,发生的故障一般是由操作和维护不良造成的;衰老区T3,故障率最大,曲线上升快,主要是运行过久,机件老化和损耗过度造成的。

设备使用寿命———故障频率曲线如下图。

2.数控机床的常见故障分析根据数控机床的构成,工作原理和特点,结合实际中的经验,常见的故障部位及故障现象如下。

(1)位置环。

由于工作频率高,又与外设相联接,所以易发生故障。

常见的故障有:①位控环报警:可能是测量回路开路、系统损坏或者位控单元内部损坏;②不发指令就运动:可能是漂移过高或者测量元件损坏;③测量元件故障。

(2)伺服驱动系统。

由于伺服系统处于频繁的启动和运行状态,又与电源、机械系统相联,因此易发生故障。

伺服系统的故障一般都是由伺服控制单元、伺服电机、测速电机、编码器等出现问题引起的。

(3)电源部分。

电源是维持数控机床正常运行的能源供给部分,电源的故障可能直接造成停机、数据丢失或系统毁坏。

主要由电磁波的干扰和供电线路、电压等引起。

一台采用西门子SINUMER IK 810的数控机床,在自动加工过程中,系统突然掉电,测量其24V 直流供电电源,发现只有22V 左右。

经确认为整流变压器匝间短路,造成容量不够。

更换新的整流变压器后,故障排除。

(4)可编程序控制器逻辑接口。

数控机床的运行控制,如刀库管理等,主要由PLC 来实现,它需采集各控制点的状态信息,如断电器、伺服阀等。

③纸带是否折、皱和存有污物？
④纸带的连接处正常否？
⑤纸带上的孔有无破损？
⑥这条纸带是否用过？
⑦使用的是黑色纸带还是其它颜色的纸带？
五．故障检查方法
１．直观法
这是一种最基本的方法。维修人员通过对故障发生时的各种光、声、味等异常现象的观察以及认真察看系统的每一处，往往可将故障范围缩小到一个模块或一块印刷线路板。这要求维修人员具有丰富的实际经验，要有多学科的较宽的知识和综合判断的能力。
（1）故障的表现
①系统发生故障的工作方式
工作方式有：Tape（纸带方式）、MDI（手动数据输入方式）、MEMORY（存储器方式）、EDIT（编辑）、HANDLE（手轮）、JOG（点动）方式。
②MDI/DPL（手动数据输入/显示）。
③系统状态显示有时系统发生故障时却没有报警，此时需要通过诊断画面观察系统所处的状态。
②将该程序段的编程值与系统内的实际数值进行比较，确认两者是否有差异。
③本系统以前是否发生过同样故障？
（4）外界状况
①环境温度。
②周围的振动源。
③系统的安装位置检查，出故障时是否受到阳光的直射等。
④切削液、润滑油是否飞溅到了系统柜、系统柜里是否进水，受到水的浸渍（如暖气漏水）等。
⑤输入电压调查，输入电源是否有波动、电压值等。
5）定期检查和更换直流电机电刷。
6）经常监视CNC装置用的电网电压。
7）存储器用电池的定期更换。
8）CNC系统长期不用时的维护。
9）备用印刷线路板的维护。对于已购置的备用印刷线路板应定期装到CNC装置上通电运行一段时间，以防损坏。
10）做好维修前期的准备工作：
①技术准备：维修人员应在平时充分了解系统的性能。
三．伺服系统的诊断方法

数控机床故障诊断与维修实训总结数控机床是现代工业生产中不可或缺的重要设备，其高效、精准的加工能力使得其在各行各业中广泛应用。

然而，数控机床在长时间使用中难免会出现各种各样的故障，如何快速、准确地诊断故障并进行维修，成了数控机床操作人员必须掌握的技能。

在本次数控机床故障诊断与维修实训中，我积累了一些经验和技巧，现在进行总结如下：一、故障诊断1.仔细观察在数控机床出现故障时，第一步是要仔细观察，尽可能地了解故障的情况，包括故障出现的时间、地点、频率、表现形式等。

这些信息能够帮助我们更快地找到故障的根源。

2.排除简单故障有时候，故障可能只是一些简单问题导致的，如电源未接好、线路松动等。

在排除这些问题之后，再进行进一步的检查。

3.使用仪器设备当故障不明显时，可以使用一些仪器设备进行检测，如万用表、示波器等。

这些设备可以帮助我们精准地检测电路、信号等，找到故障的根源。

4.查看故障代码数控机床在出现故障时，通常会显示错误代码，这些代码能够帮助我们快速找到故障的位置和类型。

因此，在进行故障诊断时，需要仔细查看故障代码并进行分析。

5.请教专业人士当自己无法解决故障时，可以请教专业人士，如数控机床厂家、售后服务人员等。

他们通常有更加丰富的经验和专业知识，能够快速准确地解决故障。

二、故障维修1.保护好设备在进行故障维修时，需要注意保护好设备，避免二次损坏。

具体措施包括断电、拆卸设备时注意轻拿轻放、使用绝缘工具等。

2.备件齐全在进行故障维修时，需要备好常用的备件，如电容、电阻、继电器等。

这些备件能够帮助我们更快地进行维修，避免因为没有备件而延误维修时间。

3.维修人员熟练掌握技能在进行故障维修时，维修人员需要熟练掌握相关技能，如电路、机械等知识。

如果维修人员技能不足，可能会导致维修失败或者二次损坏设备。

4.维修记录在进行故障维修时，需要记录维修过程和维修结果。

这些记录可以帮助我们更好地分析故障原因和维修效果，并为以后的故障诊断和维修提供借鉴和参考。

0TC系统。
现象描述： 一台做重力粗车切削数控车床经常自
动关机，观察故障现象，在机床开机不进行加工时系统有 时就自动关机，重新启动还可以工作。
原因分析：
可能原因:初步判断为部件松动。 检查:观察系统的电源模块，发现电源指示灯闪动时， 系统就关机，对电源模块的输入220 V电源进行检测， 发现电压波动不稳定。根据电路原理图进行检查，发现 从380/220V电源电压转换变压器的输出电压发生波动， 将变压器箱拆开进行检查，发现变压器一相输出端子松 动，。 判定故障:是接触不良所致。
故障排除：重新连接后，机床恢复正常工作。 小 结：在数控机床结构设计中，由于屏蔽干扰和
安全使用的需要，经常将强电部分和弱电部分分开设计和 安装。在此故障的检修中，先对容易出问题的弱电部分进 行检修，再对强电部分进行检查，同时也要考虑到机床的 生产习愤而先行判断出振动导致的松动。
实例三：从刀库取刀时经常自动关机
数控设备 • 单击此处编辑母版文本样式
– 第二级
• 第三级
– 第四级 » 第五级
单击此处编辑母版标题样式

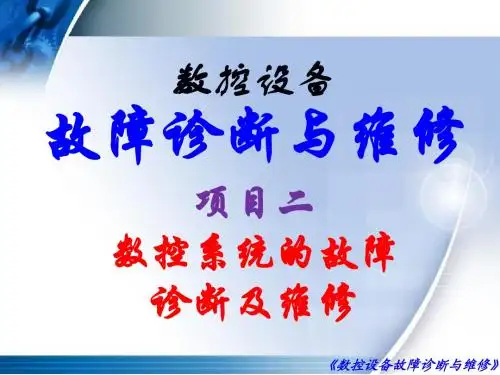

故障诊断与维修
项目二 数控系统的故障 诊断及维修
1
2017/11/30
《数控设备故障诊断与维修》
任务目标
了解数控机床系统自动掉电关机故
障检修流程及故障的维修方法。
模块知识
一、系统自动掉电关机故障检修 二、系统自动掉电故障处理实例
判定故障:是PMC一输出的二极管短路所致。
故障排除：将这个损坏的续流二极管更换后，机：由于长时间使用，机床系统内的继电器很
容易出现老化、继电器不吸合、短路的情况，而出现这种 状况，一般不会伴随很明显、直观的故障现象，此时需要 用万用表等仪器机型测量排查。

数控机床故障诊断案例(2)发布时间：2022-07-29T07:00:19.930Z 来源：《素质教育》2022年3月总第408期作者：王海勇[导读] 针对数控机床的故障形式来诊断与分析故障点，对检测出的故障点进行维修，总结了数控机床数控系统故障诊断和维修方法。

淄博职业学院山东淄博255314摘要：针对数控机床的故障形式来诊断与分析故障点，对检测出的故障点进行维修，总结了数控机床数控系统故障诊断和维修方法。

关键词：数机床故障点故障诊断故障案例1号报警信息为“BATTERY ALARM POWER UPPLY”(备用电池报警)，指示数控系统断电保护电池报警，提示维护人员更换电池，如果这时断电关机，很可能丢失机床数据、加工程序、PLC程序等。

更换电池时要注意，一定要让专业人员在系统带电的情况下更换备用电池，并且系统必须带电更换电池，否则数据将丢失。

换上新电池，将1号报警复位后，才允许断电关机。

如果暂时没有备用电池，只要系统不断电，系统数据就不会丢失。

下面的实例是一个由于硬件故障引起的错误报警的处理过程。

故障1：数控车床出现1号报警故障现象：这台机床长期停用后，重新通电开机，这时出现1号报警，检查机床电池，确实电压低。

更换电池后，1号报警仍然消除不掉。

故障分析和处理：根据故障现象分析，可能是报警回路有问题。

分析西门子840D系统工作原理，系统的电源模块对备用电池电压进行测试，如果电压不够把故障检测信号传输到CPU模块，系统产生电压不足报警。

所以首先对电源模块进行检查，发现连接电池电压信号的印制电路线被腐蚀断路。

故障处理：把断路部分焊接上后，机床通电开机，1号报警消失。

故障2：一台数控外圆磨床出现7号报警故障现象：这台机床在自动加工时偶尔出现7号报警，关机重开还可以恢复正常。

在出现故障时，用DIAGNOSIS菜单查看PLC报警信息，发现有时出现6178“no response from EU”报警，有时出现6179“EU transmission error”报警。

数控机床常见故障的诊断与排除范文数控机床是一种通过预先编程的方式自动进行加工的机械设备。

在使用过程中，经常会遇到各种故障，影响机床的正常运行。

本文将针对数控机床常见的故障进行诊断与排除范文，帮助读者更好地了解和解决故障。

一、机床电源故障1. 问题现象：数控机床不能正常上电。

2. 故障原因：电源线接触不良、电源开关故障等。

3. 排除方法：(1) 检查机床电源线是否插紧，是否有松动现象。

(2) 检查机床电源开关是否正常，可用万用表测量开关上的电压。

(3) 若电源开关故障，需要更换新的电源开关。

二、机床启动故障1. 问题现象：数控机床不能正常启动。

2. 故障原因：主轴电机不启动、运动系统不正常等。

3. 排除方法：(1) 检查主轴电机供电线路是否正常，检查主轴电机是否有断路、短路等故障。

(2) 检查驱动电机的运动控制器是否故障，可使用示波器检查输出脉冲信号是否正常。

(3) 若发现问题，需要检修主轴电机或更换运动控制器。

三、伺服系统故障1. 问题现象：伺服系统运行不稳定。

2. 故障原因：伺服电机反馈信号异常、伺服控制器故障等。

3. 排除方法：(1) 检查伺服电机反馈信号线路是否正常，检查编码器是否正常工作。

(2) 检查伺服控制器参数设置是否正确，可使用示波器检查控制信号是否稳定。

(3) 若发现问题，需要修复或更换伺服电机或控制器。

四、刀具系统故障1. 问题现象：刀具不能进行换刀或更换刀具失败。

2. 故障原因：刀库卡死、刀具传感器故障等。

3. 排除方法：(1) 检查刀库传感器是否损坏，可使用万用表测量传感器开关的正常状态。

(2) 检查刀库机械结构是否有卡滞现象，需要进行清洁和润滑。

(3) 若发现问题，需要修复或更换刀库传感器或机械结构。

五、液压系统故障1. 问题现象：液压系统无法正常工作。

2. 故障原因：液压泵故障、液压阀故障等。

3. 排除方法：(1) 检查液压泵是否正常工作，可测量泵的出口压力和流量。

(2) 检查液压阀是否正常工作，可使用万用表检查阀的电气信号。

数控机床故障诊断与维修实验报告（DOC）《数控机床故障诊断与维修》实训报告专业: 班级: 姓名: 指导老师:1实验二实验名称:数控系统的参考点数控机床交流伺服驱动系统实训目的:1. 了解熟悉数控铣床工作台电气连接框图，及其回零的原理、条件、功能、部位、过程及其连接关系2.了解熟悉数控机床交流伺服驱动系统3.了解机床回零的主要故障与主要分析方法4.培养学生阅读技术资料能力、概括总结能力、勾画系统框图的能力实训设备:1(数控系统综合实验台2(万用表一个3(工具一套2实训记录回参考点的目的回参考点是数控机床的重要功能之一，能否正确地返回参考点，将会影响到零件的加工质量数控机床在接通电源后要做回参考点的操作，这是因为在机床断电后，就失去了对各坐标位置的记忆，即数控系统并不知道以哪一点作为基准对机床工作台的位置进行跟踪、显示等。

所以在接通电源后，必须让各坐标轴回到机床一固定点上，这一固定点就是机床坐标系的原点或零点，也称机床参考点往往是由机床厂家在设计机床时就确定的，但这仅仅是机械意义上的。

使机床回到这一固定的操作称回参考点或回零操作。

在数控机床上，各坐标轴的正方向是定义好的，因此只要机床原点一旦确定，机床坐标系也就确定了。

回参考点的原理按机床检测元件检测原点信号方式的不同，返回机床参考点的方法有两种。

一种为栅装格法，另一种为磁开关法。

数控机床多采用栅格法产生检测元件的回参考点信号。

栅格法中，按照检测元件测量方式的不同可以分为以绝对脉冲编码器方式回参考点和以增量脉冲编码器方式回参考点。

在使用绝对脉冲编码器作为测量反馈元件的系统中，调试订机床时第一次开机，通过参数设置配合机床回参考点操作调整到合适的参考点，只要绝对脉冲编码器的后备电池有效，此后每次开机，不必进行回参考点操作。

在使用增量脉冲编码器线的系统中，回参考点有两种模式:一种为开机后在参考点回零模式下各轴手动回原点，每一次开机后都要进行手动回原点操作。

任务2 数控机床处于急停状态的故障诊断【任务目标】1、了解FANUC PMC的程序结构和编程方法；2、能正确分析机床急停控制电气回路；3、掌握数控机床急停故障排除方法；4、能够排除数控机床的急停故障。

【任务描述】有一台YL559数控车床，配备FANUC 0i TD数控系统，机床上电并旋开急停按钮后，机床一直处于急停状态，如图4-2-1所示。

本次任务的工作是找出故障原因并能排除故障。

图4-2-1 故障现象【资讯计划】一、资料准备要完成本任务中的故障诊断及排除工作，需要配备以下资料：1、FANUC 0i D数控系统硬件连接说明书；2、FANUC 0i D数控系统维修说明书；3、YL559数控机床电气原理图；4、故障记录单。

二、工具、材料准备要完成本任务中的故障诊断及排除工作，需要配备以下工具和材料，具体见表4-2-1。

表4-2-1 工具和材料清单三、知识准备1、FANUC 0i 系统PMC 概述从控制对象来说，数控系统分为控制伺服电动机与主轴电机作各种进给切削动作的系统部分和控制机床外围辅助电气部分的PMC 。

PMC 与PLC 所需实现的功能是基本一样的。

PLC 用于工厂一般通用设备的自动控制装置，而PMC 专用于数控机床外围辅助电气部分的自动控制，所以称为可编程机床控制器，简称PMC 。

PMC 与控制伺服电动机和主轴电机的系统部分，以及与机床侧辅助电气部分的接口关系，如图4-2-2。

PMC图4-2-2 PMC 输入输出信号在图中，能够看到，X 是来自机床侧的输入信号（如接近开关、极限开关、压力开关、操作按钮等输入信号元件）。

PMC 接收从机床侧各装置反馈的输入信号，在控制程序中进行逻辑运算，作为机床动作的条件及对外围设备进行诊断的依据。

Y 是由PMC 输出到机床侧的信号。

在PMC 控制程序中，根据自动控制的要求，输出信号控制机床侧的电磁阀、接触器、信号灯动作，满足机床运行的需要。

F 是由控制伺服电机与主轴电机的系统部分侧输入到PMC 信号，系统部分就是将伺服电机和主轴电机的状态，以及请求相关机床动作的信号（如移动中信号、位置检测信号、系统准备完成信号等），反馈到PMC 中去进行逻辑运算，作为机床动作的条件及进行自诊断的依据，其地址从F0开始。

数控机床维修实习报告
我进行了为期两周的数控机床维修实习。

在实习期间，我主要负责检修数控机床的电气系统和液压系统。

我首先了解了数控机床的基本原理和结构，包括数控系统、伺服系统、液压系统等。

然后，我学习了数控机床的常见故障和排除方法。

在实习期间，我遇到了几个常见的问题，包括数控系统出现故障、伺服电机失灵以及液压系统泄漏。

我通过查阅相关资料和向老师和同事请教，很快找到了解决这些问题的方法。

我还学会了使用常见的维修工具和仪器，如万用表、示波器和液压压力表，对数控机床进行维修和调试。

通过这次实习，我不仅熟悉了数控机床的基本原理和结构，也提高了自己的动手能力和解决问题的能力。

我相信这段实习经历对我的职业发展将会产生积极的影响。

感谢公司的支持和培训，让我能够有机会接触到实际的数控机床维修工作，我会继续努力学习，不断提升自己的技能。

【关键字】精品数控机床故障诊断与维修实训报告系别：班级：姓名：学号：实训时间：实训内容项目一主轴传动系统的毛病维修与保养任务一变频主轴常见毛病维修与保养任务二伺服主轴常见毛病与保养项目二进给传动系统的毛病维修与保养任务一超程毛病维修任务二进给系统电气毛病维修项目三数控系统的毛病维修与保养任务一数据传输与备份任务二机床无法回参考点毛病维修任务三参数设置项目四数控机床电气控制毛病维修与保养任务一数控车床电气毛病排除与保养项目五数控机床的安装与调试任务一滚珠丝杆的安装与调试任务二编码器的安装任务三数控机床性能调试项目一主轴传动系统的毛病维修与保养一实训目的1 了解变频主轴的组成2 熟悉主轴的机械机构及变频器的接线，主要参数意义及设置方法3 能够进行变频主轴常见毛病维修二实训设备THWLBF-1 型数控车床维修技能实训考核装置图1-1 THWLBF-1 型数控车床维修技能实训考核装置本装置由数控车床系统交流伺服模块、变频调速模块、冷却控制模块、刀架控制模块、变压器、网孔板、其它辅助功能模块和十字滑台等组成，通过此设备进行项目训练，能检验学生的团队协作能力，计划组织能力、交流沟通能力、职业素养和安全意识等。

三变频主轴常见毛病维修与保养1．变频器的功能、连接与调试1）变频器操作面板说明图1-2 变频器操作面板2）端子接线操作说明图1-3 变频器接线端子图3）参数设置方法（1）恢复参数为出厂值（2）变更参数的设定值（3四伺服主轴常见毛病维修与保养1伺服驱动系统1)本装置采用FANUC公司的伺服驱动系统，具有如下特点：（1）供电方式为三相200V-240V供电。

（2）智能电源管理模块，碰到毛病或紧急情况时，急停链生效，断开伺服电源，确保系统安全可靠。

（3）控制信号及位置、速度等信号通过FSSB光缆总线传输，不易被干扰。

（4）电机编码器为串行编码信号输出。

图1-4 驱动连接图项目二进给传动系统的毛病维修与保养一实训目的1 能对急停、超程电路进行分析与维修2 熟悉接线定义，会正确测量3 能够进行参数调试及设置4 能够对进给部分的故障进行分析和处理二实训设备THWLBF-1 型数控车床维修技能实训考核装置三超程故障维修对于FANUC 0i mate-TC数控系统，急停信号的输入点定义为X8.4，与24V 进行常闭连接；参考点信号输入点定义为X9.0（X轴）和X9.1（Z轴），与24V进行常闭连接；限位信号输入点可以根据实际情况进行定义，与PMC程序中的点对应，与24V进行常闭连接。

数控机床故障诊断与维修实训总结数控机床是现代制造业中不可或缺的设备，但在使用过程中难免会出现故障。

因此，对数控机床故障诊断与维修进行实训是非常必要的。

一、数控机床故障诊断1. 了解数控机床基本原理和结构在进行故障诊断前，我们需要了解数控机床的基本原理和结构。

数控机床包括机床本体、数控系统、伺服系统、机床液压系统、机床气动系统、机床电气系统等部分，它们相互配合完成加工过程。

在进行故障诊断时，需要根据机床的各个部分进行分析。

2. 掌握故障排除的基本方法故障排除的基本方法包括以下几个方面：（1）现场观察法：通过观察机床的工作状态和各个部分的运转情况，确定故障的大致范围。

（2）故障判断法：根据机床的各种表现，分析故障的可能原因，并进行排除。

（3）测试检查法：通过仪器设备对机床进行测试和检查，确定故障的具体位置。

3. 常见故障及其处理方法（1）机床无法启动：检查电源和电缆，确定是否接触良好；检查数控系统，确定程序是否正确；检查伺服系统，确定伺服电机是否正常。

（2）机床运转不稳定：检查伺服系统和机床液压系统，确定液压元件是否正常；检查机床电气系统，确定调速器是否正常。

（3）机床加工精度下降：检查数控系统，确定程序是否正确；检查机床液压系统和伺服系统，确定液压元件和伺服电机是否正常。

二、数控机床维修1. 掌握机床维修的基本流程机床维修的基本流程包括以下几个步骤：（1）故障诊断：根据机床的故障表现，进行故障诊断。

（2）维修方案设计：根据故障诊断结果，设计维修方案。

（3）维修方案实施：按照维修方案，进行机床的维修。

（4）维修结果检验：对维修结果进行检验，并进行必要的调整和改进。

2. 掌握机床维修的注意事项（1）安全第一：在进行机床维修时，需要注意安全，避免发生意外事故。

（2）技术要求高：机床维修需要掌握较高的技术水平，需要具备较强的理论知识和实践经验。

（3）维修工具齐全：进行机床维修需要准备齐全的维修工具和设备，以保证维修顺利进行。

数控机床故障诊断与维护实验指导书连云港职业技术学院机电工程学院数控机床故障诊断与维护课程小组目录实验一数控机床组成认知（2学时） (1)实验二SIMENS802C数控机床的基本操作（2学时） (3)实验三数控机床的考机验收（4学时） (5)实验四数控机床的常规检查与定期检查（2学时） (7)实验五数控系统的数据内外部存储和初始化实验（4学时） (9)实验六数控系统参数查找与修改方法（2学时） (11)实验七数控机床限位调整与设置（2学时） (13)实验八数控机床反向间隙补偿（4学时） (15)实验九数控机床电路认知（2学时） (17)实验十FAPT LADDER Ⅲ使用（4学时） (19)实验十一FANUC0i mate数控系统PMC实验（一） (21)实验十一FANUC0i mate数控系统PMC实验（二） (23)实验十二数控系统PLC参数实验（4学时） (25)实验十三数控机床导轨开机润滑实现（2学时） (27)实验十四变频调速实验（2学时） (29)实验十五数控系统控制伺服电机实验（2学时） (31)实验十六数控机床回零故障分析（2学时） (34)实验一数控机床组成认知（2学时）一、实验预习数控机床的组成与各部分功用。

二、实验目的1、认识数控机床的各部分结构2、熟悉数控机床的主轴变速方式3、熟悉数控机床的进给传动路线4、认识数控机床的检测元件三、实验器材1、综合实验模拟平台2、数控机床四、实验内容1、认知数控机床结构2、认知数控系统3、认知主运动与进给传动路线4、认知检测反馈环节五、实验步骤1、现场观察数控机床的主要组成部分，并作基本原理框图2、观察数控机床的数控系统，查阅相关资料，说明其性能。

通过检查发现该实验台的主轴系统、进给系统、自动换刀系统、电气装置、安全装置、润滑装置、冷却系统以及各风扇等工作是否正常。

等均能正常运行，无明显噪声。

3、查看机床的主轴传动系统及进给传动系统，说明其构成。

数控故障维修实训总结范⽂3篇浅谈数控机床故障诊断与维修专业课程建设【摘要】故障诊断始于机械设备故障诊断,主要指制造设备和制造过程的状态监测与故障诊断。

制造设备主要指加⼯机床、夹具、量具和⼑具;制造过程指制造⼯艺过程、⼯艺参数。

机械设备运⾏时的状态监测与故障诊断包含两⽅⾯内容:⼀是对设备的运⾏状态进⾏监测;⼆是在发现异常情况后对设备的故障进⾏分析、诊断。

⽬前，数控机床故障诊断与维修⼈员⾮常缺乏，其待遇也⾮常⾼。

【关键词】数控机床；故障诊断；教学⽅法我国在故障诊断技术⽅⾯起步较晚,1979年才初步接触设备诊断技术，近年来得到迅速发展。

⽬前国内对装备的故障诊断技术,尤其是板级故障诊断技术的研究有了较⼤的进展。

经过⼆⼗多年的研究与发展,我国的故障诊断技术⼰⼴泛应⽤于军⼯、化⼯、⼯业制造等领域,如数控机床、汽车⾏业及发电⼚等。

⼀、数控机床故障诊断与维修⾏业⼈才结构1.蓝领层数控操作⼯：精通机械加⼯和数控加⼯⼯艺知识，熟练掌握数控机床的操作和⼿⼯编程，了解⾃动编程和数控机床的简单维护维修。

其岗位适合中职学校组织培养。

此类⼈员市场需求量⼤，适合作为车间的数控机床操作技⼯。

但由于其知识较单⼀，其⼯资待遇不会太⾼。

2.灰领层（1)数控编程员：掌握数控加⼯⼯艺知识和数控机床的操作，掌握复杂模具的设计和制造专业知识，熟练掌握三维CAD／CAM软件，熟练掌握数控⼿⼯和⾃动编程技术。

其岗位适合⾼职、本科学校组织培养，适合作为⼯⼚设计处和⼯艺处的数控编程员。

此类⼈员需求量⼤，尤其在模具⾏业⾮常受欢迎，待遇也较⾼。

（2)数控机床维护、维修⼈员：掌握数控机床的机械结构和机电联调，掌握数控机床的操作与编程，熟悉各种数控系统的特点、软硬件结构、PLC和参数设置，精通数控机床的机械和电⽓的调试和维修。

其岗位适合⾼职学校组织培养，适合作为⼯⼚设备处⼯程技术⼈员。

⽬前⾮常缺乏，其待遇也较⾼。

3.⾦领层数控通才：具备并精通数控操作技⼯、数控编程员和数控维护、维修⼈员所需掌握的综合知识，并积累了⼤量实践经验，知识⾯很⼴。

操作 及维 修 人 员 的 反 映 ， ｔ 其 把 故 障 介 绍 清 楚 ，但 卜
也须 注意 ，有 些 操 作 人 员 为脱 卸 责 任避 重 就 轻 地 反 映情 况 。如 本 案 例 中 维修 人 员就 没 有 直 接 反 映 地 线 及短 路的情 况 。 接地 是 菱 Ｃ Ｃ必须 严 格 执 行 的 规 范 。检 查 电 Ｎ 恒 的接地 是检 杏和排 除故 障 的第一 步 。 经过 强 电的袭击 ，数 控 系统 的功 能 会受 到损 坏 ， 会 产生一 些隐形 故 障 必 须根 据实 际情 况予 以排 除。 ３ ．系统 原 点 漂 移 （ ）故 障 现 象 １ 一 台控 制 系统 为 Ｍ６ ４的 铣 床
为 电 气 原 点 ，所 以 原 点 就 相 差 了 一 个 螺 距 。
看来 这参 数确 实有影 响 。
没 参 数 ＃ ２ １＝１ ＃ ２ ２＝４ ４ 反 复 执 行 回 原 ２０ 、 ２０ ６。 点 ，每次都 能准 确 网原点 。
装机 后运行 正 常 加 工 程 序 ，无 误 差 无 报 警 。故 障排 除 。 （ ４）经验 总 结 在 排 除故 障前 ，必须 充分 听取
（ ） 分析 与 调试 出现 的 误 差 为 ９ ８ ｍ，而 螺 ２ ．ｒ ａ
凋 整参 数＃ ０ ８栅 罩量 （ ２２ 挡块 延 长量 ）后 ， “ 栅 格 量 ” ＝ ． ｎｎ，此数值 正 常 。必须 注意 ：＃ ０ ８和 ４ ９１ ２ ２２ 螺 距 的 单位 不 一 样 ，调 整 ＃ ０ ８栅 罩 量 时 ，必 须 以 ２２
１ １Ｏ ０ ／ ０ ｍｍ 为 单 位 ，例 如 欲 设 定 ５ ｍ 的 栅 罩 量 ， 必 ａ ｒ 须 设 定 ＃ ０ ８＝ ５０ 。 另 外 ，必 须 注 意 设 定 参 数 ＃ ２２ ００
