地基承载力计算公式（附小桥涵地基承载力检测）【摘要】简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式。

下面用TXT文本简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式，供参考使用。

适于标准受压，只考虑基础宽度、超载影响，不考虑其他诸如倾斜等因素。

1、太沙基（Terzaghi）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(45+φ/2)Nγ= 6 * φ / (40 -φ)式中c、φ分别表示土的粘聚力、内摩擦角，B表示基础宽度。

以下同。

2、汉森（Hansen）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 1.5 * Nc * tan²φ3、梅耶霍夫（Meyerhof）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * tan(1.4 * φ)4、魏锡克（Vesic）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 2 * (Nq + 1) * tanφ5、沈珠江地基极限承载力qu公式qu= (1 + d / B) ^ (1 / 3) * (c / tanφ * (Nq - 1) + 0.5 * γ * b * Nγ)其中Nq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * sinφ6、普兹列夫斯基临塑荷载pcr和临界荷载p(1/4)pcr= Mc * c + Mq * qp(1/4)= Mc * c + Mq * q + (1 / 4) * Mγ* γ * B其中Mc = π/ tanφ / (1 / tanφ +φ- π/ 2)Mq = (1 / tanφ +φ+ π/ 2) / (1 / tanφ + φ- π/ 2)Mγ= π / (1 / tanφ +φ- π/ 2)经推导，广义临界荷载p(1/n)p(1/n)= Mc * c + Mq * q + (1 / n) * Mγ* γ * B7、王长科地基第一拐点承载力q1公式q1 = c * Nc + q * Nq + 0.5 * γ * B * Nγ其中Nc = 2 * tan³(45+φ/2)Nq = (tan(45+φ/2)) ^ 4Nγ = (Nq - 1) * tan(45+φ/2)小桥涵地基承载力检测《公路桥涵施工技术规范》JTJ041-2000（P28）“小桥涵的地基检验可采用直观法或触探方法，必要时可进行土质试验”。

履带吊及汽车吊使用地基承载力计算履带吊和汽车吊是建筑工地上常见的起重设备，它们在施工过程中需要经常进行地基承载力计算，以确保设备的稳定性和安全性。

下面将详细介绍履带吊和汽车吊使用地基承载力计算的方法。

履带吊是一种以履带底盘为基础的起重设备，主要用于吊装和搬运重物。

在使用履带吊进行起重作业时，需要对所在地的地基承载力进行计算，以确保履带吊能够稳定地工作。

地基承载力计算涉及的主要参数有地基土壤的承载力和吊车的荷载。

地基土壤的承载力是指地基土壤能够承受的最大荷载。

根据地基土壤的不同性质，可以采用不同的计算方法。

常用的计算方法有洛林公式、自平衡公式和施密特公式等。

这些计算方法都是根据地基土壤的承载能力指标来推导的，其中考虑的因素包括土壤的抗剪强度、孔隙水压力和地基地下水位等。

吊车的荷载是指吊车在工作中所承受的重量。

吊车的荷载包括自重和吊装物体的重量。

根据吊车的荷载来选择合适的地基承载力计算方法，以确保吊车能够承受重量并保持稳定。

在进行地基承载力计算时，还需要考虑地基的承载能力和稳定性。

地基的承载能力是指地基能够承受的最大荷载，通常根据设计要求和现场实际情况进行计算。

地基的稳定性是指地基能够保持稳定的能力，主要考虑地基的稳定性因素有土壤的侧向稳定性、土壤的沉降和地基的水平位移等。

在进行地基承载力计算时，需要对地基土壤的性质进行调查和试验。

通过试验可以获得土壤的物理性质、力学特性和承载力指标等数据，从而进行地基承载力计算。

如果地基土壤的性质无法获得准确数据，可以采用现场试桩或者静力触探等方法来获取相关信息。

综上所述，履带吊和汽车吊使用地基承载力计算是建筑工地上常见的工作，通过对地基土壤的承载能力和吊车的荷载进行计算，可以确保设备的稳定性和安全性。

在进行地基承载力计算时，需要充分考虑地基的承载能力和稳定性，以及地基土壤的物理性质和力学特性等因素。

通过合理的地基承载力计算，可以对工地上的起重作业提供有效的支持，保证工程的顺利进行。

塔吊地基承载力验算QTZ-80塔吊地基承载力验算1、塔吊基础为：6m ×6m ×1.35m 的浅基础结构形式2、计算说明：塔吊基础属于设备基础，吊臂在工作状态或风荷载的作用下使塔吊基础的受力不断发生变化。

根据地基承载力验算时选择最不利状态的计算原则。

地基受偏心荷载的偏心距e 不会随着吊臂的转动发生变化，所以取e 不超过b/6为最不利状态（图1-1）。

地基承载力验算的最薄弱位置为图1-2的受力状态。

3、地基承载力验算依据：地基承载力设计值为f=80 kPa塔吊拟按照40m 高，如再升高则在30m 高处附墙。

根据塔吊40m 高时的参数作如下验算： 塔吊自重F ＝450 kN 倾覆力矩M ＝1200 kN ·m25.46)66/()1215450(/)(=⨯+=+=A G F p kPa 80=<f kPa ，符合要求 72.0)1215450/(1200)/(=+=+=G F M e m 16/66/==<b m ，符合要求根据图1-2计算3)(22402c dy y c y I cx =-=⎰，45.2533==c w x m 34.9345.25120025.46max =+=+=x w M p p kPa 962.1=<f kPa ，符合要求。

结论：由于方案中部分技术参数不够明确，如上述荷载的弯距M 中是否包含水平力对塔吊基底产生的弯距、塔吊基础安装平面位置、标高未明确给出等。

请承包方补充完整，并附上QTZ80的说明书。

上述计算符合要求的结论暂作参考。

QTZ80塔吊施工方案会审意见1、方案中有多处地方随意修改，字迹不清，书写格式不符合要求。

2、塔吊安装方案中附墙高度为25米处，计算书中的计算高度为40米，附墙高度与其不一致。

起重臂长方案中为50米，计算书中为40米的计算参数。

3、部分特种作业上岗证已过期，请承包方更换有效证书。

4、请承包方提供QTZ80塔吊的使用说明书原件或未经修改的版本。

主变就位地基承载力验算一、概述主变就位地基承载力验算是为了保证主变在正常运行时不会发生沉降或破坏，需要对主变就位地基的承载力进行验算。

承载力验算需要考虑地基土的性质、主变的重量、地基的面积等因素，以确保地基可以承受主变的重量和运行时产生的振动等影响。

二、地基土的性质地基土是指主变就位时所处位置下方的土壤。

不同类型的土壤具有不同的物理和化学特性，这些特性对于地基承载力具有很大影响。

常见的地基土包括砂土、黏土、粉状土和岩石等。

1. 砂土砂土是由颗粒较大、颗粒间隙较大且排列松散的颗粒组成，其透水性能较好。

在进行承载力验算时，需要考虑砂土中颗粒间隙较大，容易造成沉降和侧移等问题。

2. 黏土黏土是由颗粒较小且排列紧密的颗粒组成，其透水性能差。

在进行承载力验算时，需要考虑黏土中颗粒排列紧密，容易造成塑性变形和渗透问题。

3. 粉状土粉状土是介于砂土和黏土之间的一种土壤类型，其颗粒大小介于砂和黏土之间。

在进行承载力验算时，需要考虑粉状土的物理特性和化学特性。

4. 岩石岩石是一种坚硬的天然物质，具有很高的强度和稳定性。

在进行承载力验算时，需要考虑岩石的强度和稳定性。

三、主变的重量主变是一种重型设备，其重量对地基承载力具有很大影响。

主变的重量可以通过测量或查阅相关资料来确定。

四、地基面积地基面积是指主变就位时所处位置下方的地面面积。

地基面积对地基承载力具有很大影响，需要根据实际情况进行测量或估算。

五、承载力计算方法1. 基础承载力计算方法基础承载力计算方法包括松弛系数法、平衡法、极限平衡法等。

其中松弛系数法是最为常用的一种方法，其计算公式为：Q = A × Nc × γ + B × Nq × γ + 0.5 × H × Nγ × γ其中，Q为基础承载力，A、B、H分别为地基面积、基础底面积和基础高度，Nc、Nq、Nγ分别为土壤的承载力系数。

2. 地基沉降计算方法地基沉降计算方法包括弹性沉降计算法、孔隙水压力法等。

地基基础设计原则
安全性：确保 地基基础能够 承受建筑物的 重量，保证建 筑物的安全稳
定
经济性：在满 足安全性的前 提下，尽量降 低地基基础的
成本
适用性：根据 地基土质、地 下水位、建筑 物类型等因素， 选择合适的地
基基础形式
可靠性：地基 基础设计应考 虑各种可能的 不利因素，如 地震、洪水等， 确保地基基础
选择原则：根据建筑物的性质、规模、荷载、地基条件等因素综合考虑。
地基类型的选择
浅基础：适用于地基承载力较高、变 形要求较低的建筑
深基础：适用于地基承载力较低、变 形要求较高的建筑
桩基础：适用于地基承载力较低、变 形要求较高的建筑
复合地基：适用于地基承载力较低、 变形要求较高的建筑
特殊地基：适用于特殊地质条件下的 建筑，如软土地基、膨胀土地基等
选择标准：根据建筑物的性 质、规模、荷载等因素，选
择合适的天然地基类型。
常见类型：包括岩石地基、 砂土地基、黏土地基等。
人工地基
概念：人工地基是指通过人工手段，如填土、打桩等，将天然地基改造成满足建筑物承载力 要求的地基。
类型：包括换填地基、压实地基、桩基础等。
适用范围：适用于软弱地基、不均匀地基、特殊地基等。
地基类型：天然地 基、人工地基
基础类型：独立基 础、条形基础、筏 形基础、桩基础等
选型原则：安全性 、经济性、适用性
选型方法：经验法 、计算法、试验法 等
地基基础结构计算分析
地基承载力：计 算地基的承载能 力，确保建筑物 的安全稳定
地基变形：分析 地基的变形情况， 避免建筑物出现 沉降、倾斜等问 题
工程难点：设备重量大、安装高度高、地基处理复杂
解决方案：采用预应力锚杆、混凝土灌注桩等地基处理技术，确保设备 安装稳定可靠

fd。 fd由地基极限承载力的标准值除以抗力分项系数 R 求
得，或者由抗剪强度指标 c 、 的设计值 cd、 d直接代入极
限荷载公式求得。
0S R
2021/3/1
cd
ck
c
；
d
k
15
六、地基承载力的确定方法
(1) 地基承载力的定义
地基承载力是指地基土单位面积上所能承受的荷 载，通常把地基土单位面积上所能承受的最大荷载称 为极限荷载或极限承载力(kPa)。
2021/3/1
16
(a) 按现场载荷试验确定地基承载力的方法 地基的载荷试验是在现场试坑中设计基底标高处的
天然土层上设置载荷板，浅层平板载荷试验的承压板面 积不应小于0.25m2，对于软土不应小于0.5m2；试验基坑 宽度不应小于承压板宽度或直径的三倍，并应保持试验 土层的原状结构和天然湿度。根据平板载荷试验所得到 的p-s曲线，可分三种情况确定地基承载力：
受水平力较大的建筑物(如挡土墙)，除验算沉降外， 还需进行沿地基与基础接触面的滑动、沿地基内部滑动和 沿基础边缘倾覆等方面的验算。
地基基础设计应根据使用过程中可能出现的荷载，按 设计要求和使用要求，取各自最不利状态分别进行荷载效 应组合进行设计，最不利组合和对应的抗力限值如下：
(1) 按地基承载力确定基础底面积及埋深或按单桩承 载力确定桩数时，传至基础底面上的荷载效应采用正常使 用极限状态下荷载效应的标准组合，抗震设防时，应计入 地震效应组合。相应的抗力应采用地基承载力特征值或单 桩承载力特征值。
(4) 在确定基础或桩台高度、支挡结构截面、计算 基础或支挡结构内力、确定配筋和验算材料强度时，上 部结构传来的荷载效应组合和相应的基底反力，应按承 载能力极限状态下荷载效应的基本组合，采用相应的分 项系数。当需要验算基础裂缝宽度时，应按正常使用极 限状态荷载效应标准组合。

目录一、编制依据 (1)二、工程概况 (1)三、塔吊设计参数 (2)四、塔吊基础设计 (4)五、塔吊基础施工技术措施及质量验收 (5)六、塔吊穿地下室处理措施 (7)七、塔吊基础计算书 (9)1. 参数信息 (9)2. 基础最小尺寸确定 (9)3、塔吊基础承台顶面的竖向力和弯矩确定 (9)4、矩形承台弯矩及单桩桩顶竖向力的计算 (10)5、矩形承台截面主筋的计算 (10)6、桩承载力验算 (11)7、桩竖向承载力验算 (12)8、塔吊稳定性验算： (12)附图： (13)高层塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、哈尔滨世茂滨江新城三期三区工程岩土工程勘察报告；3、GB50202-2002《地基与基础施工质量验收规范》；4、GB50205-2001《钢结构工程施工质量验收规范》；5、GB50007-2002《建筑地基基础设计规范》；6、GB50017-2003《钢结构设计规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8、JGJ94-2008《建筑桩基技术规范》；9、本工程设计图纸；10、长沙中联重工科技发展股份公司生产的QTZ63(TCT5010-4)型平头塔式起重机使用说明书。

二、工程概况1、工程名称：哈尔滨世茂滨江新城三期三区项目2、建设单位：哈尔滨世茂滨江新城开发建设有限公司3、监理单位：北京中建工程顾问有限公司4、施工单位：中建三局第三建设工程有限责任公司5、建设地点：哈尔滨市松北区世茂大道西端。

6、结构形式：地下室部分为框剪结构，主体为剪力墙结构7、建设规模：哈尔滨世茂滨江新城三期三区工程位于哈尔滨市松北区三环路以西，四环以东，世茂大道以南，松花江以北。

本工程拟建11栋高层，其中三栋21层，五栋18层，三栋15层；69栋别墅，层数为2 －3层。

建筑用地面积174545.60㎡，代征半道、绿地等面积22481.77㎡。

各栋高层层数及建筑高度如下表：项目设计使用功能高档住宅及配套地下车库单体数量11建筑层数地上/地下68#-70#（15/1）；71#-73#、75#、78#（18/1）；74#、79#、80#（21/1）建筑高度68#-70#楼—45.9m；71#、72#楼—55.1m；73#、75#、78#楼—54.6m；74#、79#、80#楼—63.9m本工程11栋高层除78#和79#高层共用一台塔吊外,其余各栋均设置一台塔吊共布置10台塔吊。

地基承载力问答1、地基承载力计算公式是什么?怎样使用?答1、f=fk+ηbγ(b-3)+ηdγο(d-0.5)式中：fk——垫层底面处软弱土层的承载力标准值（kN/m2）ηb、ηd——分别为基础宽度和埋深的承载力修正系数b－－基础宽度（m）d——基础埋置深度（m）γ－－基底下底重度（kN/m3）γ0——基底上底平均重度（kN/m3）答2 、你想直接用标贯计算承载力，是可行的，承载力有很多很多的计算方法，标贯是其中的一种，但目前规范都逐渐取消了，老版本的工程地质手册记录了很多的世界各地（包括中国）的标贯锤击数N确定承载力的公式，你可以从中选择一个适合你所在地方条件的公式来计算。

答3、根据土的强度理论公式确定地基承载力特征值公式：fa=Mb*γ*b+Md*γm*d+Mc*Ck其中Ck为粘聚力标准值，由勘察单位实地勘察、实验确定，在勘察报告上按土层列表显示。

2、地基承载力计算公式中的d如何取值?d是地基的埋置深度还是基底到该层土层底的深度？答、d就是基础埋置深度(m)，一般自室外地面标高算起。

在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。

对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。

3、地基承载力计算公式如何推导答、你可以到百度文库里面下载一个GB50007-2002《建筑地基基础设计规范》，里面有详细的给你介绍的！4、地基承载力计算公式是什么?具体符号代表什么?怎样计算?答、 1、地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。

2、当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：fa=fak+ηbγ(b-3)+ηdγm(d-0.5)式中fa--修正后的地基承载力特征值；fak--地基承载力特征值ηb、ηd--基础宽度和埋深的地基承载力修正系数γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。

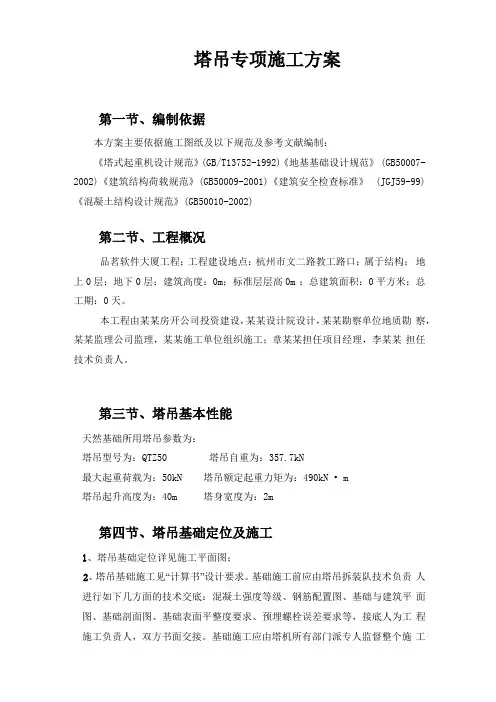

塔吊专项施工方案第一节、编制依据本方案主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》(GB/T13752-1992)《地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《建筑安全检查标准》(JGJ59-99)《混凝土结构设计规范》(GB50010-2002)第二节、工程概况品茗软件大厦工程；工程建设地点：杭州市文二路教工路口；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高0m ；总建筑面积：0平方米；总工期：0天。

本工程由某某房开公司投资建设，某某设计院设计，某某勘察单位地质勘察，某某监理公司监理，某某施工单位组织施工；章某某担任项目经理，李某某担任技术负责人。

第三节、塔吊基本性能天然基础所用塔吊参数为：塔吊型号为：QTZ50 塔吊自重为：357.7kN最大起重荷载为：50kN 塔吊额定起重力矩为：490kN • m塔吊起升高度为：40m 塔身宽度为：2m第四节、塔吊基础定位及施工1、塔吊基础定位详见施工平面图；2、塔吊基础施工见“计算书”设计要求。

基础施工前应由塔吊拆装队技术负责人进行如下几方面的技术交底：混凝土强度等级、钢筋配置图、基础与建筑平面图、基础剖面图、基础表面平整度要求、预埋螺栓误差要求等，接底人为工程施工负责人，双方书面交接。

基础施工应由塔机所有部门派专人监督整个施工过程，同时做好各个隐蔽验收纪录，如钎探纪录、地基隐蔽工程验收纪录等。

施工完毕做好砼的养护，砼强度达到要求后方可安装塔吊；3、顶面用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/5000；4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过± 0.5mm，螺纹位须抹上黄油，并注意保护。

第五节、场地及机械设备人员等准备1、在塔基周围，清理出场地，场地要求平整，无障碍物；2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整；3、塔吊安拆范围上空所有临时施工电线必须拆除或改道；4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只；5、塔吊安拆必须由专业的安拆人员进行操作。

设备基础设计基础类型1独立基础----当地基较好时,配合钢砼柱用得较多,也较经济;2条形基础----当地基较好时,配合承重墙用得较多,也较经济;3筏式基础----当地基不很好,或建筑物较高时,采用整片或大片底板作的基础;如“竹筏”而名;4箱形基础----由地下一层或几层的墙和搂板、底板构成的整片基础;如“箱”而名;常在高层建筑中采用;5桩基础----按受力性能可分：摩擦桩、端承桩、摩擦端承桩；按施工方式可分：灌注桩、予制桩、搅拌桩、打入桩、静压桩等；按材料可分：钢砼桩、钢桩、木桩等;6其它----如：沉井、锚杆、加筋土等;设备基础设计是否按筏形基础设计,要看设备荷载、基础厚度和其平面的长宽比等情况而定;倘设备荷载不是很大,或是基础厚度完全保证抗冲切的话一般的设备基础,由于要锚固或安装地脚螺栓,厚度较大,只按构造在基础上下皮配双向钢筋就行了,太厚的要考虑设计成钢筋笼状;但如果基础较薄,且基础的长宽比小于2：1,是可以按筏形基础设计的; 应该注意的是,按双向板设计时,要分析设备在基础上的置放方式是否符合双向板的受力条件,也就是基础版的支点状况因此时是按地基反力是板的均布荷载,设备与基础板接触的地方就是板的支座计算的,如果设备和基础是面接触或起码有三边是线形接触,可以考虑按双向板设计;如果设备集中在板的某一局部,或设备是与基础是几个点的接触,按双向板设计就不合适了,要按柱下独立基础板可能还是偏心的或无梁板考虑了;设备基础构造规定1．当二次浇灌层厚度大于或等于50mm时,应采用细石混凝土,其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时,应采用1：2水泥砂浆；当有条件时,应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土;2．地脚螺栓分为死螺栓和活螺栓两大类,死螺栓的锚固有下列三种形式,可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法,死螺栓中以直钩和锚板螺栓最为常用,施工方便,性能可靠;活螺栓的构造是螺杆穿过埋设于基础中的套管,下端以T形头、固定板或螺帽固定,在套管上端200mm范围内,填塞浸油麻丝予以覆盖保护;螺栓尚应不小于固定板的宽度；预留孔的孔边至基础边缘的距离应不小于100mm;如不能满足上述要求时,应采取加固措施;3．设备基础钢筋的混凝土保护层厚度一般为40mm,当基础底无垫层时,应为70mm;基础垫层厚度为100mm,并伸出基础底边各100mm;基础坑壁厚度不小于150mm,当为防水混凝土时,壁厚不小于250mm;地脚螺栓下端或预留孔底距基础底面不应小于100mm;设备底座边缘至基础边缘的距离一般不小于100mm;大块式基础的底面除主要设备部位应布置在同一标高外,一般可布置成台阶式;4．基础内各种沟道底部至基础底的距离为：1冲渣沟底至基础底的距离可取基础深度的1/12～1/14,同时不应小于300mm;2轧机下部的沟底至基础底的距离,大型轧机时不应小于500mm；中小型轧机时,为300～400mm;3油管沟,电缆沟底至基础底的距离不应小于250mm;5．基础与基础的衔接：1当大基础近旁的小基础的地基在施工中有可能被扰动时,宜采用悬臂形式,即在大基础上挑出小基础;如不便于采用悬臂形式,可采用厚垫层形式;2土质地基上的设备基础与柱基础相邻时,两基础底面应尽量设置在同一标高上;如果两基础相碰,可以采用油毡隔开或留缝隙处理,同时上部范围可以部分重叠;当两基础底面不便设置在同一标高上时,基础之间的净距S应根据荷载大小和土质情况确定,一般取S/h＝1～2; 6．管线穿过基础时的防护措施：1电缆管束由基础进入土中时,可采用填砂处理方法保护管线；2水管通过变形缝或由基础进入土中时,可设套管防护；3风管由基础进入土中时,可设置专门调整孔加以保护;7．冲渣沟较深时,为增强其横向刚度,应沿纵向每隔4～5m设置一道钢筋混凝土连系梁;连系梁顶面可设置钢板或铁屑混凝土层防护;8．防阻隔离层：建在岩石地基上的较大基础长度大于20m,为削弱地基对基础收缩的限制,应在基础与岩石之间,于两端L/4L为基础全长的区段内铺设防阻隔离层;此外,尚需按下列情况做防阻处理：1当基础最深部位在基础中央断面时,基础底面可做成对称坡形或阶梯形;2当基础最深部位不在中央断面时,基础底面也可做成阶梯形;此时,必须在阻碍基础收缩一侧的垂直面上贴置厚度不小于40mm的木丝沥青板;3基础平面不规则时,应在突出部分靠近基础中央断面一侧的垂直面上贴置厚度不小于40mm的木丝沥青板;9．变形缝：1变形缝伸缩缝、沉降缝的设置,应与设备的连接相配合,以不影响机组的正常运转为原则;土质上的设备基础,当传动轴为直接传到或刚性连接时,不得设置变形缝；当传到轴装置柔性接手万向接手并有较好的地基条件时,可以设置变形缝;除按规定在基础底设置隔离层外,尚应将钢筋直径提高一级;2.其他基础可参照本表配筋;3.应优先采用HRB335级钢筋;基础顶面钢筋应尽量简化,以便于设计、施工,因此当基础顶面标高相差不超过或等于300mm时,可在最低标高处的基础顶面配一层钢筋网;挡土墙及深基坑支护以下摘自<钢铁企业原料准备设计手册>1．设备基础设计要求1除岩石地基外,设备基础不应与厂房基础相连,特别是破碎机和磨机的基础;当两基础处于同一标高时,其间隙不应小于100mm;2设备底座边缘至基础边缘的距离一般不应小于100mm,对于破碎机和磨机的基础,不宜小于150mm;3设备基础一般不宜与厂房结构和构件直接相连,但对于次要的平台柱、梁和板等,在采取相应措施后,可自由搭放在设备基础上;4二次浇灌层的厚度一般为50mm;2．地脚螺栓设计要求1地脚螺栓中心距基础边缘的距离不应小于4dd为地脚螺栓直径,且最小不应小于150mm;2设备的地脚螺栓可采用死螺栓和活螺栓等两种形式;死螺栓的锚固有三种方式：1）一次埋入法：浇灌混凝土时,把螺栓埋入;必要时,可按表3-5的方式和尺寸设置调整孔;2）预留孔法：浇灌基础混凝土时,预先留出孔洞,放入螺栓并调整设备就位后,用无收缩细石混凝土或细石混凝土灌入孔内固定;3）钻孔锚固法：基础混凝土浇灌完毕并达到一定强度后,按要求钻孔,用环氧砂浆或其他胶结材料注入孔中,插入地脚螺栓,经一定养护期后再安装设备;钻孔直径见表3-6;活螺栓的锚固：螺杆穿过埋设于基础中的套管,下端以T形头、固定板或螺帽固定,在套管上端200mm范围内,填塞浸油麻丝予以覆盖保护;当设备固定于钢结构楼板或平台上时,一般采用活螺栓方式;地脚螺栓的形式、常用直径及埋设深度,见表3-7;表3-5 地脚螺栓调整孔尺寸16~18 20~24 27~36 40~48 56以上8080150100100200 120120250 150150300 180180400表3-6 地脚螺栓钻孔直径螺栓直径/mm 钻孔直径/mm环氧砂浆平均壁厚/mm螺栓直径/mm钻孔直径/mm环氧砂浆平均壁厚/mm12~24 30~42 24~3442~584~56~848~6476~10064~8496~1308~1010~15 表3-7 地脚螺栓形式、直径及埋设深度螺栓形式常用直径d/mm 埋置深度/mm 附注死螺栓弯钩螺栓直钩螺栓弯折螺栓U形螺栓10~4816~5624~36≤3620~25d20~25d20d20d车床基础常用常用螺栓梁板上多用爪形螺栓锚板螺栓直杆螺栓30~76≥3010~20d10~20d 常用螺栓环氧砂浆锚固螺栓活螺栓≥24 ≥15d 更换方便注：最小埋置深度不得小于300mm;筏形基础简介筏形基础亦称片筏基础、筏板基础;当建筑物上部荷载较大而地基承载能力又比较弱时,用简单的独立基础或条形基础已不能适应地基变形的需要,这时常将墙或柱下基础连成一片,使整个建筑物的荷载承受在一块整板上,这种满堂式的板式基础称筏形基础;筏形基础由于其底面积大,故可减小基底压力,同时也可提高地基土的承载力,并能更有效地增强基础的整体性,调整不均匀沉降;筏形基础的选用原则1、在软土地基上,用柱下条形基础或柱下十字交梁条形基础不能满足上部结构对变形的要求和地基承载力的要求进,可采用筏形基础;2、当建筑物的柱距较小而柱的荷载又很大,或柱的荷载相差较大将会产生较大的沉降差需要增加基础的整体刚度以调整不均匀沉降时,可采用筏形基础;3、当建筑物有十室或大型储液结构如水池、油库等,结合使用要求,可采用筏形基础;4、风荷载及地震荷载起主要作用的多高层建筑物,要求基础有足够的刚度和稳定性时,可采用筏形基础;筏形基础的分类筏形基础分为平板式和梁板式,一般根据地基土质、上部结构体系、柱距、荷载大小及施工条件等确定;平板式筏形基础平板式筏形基础的底板是一块厚度相等的钢筋混凝土平板;板厚一般在~1.5m之间;平板式基础适用于柱荷载不大、柱距较小且等柱距的情况;底板的厚度可以按生一层50mm初步确定,然后校核板的抗冲切强度;底板厚度不得小于200mm;通常5层以下的民用建筑,板厚不小于250mm；6层民用建筑的板厚不小于300mm;梁板式筏形基础当柱网间距大时,一般采用梁板式筏形基础;根据肋梁的设置分为单向肋和双向肋两种形式;单向肋梁板式筏形基础是将两根或两根以上的柱下条形基础中间用底板连接成一个整体,以扩大基础的底面积并加强基础的整体刚度;双向肋梁板式筏形基础是在纵、横两个方向上的柱下都布置肋梁,有进也可在柱网之间再布置次肋梁以减少底的厚度;平板式筏形基础平板式筏形基础是在天然地表上,将场地平整并用压路机将地表土碾压密实后,在较好的持力层上,浇筑钢筋混凝土平板;这一平板便是建筑物的基础;在结构上,基础如同一只盘子反扣在地面上承受上部荷载;这种基础大大减少了土方工作量且较适宜于弱地基但必须是均匀条件的情况,特别适宜于5~6层整体刚度较好的居住建筑;09G901-3图集适用于非抗震地区和抗震设防烈度为6~9度地区的筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台;主要内容：本图集是对是04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图筏形基础、08G101-5混凝土结构施工图平面整体表示方法制图规则和构造详图箱形基础和地下室结构及06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图独立基础、条形基础、桩基承台国家标注你图集钢筋排布构造的细化和延伸;特点：本图集配合04G101-3、08G101-5及06G101-6图集解决施工中的钢筋翻样计算和现场安装绑扎,从而实现设计构造与施工建造的有机结合,为施工人员进行钢筋排布和下料提供技术依据;。

10种地基承载力检测方法地基承载力（Subgrade Bearing Capacity）地基土单位面积上随荷载增加所发挥的承载潜力，常用单位kPa，是评价地基稳定性的综合性用词。

应该指出，地基承载力是针对地基基础设计提出的为方便评价地基强度和稳定的实用性专业术语，不是土的基本性质指标。

土的抗剪强度理论是研究和确定地基承载力的理论基础。

在荷载作用下，地基要产生变形。

随着荷载的增大，地基变形逐渐增大，初始阶段地基土中应力处在弹性平衡状态，具有安全承载能力。

当荷载增大到地基中开始出现某点或小区域内各点在其某一方向平面上的剪应力达到土的抗剪强度极限时，该点或小区域内各点就发生剪切破坏而处在极限平衡状态，土中应力将发生重分布。

这种小范围的剪切破坏区，称为塑性区（Plastic Zone）。

地基小范围的极限平衡状态大都可以恢复到弹性平衡状态，地基尚能趋于稳定，仍具有安全的承载能力。

但此时地基变形稍大，必须验算变形的计算值不允许超过允许值。

当荷载继续增大，地基出现较大范围的塑性区时，将显示地基承载力不足而失去稳定。

此时地基达到极限承载力。

01、平板荷载试验适用于各类土、软质岩和风化岩体。

平板荷载试验是一项使用最早、应用最广泛的原位试验方法，该试验是在一定尺寸的刚性承压板上分级施加荷载，观测各级荷载作用下天然地基土随压力而变形的原位试验，它可用于：根据荷载-沉降关系线(曲线)确定地基的承载力；设计土的变形模量；估算土的不排水抗剪强度及极限填土高度。

02、螺旋板荷载试验适用于软土、一般粘性土、粉土及砂类土。

螺旋板载荷试验(SPLT)是将一螺旋形的承压板用人力或机械旋入地面以下的预定深度，通过传力杆向螺旋形承压板施加压力，测定承压板的下沉量。

03、标准贯入试验适用于一般粘性土、粉土及砂类土。

标准贯入试验（standard penetration test，SPT）是动力触探的一种，是在现场测定砂或粘性土的地基承载力的一种方法。

履带吊及汽车吊使用地基承载力计算履带吊和汽车吊是在建筑和施工行业中常用的起重设备，用于吊装重物和进行工程施工。

在使用这些设备时，需要进行地基承载力的计算，以确保设备在使用过程中不会对周围的地基造成损坏和不稳定。

地基承载力计算是根据地基的土壤力学参数和设备的工作条件来进行的。

下面将以履带吊和汽车吊为例，介绍地基承载力计算的步骤和方法。

步骤一：确定地基类型和土壤力学参数地基类型可以分为软土、淤泥、沙土和岩石等。

不同类型的地基对承载力的要求也不同。

土壤力学参数包括土壤重度、内摩擦角、侧限土压力和地基容许承载力等。

这些参数可以通过现场勘探和实验室测试得到，或者参考相关的土壤资料和规范进行估算。

步骤二：确定设备参数和工作条件设备参数包括设备的重量、吊臂长度、工作半径等。

这些参数对地基承载力的要求不同，需要进行合理的选择和确定。

工作条件包括设备的起重量、吊装高度、工作时机和倾覆力矩等。

这些条件对地基承载力的安全性和稳定性有直接影响，需要进行综合考虑。

地基承载力计算可以分为静态承载力和动态承载力两种情况。

静态承载力计算一般采用承载力计算公式，可以根据土壤参数和设备参数得到地基的容许承载力。

常用的计算公式有皮亚诺法和弹性基本方程等。

动态承载力计算一般采用动力水力学计算方法，可以考虑设备在运动过程中引起的地基动荷载和振动荷载。

常用的计算方法有动荷载系数法和有限元法等。

步骤四：进行地基稳定性分析地基承载力计算完成后，还需要进行地基稳定性分析，以确保设备在使用过程中地基不会发生严重不稳定和下沉。

地基稳定性分析包括地基沉陷计算、地基变形分析和地基排水设计等。

可以采用计算方法、数值模拟和实验验证等多种手段进行分析。

在地基承载力计算和地基稳定性分析中，需要考虑设备的安全系数、施工条件、工作环境和周围结构物等因素，以确保设备的安全和稳定运行。

通过以上步骤和方法，可以对履带吊和汽车吊的地基承载力进行合理计算和分析，为设备的使用和施工提供可靠的基础。

冷换设备基础计算机辅助设计软件 ExCAD计算书一、输入数据：1.委托资料：换热器总重：18000 k g管束重：7700 k g充水重：7200 k g保温材料重1000 k g平台梯子重：800 k g管道自重6000 k g管道充水重0 k g管道保温材料重0 k g管道介质重0 k g换热器内介质重6500 k g跨度3800 m m地面标高0 m支墩标高 1.3 m下层换热器标高 2.076 m两台换热器间距0 m m滑板长度1020 m m滑板宽度190 m m滑板厚度8 m m螺栓数量 2 个螺栓直径20 m m2.结构数据：基底标高：-1.2 m地基承载力设计值：180 k N/m2操作平台可变荷载：0 k N混凝土标号：C20钢筋等级：HRB335设备与基础支撑面上的摩擦系数：0.3二、计算结果：1.基础形式基础型式：分离式基础mm 底板长度：2100.00mm 底板宽度：1100.00mm 底板厚度：400.00mm 支墩长度：1100.00mm 支墩宽度：300.00kN/m2修正后的地基承载力特征值：222.002.地基载力计算：（荷载标准组合）正常生产kN 垂直力：227.67kN·m 弯矩：121.13kN/m2基础最大反力：266.38kN/m2基础最小反力：0.00停产检修(N最大)：垂直力：210.89kNkN·m 弯矩：96.25基础最大反力：215.32kN/m2kN/m2基础最小反力：0.00停产检修(N最小)：kN 垂直力：179.44kN·m 弯矩：96.25kN/m2基础最大反力：211.74基础最小反力：0.00kN/m23.基础底板计算：（荷载基本组合）正常生产垂直力：206.67kNkN·m 弯矩：145.35kN·m 底板最大弯矩：55.01kN/m 底板最大剪力：178.46停产检修(N最大)：kN 垂直力：184.97kN·m 弯矩：105.88kN·m 底板最大弯矩：43.00kN/m 底板最大剪力：140.16停产检修(N最小)：kN 垂直力：148.23kN·m 弯矩：105.88kN·m 底板最大弯矩：40.71kN/m 底板最大剪力：127.75底板配筋底板纵向受力钢筋：800.00mm2/m4.支墩计算：正常生产kN 垂直力：214.59kN·m 弯矩：122.09停产检修(N最大)：垂直力：192.89kNkN·m 弯矩：88.94停产检修(N最小)kN 垂直力：154.83kN·m 弯矩：88.94支墩配筋mm2/m 垂直受力钢筋：660.00a)施工图c）概算冷换设备基础计算机辅助设计软件EXCAD定额标准：河南省序号定额代号项目名称工程量单位定额造价1 1-42 人工挖土方39.312 m39.3841 368.912 1-54 回填土35.480 m3 6.8064 241.493 1-57 运土方 3.832 m39.1136 34.924 5-14 混凝土垫层0.598 m326.3158 15.745 5-7 混凝土基础 3.234 m336.4241 117.806 合计778.85≥12mm钢筋24.428 k g<12mm钢筋120.968 k g钢板11.783 k g地脚螺栓13.180 k gd)三维模型卧式容器基础e)施工图球形储罐基础计算机辅助设计软件(SpCAD)计算书一、设备数据F2324设备编号罐外径Do 15780 m m保温厚度0 m m罐中心高H 9600 m拉杆顶到罐中心距离2500 m m罐体自重260000 k g充水水重2026300 k g保温结构重0 k g平台梯子重20000 k g支柱根数12 根柱中心圆直径Φ15700 度支柱布置方位角α15柱底脚板直径d 980内中心圆直径Φ1 15000 m m基外中心圆直径Φ2 16500 m m础数量 2螺直径24 m m栓露头长 h1 165 m m丝扣长 h2 165 m m介质重1021255 k g管道及附加重10000 k g地平标高 A 0 m m基础标高 B 1.2 m m支柱与建北向夹角β15二、土建数据基本风压值0.35 k N/m2地面粗糙度类别 B抗震设防烈度6度(0.05g) 设计地震分组第二组场地类别 2地基承载力特征值180 k N/m2地基土类别粉砂、细砂(不包括很湿与饱和时的稍密状态)岩土的名称和性状中密、稍密的碎石土，中密和稍密的砾、粗、中砂，密实和中密的细、粉砂，150≤fak<300的粘性土和粉土基础底面标高-2 m基础形式环形基础混凝土标号C20 钢筋等级HRB335箍筋等级HPB235基础以上地基土自重20 k N 基础以下地基土自重18 k N三、计算结果1.几何尺寸基础底板外环半径8950mm 基础底板内环半径6750mm底板外缘高度600mm 底板内缘高度800mm环梁宽度1200mm 环梁高度1000mm柱墩截面宽度1100mm 柱墩截面高度度1100mm 2.荷载组合项目标准组合基本组合准永久组合正常操作液压试验地震作用正常操作液压试验地震作用正常操作基础底面垂直力13548.2 23598.6 13548.2 16257.8 26292.0 16257.8 13548.2基础底面弯距559.1 231.6 4094.7 782.8 231.6 5886.1 0.03.地基反力修正后的地基承载力270 k N/m2基础土自重标准值4340.424 k N正常操作液压试验地震作用基础底面最大压力(kN/m2) 166.3 258.1 175.6 基础底面最小压力(kN/m2) 163.4 256.9 154.1 基础底面平均压力(kN/m2) 164.9 257.5 164.94.基础荷载效应基础底板顶面径向弯距0.000kN.m基础底板底面径向弯距-30.652kN.m基础底板顶面环向弯距731.968kN.m基础底板底面环向弯距-15.326kN.m基础底板最大剪力121.445kN5.环梁最大荷载效应环梁跨中弯距378.677kN.m 环梁最大剪力1098.175 kN 环梁支座弯距757.355kN.m 环梁最大扭矩39.514kN.m 6.支柱荷载效应项目最大竖向荷载最小竖向荷载N Vx Vy N Vx Vy 正常生产(kN) 1323.3 0.0 2.9 1299.2 0.0 2.9液压试验(kN) 2152.4 0.0 1.2 2142.5 0.0 1.2地震作用(kN) 1393.3 0.0 19.8 1229.2 0.0 19.8 7.配筋数据底板下层环向配筋1600mm2底板上层环向钢筋3483mm2底板下层经向配筋1600mm2底板上层径向钢筋0 mm2环梁抗弯3923mm2环梁抗剪1 mm2柱纵向钢筋2420mm28.地基沉降量第1层土压缩模量12.000MPa 第1层土厚度20 m m 第2层土压缩模量19.000MPa 第2层土厚度20 m m 地基最终沉降量67.353mm地基最终沉降差0.000mm沉降倾斜角0.000度b)施工图c)概算球型储罐基础计算机辅助设计软件SpCAD定额标准：河南序号定额代号项目名称工程量单位定额造价1 1-42 人工挖土方559.323 m39.3841 5248.742 1-54 回填土432.048 m3 6.8064 2940.693 1-57 运土方127.275 m39.1136 1159.934 5-14 混凝土垫层11.838 m326.3158 311.515 5-7 混凝土基础115.437 m336.4241 4204.706 合计13865.58≥12mm钢筋7580.272 k g<12mm钢筋0.000 k g地脚螺栓 5.194 k gd)三维模型<1．落地式塔形设备基础 计算结果圆筒（柱）式塔形设备基础计算机辅助设计软件(CcCAD) 一、原始数据 1.设备数据 设备编号 T101设备自重14000 kg 底座环内径d1 1200 mm 螺栓中心圆直径d2 1590 m m 底座环外径d 3 1730 m m 露头长48mm附 塔 管 道自重 4000kg保温重600kg充水水重2500kg介质重2000kg操作介质重 3000kg地平标高 A0 m 基础标高 B 0.2 m 平台平均间距 2000 m m 裙座高度 6189 m m 塔身段数： 1 基本风压标准值0.35 k N /平方米 基底标高 -1.2 m 1 1-42 人工挖土方41.821 m 3 9.3841 392.45 2 1-54回填土 29.373 m 3 6.8064 199.923 1-57运土方 12.448 m 3 9.1136 113.454 5-14 混凝土垫层 1.385 m 3 26.3158 36.465 5-7 混凝土基础11.062 m 3 36.4241 402.94<12m m 钢筋 629.151k g钢板 14.115kg地脚螺栓4. 791kg三维模型圆形管式加热炉基础计算机辅助设计软件(CpCAD)计算书设备编号：F101一、设备数据1.设备荷载荷载类型整体单柱脚中间柱垂直力水平力弯矩垂直力水平力弯矩垂直力垂直荷载 2400.00 0.00 0.00 300.00 0.00 0.00 127.00 风荷载—152.00 2780.00 239.00 22.00 27.00 0.00 地震作用—105.00 2069.00 178.00 15.00 19.00 0.002.柱脚数据柱脚中心圆半径：2915 地脚螺栓数量： 4柱脚标高：0.1 地脚螺栓直径： 30柱脚宽度：550 地脚螺栓间距： 450柱脚数量：8 地脚螺栓露头长度：385地脚螺栓丝扣长度：1003.中心柱数据中心柱标高：0.1 地脚螺栓数量： 4中心柱半径：400 地脚螺栓露头长度：100地脚螺栓布置半径：140 地脚螺栓丝扣长度：85地脚螺栓直径：244.其他数据地面标高：0二、结构数据柱脚基础底标高：-1.8 中心柱基础底标高：-1.8地基承载力标准值：240地基土类别：粉砂、细砂(不包括很湿与饱和时的稍密状态)岩土名称和性状：稍密的细、粉砂，100≤fak<150的粘性土和粉土，新近沉积的粘性土和粉土三、计算结果1.几何尺寸：柱脚基础长度：1900 中心柱底板直径：—柱脚基础宽度：1250 中心柱底板高度：—柱脚基础高度：800 中心柱直径：600柱墩宽度：7502.荷载标准组合：荷载作用位置正常生产地震作用F M VG F M V G基础底板底面540.41 79.60 —85.50 527.21 61.26 —85.50 中心柱底板底面153.25 ——18.10 153.25 ——18.103.地基承载力计算项目柱脚基础中心柱基础正常生产地震作用正常生产地震作用基础最大反力355.02 339.44 290.06 290.06基础最小反力172.06 176.53 ——基础平均反力263.54 257.98 ——基础与地基接触长度1900.00 1900.00 ——4.荷载基本组合：项目正常生产地震作用F M VG F M V G基础底板底面696.29 68.80 —85.50 615.51 64.37 —85.50 中心柱底板底面153.25 ——18.10 153.25 ——18.10 柱墩底面721.60 30.80 73.00 —640.82 21.91 58.55 —5.荷载效应及配筋：构件M V N 受力钢筋箍筋柱脚基础底板正常生产61.51 211.02 —1600.00 —地震作用53.39 183.34 —柱墩正常生产73.00 30.80 721.60 1125.00 构造配筋地震作用58.55 21.91 640.82中心柱正常生产——153.25 构造配筋构造配筋地震作用——153.25b)施工图c)概算管式加热炉基础计算机辅助设计软件CpCAD定额标准：河南省序号定额代号项目名称工程量单位定额造价1 1-42 人工挖土方216.230 m39.3841 2029.122 1-54 回填土193.204 m3 6.8064 1315.033 1-57 运土方23.026 m39.1136 209.854 5-14 混凝土垫层 2.515 m326.3158 66.175 5-7 混凝土基础20.511 m336.4241 747.106 合计4367.26≥12mm钢筋kg<12mm钢筋720.971 kg钢板321.890 kg地脚螺栓243.659 kgd)三维模型。

基础常见问题
一、标高 二、覆土 三、荷载 四、冲剪计算 五、筏板 六、桩、土刚度 七、后浇带 八、防水 板计算 九、变刚度调平 十、地基梁计算相关问题 十一、板元法计算模型 十二、沉降计算
标高
相对标高方式
绝对标高方式
相对标高方式
绝对标高方式
【孔点土层参数表】
相对标高方式 绝对标高方式
【点柱状图】
按原规范程序计算高度500mm
按新规范程序计算高度700mm
（2）独基剪切计算（地基规范8.2.8）
独基剪切计算何时考虑？ 一般情况下，当基础底面短边尺寸大于或等于柱宽加
两倍基础有效宽度时，属于双向受力独基，其剪切面积是 能够满足要求的，无需进行受剪承载力计算。但是当基础 的受力状态接近于单向受力时（柱下独基底面两个方向的 边长大于2时），则柱与基础的交接处不存在冲切问题，仅 需要进行受剪承载力计算。
F按规范第8.2.7的第3条的要求验算台阶的宽高比,如果 宽高比大于2.5则增加基础高度。
F规范规定锥形基础坡度不宜大于1：3； F框架柱筋
新《基础规范》8.2.3当基础高度小于la（laE）时，纵向受力钢筋的 锚固总长度除符合上述要求外，其最小直锚段的长度不应小于20d，弯折
段的长度不应小于150mm。（软件在施工图中实现）
JCCAD
风荷载
《抗规》5.4.1条规定：一般结构风荷载不参与地震荷载 组合，仅风荷载起控制作用的高层建筑风荷载才参与地震 作用组合，其组合值系数为0.2.
风荷载和地震作用产生的总剪力和倾覆力矩相当
• 常规风荷载：基本风压、体型系数
• 特殊风荷载：JCCAD程序将分别统计各 构件X向剪力和Y向剪力和，并把剪力最 大的两组当作X方向风荷载和Y向风荷载。

地基承载力验算一、地基承载力验算依据：1、根据地质报告基础持力层土层为黄土，地基承载力特征值取值为160KPa 。

2、根据塔吊使用说明中要求,塔吊基础选用5.6 m ×5.6 m ×1.35 m 固定支腿钢筋混凝土基础。

3、根据厂家提供使用说明书，塔吊附着式安装的参数如下：Fv：基础所受垂直力； Fh ：基础所受水平力； M ：基础所受倾覆力矩； e ：偏心距，单位m 。

4、塔吊基础属于设备基础，吊臂在工作状态或风荷载的作用下使塔吊基础的受力不断发生变化。

根据《塔式起重机设计规范》—GB/T13752-92中第13页第4.6.3条中，固定式混凝土基础的抗倾翻稳定性验算要求，荷载的偏心距e 取不超过b/3。

二、地基承载力验算： （一）、工作状态下：1、基础所受垂直力Fv 为：640 KN2、基础自重：G ＝5.6×5.6×1.35×25=1058.4 KNPminPmax3、塔吊总重：F ＝Fv ＋G =640+1058.4＝1698.4 KN4、力矩M /＝M+Fh ×1.35＝2210＋53×1.35＝2281.55 KN.m a 、当轴心荷载作用时：P=F/A= 1698.4/（5.6×5.6）＝54.16 kPa ＜f=160kPa——满足要求 b 、当偏心荷载作用时：e ＝M //F ＝2281.55/1698.4＝1.34＜b/3＝5.6/3＝1.66(1.87) ——塔吊稳定性满足要求Pmax ＝F/A ×(1＋6e/b)＝1698.4/（5.6×5.6）×(1＋6×1.34/5.6)＝131.92 kPa ＜1.2f ＝192 kPa ——符合要求Pmin ＝F/A ×(1－6e/b)＝1698.4/（5.6×5.6）×(1－6×1.34/5.6)=-23.29＜0由于计算出的Pmin ＜0，此时基底接触压力将重新分布，按下式重新计算Pmax:——符合要求 （二）、非工作状态下：1、基础所受垂直力Fv 为：580 KN2、基础自重：G=5.6×5.6×1.35×25=1058.4 KN3、塔吊总重：F =Fv ＋G= 580+1058.4＝1638.4 KN4、力矩M /＝M+Fh ×1.35＝3209＋120×1.35＝3371 KN.m a 、当轴心荷载作用时：P=F/A= 1638.4/（5.6×5.6）=52.24 kPa ＜f=160kPa ,2F 3b(b/2－e)Pmax = =2×1698.4 3×5.6×(5.6 / 2－1.34)=138.49 kPa ＜f=160kPa——满足要求 b 、当偏心荷载作用时：e ＝M //F ＝3371/1638.4＝2.06＜b/3＝5.6/3＝1.66(1.87) ——塔吊稳定性不能满足要求非工作状态下，塔吊稳定性不满足要求，故需增加基础面积，现将基础尺寸增至6.6m ×6.6m ×1.35m 。

高耸结构风荷载的简化计算胡志广【摘要】主要对塔型设备基础设计时风荷载的计算做了详细的推导简化,并对塔基础的受力进行了分析,得到一种简单易用、安全正确的联合塔基础计算方法,从而提高设计人员的工作效率.【期刊名称】《山西建筑》【年(卷),期】2013(039)024【总页数】2页(P54-55)【关键词】塔基础;联合式;简化计算;荷载【作者】胡志广【作者单位】赛鼎工程有限公司,山西太原030032【正文语种】中文【中图分类】TU312.11 概述塔设备是石油化学工业生产中必不可少的设备之一，塔设备特点一般都是瘦高细长，承受水平荷载较大，而塔基础是支撑塔设备全部荷载的，所以塔基础的设计就特别重要。

对于联合式塔基础设计，目前尚缺少完善的计算软件，都要靠设计人员手工完成计算，计算量较大，因而一种简单易用的联合塔基础计算方法在实际工作中是很有必要的。

石油化工塔型设备基础设计规范计算的几种工况:1)正常操作;2)充水试压;3)停产检修;4)正常操作和地震同时作用;5)停产检修和地震同时作用。

其中，充水试压时风荷载不参与组合，仅计入基本风压0．15 kN/m2风荷载;正常操作和地震同时作用时风荷载要参与组合，但组合系数取0．2。

塔基础的设计至少应包括三个方面的内容:地基承载力的计算;地基稳定性的计算;基础配筋计算。

这三个方面的计算都涉及到了基底压力pk，所以pk的计算分析清楚了，其他相关的计算都会迎刃而解。

基础设计规范5．2．2条:其中，Mk为相对于荷载效应标准组合时，作用于基础底面的力矩值。

对于本文来说，试算时如果假定了基础底面积及基础埋深，则Fk，Gk，A，W已知，只有Mk即风荷载所产生的力矩值是未知的。

2计算原理2．1 风荷载的计算石油化工塔型设备基础设计规范的风荷载计算公式:式中:w0——基本风压;D0——包括保温层在内的塔外径尺寸;μs——风荷载体型系数，规范统一取μs=0．6;μr——风的重现期调整系数，取 1．1;μe——考虑栏杆梯子塔平台附属管线等的风荷载扩大系数;μz——风压高度变化系数;βz——z高度处的风振系数，计算公式为βz=1+ ξε1ε2。

JCCAD参数设置说明第一版2006年3月3日地质资料地质资料是基础设计计算的重要依据，可以用人机交互方式或填写数据文件方式输入地质资料有两类，一种是供有桩基础使用的，另一种是供无桩基础（弹性地基筏板）使用。

两者的格式相同，不同仅在于有桩基础对每层土要求压缩模量、重度、状态参数、内摩擦角、内聚力五个参数，而无桩基础只要求压缩模量一个参数。

建立*.dz文件主要内容包括以下几点：(1) 每个勘探孔柱状图的土层分布及各土层的物理力学参数，物理力学参数包括土的重Gv(用于沉降计算)、相应压力状态下的压缩模量Es(用于沉降计算)、摩擦角φ(用于沉降及支护结构计算)、内聚力ｃ(用于支护结构计算)及计算桩基承载力的状态参数(对于各种土有不同的含义)。

(2) 所有孔点在任意坐标系下的位置坐标，在桩基设计时可通过平移与旋转将勘探孔平面坐标转成建筑底层平面的坐标。

(3) 以勘探孔点作为节点顺序编号，将节点连线划分成多个不相重叠的三角形单元，并将三角形单元编号。

程序将以这种三角形单元为控制网格，利用形函数插值的方法得到控制网格内部和附近的地质土层分布。

土层参数压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义桩基础设计应该使用Ez（自重压力~……），天然浅基础应使用Es0.1-Es0.2。

土层布置土名称、厚度、极限侧摩、极限桩端、压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义，标高及图幅（坐标系：相对坐标系，单位米。

标高与结构标高相同）孔点输入输入孔位：打开坐标，将孔点的大体形状输入即可修改参数：按照勘查报告中的相关数据输入即可网格修改点柱状图选中可以进行桩基承载力与沉降验算。

土剖面图画等高线基础人机交互输入本菜单根据使用者提供的上部结构数据、荷载数据和有关的地基基础的数据，进行柱下独立基础、墙下条形基础和承台设计，桩长计算以及布置基础梁、筏基、桩基等基础。

程序可对平板式基础进行柱对筏板的从冲切计算以及柱对独基、桩承台、基础梁和桩对承台的局部承压计算。
