继电保护反措要点解析

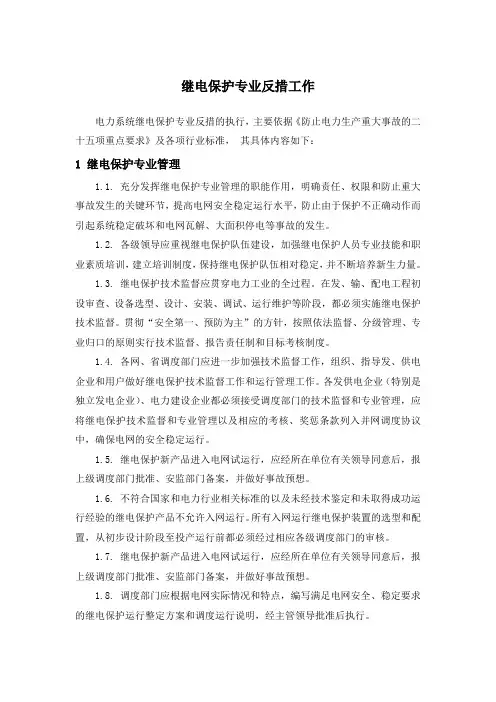

继电保护专业反措工作电力系统继电保护专业反措的执行，主要依据《防止电力生产重大事故的二十五项重点要求》及各项行业标准，其具体内容如下：1 继电保护专业管理1.1. 充分发挥继电保护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网安全稳定运行水平，防止由于保护不正确动作而引起系统稳定破坏和电网瓦解、大面积停电等事故的发生。

1.2. 各级领导应重视继电保护队伍建设，加强继电保护人员专业技能和职业素质培训，建立培训制度，保持继电保护队伍相对稳定，并不断培养新生力量。

1.3. 继电保护技术监督应贯穿电力工业的全过程。

在发、输、配电工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必须实施继电保护技术监督。

贯彻“安全第一、预防为主”的方针，按照依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。

1.4. 各网、省调度部门应进一步加强技术监督工作，组织、指导发、供电企业和用户做好继电保护技术监督工作和运行管理工作。

各发供电企业（特别是独立发电企业）、电力建设企业都必须接受调度部门的技术监督和专业管理，应将继电保护技术监督和专业管理以及相应的考核、奖惩条款列入并网调度协议中，确保电网的安全稳定运行。

1.5. 继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。

1.6. 不符合国家和电力行业相关标准的以及未经技术鉴定和未取得成功运行经验的继电保护产品不允许入网运行。

所有入网运行继电保护装置的选型和配置，从初步设计阶段至投产运行前都必须经过相应各级调度部门的审核。

1.7. 继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。

1.8. 调度部门应根据电网实际情况和特点，编写满足电网安全、稳定要求的继电保护运行整定方案和调度运行说明，经主管领导批准后执行。

继电保护反措一．概述1．什么是继电保护反措：[继电保护]泛指电力系统中的继电器、继电保护装置、安全自动装置、高频通道（含收发信机）、继电保护二次回路。

[继电保护反措]是指保证电力系统继电保护及安全自动装置运行正确可靠，针对二次系统设备在电力系统运行中存在的问题而制定的行之有效的技术改进措施，是继电保护保证电力系统安全运行的基本经验以及事故教训的在总结。

其主要内容包括保护装置本体、原理、交、直流电源，控制和信号等二次回路，现场运行，及实验等。

2．反措管理：1）反措方案由继电保护的专业管理单位（部门）制定、发布，并归口管理，分级实施。

2）反措的分级实施范围原则上与调度管辖范围一致。

3）各级归口管理部门应对上级反措文件制定实施细则，并列出反措清单和计划，并报上一级管理部门备案（不要遗忘备品备件的反措）。

4）反措执行应分轻重缓急指定计划，并严格按期执行。

5）各单位主管生产的领导对反措计划负有领导责任，继电保护主管部门负责具体实施。

6）设计、施工单位亦必须执行反措，凡未按反措执行的工程，运行单位有权拒绝投运。

7）制造单位在制造、改进产品时应贯彻反措，并及时通报用户。

8）各单位的反措计划与执行情况应上报主管部门，并抄报本单位安监部门，各级安监部门应监督检查反措计划的实施情况。

9）对贯彻执行反措积极，并对安全运行作出贡献的单位和个人应予以表彰、奖励，反措项目可申报合理化建议及技术改进奖，对执行反措不力造成系统事故的应追究责任并处罚。

3．应执行的反措文件：1）原电力部93年颁发的《电力系统继电保护及安全自动装置反事故措施要点》。

2）原水利部87年颁发的《继电保护和电网安全自动装置现场工作保安规定》。

3）原电力部安生司调通调网『1994』143号文颁发的《电力系统继电保护及安全自动装置反事故措施管理规定（试行）》。

4）浙江省电力局“浙电调『1997』0015号文《关于重新颁发“继电保护防止人员直接过失的反事故措施”的通知》。

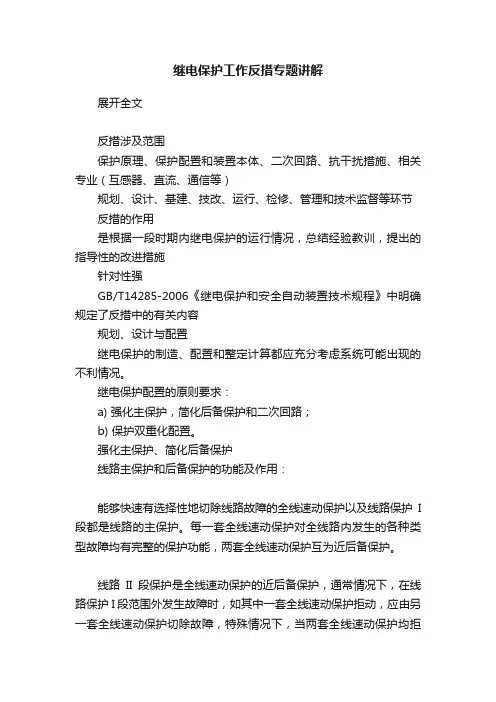

继电保护工作反措专题讲解展开全文反措涉及范围保护原理、保护配置和装置本体、二次回路、抗干扰措施、相关专业（互感器、直流、通信等）规划、设计、基建、技改、运行、检修、管理和技术监督等环节反措的作用是根据一段时期内继电保护的运行情况，总结经验教训，提出的指导性的改进措施针对性强GB/T14285-2006《继电保护和安全自动装置技术规程》中明确规定了反措中的有关内容规划、设计与配置继电保护的制造、配置和整定计算都应充分考虑系统可能出现的不利情况。

继电保护配置的原则要求：a) 强化主保护，简化后备保护和二次回路；b) 保护双重化配置。

强化主保护、简化后备保护线路主保护和后备保护的功能及作用：能够快速有选择性地切除线路故障的全线速动保护以及线路保护I 段都是线路的主保护。

每一套全线速动保护对全线路内发生的各种类型故障均有完整的保护功能，两套全线速动保护互为近后备保护。

线路II段保护是全线速动保护的近后备保护，通常情况下，在线路保护I段范围外发生故障时，如其中一套全线速动保护拒动，应由另一套全线速动保护切除故障，特殊情况下，当两套全线速动保护均拒动时，如果可能，则由线路II段保护切除故障。

此时，允许相邻线路保护II段失去选择性。

线路保护III段是本线路的延时近后备保护，同时力争作为相邻线路的远后备保护。

220kV线路保护应按加强主保护简化后备保护的基本原则配置和整定。

加强主保护是指全线速动保护的双重化配置，同时，要求每一套全线速动保护的功能完整，对全线路内发生的各种类型故障，均能快速动作切除故障。

对于要求实现单相重合闸的线路，每套全线速动保护应具有选相功能。

当线路在正常运行中发生不大于100Ω电阻的单相接地故障时，全线速动保护应有尽可能强的选相能力，并能正确动作跳闸。

简化后备保护是指在全线速动保护双重化配置，同时，每一套全线速动保护功能完整的条件下，带延时的相间和接地Ⅱ，Ⅲ段保护（包括相间和接地距离保护、零序电流保护），允许与相邻线路和变压器的主保护配合，从而简化动作时间的配合整定。

18 防止继电保护事故18.1 在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。

18.2 涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。

18.3 继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。

保护选型应采用技术成熟、性能可靠、质量优良的产品。

18.4 电力系统重要设备的继电保护应采用双重化配置。

双重化配置的继电保护应满足以下基本要求：18.4.1 依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保护，能反应被保护设备的各种故障及异常状态，并能作用于跳闸或给出信号；宜采用主、后一体的保护装置。

18.4.2 330kV及以上电压等级输变电设备的保护应按双重化配置；220kV电压等级线路、变压器、高压电抗器、串联补偿装置、滤波器等设备微机保护应按双重化配置；除终端负荷变电站外，220kV及以上电压等级变电站的母线保护应按双重化配置。

18.4.3 220kV及以上电压等级线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。

18.4.4 100MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）；大型发电机组和重要发电厂的启动变保护宜采用双重化配置。

18.4.5 两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。

其保护范围应交叉重叠，避免死区。

18.4.6 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。

18.4.7 有关断路器的选型应与保护双重化配置相适应，220kV 及以上断路器必须具备双跳闸线圈机构。

两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。

继电保护反措知识讲座讲义---------------------------------------------------------------最新资料推荐------------------------------------------------------继电保护反措知识讲座讲义继电保护反措知识讲座讲义继电保护反措知识讲座讲义⼀、仪⽤互感器及其⼆次回路 1、交流⼆次回路中每⼀个电⽓连接只允许⼀点接地：①、原⽔电部 1984 年安全通报第⼗四期所述为⼀处接地，⽽电⼒部 1994 年 1 ⽉颁发的电⼒系统继电保护及安全⾃动装置反事故措施要点第 8. 1 条所述为⼀点接地。

我们认为保护室内的铜牌⽹各点之间的电阻很⼩，在有电流流过时，各点之间的电位差很⼩，保护室内的铜牌⽹的各点可视为⼀点。

②、 CT 及 PT 的⼆次回路必须分别有且只能有⼀点接地，接地的⽬的有两个，⼀是保证⼈⾝安全；⼆是保证测量准确。

为什么不能两点接地呢？若在开关场和控制分别接地，两接地点之间有较⼤的电阻，在⼀次系统发⽣短路故障时，两点之间存在较⼤的电位差，接地线将有较⼤的电流通过，对电流、电压的测量带来附加误差。

2、独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路，可以在控制室内也可以在开关场实现⼀点接地。

何谓独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路：⼀组（包括 A、 B、 C 三相）电流互感器⼆次回路与其他组1 / 21别以及其他开关的电流互感器⼆次回路之间⽆电的联系（各组接地点之间视为⽆电的联系），如单断路器供电的线路保护⽤的电流互感器⼆次回路等。

但双断路器及 3/2 断路器供电的线路保护、整流型母差、主变差动保护因所取⽤的多组电流互感器有电的联系，如在开关场接地，因开关场的各 CT 端⼦箱之间有较⼤的电阻，不能视为⼀点，将会构成迂回回路，所以只能在保护室接地。

为了统⼀接地点位置，⼀般将电流互感⼆次回路地点选在保护室。

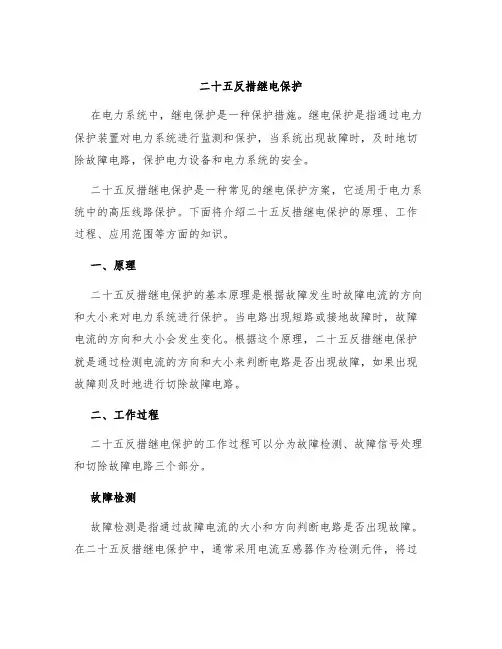

二十五反措继电保护在电力系统中，继电保护是一种保护措施。

继电保护是指通过电力保护装置对电力系统进行监测和保护，当系统出现故障时，及时地切除故障电路，保护电力设备和电力系统的安全。

二十五反措继电保护是一种常见的继电保护方案，它适用于电力系统中的高压线路保护。

下面将介绍二十五反措继电保护的原理、工作过程、应用范围等方面的知识。

一、原理二十五反措继电保护的基本原理是根据故障发生时故障电流的方向和大小来对电力系统进行保护。

当电路出现短路或接地故障时，故障电流的方向和大小会发生变化。

根据这个原理，二十五反措继电保护就是通过检测电流的方向和大小来判断电路是否出现故障，如果出现故障则及时地进行切除故障电路。

二、工作过程二十五反措继电保护的工作过程可以分为故障检测、故障信号处理和切除故障电路三个部分。

故障检测故障检测是指通过故障电流的大小和方向判断电路是否出现故障。

在二十五反措继电保护中，通常采用电流互感器作为检测元件，将过电流和零序电流信号转化为电压信号进行采集，然后对采集到的信号进行处理。

故障信号处理故障信号处理是指对从故障检测中获得的故障电流信号进行处理，通常会进行差动比较、滤波、定值判断等处理，以判断故障是否存在。

当故障信号超出定值范围时，继电器会发出切除信号。

切除故障电路切除故障电路是指在判断电路出现故障后，及时地进行切除故障电路。

切除故障电路通常通过断路器实现。

三、应用范围二十五反措继电保护具有以下应用范围：1.适用于各种高压电线路的保护。

2.适用于电力系统的任何位置。

3.适用于各种类型的短路和接地故障。

4.适用于各种负荷并行运行的情况。

5.适用于各种电源并行运行的情况。

四、结语二十五反措继电保护是电力系统中常见的一种继电保护方案，它通过检测故障电流的方向和大小来判断电路是否出现故障，当电路出现故障时，及时地进行切除故障电路，保护电力设备和电力系统的安全。

该保护方案应用范围广泛，可适用于各种类型的高压电线路保护。

电力系统继电保护及安全自动装置反事故措施要点 (94版)前言随着经济的发展，电力系统的规模不断扩大，电力负荷也不断增加，而电力事故的发生率也呈上升趋势。

电力系统继电保护及安全自动装置是防止电力事故的重要手段之一，是电力系统安全稳定运行的关键。

本篇文档将重点介绍电力系统继电保护及安全自动装置反事故措施要点(94版)。

电力系统继电保护及安全自动装置反事故措施要点一、继电保护继电保护是指在发生断电故障时，继电保护装置将电力系统分段或切断故障部分以保护电力系统的过电流、欠电压、过电压和接地等方面的安全稳定运行。

电力系统继电保护主要包括过电流保护、过电压保护、欠电压保护、接地保护以及差动保护等。

其中，过电流保护是继电保护中最常用的一种。

二、安全自动装置安全自动装置是指在电力系统发生紧急情况时，能够自动切断电源以保护电力系统的安全运行的系统。

安全自动装置包括二次侧欠电压保护、过流保护、接地保护及断路器操作装置等。

安全自动装置在电力系统运行中具有十分重要的作用，能够提高系统的安全性和可靠性。

三、反事故措施要点电力系统继电保护及安全自动装置反事故措施要点包括以下几个方面：•对电力设备进行巡检及设备状态监控，保障设备运行的安全可靠；•防止设备过载，避免过电流和过电压的情况发生；•对设备的运行情况进行监测和分析，及时发现潜在的故障和危险；•配置相应的继电保护装置及安全自动装置，并正确设置保护参数；•对继电保护装置及安全自动装置进行定期检测和维护，确保其工作正常；•定期组织开展安全教育和培训，提高工作人员的安全意识和操作水平。

电力系统继电保护及安全自动装置反事故措施要点是保证电力系统安全稳定运行的重要手段。

通过巡检设备、防止设备过载、监测运行情况、配置继电保护装置及安全自动装置、定期检测和维护以及开展安全教育和培训等手段，能够有效地预防和减少电力事故的发生，保障电力系统的安全稳定运行。

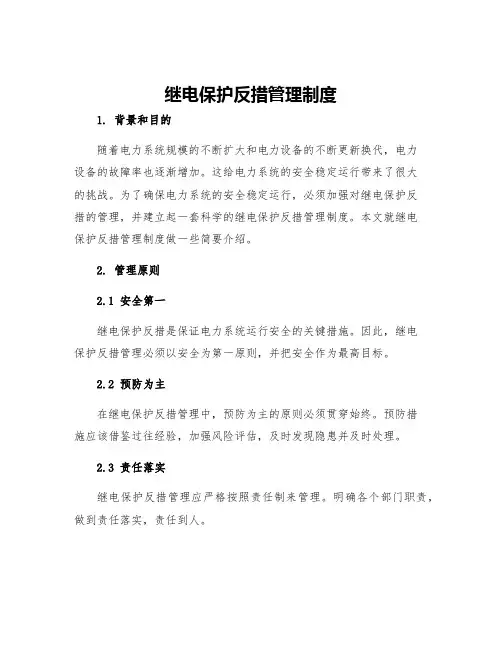

继电保护反措管理制度1. 背景和目的随着电力系统规模的不断扩大和电力设备的不断更新换代，电力设备的故障率也逐渐增加。

这给电力系统的安全稳定运行带来了很大的挑战。

为了确保电力系统的安全稳定运行，必须加强对继电保护反措的管理，并建立起一套科学的继电保护反措管理制度。

本文就继电保护反措管理制度做一些简要介绍。

2. 管理原则2.1 安全第一继电保护反措是保证电力系统运行安全的关键措施。

因此，继电保护反措管理必须以安全为第一原则，并把安全作为最高目标。

2.2 预防为主在继电保护反措管理中，预防为主的原则必须贯穿始终。

预防措施应该借鉴过往经验，加强风险评估，及时发现隐患并及时处理。

2.3 责任落实继电保护反措管理应严格按照责任制来管理。

明确各个部门职责，做到责任落实，责任到人。

3. 继电保护反措管理流程3.1 问题诊断通过对电力系统运行情况的监控，及时发现电力设备出现的异常现象或故障，针对问题及时做出反应。

诊断过程包括以下步骤：•借助故障诊断工具进行故障定位；•制定针对性的修复方案；•安排实施计划，督促具体部门按计划完成设备修复。

3.2 综合分析针对诊断结果，进行综合分析，包括以下方面：•统计故障类型及频次，以便分析问题长期趋势；•分析故障原因；•研究设备健康度问题；•指导改进措施。

3.3 维护记录在继电保护反措的管理过程中，必须建立一个健全的维护记录体系。

具体包括：•电力设备的基本信息；•维护记录；•反馈信息。

通过对这些信息的完整记录，可以及时跟踪设备的运行状况，及时发现设备的问题，提高设备的运行安全稳定性。

4. 继电保护反措管理流程的持续改进在继电保护反措管理流程中，持续改进是非常重要的。

应该根据监控数据及时间趋势，分析问题的根本原因，以发现有待改进之处，并制定相应的改进计划。

改进计划应该制定具体、可实施、可控制的措施，来提高设备运行可靠性、减少故障次数和提高设备安全系数等。

5. 总结通过建立一套科学的继电保护反措管理制度，并且及时发现问题、及时诊断、及时维护、及时改进，可以提高电力设备的可靠性和安全性，保证电力系统的长期稳定运行。

二十五反措继电保护继电保护是电力系统中的重要组成部分，其作用是保护电力设备，保障电力系统的安全稳定运行。

在继电保护中，常常会涉及到“反”和“措”的概念，其中“反”指代的是继电保护在保护电力设备时的反应过程，“措”则指代的是继电保护在保护电力设备时采取的措施。

下面介绍一下继电保护中的二十五反措。

1.电流反：指电流保护在故障时动作，实现对系统中异常电流的保护。

2.电压反：指电压保护在故障时动作，实现对系统中异常电压的保护。

3.频率反：指频率保护在故障时动作，实现对系统中异常频率的保护。

4.差动反：指差动保护在故障时动作，实现对电力设备差动保护的保护。

5.零序反：指零序保护在故障时动作，实现对电力设备的接地故障保护。

6.过电压反：指过电压保护在故障时动作，实现对系统中过电压的保护。

7.欠电压反：指欠电压保护在故障时动作，实现对系统中欠电压的保护。

8.失步反：指失步保护在故障时动作，实现对旋转机械设备的保护。

9.负载反：指负载保护在故障时动作，实现对系统中负载异常的保护。

10.过流反：指过流保护在故障时动作，实现对电力设备过流的保护。

11.过载反：指过载保护在故障时动作，实现对电力设备过载的保护。

12.欠载反：指欠载保护在故障时动作，实现对电力设备欠载的保护。

13.瞬变过电压反：指瞬变过电压保护在故障时动作，实现对系统中短时间内电压突变的保护。

14.温度反：指温度保护在故障时动作，实现对电力设备温度超标的保护。

15.气体反：指气体保护在故障时动作，实现对电力设备或系统内的气体异常的保护。

16.接地反：指接地保护在故障时动作，实现对系统接地异常的保护。

17.电量反：指电量保护在故障时动作，实现对系统电量超标的保护。

18.方向反：指方向保护在故障时动作，实现对电力设备电流方向异常的保护。

19.前向反：指前向保护在故障时动作，实现对电力设备前向电压异常的保护。

20.后向反：指后向保护在故障时动作，实现对电力设备后向电压异常的保护。

18 防止继电保护事故18.1 在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。

18.2 涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。

18.3 继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。

保护选型应采用技术成熟、性能可靠、质量优良的产品。

18.4 电力系统重要设备的继电保护应采用双重化配置。

双重化配置的继电保护应满足以下基本要求：18.4.1 依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保护，能反应被保护设备的各种故障及异常状态，并能作用于跳闸或给出信号；宜采用主、后一体的保护装置。

18.4.2 330kV及以上电压等级输变电设备的保护应按双重化配置；220kV电压等级线路、变压器、高压电抗器、串联补偿装置、滤波器等设备微机保护应按双重化配置；除终端负荷变电站外，220kV及以上电压等级变电站的母线保护应按双重化配置。

18.4.3 220kV及以上电压等级线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。

18.4.4 100MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）；大型发电机组和重要发电厂的启动变保护宜采用双重化配置。

18.4.5 两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。

其保护范围应交叉重叠，避免死区。

18.4.6 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。

18.4.7 有关断路器的选型应与保护双重化配置相适应，220kV 及以上断路器必须具备双跳闸线圈机构。

两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。

「电力系统继电保护及安全自动装置反事故措施要点」电力系统继电保护及安全自动装置是保障电力系统正常运行的重要组成部分。

为了确保其可靠性和安全性，必须制定相应的反事故措施。

本文将讨论电力系统继电保护及安全自动装置反事故措施的要点。

首先，反事故措施应包括继电保护及安全自动装置的定期检查和维护。

定期检查可以发现装置的潜在故障和问题，并及时采取措施进行修复。

维护包括清洁、紧固连接、润滑等，以确保装置的正常运行。

此外，还应制定相应的故障排除措施，以解决各类故障和故障的可能原因。

其次，对于电力系统继电保护及安全自动装置，必须进行定期的功能测试。

功能测试可以验证装置的逻辑和响应性能，以确保装置能够正确地识别和处理各类故障情况。

同时，还应进行一系列的动态测试，以测试装置的响应时间和灵敏度，确保装置能够在最短的时间内做出正确的动作。

此外，反事故措施还应包括对装置参数的定期校验和校准。

装置参数的准确性对于正确的保护动作至关重要。

定期校验和校准可以验证装置参数的准确性，并及时进行调整和修正，确保装置在各类故障情况下能够正确地工作。

另外，对于电力系统继电保护及安全自动装置，还应制定相应的设备备份和冗余措施。

备份和冗余措施可以确保在主装置故障或失效时，系统能够迅速切换到备用装置，以防止故障进一步发展。

备份和冗余措施还可以保证系统的连续供电和正常运行。

此外，反事故措施还应包括对继电保护及安全自动装置的操作人员进行培训和指导。

操作人员的熟练程度和操作规范对于装置的正常运行至关重要。

培训和指导可以提高操作人员对装置的了解和操作能力，确保装置能够正确地投入和退出运行。

最后，反事故措施还应包括装置故障和事故的记录和分析。

记录和分析可以为装置故障的原因和成因提供重要的参考，为今后的故障排除和维护提供经验和依据。

同时，还应及时报告和通知相关单位，以便及时采取措施避免事故的再次发生。

总之，电力系统继电保护及安全自动装置反事故措施的要点包括定期检查和维护、功能测试、参数校验和校准、设备备份和冗余、操作人员培训和指导、装置故障记录和分析等。

电力系统继电保护及安全自动装置反事故措施要点1总则1.1《电力系统继电保护及安全自动装置反事故措施要点》(如下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面旳根本阅历，也是事故教训旳总结。

1.2建、扩建和技改等工程，均应执行本“要点”；既有发电厂、变电所设施，凡严峻威逼安全运行旳必需马上更改，其他可分轻重缓急有打算地予以更或改造。

制造和科研部门也必需遵守本“要点”旳规定。

1.3本“要点”只是要点，不是应有旳全部内容。

有旳问题在其他部颁规程如《现场试验工作保安规程》中已经有明确规定，但为了强调，某些局部也在本“要点”中反复列出。

1.4过去颁发旳反措及有关文献凡与本“要点”有抵触旳，应按本“要点”执行。

1.5本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。

2直流熔断器与有关回路配置根本规定：消退寄生回路：增加保护功能旳冗余度。

2.1直流熔断器旳配置原则如下：2.1.1信号回路由专用熔断器供电，不得与其他回路混用。

2.1.2由一组保护装置掌握多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和多种双断路器旳变电所接线方式 1 1 2 断路器、双断路器、角接线等旳配置原则：2.1.2.1每一断路器旳操作回路应分别由专用旳直流熔断器供电。

2.1.2.2保护装置旳直流回路由另一组直流熔断器供电。

2.1.3有两组跳闸线圈旳断路器，其每一跳闸回路应分别由专用旳直流熔断器供电。

2.1.4有两套纵联差动保护旳线路，每一套纵联差动保护旳直流回路应分别由专用旳直流熔断器供电；后备保护旳直流回路，可由另一组专用直流熔断器供电，也可适宜地分派到前两组直流供电回路中。

2.1.5承受“近后备”原则，只有一套纵联差动保护和一套后备保护旳线路，纵联差动保护与后备保护旳直流回路应分别由专用旳直流熔断器供电。

2.2接到同一熔断器旳几组继电保护直流回路旳接线原则：2.2.1每一套独立旳保护装置，均应有专用于直接到直流熔断器正负极电源旳专用端子对，这一套保护旳全部直流回路包括跳闸出口继电器旳线圈回路，都必需且只能从这一对专用端子获得直流旳正、负电源。

继电保护反措措施
继电保护反措是在继电保护发生故障时采取的一系列措施，目的是避免继电保护故障造成的严重后果。

常见的继电保护反措措施包括：
切断电源：在继电保护发生故障时，应立即切断电源，以避免继电保护故障造成的损坏。

安装继电保护跳闸器：在继电保护发生故障时，可以安装继电保护跳闸器，使继电保护自动跳闸，避免继电保护故障造成的损坏。

及时更换继电保护：如果继电保护发生故障，应及时更换继电保护，以保证电气设备的安全运行。

停用故障设备：如果发现继电保护故障，应立即停用故障设备，避免继电保护故障造成的损坏。

断开电源：在继电保护发生故障时，应立即断开电源，以保证电气设备的安全运行。

安装电气火灾报警系统：电气火灾报警系统可以在电气设备发生火灾时及时报警，使人们及时采取反措措施。

定期进行电气设备检查：定期进行电气设备检查可以及时发现继电保护故障，并采取反措措施。

建立电气火灾应急预案：建立电气火灾应急预案可以使人们在继电保护发生故障时知道应该采取的反措措施。

安装电气火灾停电装置：电气火灾停电装置可以在电气设备发生火灾时自动断开电源，避免继电保护故障造成的损坏。

安装电气火灾监控系统：电气火灾监控系统可以实时监控电气设备的运行情况，并在继电保护发生故障时及时报警。

继电保护二次回路及反措要求继电保护二次回路概述1、电气二次设备及二次回路：电气二次设备，是对电力系统及电力一次设备进行工况监视、运行方式的控制、调节及保护等所需的低压设备的总称。

通常我们所指的电气二次设备包含供二次设备工作的交直流电源设备、继电保护设备、安全自动装置、电测计量、调度自动化设备及相关的通信设备等。

将二次设备相互连接，构成对一次设备进行监视、控制、调节及保护的回路，称之为二次回路。

2、二次回路的类别若按二次回路的作用、特点及性质进行分类，二次回路可分为交流回路和直流回路。

交流回路通常可分为交流电流回路、交流电压回路。

直流回路又可分为控制回路（也叫操作回路）、信号回路及逻辑回路（保护装置内部及保护装罝相互间配合回路）等。

3、对二次电缆和光缆的重点要求用于继电保护和控制回路的二次电缆应采用铠装屏蔽铜芯电缆，二次电缆端头应可靠封装。

交、直流回路不应合用同一根电缆，强电和弱电回路不应合用同一根电缆，在同一根电缆中不宜有不同安装单位的电缆芯。

双重化配置的保护的电流回路、电压回路、直流电源回路、双跳闸线圈的控制回路等，两套系统不应合用一根多芯电缆。

来自电压互感器二次绕组的4根开关场引入线和互感器剩余电压绕组的2根或3根开关场引入线应分开，不应共用电缆。

同一回路应在同一根电缆内走线，应避免同一回路通过两根电缆构成环路，每组电流线或电压线与其中性线应置于同一电缆内。

控制电缆应选用多芯电缆，尽量减少电缆根数。

芯线截面面积不大于4mm2的电缆应留有备用芯。

4、断路器控制回路普通的断路器控制回路是比较简单的，它是随着断路器的类型的变化及继电保护的要求也在不断的改进，但基本的跳、合闸回路不会改变；但是对于使用压力储能的断路器跳合闸回路一般在跳、合闸回路中串入压力接点，当断路器储能压力降低较多时闭锁断路器的合闸或分闸，防止断路器合闸或分闸时间长，且不能很好的灭弧，甚至引起断路器爆炸情况的发生。

5、断路器辅助接点的作用（1）跳闸线圈与合闸线圈是按短时通电设计的，在跳、合闸动作完成后，通过断路器辅助接点将操作回路断开，以保证跳、合闸线圈的安全。
