三维cad钢结构教程(一)2024

第〇章第4章 网架和网壳结构CAD

1 基础知识

1.1 关于网架和网壳结构的概述

空间网架和网壳结构是近几年来非常流行的大跨度钢结构形式, 其盛行的原因主要有两方面。一是受力好和空间刚架好, 二是工厂化生成和安装方便。以节点划分主要有两种类型: 焊接球与螺栓球, 尤以螺栓球较为普遍。螺栓球网架和网壳中构件主要有: 杆件、螺栓球、封板锥头、高强螺栓和套筒（无纹螺母）。以基本单元几何构成来分就很多了, 常用的是正交正放四角锥。不同位置构件的称谓见图:

1.2 设计流程

1.3 了解一些AutoCAD

GDCAD的图形平台是AutoCAD R14；需要利用其右边的屏幕菜单, 如果AutoCAD

R14的屏幕菜单被关闭, 请点击菜单“Tools—Preferences—Display”, 在第一项关于“Screen Menu”上作出选择。

2 GDCAD中常用的命令是“Dview”, 主要用来看模型的空间透视图, 具体在command:

下键入“DV”回车然后选择对象, 键入“CA”后可动态显示透视图。

3 AutoCAD 与用户的交流主要是对话框与文本区, 按“F2”可显示或关闭文本提示区。 零部件库建立 进入

图形平台 建立基本模型 进行图形处理 进行节点排序 坐标变换 建立工程 支托处理 确定组合条件

输入荷载 1.生成平面图

2.生成材料表

3.生成球加工详图 支座约束处理 形成数据 确定施工图的剖面和投影图 杆件优化设计 节点设计

4 一个平板网架的工程实例

4.1 建立工程

点击桌面上“网架网壳CAD”快捷方式, 进入主菜单, 点击“工程—新工程”,

在工程卡片上填写工程名比如“GDTEST”, 指定工程存放路径及AutoCAD R14的路径, 程序自动在工程存放路径下建立“GDTEST”子目录（或称文件夹）, 以后所有与该工程有关的文件全部放在其下面。

4.2 建立零部件库文件

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程容片段下载,可以参考里面教学容,

三维CAD视频教程一套九个阶段20小时左右（4DVD光盘）；

在学习过程中碰到的问题,QQ在线为大家解答。

Cad二维平面与三维实体优缺点比较

项 目 平面设计 三维设计

对 业 主 看图费劲 一看就懂

对 吊 装 误差率高 误差率极低

对 员 工 依图施工难度较高 依图施工较简单

对 时 间 施工时间较长 省时省工

对 金 钱 报酬率较低 报酬率较高

对复杂造型 图纸表现困难 图纸表现简单又好施工

咨询QQ：315897785 E-mail:linfang3d.

三维cad钢结构教程

录制：霖坊3d工作室

三维cad实用视频教程,是提高设计者技术量身录制,是一套非常实用技术指导教程,如今在工程设计行业森林里,想要占有一席之地,必需要有高超狩猎技巧,我们录制的教程,现已有非常好的评价,也造就许多cad三维绘图高手,一技傍身,受用无穷。

我们提供了教程容片段下载,可以参考里面教学容,

三维CAD视频教程一套九个阶段20小时左右（4DVD光盘）；

在学习过程中碰到的问题,QQ在线为大家解答。

CAD设计钢结构制造车间平面图的详细步骤

CAD（计算机辅助设计）是一种广泛应用于设计领域的软件工具，它可以帮助工程师和设计师更加高效地完成各种设计任务。在钢结构制造车间中，使用CAD软件设计车间平面图可以提高设计效率，并确保准确性和一致性。下面将介绍CAD设计钢结构制造车间平面图的详细步骤。

步骤一：准备工作

在开始设计之前，需要收集相关的设计资料和要求。这包括钢结构制造车间的尺寸、布局、设备安装位置以及其他特殊要求。此外，还需要确定绘图标准和单位（如毫米、英寸等）。

步骤二：创建新图纸

打开CAD软件，并创建一个新的绘图文件。根据实际情况选择合适的绘图模板，如A4、A3或自定义纸张大小。

步骤三：绘制工作区域

使用CAD软件的绘图工具，在新建的绘图文件中绘制工作区域的轮廓。根据设计要求，绘制车间的墙壁、柱子、天花板等结构元素。确保尺寸准确，并按照比例绘制。

步骤四：添加设备和设施

根据钢结构制造车间的实际情况，添加设备和设施的符号或图标。这些设备和设施可以包括机械设备、工作台、工具柜、出入口等。使用CAD软件的图形库或自定义图形库，选择合适的图标或符号，并将其添加到平面图中。

步骤五：绘制管道和电气系统

根据车间的需求，绘制管道和电气系统的布局。这些包括水管、气管、电缆、插座等。使用CAD软件的绘图工具，在平面图中绘制管道和电缆的路径。确保管道和电缆布局合理，并遵循安全和规范要求。

步骤六：添加标注和尺寸

为了保证设计图的可读性和准确性，需要添加标注和尺寸。使用CAD软件的标注工具，在平面图中添加文字标注。标注包括对象的名称、尺寸、材料指示等。使用CAD软件的尺寸工具，在平面图中添加尺寸标记。确保标注和尺寸的位置清晰可见，并遵循绘图标准。

步骤七：绘制图块和图例

如果需要，可以绘制图块（block）和图例（legend）以便更好地展示和组织设计信息。图块是一种将多个图形和对象组合成一个单元的方式，能够方便地复制和重复使用。图例是一种用于解释和说明图纸上各种符号和标记的表格或图表。

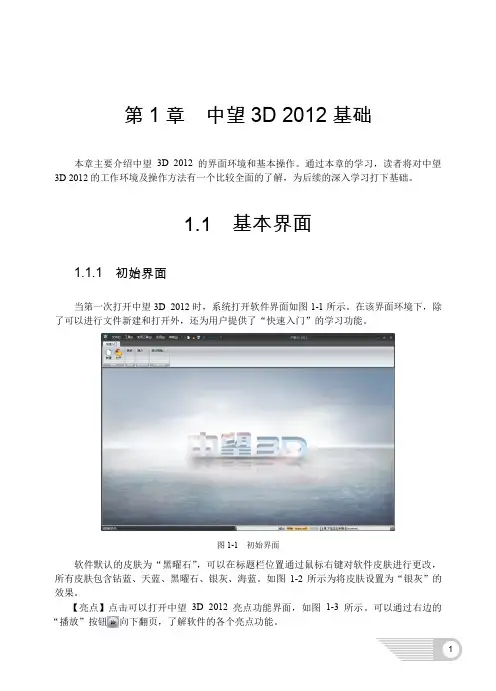

第1章 中望3D 2012基础
