冷凝器生产工艺

冷凝器生产工艺是指冷凝器的加工和制造过程。冷凝器是一种用于将气体或者蒸汽冷却并凝结为液态的设备，通常由多个管子或者管束组成。下面是冷凝器生产工艺的一般流程：

1. 材料准备：选择适合的材料进行生产，常见的材料有铜、铝、不锈钢等。根据实际需求确定材料的规格和厚度，并进行原材料的采购。

2. 材料切割：根据冷凝器的设计尺寸，使用剪切机或切割机对材料进行切割。根据需要可以切割出不同形状和长度的管子或者管束。

3. 成型：将切割好的材料经过加热或者冷压处理，使其成型为冷凝器所需的形状。这一步通常需要借助模具和机械力来完成。

4. 焊接：将成型好的管子或者管束进行焊接，形成冷凝器的主体结构。常见的焊接方法包括电阻焊、气焊和激光焊等。

5. 检测：对焊接好的冷凝器进行检测，确保其焊缝的质量和密封性。常用的检测方法有可视检测、超声波检测和压力测试等。

6. 表面处理：对冷凝器进行表面处理，提高其抗腐蚀性和美观度。常见的表面处理方法有电镀、喷涂和抛光等。

7. 安装和组装：根据冷凝器的设计要求，将各个部件进行组装和安装。这包括安装冷凝管、冷却风扇、进出口接头等。

8. 试运行和调试：对已经组装好的冷凝器进行试运行和调试，确保其正常运行和性能指标达到设计要求。

9. 测试和质检：对试运行和调试合格的冷凝器进行最终的测试和质量检验。这包括对冷凝效果、压力和温度等进行测试，并对整个冷凝器的质量进行全面检查。

10. 包装和出厂：对通过质量检验的冷凝器进行包装，确保在运输过程中不受到损坏。然后将冷凝器进行出厂，交付给客户使用。

以上是一般的冷凝器生产工艺流程，不同的生产厂家和不同的产品可能会有一定的差异。同时，冷凝器的生产工艺还需要严格遵守相关的生产和质量管理标准，以确保产品的质量和性能。

合集下载

翅片冷凝器工艺计算表

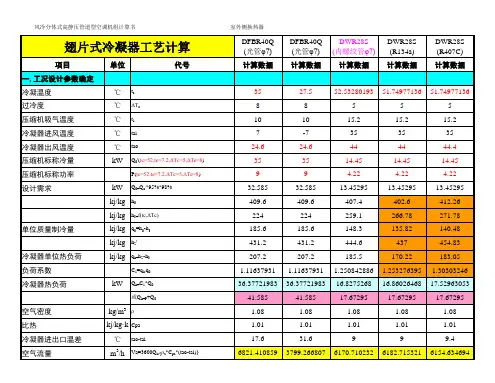

翅片冷凝器工艺计算表

风冷分体式高静压管道型空调机组计算书室外侧换热器DFBR40Q(光管φ7)DFBR40Q(光管φ7)DWR28S(内螺纹管φ7)DWR28S(R134a)DWR28S(R407C)

项目单位代号计算数据计算数据计算数据计算数据计算数据

一.工况设计参数确定

冷凝温度℃tc3527.552.5328019351.7497713651.74977136

过冷度℃ΔTc88555

压缩机吸气温度℃t1101015.215.215.2

冷凝器进风温度℃tai7-7353535

冷凝器出风温度℃tao24.624.6444444.4

压缩机标称冷量kWQ0'(tc=52,te=7.2,ΔTc=5,ΔTe=8)353514.4514.4514.45

压缩机标称功率P(tc=52,te=7.2,ΔTc=5,ΔTe=8)994.224.224.22

设计需求kWQ0=Qo'*95%*98%32.58532.58513.4529513.4529513.45295

kj/kgh0409.6409.6407.4402.6412.26

kj/kgh3=f(tc,ΔTc)224224259.1266.78271.78

单位质量制冷量kj/kgq0=h0-h3185.6185.6148.3135.82140.48

kj/kgh2'431.2431.2444.6437454.83

冷凝器单位热负荷kj/kgqk=h2'-h3207.2207.2185.5170.22183.05

负荷系数C1=qk/q01.116379311.116379311.2508428861.2532763951.30303246

冷凝器热负荷kWQk=C1*Q036.3772198336.3772198316.827526816.8602646817.52963053

或Qk=P+Q041.58541.58517.6729517.6729517.67295

空气密度kg/m3ρ1.081.081.081.081.08

塔板式混合冷凝器的工艺计算与结构设计

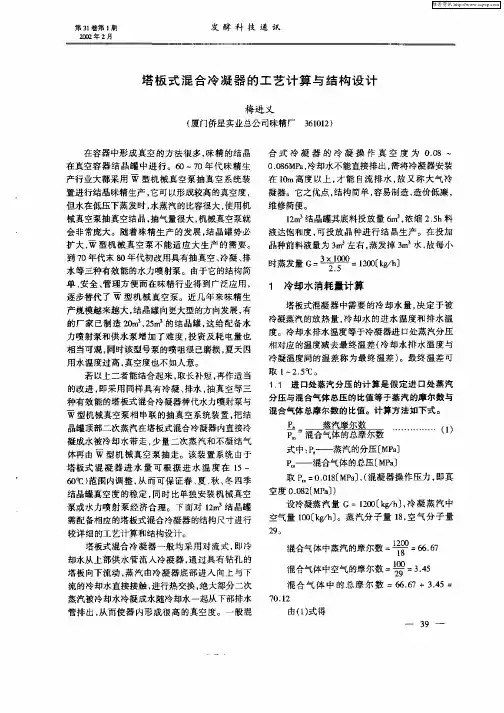

塔板式混合冷凝器的工艺计算与结构设计
